Sartorius BIOSTAT STR 2000 z DCU4

Sartorius BIOSTAT STR 2000 jest historycznym, jednorazowym bioreaktorem mieszadłowym do hodowli komórkowych w skali 500–2000 l. Ta karta dotyczy konfiguracji opisanej w instrukcji ze stycznia 2015 r.: holdera Double Wall, oddzielnej wieży sterującej DCU4, zewnętrznego TCU, platformy roboczej i urządzenia do instalacji worka SI&LD. Nie jest to BIOSTAT STR Generation 3 z Biobrain ani wariant for Emerson DeltaV.

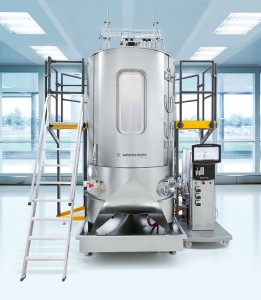

Dokładny BIOSTAT STR 2000 pokazany w materiale o kwalifikacji rodziny Flexsafe STR opublikowanym w 2014 r. Źródło: BioProcess International — Development and Qualification of a Scalable, Disposable Bioreactor.

Identyfikacja i granice generacji

Najpewniejszym źródłem identyfikacyjnym jest instrukcja 85037-547-31, publikacja SBT6035-d150102, stan styczeń 2015 r. Dokument wprost nazywa urządzenie BIOSTAT STR 2000, pokazuje wieżę DCU4 i podaje przykład numeru typu BB-8803060. Numer jest przykładem formatu, nie uniwersalnym SKU każdego systemu. Numer seryjny ma w przykładzie strukturę 06100/09, gdzie pierwsza część jest numerem systemu, a końcówka rokiem produkcji.

W obiegu wtórnym występują nazwy STR 2000, Flexsafe STR 2000, 2K STR, CultiBag STR 2000, STR2 2000 i BIOSTAT STR 2000; obejmują one różne generacje i konfiguracje.

Karta obejmuje legacy DCU4. Bieżąca rodzina Generation 3 ma Biobrain, inne funkcje integracyjne i inną specyfikację holdera z platformą. Materiały późniejsze są tu używane tylko do opisu worka Flexsafe i geometrii procesowej, gdy wartość pozostaje zgodna z exact-model. Nie wolno na ich podstawie przypisywać DCU4 procesora S7-1500, WinCC OA, OPC UA ani wersji Windows.

Status rynku i półka cenowa

System jest modelem historycznym spotykanym w instalacjach zastanych i na rynku wtórnym. Producent nadal oferuje worki Flexsafe STR 2000, lecz nie publikuje ceny kompletnej wieży DCU4 z holderem, TCU, platformą i SI&LD. Karta przypisuje segment P5, ponieważ relokacja oraz przywrócenie gotowości wymaga specjalistycznej logistyki, utility, kwalifikacji, worków testowych i serwisu.

Nie utrzymujemy wcześniejszego spekulacyjnego przedziału 120–450 tys. USD jako faktu. Publiczne ogłoszenia exact-size zwykle podają „price on request”, a egzemplarz opisany tylko jako Flexsafe STR 2000 może być samym workiem lub niekompletnym holderem. Wycena musi rozdzielać co najmniej: holder, wieżę DCU4, TCU, napęd, platformę, SI&LD, MFC, pompy, sensory, wagi, przewody, software MFCS, licencje, dokumentację i status kalibracji.

Parametry exact-model z instrukcji 2015

Skala budowlana, platforma i rigging

Pusty holder waży około 1575 kg, a pełny proces dodaje do tego do około dwóch ton medium, worek, przewody, filtry i osprzęt. Instrukcja podaje około 624 kg/m² obciążenia jeszcze bez medium. Do oceny miejsca potrzebne są obliczenia konstrukcyjne dla faktycznego rozkładu podpór, a nie dzielenie masy przez prostokątny obrys.

Platforma jest częścią funkcjonalną, nie przypadkowym podestem. Producent ogranicza jej obciążenie do 500 kg/m², przewiduje sporadyczny dostęp jednej osoby i zakazuje mijania się lub stania dwóch osób w głębi platformy. Montaż i zabezpieczenie należą do serwisu. W postępowaniu powypadkowym trzeba traktować kotwienie, barierki, drabinę i ślady relokacji jak dowody równie istotne jak log sterownika.

Do instalacji worka służy Sartorius Installation & Lifting Device (SI&LD), który podnosi worek przez top port i pasy, prowadzi drain oraz centruje wał pod napędem.

Worek Flexsafe STR 2000

Worek ma 500–2000 l objętości roboczej i dwa wirniki na jednym wale. Instrukcja 2015 wymienia LLDPE jako powierzchnię folii kontaktową z medium, poliwęglan i PET dla części wewnętrznych, PE dla portów oraz platynowany silikon i TPE dla przewodów. Aktualne worki S80 mogą mieć inną deklarację materiałową i kwalifikacyjną; numer partii i certyfikat konkretnego worka są ważniejsze niż ogólny opis rodziny.

Późniejszy standardowy numer worka z optycznym pH i DO to FRS132367, a bundle z filtrami FRS132367-P. Wersja FRS304387 ma elektrochemiczne pH, optyczne DO i porty sond. Numery potwierdzają obecne materiały eksploatacyjne 2000 l, nie kompletność historycznego systemu DCU4 ani zgodność każdej konfiguracji z 2015 r.

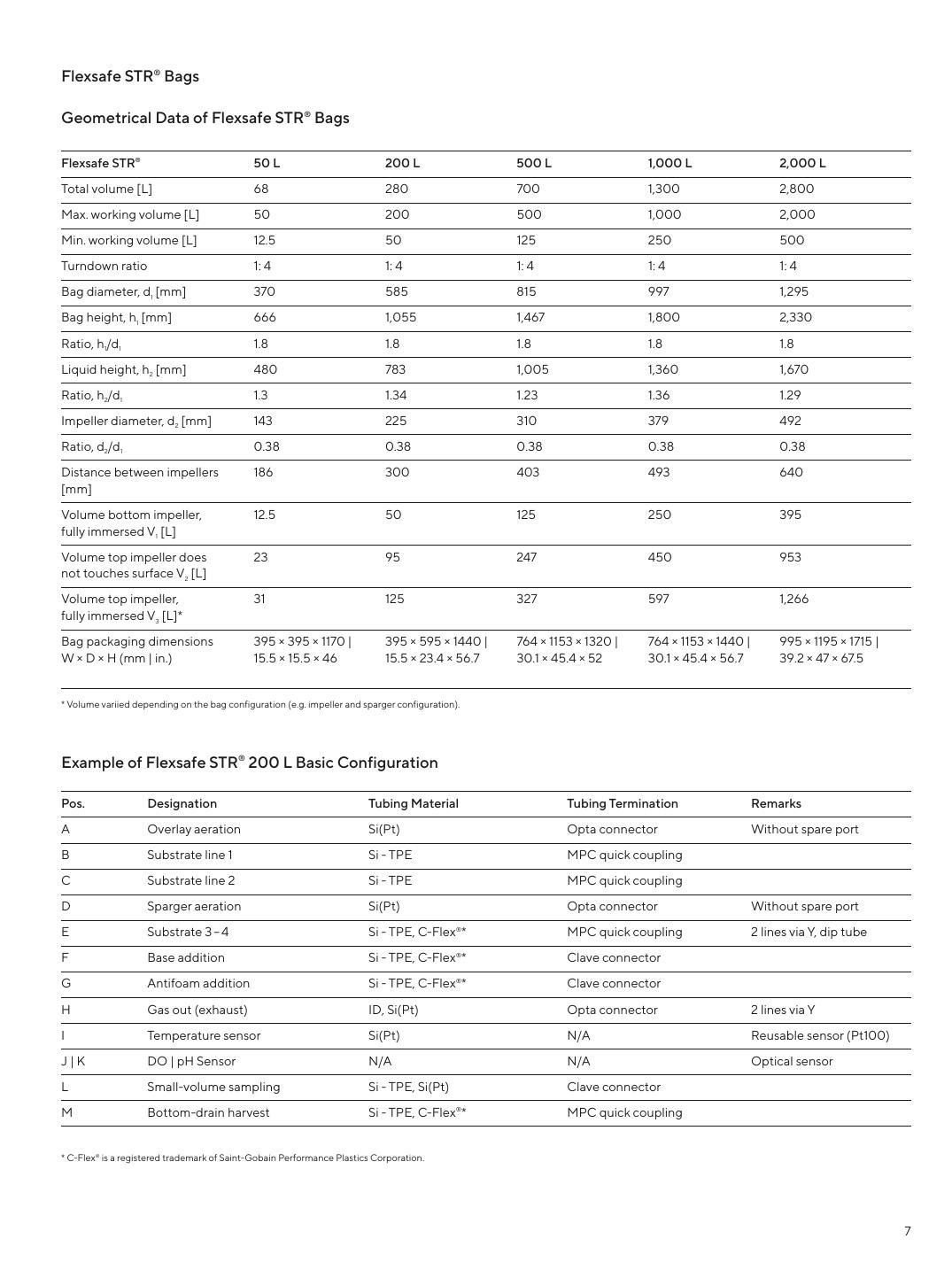

Późniejsza oficjalna tabela worków Flexsafe STR potwierdza dla 2000 l: 2800 l total, 500–2000 l working, średnicę 1295 mm, wysokość 2330 mm i impeller 492 mm. Część o konfiguracji 200 l na dole strony nie dotyczy tego modelu. Źródło: Sartorius — Biostat STR Bioreactors and Flexsafe STR Bags.

Mieszanie i punkty graniczne

Standardem są dwa trójłopatowe wirniki segmentowe zapewniające intensywne mieszanie przy ograniczonych siłach ścinających. Opcja ma górny wirnik segmentowy i dolny sześciopłatowy dyskowy, określany w badaniu jako Rushton. Napęd łączy się z wałem worka przez sprzęgło magnetyczne. Maksimum 70 rpm jest ograniczeniem sprzętu, nie zalecaną uniwersalnie nastawą.

Instrukcja nakazuje wyłączanie napędu przez obniżenie setpointu do 10 rpm, odczekanie osiągnięcia tej wartości i dopiero dezaktywację regulatora. Start oraz zmiany nastawy są rampowane. Manipulacja rampą, skalowaniem falownika, kierunkiem obrotu albo feedbackiem może nie wyglądać jak proste przekroczenie 70 rpm; dlatego trzeba korelować command, feedback, prąd napędu, drgania i odpowiedź procesu.

Badanie z 2024 r. wykorzystało kwalifikowaną akrylową replikę STR 2000 przy 1400–2000 l, zakresie 35–70 rpm, dolnym Rushtonie, górnym wirniku segmentowym i gazowaniu 10–100 L/min. Jest to charakterystyka konkretnego układu badawczego, nie pełny design space każdego worka DCU4.

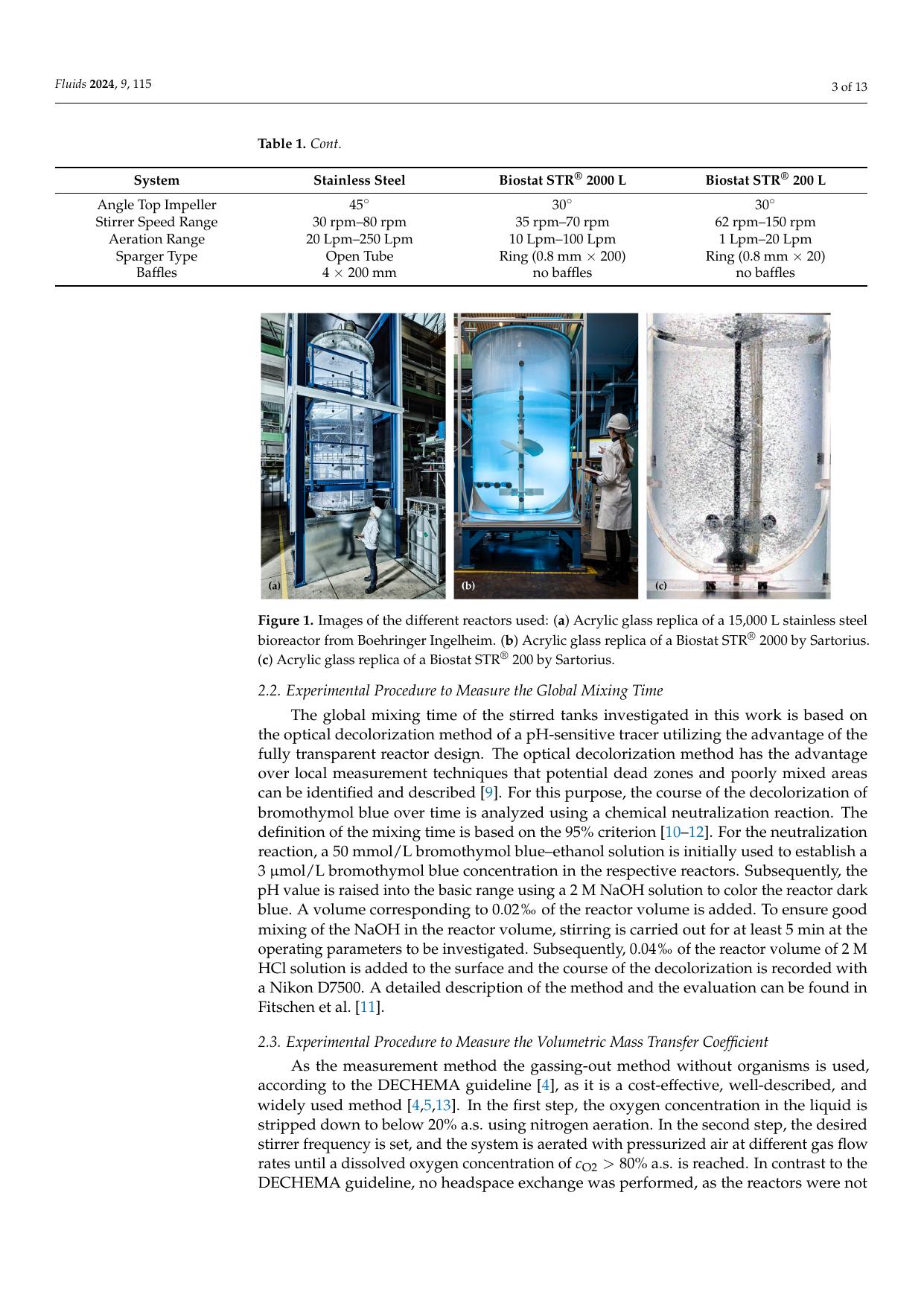

Strona pracy CC BY 4.0 pokazuje dokładną replikę STR 2000 oraz zestawia 35–70 rpm, 10–100 L/min, wirnik Rushton/segment i ring sparger. Źródło: Bernemann i in., Fluids 2024, 9, 115.

Gazowanie, ciśnienie i exhaust

DCU4 steruje MFC, zaworami i rotametrami zgodnie z P&ID konkretnej dostawy. Możliwe są air, O2, N2 i CO2 oraz ring, micro albo combi sparger. Każdy MFC ma osobny model, numer seryjny, gaz kalibracyjny, zakres, jednostkę i adres; wartości trzeba spisać z tabliczek i certyfikatów. Przeniesienie współczynnika kalibracyjnego między gazami może spowodować systematyczny błąd bez alarmu komunikacyjnego.

Limit 0,2 vvm odpowiada 400 L/min przy pełnych 2000 l, a 0,1 vvm microspargera — 200 L/min. Nie oznacza to, że każdy egzemplarz ma MFC pokrywający cały zakres. Badanie hydrodynamiczne pracowało tylko do 100 L/min. W postępowaniu należy odróżnić limit worka, zakres MFC, nastawę receptury i rzeczywisty przepływ.

Pressure sensor BB-8804062, kabel 5 m BB-34147652 i safety valve BB-34163124 są wskazane na liście części. Filtry wydechowe mogą mieć grzałkę SSS000028 oraz podwójny BB-34180032 lub potrójny BB-34161473 uchwyt. Zatkanie filtra, kondensacja, błędny routing albo wyłączenie grzałki może podnieść ciśnienie mimo prawidłowego gazowania.

Temperatura i TCU jako osobny aktyw

Holder Double Wall współpracuje z oddzielnym TCU. Exact instrukcja 2015 podaje zakres od około 8°C ponad temperaturę cooling water do 50°C, supply water do 6 bar i return około 3 m³/h. TCU ma IP54 i osobne zasilanie. Przed włączeniem układ musi być napełniony; suchobieg może zniszczyć pompę.

TCU trzeba zinwentaryzować jako osobne urządzenie: producent, model, serial, rewizja hardware, firmware, HMI, hasła, nośnik, komunikacja, nastawy limitów, kalibracja i backup. Poprawny setpoint w DCU4 nie dowodzi rzeczywistego przepływu. Niezależne dowody to pozycja zaworu, różnica temperatur zasilanie/powrót, przepływ, ciśnienie, prąd grzałki i zewnętrzny pomiar w medium.

Sensory, sondy i BioPAT ViaMass

Instrukcja obejmuje temperaturę, rpm, pH, pO2, gazowanie i ciśnienie. Numery części obejmują Pt100 BB-8804037, uchwyt sensora 2000 l BB-34180036, światłowód 5 m SSS000007, uchwyt światłowodu BB-8804039 i uchwyt Pt100 BB-8804030. Sondy mogą być optyczne single-use albo klasyczne elektrochemiczne; dokładny wariant wynika z worka i MCL.

Optyczne sensory muszą pozostawać w medium co najmniej dwie godziny przed kalibracją, a kalibrację przeprowadza się w temperaturze procesu z wartościami zapisanymi na worku. pH należy następnie skorygować pomiarem offline. Z punktu widzenia bezpieczeństwa partia worka, współczynniki kalibracyjne i czas zanurzenia są elementem konfiguracji procesu.

BioPAT ViaMass jest opcją exact 2000 l. Instrukcja akcesorium grupuje hardware STR Gen 2 i STR 2000 przy uchwycie elektroniki SSS000033. Elektronika BPV0001 łączy się z DCU przewodem ODU–M12 oraz z wyrównaniem potencjałów. Preamplifier podłącza się po napełnieniu co najmniej 25% maksimum, czyli 500 l, i pozostawia do końca procesu. Przy incydencie trzeba zachować jego kalibrację, logi i status komunikacji.

Hydrodynamika: dane niezależnego badania

Praca Bernemanna i współautorów porównuje 200 l, 2000 l i stalowy reaktor 15 000 l. Dla STR 2000 badano 1400–2000 l, średnicę 1,295 m, impeller 0,492 m, kąt górnego wirnika 30°, 35–70 rpm, 10–100 L/min i ring sparger 200 × 0,8 mm. Medium pomiarowe i procedura nie były żywą hodowlą: mixing time mierzono metodą odbarwienia wskaźnika, a kLa metodą gassing-out w PBS/Kolliphor.

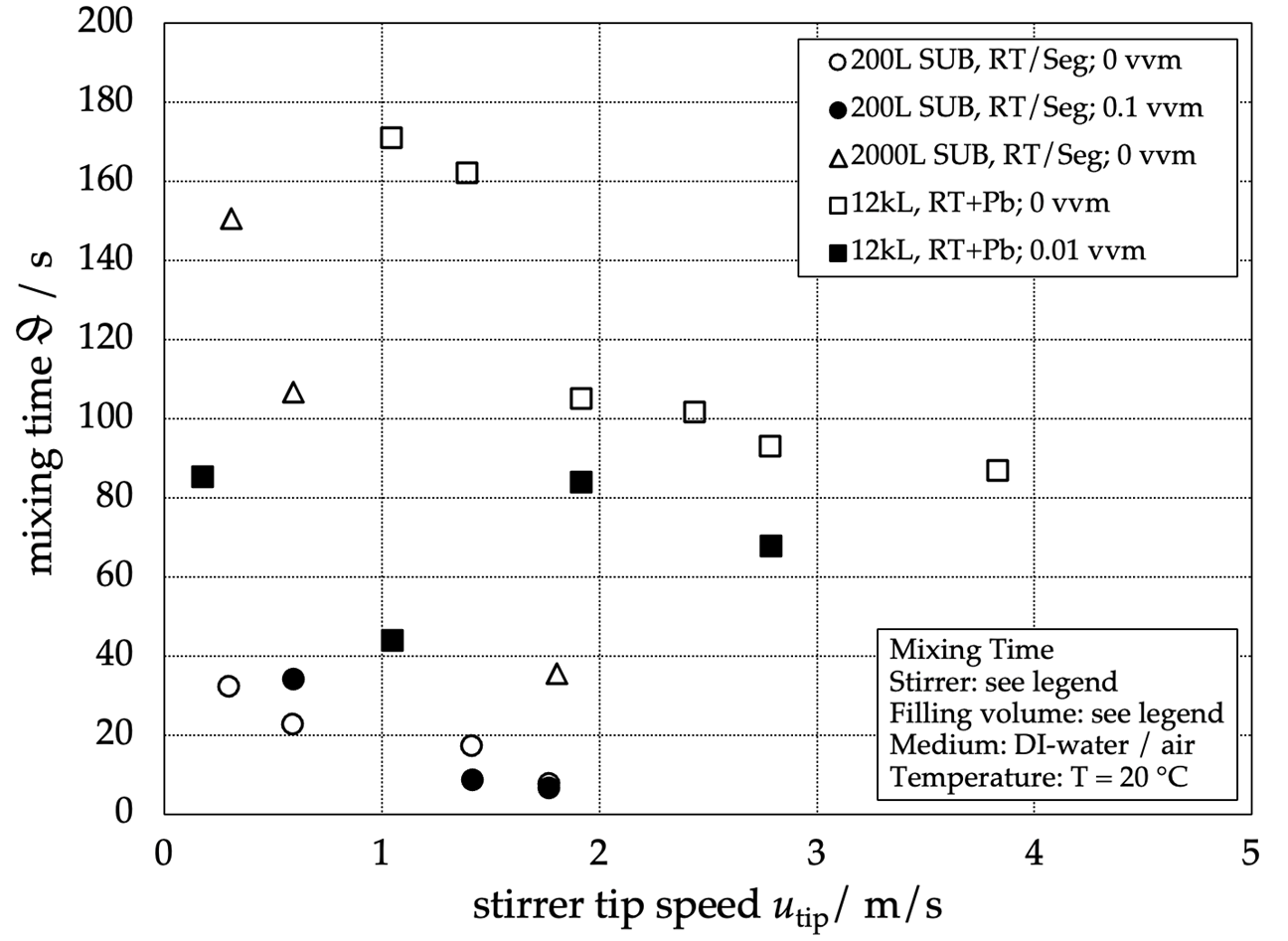

Dane czasu mieszania pokazują zależność od prędkości końcówki i gazowania; trójkąty dotyczą STR 2000, pozostałe symbole innych reaktorów. Źródło CC BY 4.0: Bernemann i in., Fluids 2024.

Wyniki pokazują, że mixing time maleje wraz z tip speed, lecz duża, nieobafflesowana geometria tworzy wyraźny ruch styczny i wir. Przewody oraz ukształtowane dno zapewniają mniejszy względny efekt zaburzający niż w skali 200 l. Dlatego prosty transfer tej samej wartości rpm albo vvm między skalami jest niepoprawny.

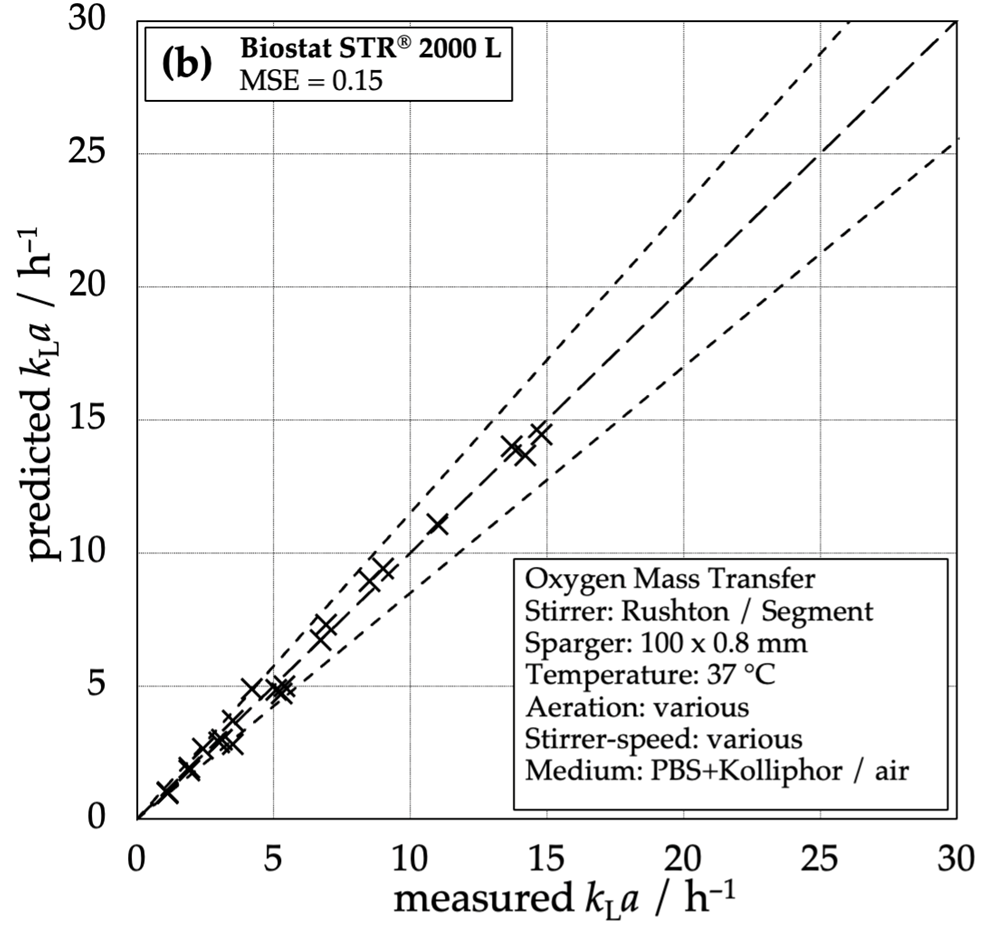

Zmierzony i przewidywany kLa dla STR 2000 w konfiguracji Rushton/segment, ring sparger z 200 otworami po 0,8 mm, 37°C i PBS+Kolliphor. Wykres nie jest specyfikacją wydajności żywej kultury. Źródło CC BY 4.0: Bernemann i in., Fluids 2024.

Model kLa osiągnął dla STR 2000 MSE 0,14 w warunkach badania. Współczynniki korelacji są właściwe dla użytego medium, geometrii i procedury. Nie powinny być używane do automatycznego alarmowania bez walidacji dla rzeczywistego medium, worka, spargera i ciśnienia.

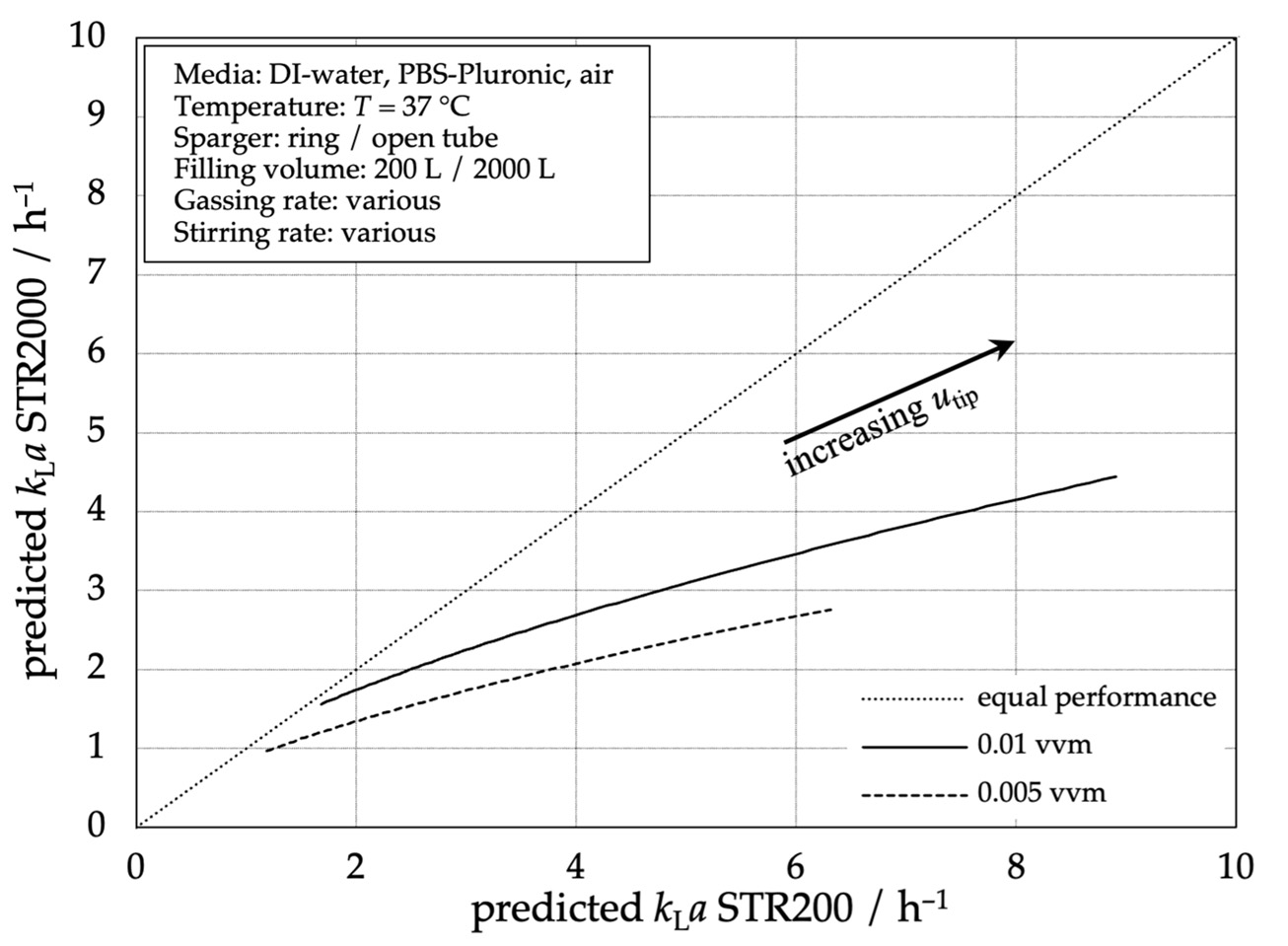

Porównanie 200 i 2000 l przy 0,005 oraz 0,01 vvm pokazuje, że równa tip speed nie daje równego kLa. Źródło CC BY 4.0: Bernemann i in., Fluids 2024.

Architektura DCU4

DCU4 jest mikroprocesorowym systemem sterowania z panelem dotykowym. Instrukcja urządzenia 2000 l wymienia funkcje Main, Trend, Calibration, Control Loops, Settings, alarmy, login i obsługę błędów, lecz szczegóły odsyła do osobnego podręcznika DCU4 dla BIOSTAT STR. Zakres ekranów i kanałów zależy od Major Components List.

W ekranie Settings platformy występują pola Hardware, Firmware i Configuration. Przykład interfejsu pokazuje nazwę Microbox PC420, ale nie jest to dowód BOM każdego STR 2000. Exact CPU, płyta główna, rewizja PCB, RAM, storage, system operacyjny, bootloader i build aplikacji pozostają do odczytu z konkretnego egzemplarza.

Konfiguracja obejmuje zakresy PV, regulatory, jednostki, alarmy, interlocki, przypisania I/O, MFC, pompy, czujniki, rampy i funkcje serwisowe. Backup należy traktować jak kod sterujący procesem: zachować oryginał, obliczyć SHA-256, zapisać narzędzie i wersję eksportu, a zdolność odtworzenia potwierdzić na zgodnym środowisku.

Hasła i uprzywilejowane funkcje

Historyczny podręcznik DCU4 dla BIOSTAT STR podaje standardowe hasło 19, obok hasła customer-specific i osobnego hasła Service.

Manual Operation ma najwyższy priorytet i może odłączyć sygnał od normalnej logiki, symulować wejścia oraz bezpośrednio sterować wyjściami lub regulatorami.

Bezpieczeństwo kont powinno obejmować zmianę historycznych haseł, indywidualne konta operatorów tam, gdzie platforma je obsługuje, kontrolę dostępu fizycznego do HMI, rejestr użycia hasła Service i procedurę break-glass. Jeżeli urządzenie nie oferuje silnego uwierzytelnienia, kompensacją są strefa OT, kontrolowany jump host, fizyczne plomby i nadzór zmian.

Trend, logbook i zachowanie po zaniku zasilania

Lokalny Trend DCU4 pokazuje wybrane PV, setpointy i outputs w oknach 1, 12, 24, 36 lub 72 godzin. Podręcznik wskazuje, że dane trendu nie są zapisywane trwale. Logbook rejestruje komunikaty od uruchomienia i lokalnie nie pozwala ich zmieniać, lecz jego zawartość jest kasowana po wyłączeniu zasilania.

Parametr Failtime rozdziela zachowanie po zaniku energii. Krótka przerwa może prowadzić do kontynuacji z ostatnimi nastawami, a dłuższa do stanu bazowego. Wartość, jednostka i zachowanie wszystkich pętli muszą być udokumentowane oraz przetestowane bez żywej kultury. Zależność obejmuje napęd, gazowanie, pompy, TCU i alarmy.

Ethernet, host, MFCS i pozostałe interfejsy

Instrukcja exact-model mówi o wielu połączeniach peryferyjnych, a rodzina DCU4 używa portu Ethernet host i mogła współpracować z BioPAT MFCS/DA lub MFCS/Win. Publiczne dokumenty nie podają jednej listy protokołów, portów TCP/UDP, kont, szyfrowania ani wersji MFCS dla wszystkich projektów STR 2000.

Inwentaryzacja powinna objąć MAC, IP, maskę, gateway, switch port, VLAN, peers, host MFCS, stację inżynierską, DNS/NTP, konwertery serial i external I/O. Rozpoznanie zaczyna się od dokumentacji, konfiguracji switcha oraz pasywnej obserwacji ruchu. Aktywne skanowanie starszej wieży prowadzi się dopiero w postoju lub na zapasowym egzemplarzu, ponieważ nietypowy ruch może spowodować utratę komunikacji albo restart.

Odłączenie Ethernetu nie izoluje wszystkich ścieżek. Interfejsy szeregowe, analogowe i binarne mogą wprowadzać setpointy, stany permissive albo dane pomiarowe. Każdy konwerter, gateway, laptop serwisowy i nośnik wymienny staje się osobnym elementem łańcucha zaufania.

CVE i granica atrybucji

Nie wolno automatycznie przenosić CVE dla Siemens S7-1500 lub WinCC OA z Biobrain na DCU4. Podobnie podatności ogólnego systemu Windows dotyczą systemu dopiero po potwierdzeniu jego wersji i roli. Raport powinien rozdzielać: potwierdzony komponent, wersję objętą advisory, warunek eksploatacji i wpływ na proces.

Scenariusze cyberfizyczne

Manipulacja lub awaria	Możliwy skutek	Dane rozstrzygające
zmiana rpm lub rampy	wir, shear, uszkodzenie wału lub słabe mieszanie	command, feedback, falownik, prąd, drgania
fałszywy DO	błędna kaskada air/O2/N2	DO offline, MFC, exhaust, ciśnienie, OUR
forcing MFC	nadmierne gazowanie i ciśnienie	stan Manual Operation, przepływ niezależny, alarmy
fałszywy Pt100	grzanie/chłodzenie w złym kierunku	drugi termometr, TCU supply/return, heater current
blokada exhaust	wzrost ciśnienia worka	pressure PV, stan filtrów, kondensat, safety valve
zmiana kalibracji pompy	niedożywienie lub overdose	masa feedu, czas pracy, kierunek, bilans masy
restart DCU4	utrata logbooka i stan zależny od Failtime	UPS, switch, czas urządzenia, stan po starcie
błędny restore	zamiana kanałów i zakresów	MCL, I/O list, test 0/50/100%, hash backupu
kompromitacja MFCS	utrata historii lub zdalna zmiana zależna od integracji	logi hosta, baza, ruch sieciowy, uprawnienia

W skali 2000 l nawet krótki błąd może mieć dużą bezwładność i wartość ekonomiczną. Detekcja nie powinna opierać się na jednym tagu. Dla krytycznych pętli zestawia się PV, SP, output, feedback urządzenia, niezależny pomiar fizyczny i odpowiedź biologiczną.

Segmentacja i hardening

DCU4 powinien pracować w dedykowanej strefie OT bez routingu do Internetu. Komunikacja do MFCS przechodzi przez kontrolowany punkt egzekwowania polityki, a dostęp administracyjny wyłącznie z zarządzanej stacji w oknie serwisowym. Reguły zapory tworzy się na podstawie zaobserwowanych przepływów i testu wpływu, nie z domyślnej listy portów innego modelu.

Warto zastosować: allowlistę hostów, blokadę nieużywanych portów switcha, monitoring zmian MAC, oddzielny VLAN, synchronizację czasu po potwierdzeniu obsługi, backup offline, kontrolę nośników, rejestr kont serwisowych i dual control dla Manual Operation. Krytyczne przewody Ethernet, TCU, pressure, napędu i MFC powinny być opisane oraz plombowane tam, gdzie nie utrudnia to bezpiecznej obsługi.

Odbiór używanego egzemplarza

Przed zakupem trzeba uzyskać:

• zdjęcia wszystkich tabliczek i numerów seryjnych;
• Major Components List, P&ID, schematy elektryczne i layout instalacji;
• holder, tower DCU4, TCU, platformę i SI&LD jako osobno potwierdzone pozycje;
• modele oraz zakresy MFC, pomp, wag, pressure i sensorów;
• backup konfiguracji, firmware, narzędzia, licencje oraz obraz hosta MFCS;
• historię serwisową, kalibracje, status baterii/UPS i ostatni test restore;
• worki testowe lub procedurę dry/wet FAT bez produktu;
• potwierdzenie nośności, wysokości, cooling water, gazów, drain i zasilania.

Zabezpieczenie dowodów podczas incydentu

Pierwszeństwo ma bezpieczeństwo ludzi, integralność worka i zatrzymanie niebezpiecznych stanów. Jeśli sytuacja pozwala, przed power-cycle fotografuje się ekran główny, alarmy, Trend, logbook, regulatory, Settings i Manual Operation. Zapisuje się czas DCU4 względem źródła referencyjnego.

Równolegle zabezpiecza się dane MFCS, logi hosta, bazy, switcha, firewall, UPS, BMS i TCU. Dokumentuje się pozycje zaworów, routing węży, poziomy reagentów, masy, temperatury, przepływy, ciśnienie, kondensat i stan filtrów. Każdy eksport otrzymuje hash, czas, operatora, serial źródła i opis sposobu pozyskania.

Po ustabilizowaniu procesu wykonuje się kopię konfiguracji bez nadpisywania stanu pierwotnego. Restore prowadzi się na zgodnym zapasowym środowisku albo w uzgodnionym oknie, a wynik porównuje z MCL, P&ID i macierzą I/O. Nie należy uruchamiać systemu automatycznie po nieplanowanym restarcie: stan zależy od Failtime oraz konfiguracji pętli.

Najważniejsze luki do uzupełnienia na obiekcie

Najcenniejsze następne źródła to MCL konkretnego serialu, fotografia Settings, backup konfiguracji, electrical diagrams, raport serwisowy, licencje MFCS i pasywny zapis ruchu. Braki te są zadaniami inwentaryzacyjnymi, a nie miejscem na estymację.
