Pall Life Sciences PadReactor Mini

PadReactor Mini jest historycznym jednorazowym bioreaktorem mieszadłowym Pall Life Sciences przeznaczonym do laboratoryjnego odwzorowania procesów rodziny PadReactor. Udokumentowany zakres objętości roboczej wynosi 5–13 L. Konstrukcja wykorzystuje elastyczny, sześcienny biocontainer, wewnętrzne mieszadło łopatkowe typu paddle oraz dynamiczny sparger.

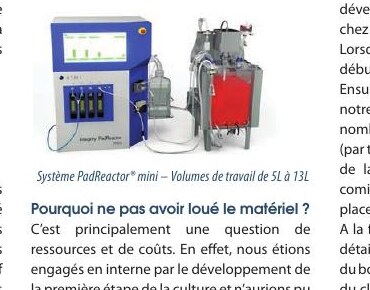

PadReactor Mini w materiale A3P: osobny kontroler, elastyczny sześcienny biocontainer i holder; podpis źródłowy podaje 5–13 L.

Najważniejsze rozróżnienie konfiguracyjne dotyczy sterowania. Aplikacja procesowa USD3011 opisuje system z kontrolerem nazwanym PadReactor Mini controller. Późniejsza karta USD3220 wymienia PadReactor Mini wśród urządzeń zgodnych z mPath Bioreactor Control Tower. Wieża mPath jest odrębnym aktywem automatyki: zawiera sterowanie oparte na PLC, lokalny komputer z Windows Embedded Compact, tory gazowe i opcjonalne tory cieczowe, a nadzór może realizować serwer Pall Link.

Identyfikacja i zakres rekordu

Nazwa handlowa urządzenia brzmi PadReactor Mini. W materiale A3P z kwietnia 2015 r. podpisano go jako Système PadReactor mini i podano zakres roboczy 5–13 L. Ten sam materiał zestawia Mini z produkcyjną rodziną PadReactor 25–1200 L, wskazując jego rolę jako platformy małej skali.

Rekord obejmuje część procesową PadReactor Mini: holder i jednorazowy biocontainer, mieszadło paddle, układ napowietrzania oraz pomiary wymagane do prowadzenia hodowli. Kontroler jest rozpatrywany jako osobna warstwa konfiguracji. W praktyce oznaczenie samego reaktora nie rozstrzyga, czy stanowisko używa pierwotnego PadReactor Mini controller, czy późniejszej wieży mPath.

Producentem pierwotnego systemu było Pall Life Sciences. Nazwa Cytiva występuje przy późniejszym dziedzictwie produktowym i dokumentacji platform przejętych wraz z działalnością bioprocesową Pall. W ewidencji sprzętu oznaczenie producenta na tabliczce znamionowej pozostaje ważniejsze niż współczesna nazwa grupy produktowej.

Pochodzenie linii i status rynkowy

Wczesne materiały branżowe wiążą PadReactor z ATMI i nazwą Integrity PadReactor. Artykuł GEN z 2011 r. przedstawiał Mini jako stołową, skalowalną odmianę ATMI PadReactor oraz odnotował porozumienie ATMI z Finesse Solutions dotyczące dodatkowych kontrolerów plug-and-play. Jest to ważna wskazówka identyfikacyjna dla starszych egzemplarzy: logo ATMI, Pall i nazwa Cytiva mogą występować w łańcuchu dokumentacji tej samej technologii, ale nie dowodzą identycznej automatyki.

Model jest historyczny. W 2026 r. karta produktu nadal jest dostępna u dystrybutora Simex pod marką Cytiva, bez potwierdzonej bieżącej dostępności magazynowej.

Skala i geometria naczynia

Zakres 5–13 L jest zakresem objętości roboczej, a nie listą osobnych wariantów handlowych. Karta aplikacyjna USD3011 dokumentuje użycie biocontainera 16 L przy 13 L objętości roboczej. Rozróżnienie tych wartości jest istotne: 16 L opisuje nominalną pojemność zastosowanego pojemnika, natomiast 13 L ilość medium podczas opisanego procesu.

Katalog Applikon Cultivation Systems from Discovery to Production podaje dla kolumny Pad Mini: 16 L pojemności całkowitej, 13 L maksymalnej i 3,2 L minimalnej objętości roboczej. Nie jest to sprzeczne z promocyjnym zakresem A3P 5–13 L: 3,2 L jest wartością minimalną tabelaryczną, a 5 L dolną granicą komunikowanego zakresu roboczego. W rekordzie zachowano obie wartości wraz z pochodzeniem.

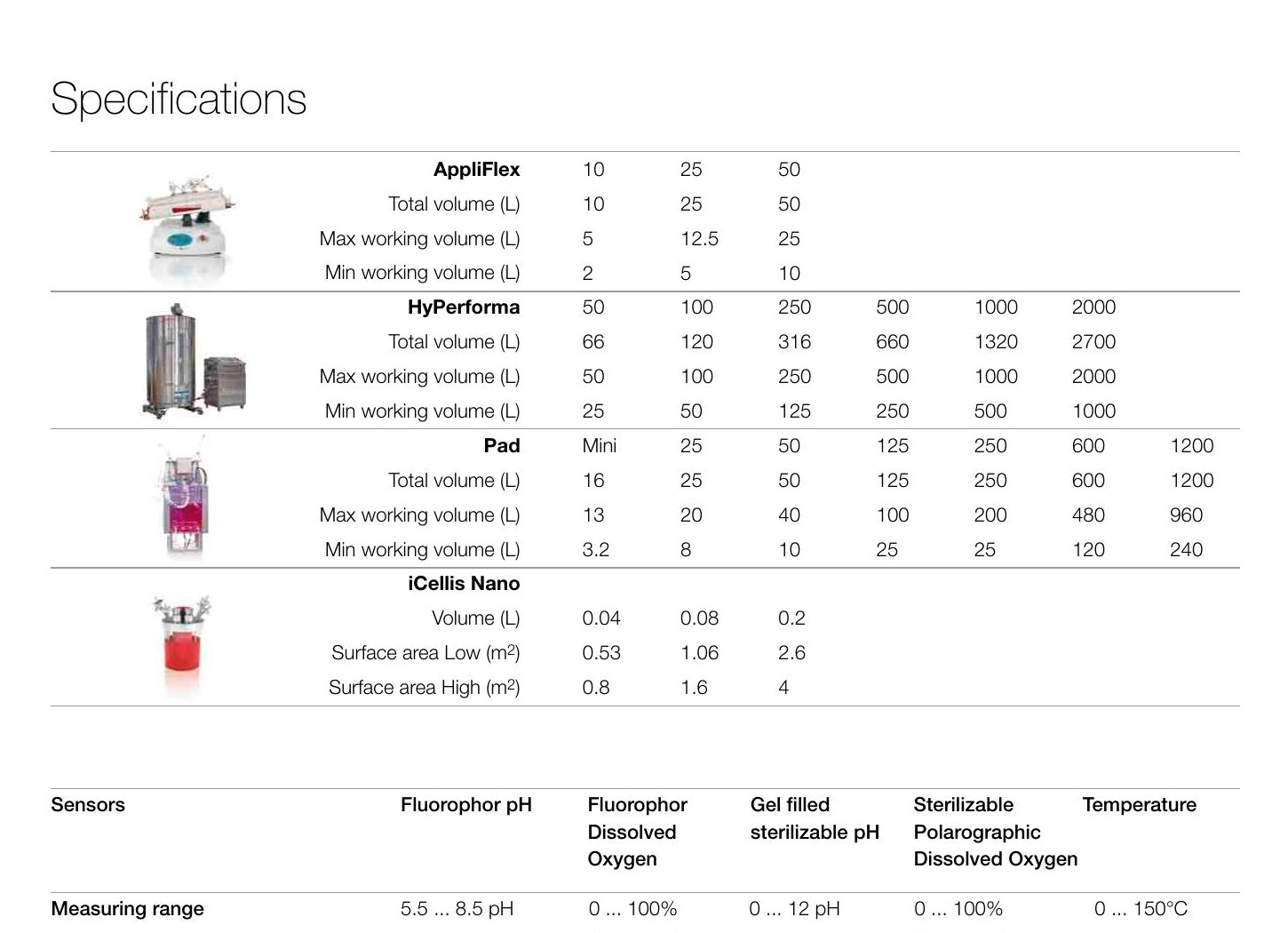

Tabela katalogowa: Pad Mini ma 16 L total volume, 13 L maximum working volume i 3,2 L minimum working volume.

Sześcienna geometria elastycznego biocontainera odróżnia PadReactor od klasycznego szklanego lub stalowego zbiornika cylindrycznego. Mieszanie realizuje element paddle umieszczony wewnątrz jednorazowej drogi produktu. Jest to mieszadło łopatkowe charakterystyczne dla tej rodziny, a nie turbina Rushtona ani platforma kołyskowa.

Dynamiczny sparger pracuje jako element wprowadzania gazu do medium. W materiale dotyczącym współpracy Transgene i Pall opisano porównanie macro- i microspargera przy opracowywaniu procesu przenoszonego do PadReactor 125 L. Testy wykonano w mniejszej skali z zachowaniem odpowiadającej geometrii, a dla badanych komórek wybrano microsparger. Informacja ta pokazuje sposób użycia małego układu PadReactor do doboru elementu gazowania przed skalowaniem; nie ustanawia jednego spargera jako wyposażenia każdej dostarczonej konfiguracji Mini.

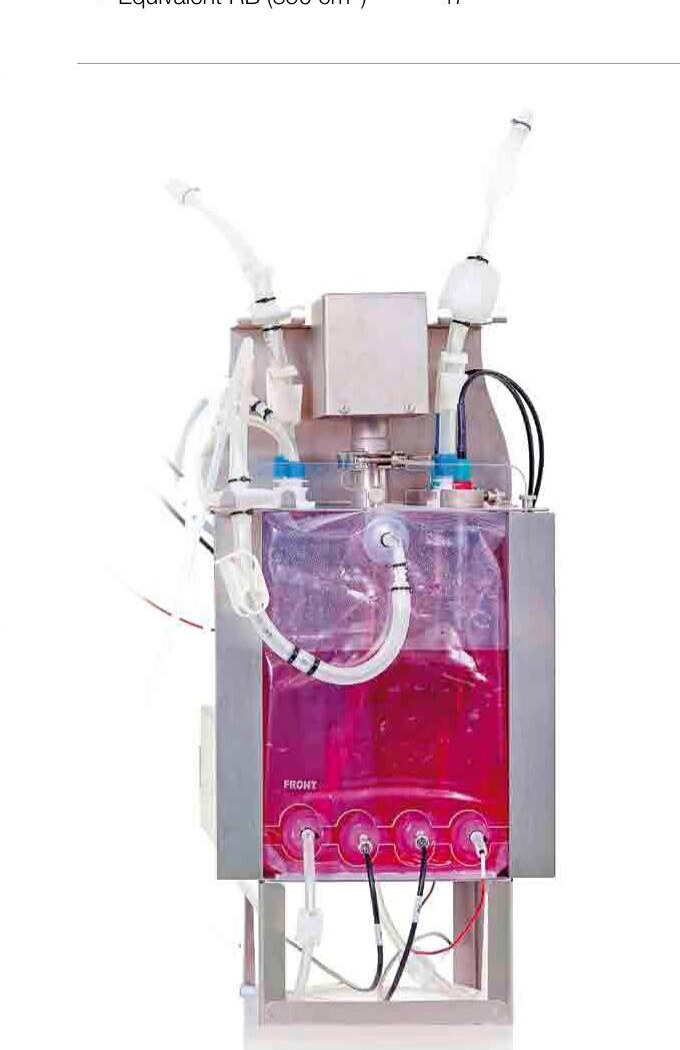

Katalogowa fotografia geometrii PadReactor: przezroczysty holder, elastyczny worek i przyłącza procesu. Obraz ilustruje rodzinę Pad; dokładną skalę egzemplarza trzeba potwierdzić tabliczką i workiem.

Zastosowanie procesowe

Aplikacja USD3011 opisuje hodowlę komórek VERO związaną z procesem H1N1. W stanowisku użyto biocontainera 16 L z 13 L objętości roboczej, klasycznych sond pH i tlenu rozpuszczonego oraz regulacji temperatury. Jest to bezpośredni przykład pracy PadReactor Mini jako laboratoryjnego bioreaktora do hodowli komórek, a nie wyłącznie jako urządzenia demonstracyjnego.

Materiał A3P umieszcza małą skalę PadReactor w przepływie rozwoju procesu prowadzącym do aparatu 125 L. Korzyść techniczna polega na możliwości prowadzenia porównań z mniejszym zużyciem medium, przy zachowaniu konstrukcji reprezentatywnej dla większej platformy. W opisanym projekcie dotyczyło to doboru spargera i przygotowania procesu do fazy przedindustrialnej.

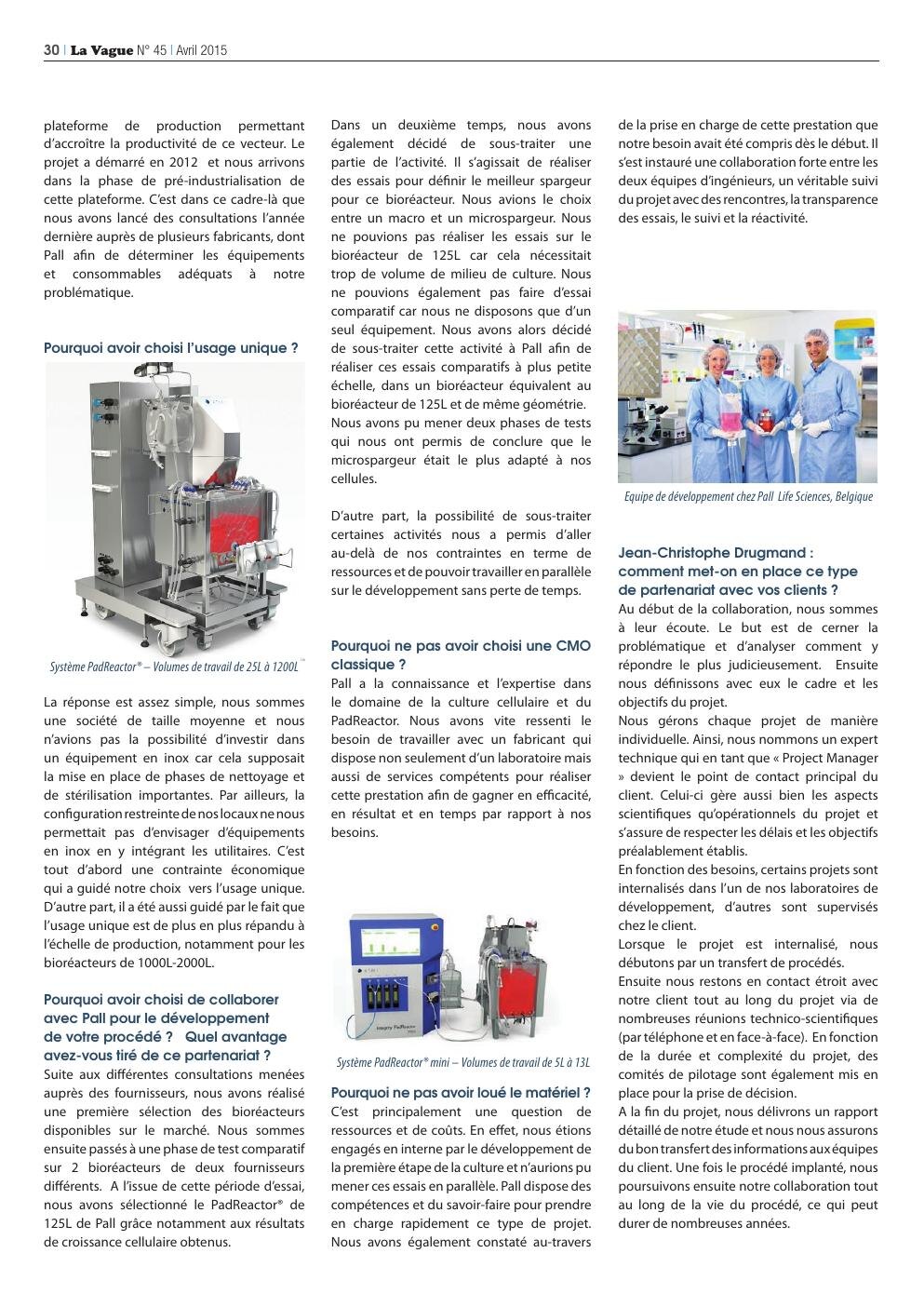

Strona 30 magazynu A3P zestawia stanowisko Mini 5–13 L z produkcyjną rodziną 25–1200 L i opisem testów spargerów.

Karta mPath określa szersze zastosowania zgodnej wieży sterującej: process development, procesy zaszczepiania oraz small-scale manufacturing. Są to zastosowania kompletnego zestawu reaktor–kontroler. Dla ewidencji operacyjnej należy oddzielać jednorazową część procesową od elementów wielorazowych: holdera, napędu, kontrolera, serwera i infrastruktury sieciowej.

Plakat Pall/Sartorius dokumentuje inną konkretną konfigurację: hodowlę hMSC na mikronośnikach w PadReactor Mini przy 6 L, następnie transfer do PadReactor 50 pracującego przy 40 L. Wynik procesowy nie jest parametrem znamionowym urządzenia, ale potwierdza użycie Mini jako stopnia seed-train i pokazuje, dlaczego integralność receptury, mapowania sensorów i danych porównawczych ma znaczenie przy przenoszeniu skali.

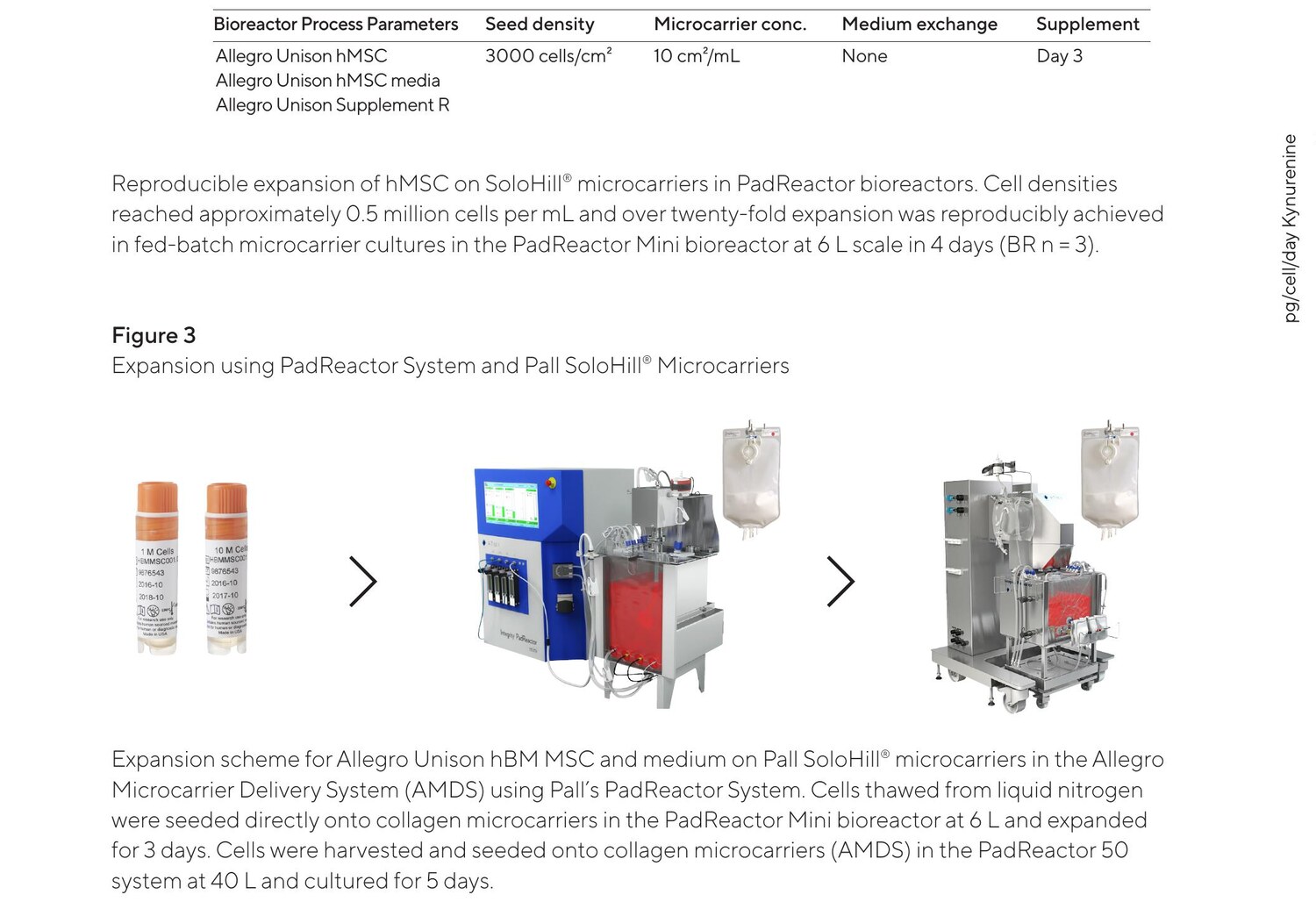

Schemat eksperymentu hMSC: PadReactor Mini przy 6 L, a następnie PadReactor 50 przy 40 L. To konfiguracja badawcza, nie uniwersalna receptura.

Pomiary i regulacja procesu

Konfiguracja z USD3011 obejmuje pomiar pH, DO i temperatury. Sondy pH oraz DO są opisane jako klasyczne sondy procesowe, co lokuje je po stronie wielorazowego toru pomiarowego współpracującego z jednorazowym biocontainerem. Sygnały te zamykają podstawowe pętle regulacji wymagane w hodowli komórek: korektę pH, sterowanie dostępnością tlenu i utrzymanie temperatury.

Przy późniejszej wieży mPath nastawy, kalibracja elementów i obserwacja wartości procesowych są obsługiwane przez warstwę Pall Link. System pozwala budować bieżące i historyczne trendy zmiennych, tworzyć własne zestawy trendów, konfigurować alarmy oraz zachowywać ich historię. W takim zestawie pomiar lokalny staje się częścią rozproszonego toru obejmującego czujnik, I/O wieży, logikę PLC, interfejs operatorski i serwer danych.

Generacje sterowania

Pierwszą potwierdzoną konfiguracją jest PadReactor Mini controller z aplikacji USD3011. Nazwa wskazuje sterownik dedykowany urządzeniu i pozwala identyfikować starszą generację zestawu. Dane procesowe aplikacji — pH, DO i temperatura — odnoszą się do stanowiska działającego z tym kontrolerem.

Drugą konfiguracją jest mPath Bioreactor Control Tower. Karta USD3220 wymienia PadReactor Mini wprost obok Allegro XRS 25, Xpansion i iCELLis Nano jako zgodny bioreaktor stołowy. mPath nie jest nazwą nowej wersji worka ani holdera PadReactor Mini. To wielorazowa wieża automatyki, którą zestawia się z właściwą platformą procesową.

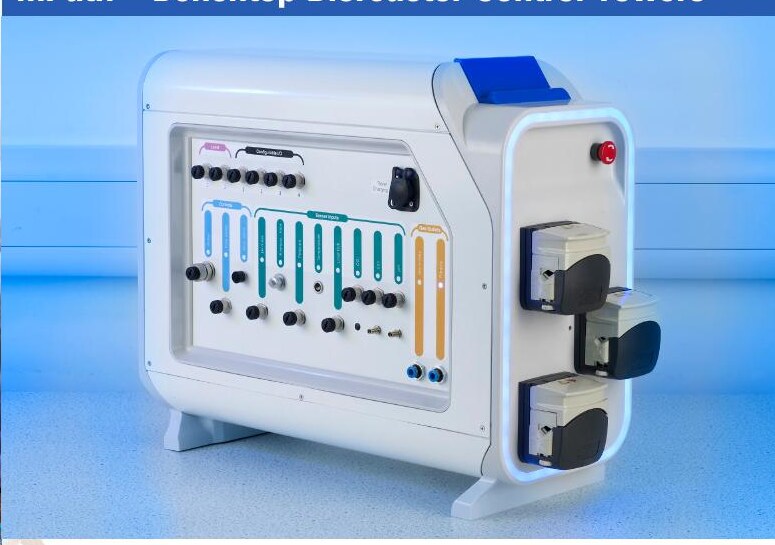

mPath Bioreactor Control Tower z sześcioma torami gazowymi i trzema pompami. Jest kompatybilnym kontrolerem, a nie częścią jednorazowego worka Mini.

Rozdzielenie generacji ma znaczenie dla inwentaryzacji IT. Wpis PadReactor Mini identyfikuje mechanikę i drogę procesu, natomiast wpis mPath Control Tower identyfikuje PLC, komputer panelowy, MFC, pompy, load cells i system operacyjny. Serwer Pall Link jest jeszcze jednym, logicznie i fizycznie odrębnym składnikiem. Numery seryjne i wersje tych trzech warstw powinny być ewidencjonowane osobno.

Architektura mPath

Producent opisuje mPath jako architekturę opartą na programmable logic controllers. PLC realizuje sterowanie procesem i odróżnia tę platformę od prostych kontrolerów embedded spotykanych w małych aparatach. Lokalny system wieży działa pod Microsoft Windows Embedded Compact. Nadrzędny serwer Pall Link według tej samej karty używa Microsoft Windows 10 Pro, MySQL i Java.

Wieża może pracować w wydzielonej sieci samodzielnej albo zostać włączona do infrastruktury IT zakładu. Pall Link udostępnia widoki na laboratoryjnych stacjach roboczych, komputerach stacjonarnych, laptopach oraz urządzeniach mobilnych. W dokumentacji jako przykłady ochrony dostępu wymieniono VPN i ochronę hasłem.

Lokalny panel ma pierścień świetlny sygnalizujący stan pracy. Poszczególne połączenia na panelu złączy mają własne diody LED, co pozwala wykrywać problemy podczas zestawiania instalacji i obsługi. Alarmy w Pall Link są przedstawiane kolorem oraz tekstem wraz z poziomem ważności, a system zachowuje historyczny dziennik alarmów.

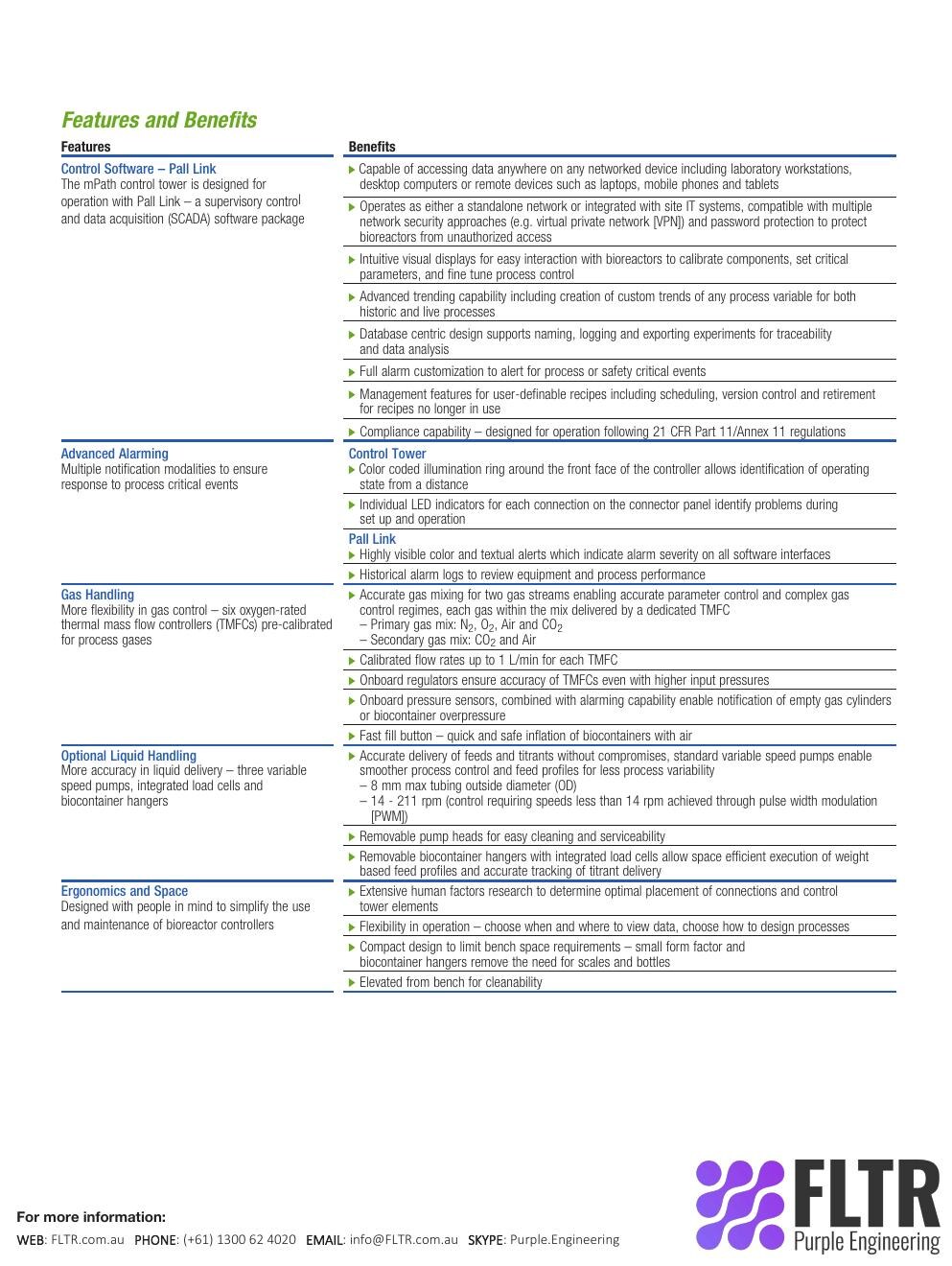

Oficjalna karta USD3220 zestawia funkcje Pall Link, alarmowanie, sześć TMFC oraz opcjonalne pompy i load cells.

Tory gazowe mPath

Wieża mPath ma sześć termicznych regulatorów przepływu masowego przeznaczonych do pracy z tlenem. Producent dzieli je na dwa tory mieszania:

• mieszanina główna: azot, tlen, powietrze i dwutlenek węgla;
• mieszanina wtórna: dwutlenek węgla i powietrze.

Każdy TMFC jest kalibrowany dla przepływu do 1 L/min. Jest to granica pojedynczego regulatora, a nie jedna wspólna wartość przepływu całego układu. Pokładowe regulatory ciśnienia stabilizują warunki pracy TMFC przy wyższych ciśnieniach zasilania. Specyfikacja wieży podaje wymagane ciśnienie gazów 2,5–6,0 bar.

Pokładowe czujniki ciśnienia współpracują z alarmami dotyczącymi pustych butli gazowych i nadciśnienia w biocontainerze. Funkcja fast fill służy do szybkiego napełnienia pojemnika powietrzem przed rozpoczęciem właściwej regulacji procesu. Te cechy należą do zestawu z mPath, a nie do samego jednorazowego worka Mini.

Tory cieczowe mPath

Opcjonalna sekcja liquid handling obejmuje trzy pompy o zmiennej prędkości. Zakres mechaniczny wynosi 14–211 rpm. Dla przepływów wymagających prędkości poniżej 14 rpm sterowanie używa modulacji szerokości impulsu, czyli cyklicznego uruchamiania pompy zamiast ciągłego ruchu z mniejszą prędkością. Maksymalna średnica zewnętrzna obsługiwanego przewodu wynosi 8 mm.

Głowice pomp są zdejmowane, co upraszcza czyszczenie i serwis. Trzy zdejmowane uchwyty biocontainerów mają zintegrowane tensometry. Pozwala to prowadzić dozowanie według masy oraz śledzić dostarczanie titrantów. W konfiguracji PadReactor Mini wartości z load cells mogą być zestawiane z przebiegiem pH, DO, temperatury i gazowania zapisanym przez Pall Link.

Funkcje Pall Link

Pall Link jest warstwą supervisory control and data acquisition przeznaczoną do współpracy z mPath. Osobny artykuł o platformie znajduje się pod adresem Pall Link / mPath Link. Dla generacji opisanej w USD3220 potwierdzono następujące funkcje:

• kalibrowanie elementów oraz ustawianie krytycznych parametrów procesu;
• obserwację wartości bieżących i historycznych;
• tworzenie własnych trendów z dowolnych zmiennych procesowych;
• nadawanie nazw eksperymentom, rejestrowanie ich i eksport danych;
• konfigurowanie alarmów procesowych i bezpieczeństwa oraz przechowywanie historii alarmów;
• definiowanie receptur, ich harmonogramowanie, wersjonowanie i wycofywanie;
• funkcje projektowane z myślą o pracy zgodnej z 21 CFR Part 11 i Annex 11.

Architektura jest bazodanowa. MySQL należy wiązać z generacją Pall Link opisaną w USD3220. Późniejsze materiały mPath Link V3 opisują inny stos, dlatego nazwa mPath Link sama w sobie nie wystarcza do przypisania backendu, protokołu lub klasy podatności konkretnej instalacji PadReactor Mini.

Parametry fizyczne zgodnej wieży

Katalogowe parametry mPath Control Tower wynoszą 450 × 600 × 230 mm w kolejności wysokość × długość × szerokość, a masa jest mniejsza niż 20 kg. Stopień ochrony określono jako IP54 według IEC 60529. Zasilanie ma wejście uniwersalne 100–240 V AC, 50/60 Hz, a maksymalny pobór mocy wynosi 360 W.

Zakres środowiska pracy wieży obejmuje temperaturę od +5 do +40°C i wilgotność względną do 90% bez kondensacji. Zakres przechowywania wynosi od −20 do +50°C przy tej samej granicy wilgotności. Specyfikacja odwołuje się do EN 61326-1:2013, EN 61010-1:2010 i EN ISO 12100:2010 oraz deklaruje zgodność komponentów z RoHS 2011/65/EU.

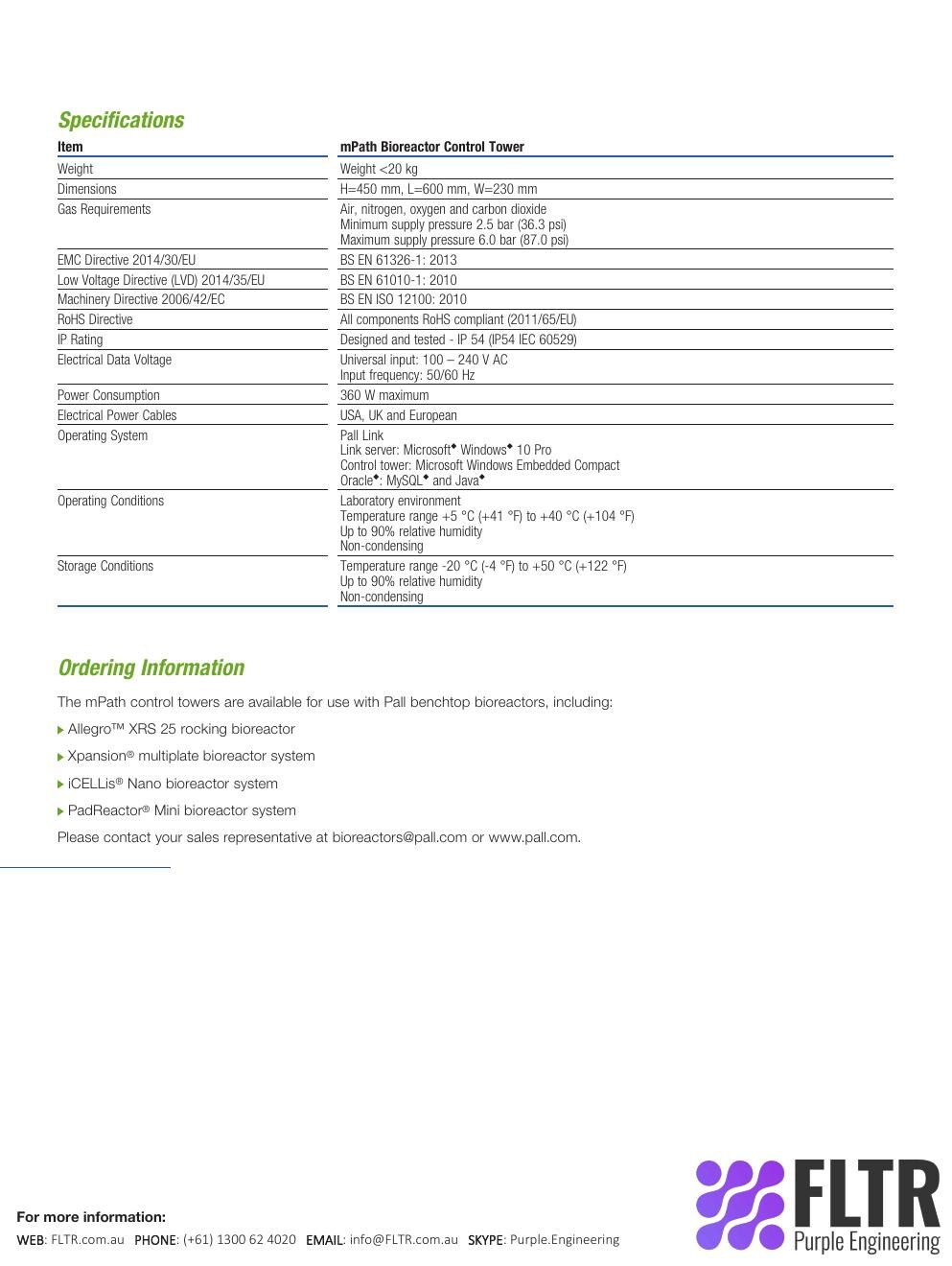

Strona specyfikacji USD3220 potwierdza systemy Windows, MySQL/Java, IP54, zasilanie oraz PadReactor Mini na liście zgodnych urządzeń.

Granice sieciowe i przepływ danych

W konfiguracji mPath przebieg procesu przechodzi przez kilka odrębnych stref funkcjonalnych. Czujniki i elementy wykonawcze łączą się z wieżą sterującą; logika PLC wykonuje regulację; lokalny komputer Windows Embedded Compact zapewnia interakcję przy stanowisku; Pall Link gromadzi i prezentuje dane na serwerze Windows 10 Pro. Klienci sieciowi korzystają z funkcji nadzorczych i historycznych.

Z punktu widzenia ochrony procesu najważniejsza jest granica między lokalną pętlą regulacji a funkcjami nadrzędnymi. Pall Link może zmieniać krytyczne nastawy, kalibrować komponenty i zarządzać recepturami. Nie jest więc wyłącznie pasywnym rejestratorem. Dostęp do serwera lub klienta o prawach umożliwiających zapis może wpływać na konfigurację procesu, harmonogram receptur oraz progi alarmowe.

Druga granica przebiega między samodzielną siecią zestawu a siecią zakładową. Producent przewidział oba warianty wdrożenia. Włączenie do infrastruktury zakładowej umożliwia dostęp z wielu klas urządzeń, w tym komputerów laboratoryjnych i urządzeń mobilnych. W takim układzie Pall Link, system Windows serwera, baza MySQL oraz mechanizmy zdalnego dostępu stają się częścią powierzchni systemu bioreaktora, mimo że nie znajdują się w holderze PadReactor Mini.

Dane procesowe i ślad audytowy

Pall Link nazywa, zapisuje i eksportuje eksperymenty. Rejestr obejmuje zmienne procesu i ich trendy, alarmy oraz konfigurację receptur. Wersjonowanie i wycofywanie receptur oznacza, że platforma przechowuje nie tylko wartości pomiarowe, lecz także dane konfiguracyjne decydujące o sposobie prowadzenia kolejnych partii.

Przy zadawaniu pompom wartości poniżej 14 rpm przepływ jest realizowany impulsowo przez sterowanie PWM.

Deklarowana gotowość do pracy według 21 CFR Part 11 i Annex 11 wskazuje przeznaczenie funkcji zgodności, ale techniczny ślad konkretnej instalacji zależy od konfiguracji serwera, użytkowników, receptur, retencji i eksportu. Przy zabezpieczaniu danych należy zachować zarówno dane aplikacyjne Pall Link, jak i konfigurację wieży oraz informacje o dokładnym zestawie oprogramowania.

Identyfikacja konfiguracji podczas oględzin

Sam napis PadReactor Mini identyfikuje część procesową. Pełna identyfikacja stanowiska wymaga osobnego odczytania oznaczeń z holdera lub napędu, kontrolera oraz serwera. Szczególnie ważne jest rozróżnienie etykiety PadReactor Mini controller od mPath Bioreactor Control Tower.

Dla zestawu mPath użyteczne są następujące elementy identyfikacyjne:

• tabliczka znamionowa i numer seryjny wieży;
• wersja lokalnego systemu Windows Embedded Compact;
• wersja aplikacji oraz komponentów serwera Pall Link;
• konfiguracja sześciu TMFC i przypisanie gazów do toru głównego i wtórnego;
• obecność opcjonalnych pomp i uchwytów z load cells;
• topologia połączenia wieży z serwerem i klientami;
• eksport receptur, trendów, alarmów oraz danych eksperymentów.

Pierścień stanu i diody poszczególnych połączeń dostarczają szybkiej informacji o aktywności stanowiska. Przed odłączeniem wieży warto udokumentować ich stan razem z ekranem lokalnym i aktywnymi alarmami Pall Link. Pozwala to powiązać stan fizycznego procesu z później analizowanymi zapisami.

Znaczenie dla bezpieczeństwa procesu

PadReactor Mini pracuje w małej skali, ale późniejsza konfiguracja mPath wykorzystuje architekturę typową dla większych instalacji: PLC, warstwę SCADA, systemy Windows, bazę danych i klientów sieciowych. Komendy z warstwy nadrzędnej mogą dotyczyć kalibracji, nastaw krytycznych, receptur, alarmów, pomp i gazowania. Zmiana tych wartości może oddziaływać na pH, dostępność tlenu, temperaturę oraz profil zasilania hodowli.

Sześć niezależnych TMFC steruje gazami mającymi bezpośredni wpływ na proces. Przypisanie azotu, tlenu, powietrza i CO2 do właściwych kanałów powinno być analizowane razem z konfiguracją logiki sterującej. Alarmy ciśnienia obejmują stan zasilania gazem i ciśnienie biocontainera, dlatego zmiany progów alarmowych mogą wpływać zarówno na ciągłość procesu, jak i reakcję operatora.

Opcjonalne pompy i tensometry tworzą drugi tor oddziaływania. Pompy dostarczają pożywkę i titranty, a load cells umożliwiają dozowanie według masy. Przy analizie konfiguracji ważne jest zachowanie mapowania kanałów: numer pompy, typ medium, przypisany uchwyt, receptura oraz jednostki. Ta sama wartość liczbowa na innym kanale może odpowiadać zupełnie innemu działaniu procesowemu.

Model danych do inwentaryzacji

Dla PadReactor Mini właściwy rekord techniczny powinien rozdzielać dane stałe od zależnych od konfiguracji. Do danych części procesowej należą zakres 5–13 L, sześcienny jednorazowy biocontainer, mieszadło paddle i dynamiczny sparger. Wartość 16 L należy przypisać do biocontainera użytego w aplikacji USD3011, a nie traktować jako górną objętość roboczą całej rodziny.

Do zakresu konfiguracja z USD3011 należą klasyczne sondy pH i DO, regulacja temperatury oraz PadReactor Mini controller. Do zakresu późniejsza konfiguracja mPath należą PLC, Windows Embedded Compact, Pall Link, Windows 10 Pro, MySQL, Java, sześć TMFC oraz opcjonalne trzy pompy i trzy uchwyty z load cells.

Takie rozdzielenie zapobiega przenoszeniu cech serwera SCADA na egzemplarz starszego kontrolera. Jednocześnie pozwala prawidłowo odnaleźć PadReactor Mini w indeksach oprogramowania, systemów operacyjnych i baz danych wtedy, gdy jest analizowany jako kompletny późniejszy zestaw z mPath.
