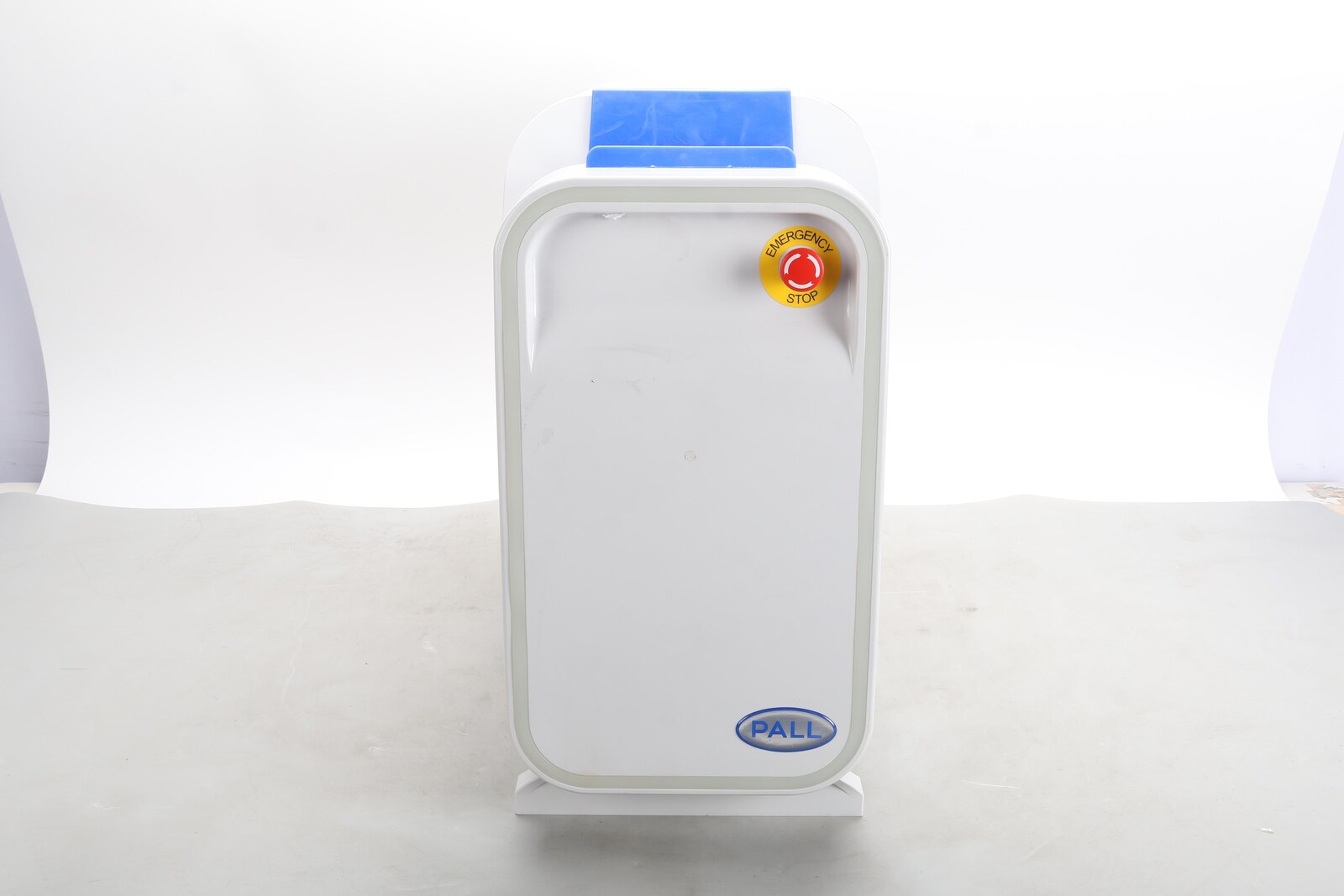

Pall Life Sciences mPath Benchtop Bioreactor Control Tower

Producent wprowadził system w lipcu 2017 r.

Wieża jest wspólną platformą sterującą dla Allegro XRS 25, Xpansion, iCELLis Nano i PadReactor Mini. Model podłączonego aparatu określa mapę I/O, dozwolone zakresy, sekwencje, alarmy, napęd i skutki komendy.

Źródło: NTC Tech — dwie wieże MPATHBRXPS2P0 z akcesoriami.

Granica między XRS20, XRS25 i mPath

Allegro XRS 25 jest udokumentowanym urządzeniem procesowym współpracującym z mPath. Standardowe oznaczenie XRS25BRS obejmowało platformę, mPath controller i control cables; nie scala to dwóch aktywów w jeden hardware: platforma ma własny serial, napędy i interlock, a wieża własny PLC, komputer WEC, MFC, pompy, load cells, sieć i lifecycle. Rekordy pall-allegro-xrs-25 i pall-mpath-control-tower wskazują się wzajemnie, aby zachować tę granicę.

Wcześniejszy Allegro XRS 20 miał własny control unit z 10-calowym touchscreenem, trzema MFC, trzema pompami, USB oraz interfejsem do BioCommand.

Platformy są także różne w dokumentacji wymiarowej: XRS20 ma 900 × 600 × 620 mm, a XRS25 664 × 379 × 331 mm.

Identyfikacja i granica rekordu

Oferty wtórne pokazują co najmniej dwa kody: MPATHBRXPS0P0 oraz MPATHBRXPS2P0.

BaneBio podaje dla oferowanej sztuki masę 75 lb i wymiary transportowe 25 × 25 × 20 cali.

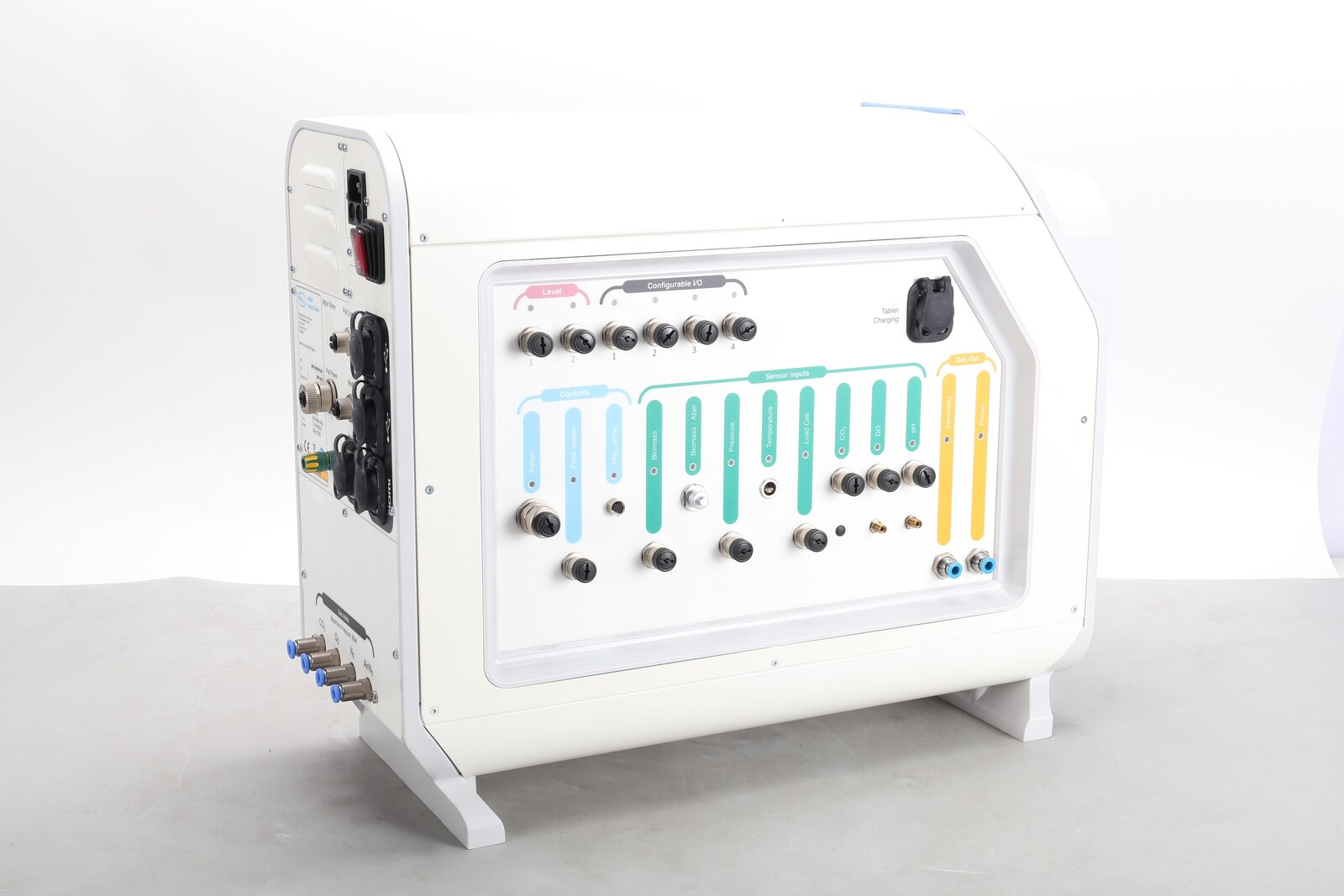

Budowa funkcjonalna

Katalogowa wieża obejmuje pięć głównych grup funkcji:

Źródło: NTC Tech — dwie wieże MPATHBRXPS2P0 z akcesoriami.

2. komputer panelowy lub embedded z Windows Embedded Compact, realizujący lokalny interfejs;
3. sześć oxygen-rated TMFC, regulatory ciśnienia i czujniki ciśnienia;
4. opcjonalnie trzy pompy o zmiennej prędkości i trzy wieszaki pojemników z load cells;
5. łączność z serwerem Pall Link, klientami operatorskimi i podłączonym urządzeniem procesowym.

Tory gazowe

• mieszanina główna: N2, O2, powietrze i CO2; - mieszanina wtórna: CO2 i powietrze.

Każdy TMFC ma katalogowy przepływ kalibrowany do 1 L/min. Producent deklaruje regulatory wejściowe utrzymujące dokładność przy wyższym ciśnieniu zasilania. Zakres ciśnienia zasilania gazami wynosi 2,5–6,0 bar. Czujniki ciśnienia mają umożliwiać alarmowanie o pustej butli lub nadciśnieniu biocontainera. Funkcja fast fill służy do szybkiego napełnienia pojemnika powietrzem.

Wartość 1 L/min jest maksimum pojedynczego TMFC z folderu, a nie uniwersalnym przepływem całkowitym przez każdy podłączony reaktor.

Pompy, load cells i bilans medium

Opcjonalny tor cieczowy obejmuje trzy pompy o zmiennej prędkości. Folder podaje zakres mechaniczny 14–211 rpm; mniejsze średnie wydatki są realizowane przez PWM. Maksymalna średnica zewnętrzna przewodu to 8 mm.

PWM poniżej 14 rpm oznacza dawkowanie impulsowe. Dla małych strumieni czas próbki, filtracja sygnału i minimalny czas załączenia stają się parametrami procesu.

Podłączane urządzenia i template sterowania

Folder USD3220 wymienia cztery rodziny.

• Allegro XRS 25 jest rocking bioreactorem z własną platformą ruchu; - Xpansion jest systemem wielopłytowym do komórek adherentnych; - iCELLis Nano jest reaktorem fixed-bed z magnetycznym obiegiem medium; - PadReactor Mini używa sześciennego pojemnika, paddle i dynamicznego spargera.

Późniejsza karta iCELLis nadal pokazuje mPath control tower jako element iCELLis Nano oraz zintegrowaną wieżę w iCELLis 50. Rekord niniejszy dotyczy samodzielnej wieży stołowej, nie całego skidu iCELLis 50 ani automatyki iCELLis 500+.

Pall Link: pierwotna warstwa SCADA

Udokumentowane funkcje aplikacyjne obejmują:

• kalibrację elementów i zmianę parametrów krytycznych; - trendy bieżące i historyczne, w tym trendy definiowane przez użytkownika; - nazewnictwo, logowanie i eksport eksperymentów; - konfigurowanie alarmów oraz historyczne logi alarmowe; - receptury z harmonogramem, wersjonowaniem i wycofaniem; - pracę projektowaną pod 21 CFR Part 11 i Annex 11.

Katalog podaje dla generacji pierwotnej: Windows 10 Pro na serwerze Pall Link, Windows Embedded Compact w control tower oraz komponenty Oracle MySQL i Java.

Obserwowana wersja 7.9.10

Oferta NTC Tech dla dwóch sztuk MPATHBRXPS2P0 wymienia Intel NUC z Pall Link Gateway Control Utility ver. 7.9.10 (64-bit) oraz klientem Pall Link. W komplecie znajdowały się dwa przewody Ethernet dla wież, switch Netgear, przewody światłowodowe, czujniki temperatury, przedłużacze bioMIXdrive oraz segregator Technical Construction File z nośnikiem USB PDF.

Jest to cenny dowód istnienia wersji 7.9.10; tylko dla konkretnego zestawu rynku wtórnego.

• że 7.9.10 jest wersją firmware PLC; - że wszystkie mPath używają Intel NUC; - że jest to najnowsza albo fabryczna wersja Pall Link; - że klient, gateway i baza mają ten sam numer; - że USB zawiera instalatory lub backup programu.

mPath Link V3 nie jest automatycznie Pall Link

W 2025 r. Cytiva opublikowała specyfikację trzeciej generacji platformy mPath Link. Jest to współczesny stos SCADA wykorzystujący Ignition Perspective, Ignition OPC UA Server, Ignition Tag Historian oraz Microsoft SQL Server 2019 Standard. Serwer ma Windows 10 IoT Enterprise 2019 LTSC lub nowszy, cztery rdzenie, 16 GB RAM, 500 GB storage i dwa porty Gigabit LAN. Dostępne SKU to m.in. MPATHLINKV3, MPATHLINKV3-LT, warianty software-only i pakiety upgrade.

2. wieża z częściowo zaktualizowanym gateway/klientem, ale bez mPath Link V3;
3. zweryfikowana migracja do mPath Link V3, z numerem zamówienia, protokołem IV/OV i kopią konfiguracji.

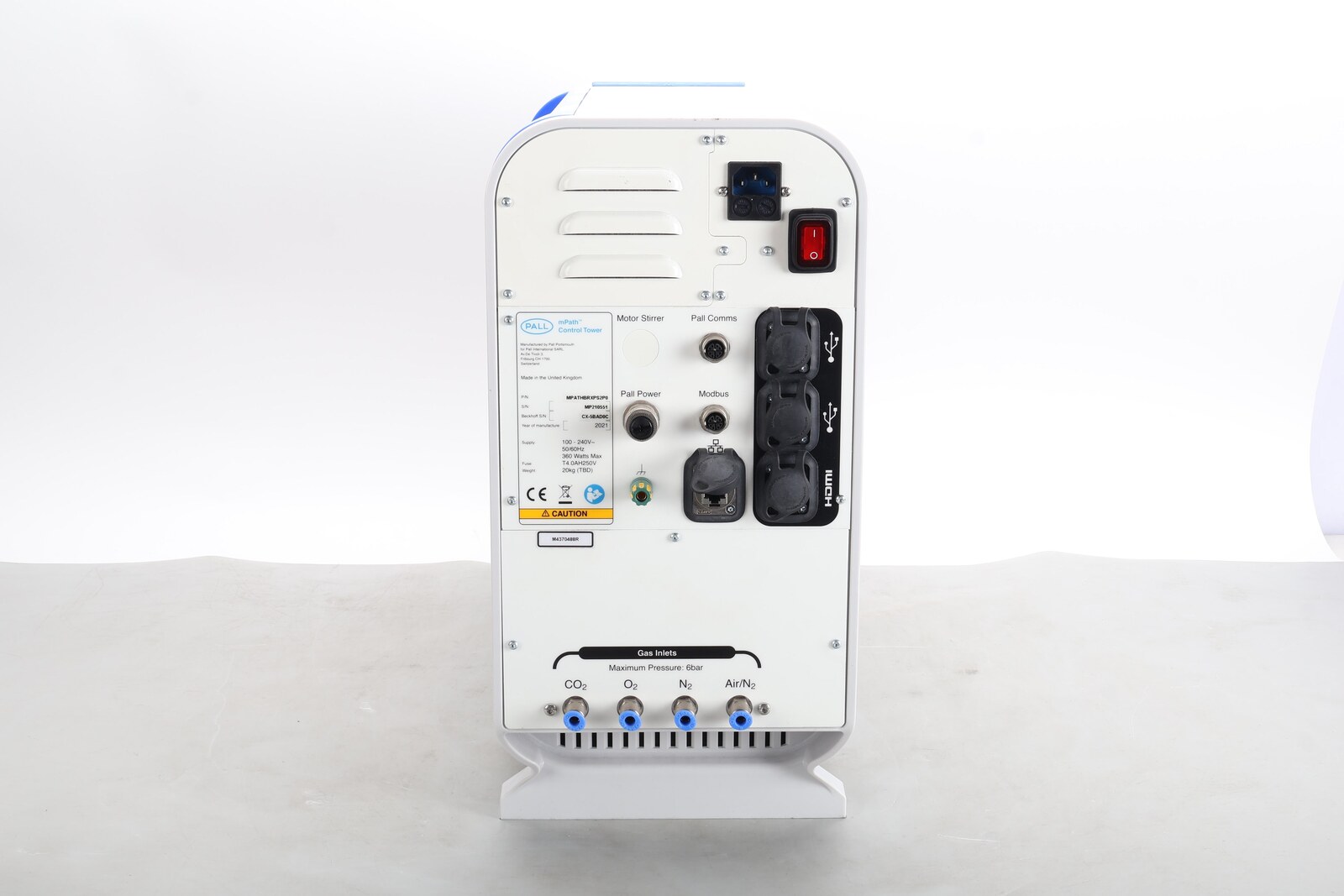

Sieć, porty i protokoły

Producent potwierdza sieciowy dostęp klientów, Oferta wtórna potwierdza przewody Ethernet i switch w realnym zestawie.

Źródło: NTC Tech — dwie wieże MPATHBRXPS2P0 z akcesoriami.

• adresowanie statyczne lub DHCP; - protokół PLC–gateway i możliwość zapisu; - porty klienta, bazy, synchronizacji czasu i serwisu; - TLS, wersje protokołów i zarządzanie certyfikatami; - konta domyślne, role oraz polityka haseł; - obecność usług zdalnego pulpitu, SMB, FTP lub panelu webowego; - zachowanie po utracie serwera albo sieci; - sposób aktualizacji PLC, WEC i Pall Link.

System operacyjny, storage i lifecycle

Microsoft zakończył rozszerzone wsparcie Windows Embedded Compact 7 w kwietniu 2021 r., a Windows Embedded Compact 2013 w październiku 2023 r.

Serwer pierwszej generacji używa Windows 10 Pro oraz MySQL i Java. Obserwowany Intel NUC jest częścią konkretnego zestawu wtórnego, nie katalogowym wymogiem całej rodziny.

Firmware, PCB i schematy

• producenta i modelu PLC/CPU; - rewizji backplane, modułów I/O i PCB interfejsu; - numeru firmware PLC, HMI i modułów komunikacyjnych; - bootloadera, nośnika programu i hasła projektu; - narzędzia inżynierskiego oraz zgodności wersji; - schematu elektrycznego, pinoutu złączy i pełnej mapy I/O; - podpisu paczek aktualizacyjnych i procedury rollbacku.

Najwyższy priorytet oględzin ma Technical Construction File, ponieważ oferta NTC potwierdza istnienie segregatora tej klasy.

Konta, hasła i ślad audytowy

• konta lokalne WEC i Windows 10 oraz konta aplikacyjne; - role operator, supervisor, administrator i service; - sposób identyfikacji autora zmiany receptury; - blokady, wygasanie, minimalną długość i historię haseł; - synchronizację czasu PLC, wieży, serwera i domeny; - retencję audit trail, alarmów, trendów i raportów; - zasady kont serwisowych oraz dostępu producenta; - możliwość eksportu i podpisania danych.

Komponenty platformy

System składa się z PLC, Windows Embedded Compact, Windows 10, MySQL, Java, switcha i opcjonalnych klientów.

Rynek i cena

• eBay: MPATHBRXPS2P0, stan używany, deklarowany sprawny — 4500 USD; - NTC Tech: dwie wieże MPATHBRXPS2P0, NUC z Pall Link 7.9.10, switch, przewody, sensory i dokumentacja — 7967,63 USD za zestaw; - BaneBio: pojedyncza używana wieża — 17 495 USD; - agregator Bimedis pokazywał oferty mPath od około 8359 USD oraz konkretny MPATHBRXPS0P0 z 2019 r. za 12 500 USD.

Najbardziej defensywny przedział dla samodzielnej używanej wieży to 4500–17 495 USD.

Wyniki pełnego researchu Cytiva, Pall, GE i Xcellerex

Model, generacja i automatyka

Karta opisuje Pall Life Sciences mPath Benchtop Bioreactor Control Tower. Udokumentowana skala: sterownik do kilku rodzin bioreaktorów stołowych Pall. Nazwy Xcellerex, GE Healthcare Life Sciences, Pall Life Sciences i Cytiva występują w dokumentacji z różnych okresów; samo logo nie określa generacji sterowania.

Materiały mPath Link v3 pokazują webowy dashboard, widok procesu, trendy, alarmy, audit trail, konfigurację kontrolera i architekturę z oddzielnym gatewayem.

Naczynie lub holder, jednorazowy biocontainer, napęd, szafa I/O, panel OIT, stacja software i serwer danych są odrębnymi składnikami. Parametry automatyki są przenoszone między rozmiarami tylko wtedy, gdy ta sama instrukcja jawnie obejmuje oba modele.

Materiał ilustracyjny i interfejsy

Źródło: oficjalna dokumentacja producenta lub archiwalny materiał rodzinny opisany w podpisie. mPath Link v3 — dashboard interfejsu webowego.

Źródło: oficjalna dokumentacja producenta lub archiwalny materiał rodzinny opisany w podpisie. mPath Link v3 — audit trail zdarzeń.

Źródło: oficjalna dokumentacja producenta lub archiwalny materiał rodzinny opisany w podpisie. mPath Link v3 — oficjalny diagram architektury.
