Pall / Cytiva Allegro STR 50

Allegro STR 50 jest najmniejszym modelem pierwszej generacji jednorazowych bioreaktorów mieszadłowych Pall Allegro STR. Pracuje z objętością roboczą 10–50 l i łączy jednorazowy biocontainer z wielorazowym holderem, napędem dolnego mieszadła, sześcioma cyfrowymi regulatorami przepływu gazu, czterema pompami, torem wagowym oraz sterowaniem opartym na Siemens PLC i panelu SIMATIC IPC477D. Po przejęciach portfolio dokumenty i serwis występują także pod marką Cytiva, ale zachowane numery STR50-* odnoszą się do platformy Pall Allegro STR, nie do nowszego Allegro STR 2.

Granica tej karty obejmuje hardware STR 50, jego standardowy i redundantny wariant pomiarów single-use, panel operatorski, oprogramowanie sterujące oraz elementy biocontainera. Nie obejmuje STR 200/500/1000/2000 ani nowszej generacji STR 2. Zdjęcia rodzinne są poniżej podpisane jako rodzinne; jedynym kadrem jednoznacznie opisującym jednocześnie STR 50 i STR 200 jest fotografia transferu między tymi skalami.

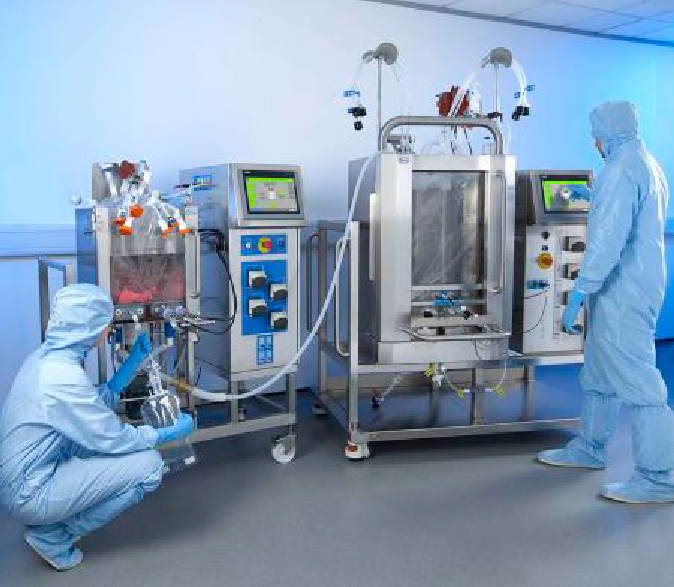

Źródło: Pall/Cytiva — oficjalna broszura Allegro STR, s. 8, podpis producenta wskazuje transfer z Allegro STR 50 do Allegro STR 200.

Oznaczenia i warianty

Oficjalna tabela z 2023 r. wymienia cztery konfiguracje handlowe. Oznaczenie napięcia nie powinno być używane jako skrót rewizji automatyki: jest cechą zamówienia, podczas gdy CPU PLC, rewizja panelu i wersja aplikacji wymagają osobnego odczytu z konkretnego egzemplarza.

SKU	Zasilanie / rynek	Redundantne tory pH i DO single-use
STR50-110NW	110 V, wykonanie UL	nie wynika z oznaczenia bazowego
STR50-230W	230 V	nie wynika z oznaczenia bazowego
STR50-110NW-R-SU	110 V, wykonanie UL	tak
STR50-230W-R-SU	230 V	tak

Publikacja z procesu rAAV identyfikuje jeszcze zapis STR 50-JC110-R-SU. Jest to ważny identyfikator działającego stanowiska z redundantnymi sensorami, ale nie należy mechanicznie zastępować nim czterech SKU z późniejszej tabeli katalogowej. Numer 6412-0927L w tej samej publikacji oznacza zastosowany Allegro 50 L Biocontainer. Wtórna oferta 6412-0725K dotyczyła materiałów opisanych jako Allegro 50 L, lecz jej pomieszana galeria nie stanowi wiarygodnej dokumentacji kompletnego reaktora.

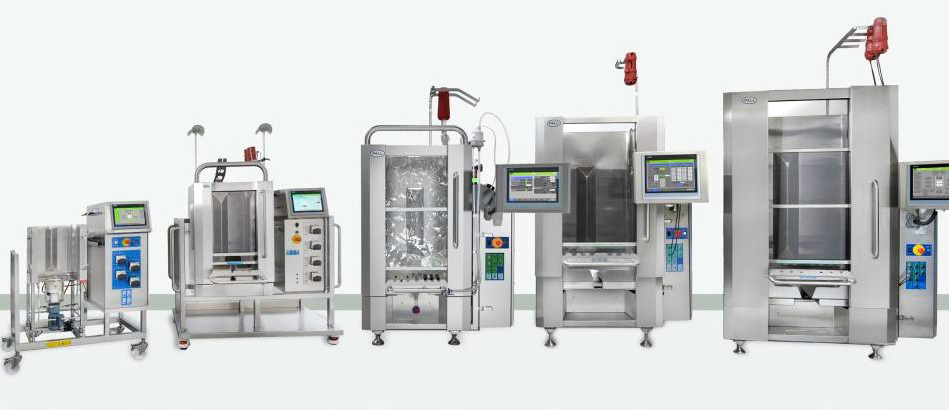

Źródło: Pall/Cytiva — oficjalna broszura Allegro STR, s. 1. To fotografia rodziny, a nie samodzielny widok wyłącznie STR 50.

Parametry techniczne STR 50

Wartości kLa i czasu mieszania są wynikami warunków testowych producenta. Nie są gwarancją wyniku dla dowolnego medium, napełnienia, lepkości, gęstości komórek, szybkości gazowania i konfiguracji spargera. Dla analizy incydentu trzeba zachować razem trend rpm, przepływy gazów, napełnienie, temperaturę, ciśnienie, parametry medium i momenty zmian receptury.

Biocontainer i granica części jednorazowej

Biocontainer ma dolny impeler, porty gazowe i cieczowe, sensory, filtry oraz złącza dostarczane jako zespół jednorazowy. Producent deklaruje przezroczystą folię o niskiej zawartości substancji wymywalnych, kontrolę szczelności każdego worka podczas produkcji, podwójne opakowanie i napromienianie gamma dawką co najmniej 25 kGy. Porty i przyłącza otrzymują numerowane, kolorowe etykiety, a linie cieczowe mogą korzystać ze sterylnych złączy Kleenpak.

W STR 50 Pt100 ma kontakt z powierzchnią biocontainera; w większych skalach producent opisuje niezwilżaną studzienkę. Ciśnienie mierzy dedykowany jednorazowy sensor, a osobny sensor poziomu uczestniczy w ochronie przed pracą na sucho i blokadzie drzwi.

Źródło: Pall/Cytiva — oficjalna broszura Allegro STR, s. 4, podpis Allegro STR 50 bioreactor.

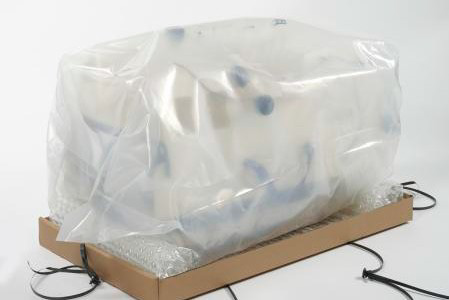

Pakowanie nie jest detalem logistycznym. Płyta podporowa chroni folię, przewody i złącza w transporcie i podczas instalacji, a klipsy utrzymują wiązki tubingów do chwili użycia. W dowodowym opisie partii trzeba odnotować co najmniej numer części i lot worka, datę ważności, stan opakowania, certyfikat napromieniania, konfigurację portów, numery sensorów oraz zdjęcia etykiet przed wyrzuceniem części jednorazowej.

Źródło: Pall/Cytiva — oficjalna broszura Allegro STR, s. 7. Kadr ilustruje sposób pakowania rodziny; broszura nie przypisuje temu zdjęciu konkretnej pojemności.

Instalacja, inflacja i interlocki

Operator umieszcza złożony worek na dnie holdera, prowadzi przewody według oznaczeń i wykonuje sekwencję wyświetlaną przez HMI. Producent deklaruje mniej niż 30 minut na instalację i inflację oraz możliwość wykonania większości czynności przez jedną osobę. Ramię podnoszące wspomaga automatyczną inflację. Mikrowyłączniki potwierdzają poprawne położenie elementów, a przejście do inflacji jest uzależnione od warunków programowych i przełączników hardware.

Z perspektywy automatyki nie jest to bierna procedura. W jednym łańcuchu znajdują się stan drzwi, mikrowyłączniki, sensor poziomu, ciśnienie worka, zawory gazowe, ramię, ekran prowadzący operatora oraz logika PLC. Przy analizie niezamierzonego napełnienia albo odkształcenia worka potrzebne są jednocześnie: kolejność komunikatów HMI, stany wejść blokad, PV ciśnienia, polecenia zaworów, alarmy i czas systemowy. Sam końcowy raport partii może nie odtworzyć krótkich przełączeń wejść.

Mieszanie, geometria i gazowanie

Dolny, bezpośrednio napędzany impeler ma pochylone łopatki określane w materiałach producenta jako kształt „elephant ear”. Dla rodziny deklarowano doprowadzenie do cieczy około 0,25 W/kg. Prostokątny worek tworzy naturalny efekt baffli, a trzy baffle są częścią konstrukcji holdera. Pierścieniowy sparger i linia strippingu CO₂ znajdują się pod impelerem, co ma zwiększać czas przebywania pęcherzy w cieczy.

Sześć cyfrowych termicznych MFC ma rozdzielone role. Cztery dozują powietrze, O₂, N₂ i CO₂ do głównego spargera. Piąty steruje powietrzem w linii strippingu CO₂. Szósty mierzy przepływ mieszaniny do overlay; mieszanina może składać się z maksymalnie czterech wymienionych gazów. Filtry w torze gazowym mają klasę sterylizacyjną, a filtr wentylacyjny Emflon II może być wyposażony w płaszcz grzejny ograniczający kondensację.

Ten podział ma znaczenie w ocenie zapisów: tag „air” bez identyfikacji MFC może oznaczać składnik głównego spargera, stripping albo overlay. Inwentaryzacja I/O powinna wiązać każde urządzenie z gazem, fizycznym przyłączem, zakresem, jednostką, numerem seryjnym, kalibracją, PV, SP i wyjściem zaworu. Nie wolno odziedziczyć zakresu MFC ze STR 200 tylko dlatego, że GUI wygląda podobnie.

Pompy, linie cieczowe i ważenie

Cztery zintegrowane pompy obsługują standardowe dodatki, na przykład zasadę, glukozę lub środek przeciwpieniący. Dwie pierwsze pracują w zakresie 8–100 rpm, dwie kolejne 8–408 rpm. Dwa dodatkowe złącza umożliwiają sterowanie pompami zewnętrznymi, m.in. dla większych transferów medium albo inokulum. Broszura dopuszcza sterowanie dostarczaniem cieczy według czasu albo masy oraz użycie pomp w kaskadach.

Zintegrowany tor wagowy obejmuje zakres 0–60 kg, a cztery przyłącza zewnętrznych load cells są cechą charakterystyczną STR 50. W praktyce funkcja pump 1 nie jest trwałą nazwą substancji: przypisanie zależy od konfiguracji procesu. Materiał porównawczy powinien więc obejmować kierunek obrotów, kalibrację ml/obrót lub zależność masową, średnicę węża, przypisanie reagentu, źródło setpointu oraz stan blokad. Rozbieżność pomiędzy komendą pompy i zmianą masy może wskazywać błąd kalibracji, pustą linię, poślizg węża albo niespójność czasu — nie przesądza samodzielnie o ingerencji.

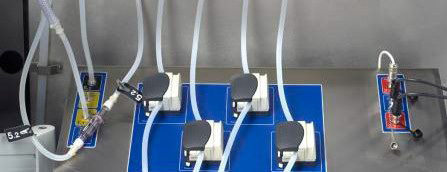

Źródło: Pall/Cytiva — oficjalna broszura Allegro STR, s. 6. Ujęcie komponentu wspólnego rodziny; podpis nie przypisuje go wyłącznie do STR 50.

Sensory pH, DO, temperatura i wejścia analogowe

Tabela STR 50 podaje sześć portów dla sond konwencjonalnych, po dwa konwencjonalne transmittery pH i DO oraz po dwa porty i transmittery dla jednorazowych pH i DO. Zakres klasycznego pH wynosi 2–12, a jednorazowego pH 6–8; DO obejmuje 0–200% nasycenia powietrzem. Cztery wejścia analogowe pozwalają dołączać aparaturę procesową, w tym sygnały 4–20 mA. Materiał producenta podaje przykład sondy biomasy pojemnościowej lub rozpuszczonego CO₂; jedno wejście może być skonfigurowane właśnie dla dCO₂.

Redundancja R-SU zwiększa liczbę dostępnych torów jednorazowych, ale nie odpowiada automatycznie na pytanie, który kanał jest źródłem PV dla kaskady. Dla każdego krytycznego pomiaru trzeba rozdzielić: fizyczny sensor, jego port i lot, przewód lub włókno, transmitter, kanał wejściowy, zakres, jednostkę, współczynniki kalibracji, filtrację, status jakości oraz odbiorców sygnału. Wariant redundantny wymaga dodatkowo ustalenia logiki wyboru, alarmu rozbieżności i zachowania po utracie jednego toru.

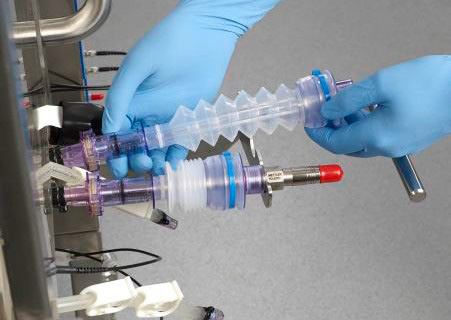

Źródło: Pall/Cytiva — oficjalna broszura Allegro STR, s. 4. Fotografia ilustruje rozwiązanie rodziny, nie osobną rewizję STR 50.

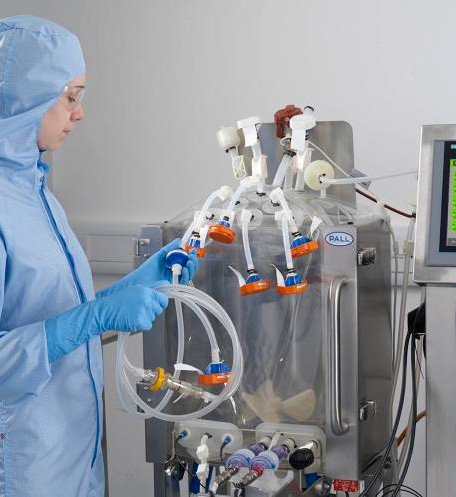

Źródło: Pall/Cytiva — oficjalna broszura Allegro STR, s. 9. Ujęcie rodzinne, bez jednoznacznego oznaczenia pojemności na fotografii.

Hardware sterowania: Siemens PLC i SIMATIC IPC477D

Producent jawnie opisuje kontroler oparty na Siemens PLC, platformę Siemens TIA Portal oraz panel PC SIMATIC IPC477D z kolorowym ekranem dotykowym TFT 15,6 cala.

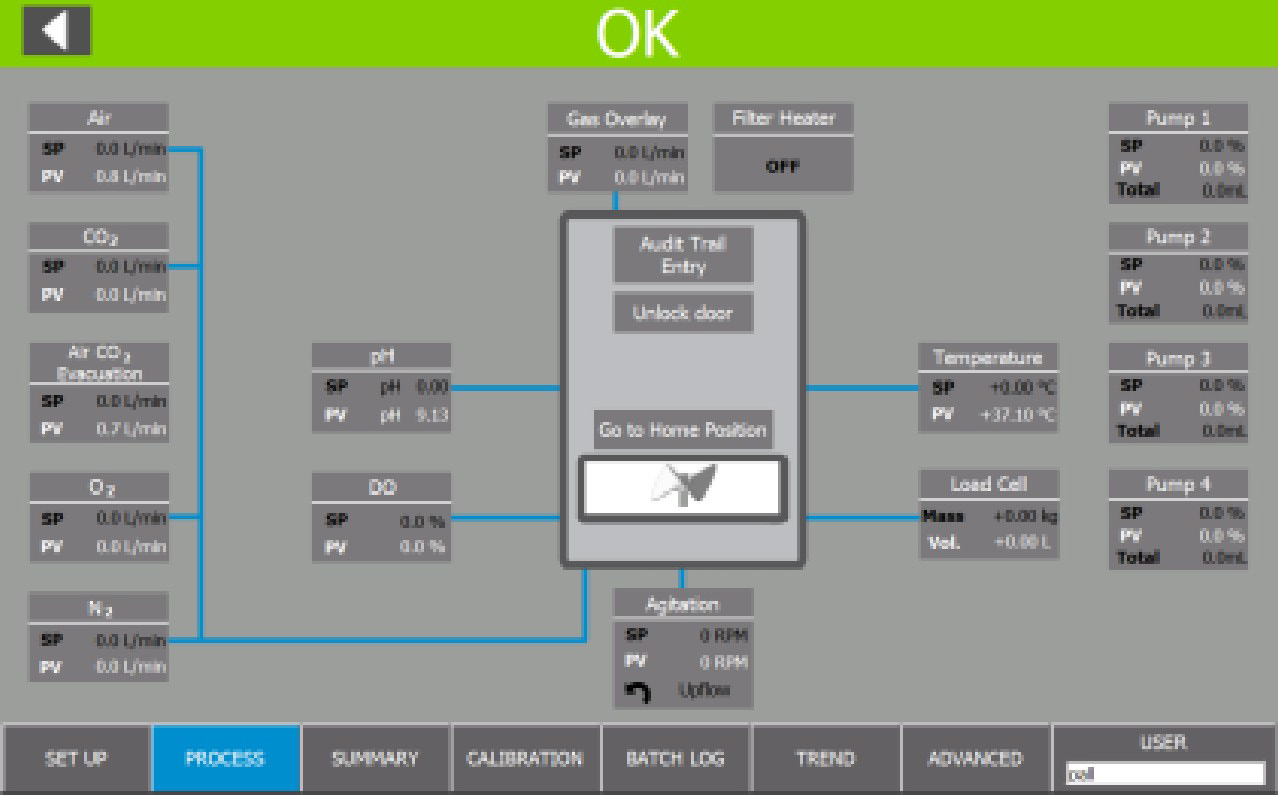

Na zrzucie ekranu procesu widać jednocześnie SP i PV dla przepływów Air, CO₂, Air CO₂ Reduction, O₂ i N₂, a także overlay, filter heater, pH, DO, temperaturę, load cell, cztery pompy oraz agitation. Pasek nawigacji zawiera m.in. SET UP, PROCESS, SUMMARY, CALIBRATION, BATCH LOG, TREND, ADVANCED i USER. Jest to dowód zakresu interfejsu z broszury, nie dowód konkretnej wersji aplikacji na każdym dostarczonym systemie.

Źródło: Pall/Cytiva — oficjalna broszura Allegro STR, s. 6. Zrzut oprogramowania rodziny; rewizja i wersja runtime nie są widoczne.

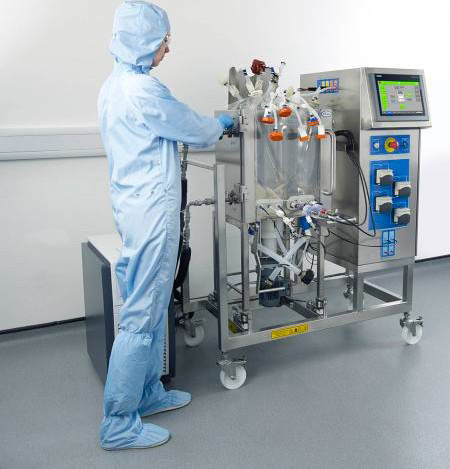

Źródło: Pall/Cytiva — oficjalna broszura Allegro STR, s. 6. Broszura nie podpisuje pojemności tego ujęcia, dlatego nie jest ono dowodem exact-model.

Oprogramowanie, konta i elektroniczne rekordy

Materiały producenta deklarują oprogramowanie sterujące rozwijane według bieżących wytycznych GAMP i przeznaczone do pracy w środowisku zgodnym z 21 CFR Part 11. Administrator może konfigurować użytkowników, uprawnienia i hasła. System zapisuje elektroniczne rekordy wewnętrznie, oferuje opcję backupu do systemu zewnętrznego, pokazuje alarmy i statusy oraz udostępnia audit trail w raporcie partii. GUI obsługuje kaskady, dostarczanie cieczy według masy lub czasu, komunikaty wymagające interwencji operatora i prowadzone procedury kalibracji.

Są to deklarowane funkcje, a nie wystarczający opis konfiguracji bezpieczeństwa konkretnej instalacji. Dla kopii dowodowej ważne są cztery warstwy czasu: czas PLC, czas panelu/runtime, czas systemu nadrzędnego i czas eksportu. Osobno należy zachować wartości procesowe, zdarzenia/alarmy, audit trail, konfigurację receptury, listę użytkowników i ról oraz projekt sterowania. Raport PDF lub wydruk może nie zawierać wszystkich metadanych rekordu źródłowego.

OPC i połączenie z SCADA

Broszura wprost podaje możliwość dołączenia do sieci nadrzędnej przez OPC oraz możliwość pełnego sterowania bioreaktorem z zewnętrznego SCADA. To najważniejsza potwierdzona granica cyber-fizyczna tego modelu. Nie opublikowano jednak, czy w danej rewizji chodzi o OPC Classic/DCOM, OPC UA czy bramę projektu zakładowego; nie podano portów, mechanizmu uwierzytelnienia, szyfrowania ani domyślnej polityki zdalnych zapisów.

Co potwierdzono, a czego źródła publiczne nie ustalają

Minimalny pakiet identyfikacyjny z działającego stanowiska

Bez zmiany nastaw procesu można zebrać dokumentację pozwalającą przejść od nazwy handlowej do dokładnego BOM i mapy komunikacji:

1. Zdjęcia tabliczek holdera, szafy, panelu IPC, PLC, modułów I/O, switcha, napędów pomp, MFC, transmitterów pH/DO, zasilaczy i interfejsów komunikacyjnych.
2. Numery katalogowe, seriale i rewizje wszystkich modułów oraz SKU STR50-* całego systemu.
3. Ekrany informacji systemowej HMI i PLC, wersję aplikacji, OS, firmware, BIOS oraz identyfikator projektu TIA, bez ujawniania haseł w zwykłej dokumentacji roboczej.
4. Mapę portów fizycznych i logicznych, adresy MAC/IP, VLAN, trasy i rzeczywiście obserwowane przepływy do SCADA, OPC, historian, MES i stanowisk serwisowych.
5. Eksport listy tagów z rozdzieleniem read/write, jednostkami, zakresami, źródłem PV, konsumentem, alarmami i trybem zastępczym.
6. Listę kont i ról, politykę haseł, mechanizm blokady, historię logowań i przypisanie kont serwisowych; sekrety powinny trafić do chronionego repozytorium, nie do artykułu.
7. Surowe rekordy batch, alarmy, audit trail, trendy oraz konfigurację czasu i synchronizacji; każdy eksport powinien mieć hash i udokumentowany moment pozyskania.
8. Kopię zatwierdzonego backupu konfiguracji i procedurę odtworzenia, razem z dowodem, że backup odpowiada bieżącemu hardware.

Ten pakiet pozwala dopiero ocenić adekwatne advisories komponentów, stan wsparcia OS i PLC, możliwość bezpiecznego odtworzenia oraz różnice pomiędzy recepturą zatwierdzoną i uruchomioną.

Preventive maintenance jako źródło pomiarów referencyjnych

Aktualny materiał Cytiva zaleca standardowo jedną wizytę preventive maintenance rocznie, z częstotliwością korygowaną przez serwis. Zakres obejmuje start systemu, emergency stop, transmitter ciśnienia, ochronę worka przed nadciśnieniem, przepływy air/CO₂ evacuation i overlay, pomiary Air/CO₂/O₂/N₂, oględziny pomp i prędkość obrotową, temperaturę grzałki filtra, load cells, mikrowyłączniki interlocków, prędkość i kierunek mieszania, sensor poziomu, TCU, DO, pH i dokładność temperatury. Wymieniane elementy mogą obejmować dwa polimerowe przewody optyczne pH/DO i dwa filtry powietrza szafy.

Raport serwisowy ma zawierać wyniki as-found i as-left, identyfikację przyrządów wzorcowych, daty kalibracji, listę wymienionych części i zmiany konfiguracji.

Udokumentowany proces rAAV: exact-model i nastawy

Badanie z 2021 r. identyfikuje STR 50-JC110-R-SU, sondę pH Mettler Toledo InPro3253/225/Pt1000 (52200966), sondę DO InPro 6800/12/220 (52002569) i biocontainer 6412-0927L. Jako N-1 STR 50 rozpoczął pracę przy 20 l, a po dwóch dniach został dopełniony do 50 l.

Parametr N-1	20 l	50 l
moc na objętość	30 W/m³	30 W/m³
mieszanie	65 rpm	88 rpm
air sparge	0,1 l/min	0,1 l/min
overlay	0,2 l/min	0,2 l/min
DO	40%	40%
temperatura	37°C	37°C
pH	preconditioning 10% CO₂, bez aktywnej kontroli po inokulacji	tak samo

W produkcyjnym porównaniu STR 50 pracował przy 25 l przed dopełnieniem i 47,5 l po nim, z 70 i 88 rpm. Air pozostawało 0,1 l/min, overlay 0,2 l/min, a P/V 30 W/m³. Opublikowane nastawy PID obejmowały dla DO: setpoint 40, P=5, I=500, D=0 i dead-band 0; dla temperatury: setpoint 37, P=20, I=500 i D=0. To parametry konkretnego doświadczenia, nie ustawienia fabryczne ani zalecenie do innych procesów.

Udokumentowany proces hMSC na mikrocarrierach

Nota aplikacyjna opisuje 30-litrową hodowlę ludzkich mezenchymalnych komórek zrębowych na kolagenowych mikrocarrierach SoloHill. Reaktor inokulowano przy 3000 komórek/cm² i gęstości nośników 10 cm²/ml. Nastawy obejmowały 30 rpm, 37°C, pH 7,35, DO 50%, overlay jako sterowanie podstawowe i dozowanie zasady jako wtórne; suplement fed-batch dodano trzeciego dnia, a hodowla trwała sześć dni.

Przy zbiorze zatrzymano kontrolery, pozwolono nośnikom osiadać, wykonano płukania PBS i trawienie TrypLE, a zawiesinę przesłano przez sito 70 µm. Autorzy raportują 22 miliardy komórek po sześciu dniach, średnią żywotność 97% oraz około 0,79 miliarda komórek na litr. Dane pokazują rzeczywiste wykorzystanie systemu, ale nie identyfikują CPU PLC, firmware ani sieci stanowiska; nie mogą służyć do wnioskowania o cyberkonfiguracji.

Granice względem STR 200

Podobny HMI i wspólna rodzina nie uzasadniają kopiowania konfiguracji I/O, zakresów ani BOM. Fotografia większego holdera bez podpisu nie jest zdjęciem STR 50, a oznaczenie Allegro STR 2 identyfikuje inną generację.

Cena, dostępność i dokumentacja zamówienia

Nowy system jest konfigurowany i wyceniany na zapytanie. Cena zależy co najmniej od napięcia, wariantu redundantnego, biocontainera, sensorów, pomp zewnętrznych, TCU, zakresu integracji, dokumentacji kwalifikacyjnej, FAT/SAT i umowy serwisowej. Wtórna oferta bez kompletnej konfiguracji nie daje porównywalnej ceny całego stanowiska.

Producent opisuje certyfikat kwalifikacji systemu, test przed wysyłką i opcjonalny FAT z udziałem klienta. Dostępne mają być protokoły IV, OV, FAT i SAT, a każdej partii worków towarzyszy certyfikat; dla sensorów single-use dostarczane są dane kalibracyjne. W inwentaryzacji dokumentów trzeba zachować rewizję i datę, ponieważ broszura 2023 oraz późniejszy materiał serwisowy Cytiva z 2025 r. reprezentują różne momenty cyklu życia portfolio.

Źródła

• Pall/Cytiva — Allegro STR, oficjalna broszura i tabela techniczna — SKU, parametry, Siemens PLC/TIA, IPC477D, OPC/SCADA, rekordy, sensory, MFC, pompy i obrazy.
• Cytiva — preventive maintenance Allegro STR — zakres testów, części i dokumentacja as-found/as-left.
• Cell & Gene Therapy Insights — porównanie STR 50 i STR 500 w produkcji rAAV — exact SKU, numery osprzętu i parametry rzeczywistych przebiegów.
• Sartorius — nota Pall o ekspansji hMSC w Allegro STR 50 — proces 30 l, mikrocarriery, nastawy i wynik zbioru.
• Cytiva — usługi dla urządzeń — bieżący kontekst obsługi serwisowej portfolio.

Weryfikacja źródeł i obrazów: 8 września 2026 r. Wersja karty: 2.0.
