Merck / MilliporeSigma Mobius iFlex 1000 L

Mobius iFlex 1000 L jest skalą nowej rodziny iFlex o zakresie 200–1000 L; starszy Mobius 1000 L należy do wcześniejszej generacji.

Geometria i gazowanie

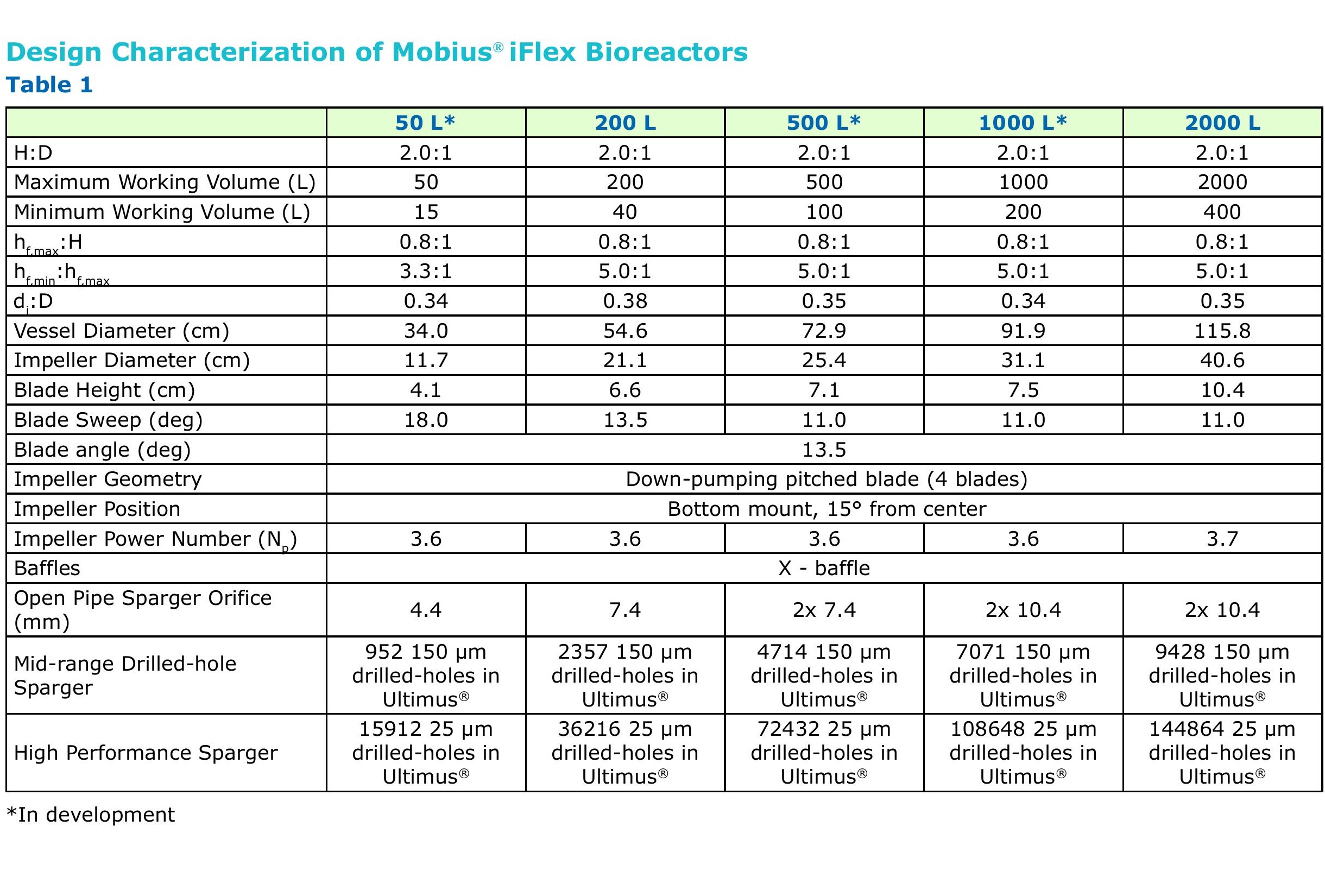

Projekt ma H:D 2:1, naczynie o średnicy 91,9 cm i mieszadło 31,1 cm z Np 3,6. Dwa open pipe mają po 10,4 mm. Sparger pośredni obejmuje 7071 otworów 150 µm, a high-performance 108 648 otworów 25 µm. Zakres roboczy 200–1000 L daje turndown 5:1.

Główne kanały air/O2 skaluje się do 150 SLPM. Projektowa liczba vent filters dla 1,5-krotności maksymalnego przepływu wynosi pięć, wliczając backup.

Identyfikacja generacji i automatyki

Gwiazdką w tabeli guide oznaczono skale 50, 500 i 1000 L, a przypis brzmi in development. Pełne potwierdzenia w finalnych systemach opisano dla 200 i 2000 L. Parametry 1000 L są zatem wartościami scharakteryzowanego projektu, nie gwarancją seryjnego BOM.

W starszej rodzinie nazwa Mobius 1000 L występuje bez iFlex. Materiały wcześniejszej generacji opisują m.in. zewnętrzną pętlę SensorReady oraz inną konstrukcję.

Koncepcja rodziny obejmuje naczynie na trzech komórkach wagowych, wieżę fed-batch, opcjonalną perfuzję Cellicon, MFC, pompy i połączenia sond.

Nowy iFlex używa worków Ultimus, trzech typów spargerów i modułowej architektury fed-batch/perfusion z opcją DeltaV.

Skutki i kontrole

Główne kanały air i O2 mają w tabeli projektu zakres 0,6–150 SLPM. Dla CO2 podano do 37 SLPM, a podstawowy N2 i kanały opcjonalne do 50 SLPM.

Element gazowania	Wartość projektowa 1000 L
Open pipe	dwa otwory po 10,4 mm
Sparger pośredni	7071 otworów 150 µm
Sparger high-performance	108 648 otworów 25 µm
Maksymalny przepływ	150 SLPM
MFC air/O2 core	0,6–150 SLPM
MFC CO2 core	0,2–37 SLPM

Przewodnik projektowy wylicza pięć filtrów wentylacyjnych dla skali 1000 l, wliczając filtr zapasowy, przy 1,5-krotności maksymalnego gazowania.

Mieszanie i kontrola transferu skali

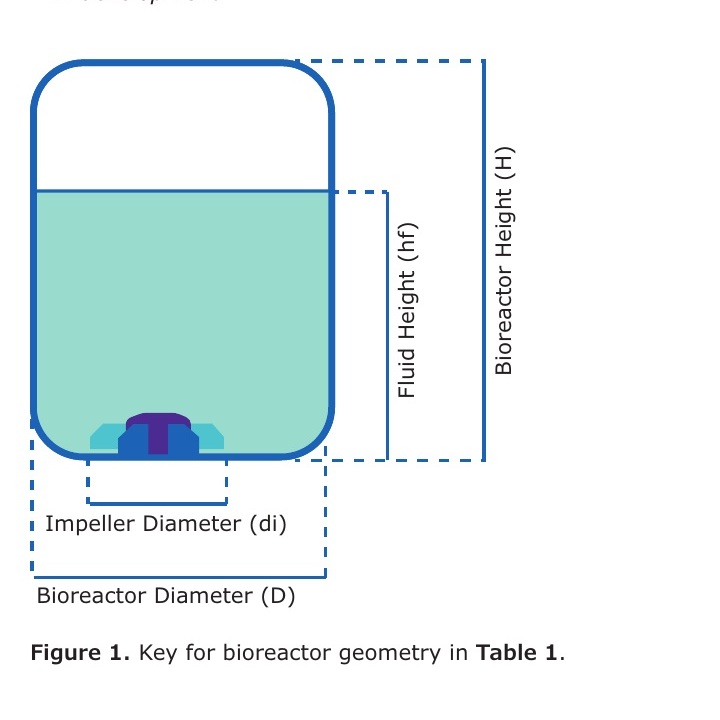

Projekt zachowuje H:D = 2:1, stosunek średnicy mieszadła do naczynia około 0,34 i liczbę mocy 3,6. Dolne czterołopatkowe mieszadło typu down-pumping jest ustawione 15° poza osią i ma żebra stabilizujące.

Producent charakteryzuje rodzinę dla gęstości mocy do 100 W/m³, prędkości końcówki poniżej 2,2 m/s i czasu mieszania poniżej 35 s.

Szczególnie groźne są wartości procentowe bez pełnej skali urządzenia. Ten sam sygnał 50% oznacza inny przepływ po zmianie MFC.

Sondy, PAT i jakość danych

Rodzina przewiduje pH, DO, pCO2, viable cell density, temperaturę i wagę oraz gotowość do Raman i autosamplera MAST.

Pompy i architektura perfuzji

Koncepcja iFlex przewiduje trzy do pięciu pomp w wieży fed-batch oraz opcjonalną wieżę Cellicon z pompą lewitującą, czujnikami przepływu i ciśnienia.

Komponenty automatyki

System obejmuje kontroler, HMI/OS, switch, MFC, Arc Module, napęd i narzędzia zdalne.

Udokumentowane fakty o automatyce Mobius

Karta opisuje Merck / MilliporeSigma Mobius iFlex 1000 L. Udokumentowana skala: 200–1000 L roboczo. Merck Common Control Platform bazowo używa GE iFIX i integruje się z siecią zakładu przez OPC. CCP ma edytor receptur z sześcioma fazami, grupami akcji, operacjami start/stop/jump, setpointami, alarmami, komunikacją DCS, trendami, tabular log oraz Read Only Database. Użytkownicy mogą być zarządzani lokalnie lub domenowo w czterech konfigurowalnych grupach dostępu.

Mobius iFlex oferuje opcjonalną stację Emerson DeltaV z dotykowym HMI 18,5 cala. Mobius Breez jest odrębną platformą: basestation hub, CO2 box, cztery POD-y i kasety 2 ml, komputer połączony trzema portami USB 2.0 oraz około 17 dni lokalnej retencji danych. Sieć Breez jest opcjonalna przez komputer.

Galeria urządzenia i rzeczywiste widoki sterowania

Merck / MilliporeSigma Mobius iFlex 1000 L — oficjalny lub pochodny materiał techniczny z dokumentacji produktu. Źródło: Merck / MilliporeSigma.

Merck / MilliporeSigma Mobius iFlex 1000 L — oficjalny lub pochodny materiał techniczny z dokumentacji produktu. Źródło: Merck / MilliporeSigma.

Merck Mobius — rzeczywisty widok interfejsu sterowania; profil właściwej platformy. Źródło: Merck / MilliporeSigma.

Merck / MilliporeSigma Mobius iFlex 1000 L — oficjalny lub pochodny materiał techniczny z dokumentacji produktu. Źródło: Merck / MilliporeSigma.

Merck / MilliporeSigma Mobius iFlex 1000 L — oficjalny lub pochodny materiał techniczny z dokumentacji produktu. Źródło: Merck / MilliporeSigma.

Źródła

• Mobius iFlex Scalability and Performance Guide PG12163EN.
• Starsza rodzina Mobius — oficjalna nota skalowania, materiał porównawczy.
