- Producent urządzenia / marka
- GE Healthcare Life Sciences (legacy; Cytiva)
- Grupa katalogowa
- Cytiva / Pall / GE Healthcare Life Sciences
- Rodzaj pozycji
- historyczny model / rodzina, nie konkretna oferta
- Model / rodzina
- WAVE Bioreactor System 2/10
- Typ rekordu
- starszy jednorazowy bioreaktor kołyskowy
- SKU / numer katalogowy
- BASE2/10 EH 28-9377-86
- Skala
- Cellbag 2 i 10 L; typowo do 1 i 5 L roboczo
- Architektura sterowania
- C3 — Zewnętrzny PC jako główny HMI lub kontroler
- Ryzyko rebrandingu
- wysokie — WAVE Bioreactor System 2/10 należy do historycznej ciągłości WAVE Biotech/GE Healthcare/Cytiva, w której podobne moduły i nazwy występują w kilku generacjach; tabliczka i kody muszą odróżnić model, bez uznawania WAVE 2/10 i Xuri W5 za tożsame.Podstawa: exact-manual; sprawdzono: 2026-09-07
- Niepewność BOM
- wysoka — WAVE Bioreactor System 2/10 jest modułowym systemem z bazą, lid, workiem, heaterem oraz opcjonalnym kontrolerem perfuzji i gazu; zestawy rynku wtórnego bywają mieszane, a CPU, PCB, storage, firmware, porty i zgodność rewizji są niepubliczne.Podstawa: exact-manual; sprawdzono: 2026-09-07
Indeks danych technicznych
Parametry urządzenia i wariantów
Interfejsy, sieć i protokoły
| Parametr | Wartość |
|---|---|
| Interfejs fizyczny | USB |
Pozostałe potwierdzone parametry
| Parametr | Wartość |
|---|---|
| Base | 28-9377-86, serial, EH, software 2.61/2.64/inne, PCB/storage/porty |
| Moduły | 28-9884-64, 28-9377-95, 28-4116-39, 28-9376-33, seriale |
| Cellbag | 2/10 L, SKU/partia, DO/pH/perfusion, objętość, porty |
| Proces | rpm, kąt, temperatura, gaz, filter heater, alarmy, perfuzja |
| Pompy | model, funkcja, kierunek, przewód, kalibracja, porcja |
| Rozszerzenia | PC/logger/gateway, OS/software, interfejs, IP/porty, konta |
| Dane | ustawienia, logi, kalibracje, czas, retencja, hashe |
| Recovery | części, firmware, zasilacze, test modułów i stanu po restarcie |
| Sprzęt i komponent | Cellbag 2 L i 10 L; ok. 1/5 L working w udokumentowanych procesach |
| Sprzęt i komponent | Perfusion Controller PERFCONT2E 28-9884-64 |
| Sprzęt i komponent | CO2/Air Controller CO2MIX20 28-9377-95 |
| Sprzęt i komponent | Filter Heater FLTHTR2 28-4116-39 |
| Sprzęt i komponent | opaque Lid 2/10 LID2/10W 28-9376-33 |
| Sprzęt i komponent | Cellbag 2 L DO 28-9376-52 / 10 L DO 28-9376-62 |
| Oprogramowanie lub tryb | 2.61 — podana w oficjalnej nocie aplikacyjnej |
| Oprogramowanie lub tryb | 2.64 — widoczna na panelu konkretnego używanego egzemplarza; nie jest dowodem zakresu całej serii |
| Sprzęt i komponent | zakres karty: historyczny system rocking dla Cellbag 2/10; należy odróżnić go od ReadyToProcess WAVE 25 i Xuri W25 |
| Sprzęt i komponent | naczynie/holder, disposable, napęd, I/O, OIT i stacja serwerowa są osobnymi elementami BOM |
| Sprzęt i komponent | logo Xcellerex, GE, Pall lub Cytiva jest wskaźnikiem epoki, nie dowodem wersji automatyki |
| Sprzęt i komponent | mapę sensorów, pomp, gazów, load cells i linii trzeba potwierdzić dla konkretnego disposable i szafy |
| Oprogramowanie lub tryb | właściwa warstwa sterowania: lokalny kontroler właściwy dla tej generacji; interfejsów następców nie należy przypisywać historycznemu egzemplarzowi |
| Oprogramowanie lub tryb | wersje OS, HMI/runtime, PLC, bazy, licencji i projektu identyfikuje się niezależnie |
| Oprogramowanie lub tryb | brak CVE po nazwie WAVE Bioreactor System 2/10 nie obejmuje komponentów Windows, SQL, Wonderware, Rockwell, UNICORN ani gatewaya |
| Oprogramowanie lub tryb | backup obejmuje projekt PLC/HMI, receptury, bazę, konta, licencje i konfigurację sieciową |
| Oprogramowanie lub tryb | zgodność Part 11 wymaga zweryfikowanego wdrożenia ról, audit trail, retencji i procedur |
szacunkowy przedział zakupowy
Cena i podstawa wyceny
- Czego dotyczy kwota
- Szacunek dla sprawnego, kompletnego stanowiska odpowiadającego karcie „WAVE Bioreactor System 2/10” (Cellbag 2 i 10 L; typowo do 1 i 5 L roboczo), przed kosztami VAT, transportu, FAT/SAT, kwalifikacji, materiałów jednorazowych i integracji zakładowej.
- Metoda
- Nie znaleziono publicznej ceny dokładnie tej konfiguracji. Przedział wyznaczono z segmentu P3, skali i złożoności sterowania C3, a następnie skonfrontowano z punktem rynkowym: BioNex — refurbished WAVE 25 za 17 500 USD. To estymacja planistyczna, nie oferta.
- Pewność
- niska
- Weryfikacja
- 2026-09-03
Źródło / punkt porównawczy: BioNex — refurbished WAVE 25 za 17 500 USD.
Zastosowania
Ustalenia pierwszej fazy
Starsza, modułowa generacja rocking-motion z lokalnym sterowaniem; oficjalny opis procesu wskazuje software 2.61, a fotografia konkretnego egzemplarza z rynku wtórnego pokazuje 2.64.
Źródła identyfikacji
- oficjalna dokumentacja GE/Cytiva WAVE 2/10
- oficjalna nota aplikacyjna WAVE 2/10
- oficjalna lista elementów systemu
- archiwalna fotografia używanego egzemplarza UniGreenScheme
- Cytiva — oficjalny katalog instrukcji IFU
- Cytiva — Xcellerex XDR-10 Operating Instructions 29-0645-86 AA
- Cytiva — Xuri W25 Product Documentation 29087820/29064922
- GE Healthcare/Cytiva — porównanie WAVE 2/10 i Xuri W25 z diagramem architektury
- Cytiva — XDR-50 z APS, parametry i Wonderware
Ostatnia kontrola rekordu: 2026-09-09.
WAVE Bioreactor System 2/10 to starsza generacja jednorazowego bioreaktora kołyskowego GE Healthcare, dziś spotykana głównie jako wyposażenie legacy i na rynku wtórnym. Pracuje z workami Cellbag o pojemności nominalnej 2 lub 10 L; w udokumentowanych konfiguracjach perfuzyjnych odpowiadało to około 1 i 5 L objętości roboczej.

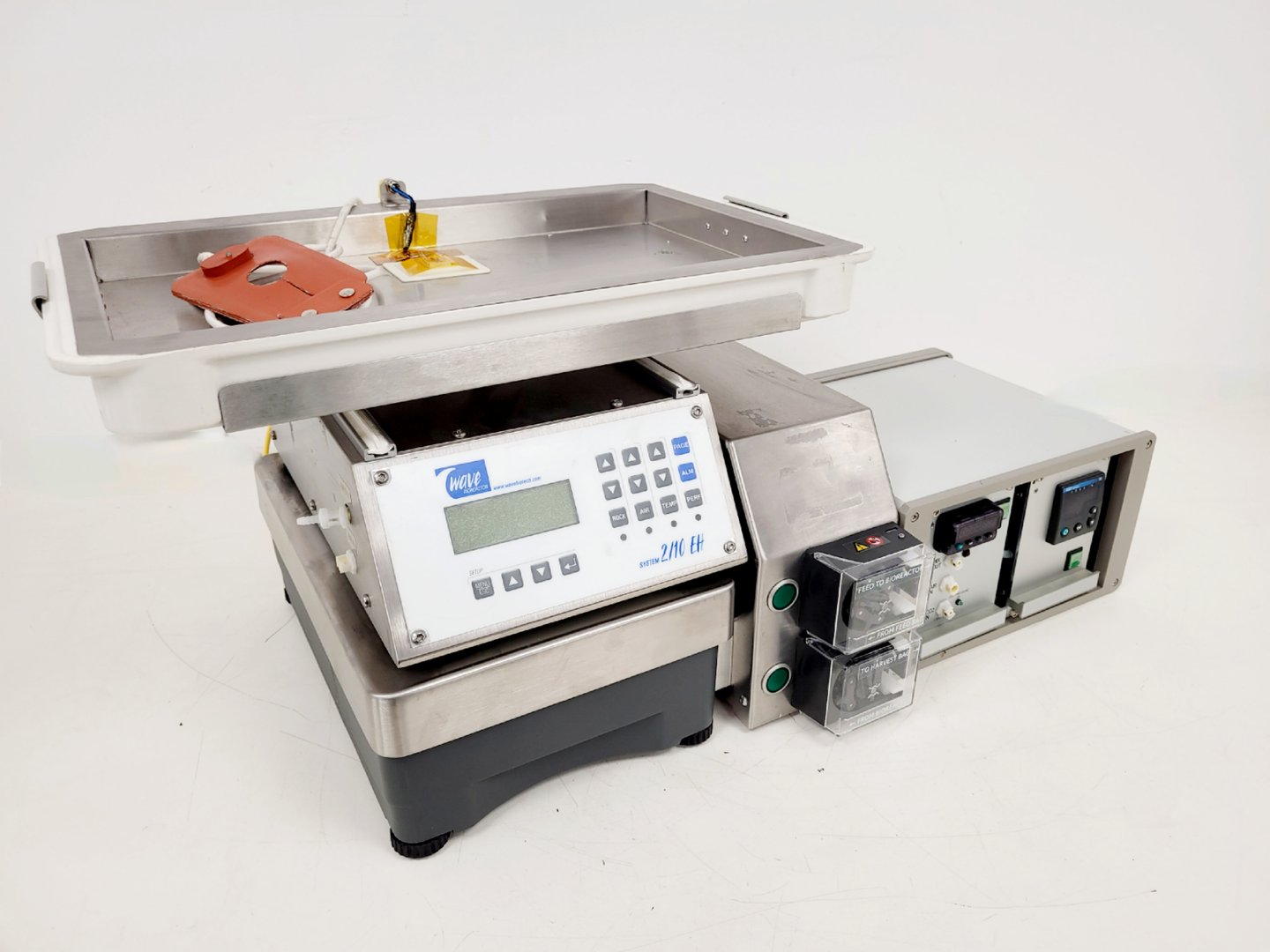

GE WAVE Bioreactor System 2/10 EH — stanowisko. Źródło obrazu: shop.unigreenscheme.co.uk.
Skrócona karta techniczna
| Element/cecha | Dane potwierdzone | Znaczenie |
|---|---|---|
| Base | BASE2/10 EH, 28-9377-86 |
lokalne kołysanie i ogrzewanie |
| Cellbag | 2 L i 10 L | w udokumentowanych procesach ok. 1 i 5 L roboczo |
| Perfusion Controller | PERFCONT2E, 28-9884-64 |
półciągłe dodawanie/odbiór medium |
| CO2/Air | CO2MIX20, 28-9377-95 |
osobny moduł gazowania |
| Filter Heater | FLTHTR2, 28-4116-39 |
ochrona filtra wylotowego przed kondensacją |
| Lid | LID2/10W, 28-9376-33 |
nieprzezroczysta pokrywa 2/10 |
| Cellbag z DO | 2 L 28-9376-52; 10 L 28-9376-62 |
konkretne warianty worków perfuzyjnych |
| Software | 2.61 w oficjalnej nocie; 2.64 na panelu jednego używanego egzemplarza | |
| Sterowanie sieciowe | nie przenosić architektury WAVE 25 | |
| Status | legacy | kluczowe są kompletność, części i dokumentacja |
| Półka | P3 — profesjonalny system laboratoryjny |
Identyfikacja i konfiguracja sprzętowa
Udokumentowane elementy ekosystemu obejmują Perfusion Controller PERFCONT2E (28-9884-64), CO2/Air Controller CO2MIX20 (28-9377-95), Filter Heater FLTHTR2 (28-4116-39) i nieprzezroczystą pokrywę LID2/10W (28-9376-33). Dla perfuzji występowały między innymi worki Cellbag 2 L z DO 28-9376-52 oraz 10 L z DO 28-9376-62.
W oficjalnym opisie procesu perfuzyjnego podano między innymi 10 rpm i kąt 6° oraz półciągłe porcje medium po 50 mL. Parametry krytyczne obejmują prędkość i kąt kołysania, temperaturę, przepływ i skład gazu, dawkę oraz kierunek pompy, ogrzewanie filtra, pH, DO i drożność linii.
Sterowanie, software i firmware
Oficjalna nota aplikacyjna wymienia wersję software 2.61. Fotografia panelu konkretnego urządzenia sprzedawanego przez UniGreenScheme pokazuje 2.64; jest to przydatny dowód istnienia tej wersji; nie dowód, że była ostatnią wersją albo występowała we wszystkich rewizjach.

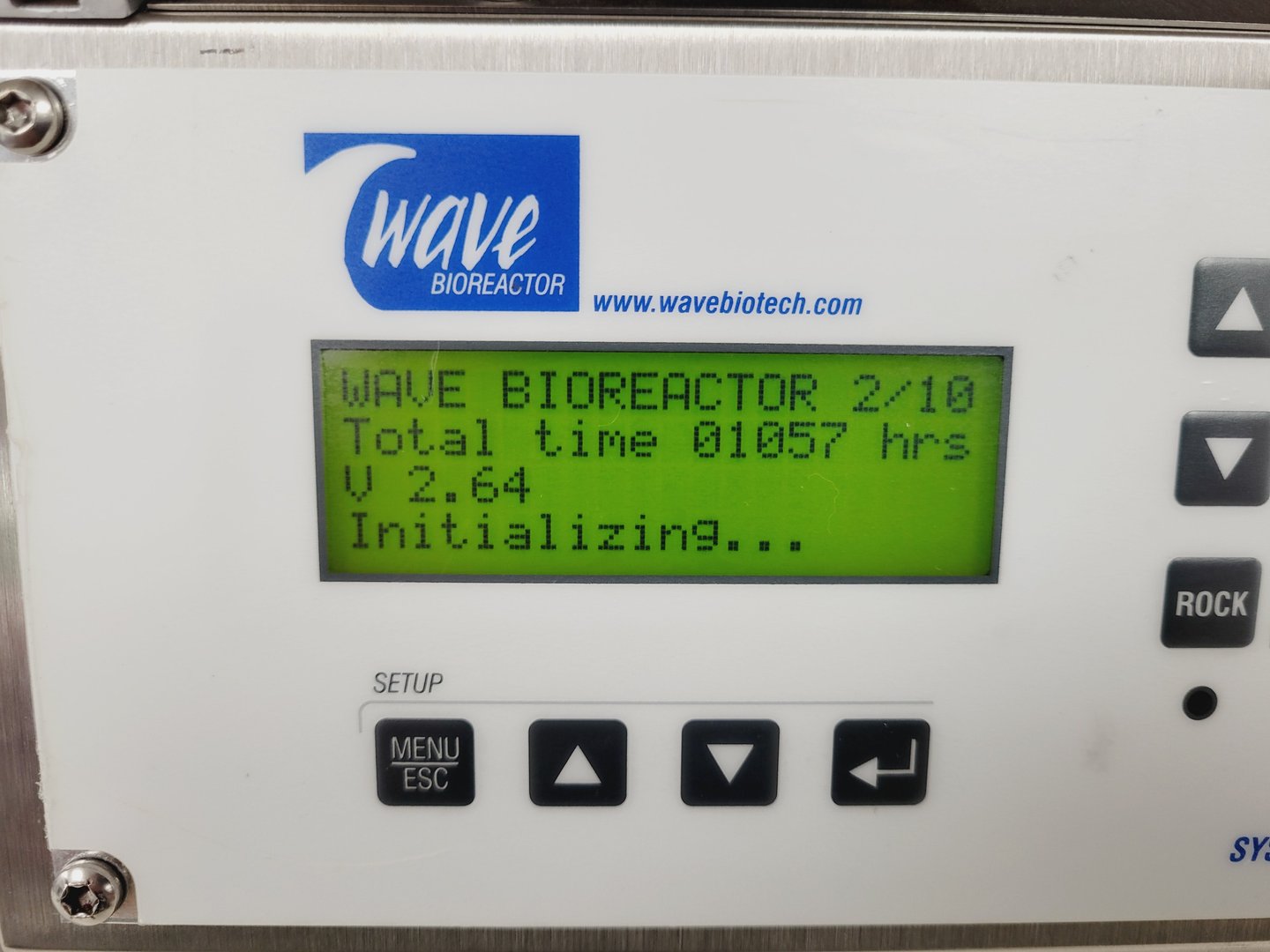

Panel używanego GE WAVE 2/10 z numerem wersji. Źródło obrazu: shop.unigreenscheme.co.uk.
Profil bezpieczeństwa
W systemach legacy częstym rozszerzeniem granicy zaufania jest wyposażenie dodane przez użytkownika: komputer rejestrujący, konwerter USB/serial, przekaźnik, zewnętrzny logger albo gateway.
Znaczenie rynku wtórnego
Xuri W25 ma inną skalę niż WAVE Bioreactor 2/10, CBCU, zewnętrzny UNICORN i udokumentowaną łączność sieciową.
Cellbag jako element procesu i dowodu
Worek jest jednocześnie naczyniem, barierą sterylną i elementem hydrodynamiki. W przywołanych procesach perfuzyjnych wykorzystywano około 1 i 5 L.
Cellbag z DO 28-9376-52 lub 28-9376-62 ma inną funkcję niż worek bez sensora.
Kołysanie i parametry procesu
W udokumentowanym procesie użyto 10 rpm i kąta 6°.
CO2MIX20 i gaz
CO2MIX20 28-9377-95 jest osobnym kontrolerem, nie funkcją software base. Ten sam kod występuje w pokrewnych zestawach; nie gwarantuje identycznej rewizji firmware.
Filter Heater FLTHTR2
Grzałka filtra 28-4116-39 ogranicza kondensację w torze wylotowym.
Niezależny pomiar potwierdza działanie.
Perfusion Controller PERFCONT2E
Kontroler 28-9884-64 prowadził półciągłą perfuzję. Oficjalny materiał opisuje porcje około 50 mL. Jest to parametr procesu, nie techniczna granica wszystkich konfiguracji.
Kalibracja jest związana z materiałem i średnicą przewodu.
Bilans objętości
Masa pojemników oraz worka dostarcza niezależnego potwierdzenia.
Sensory DO i pH
Worki perfuzyjne mogły zawierać optyczny sensor DO, co potwierdzają kody 28-9376-52 i 28-9376-62.
Nie można stosować kalibracji worka WAVE 25 do legacy 2/10 bez procedury.
Lokalny panel i autonomia
System 2/10 ma lokalny panel, na którym można odczytać wersję oraz nastawy.
Wersja 2.61
Oficjalna nota aplikacyjna wymienia software 2.61. To źródło producenta i dowód, że taka wersja była używana w opisanym procesie.
Wersja 2.64 z rynku wtórnego
Fotografia UniGreenScheme ITEM-31129-006 pokazuje 2.64 na konkretnym używanym urządzeniu. Jest to dowód obserwacyjny o niższej mocy niż oficjalne release notes: potwierdza ekran egzemplarza, nie zakres całej serii.
CPU, PCB, storage i porty
Fotografuje się oznaczenia płyt, układów, pamięci i złączy; nie narusza kalibracji.
Najpierw ustala się napięcia/pinout i funkcję.
Rozszerzenia użytkownika
Spotykane konfiguracje as-built urządzeń legacy obejmują logger, komputer, konwerter USB/serial, moduł analogowy albo gateway do SCADA.
Każde rozszerzenie ma producenta, model, firmware, OS, port, adres, konto i funkcję.
Wyniki pełnego researchu Cytiva, Pall, GE i Xcellerex
Model, generacja i automatyka
Karta opisuje GE Healthcare / Cytiva WAVE Bioreactor System 2/10. Udokumentowana skala: Cellbag 2 i 10 L; typowo do 1 i 5 L roboczo. Nazwy Xcellerex, GE Healthcare Life Sciences, Pall Life Sciences i Cytiva występują w dokumentacji z różnych okresów; samo logo nie określa generacji sterowania.
WAVE Bioreactor System 2/10 jest wcześniejszą platformą rocking dla Cellbag 2/10.
Naczynie lub holder, jednorazowy biocontainer, napęd, szafa I/O, panel OIT, stacja software i serwer danych są odrębnymi składnikami. Parametry automatyki są przenoszone między rozmiarami tylko wtedy, gdy ta sama instrukcja jawnie obejmuje oba modele.
Materiał ilustracyjny i interfejsy

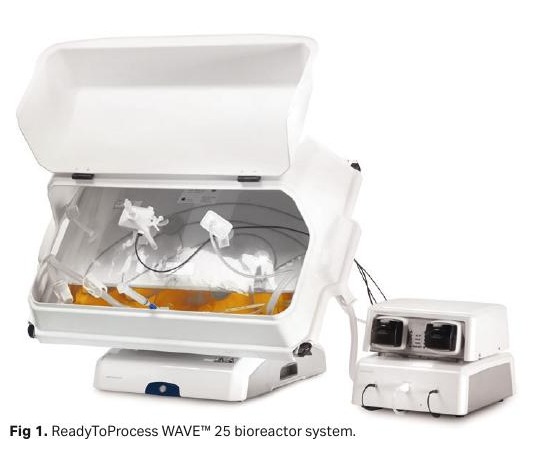

Źródło: oficjalna dokumentacja producenta lub archiwalny materiał rodzinny opisany w podpisie. Następca WAVE 2/10 — WAVE 25, pokazany wyłącznie jako kontekst rozwoju rodziny.

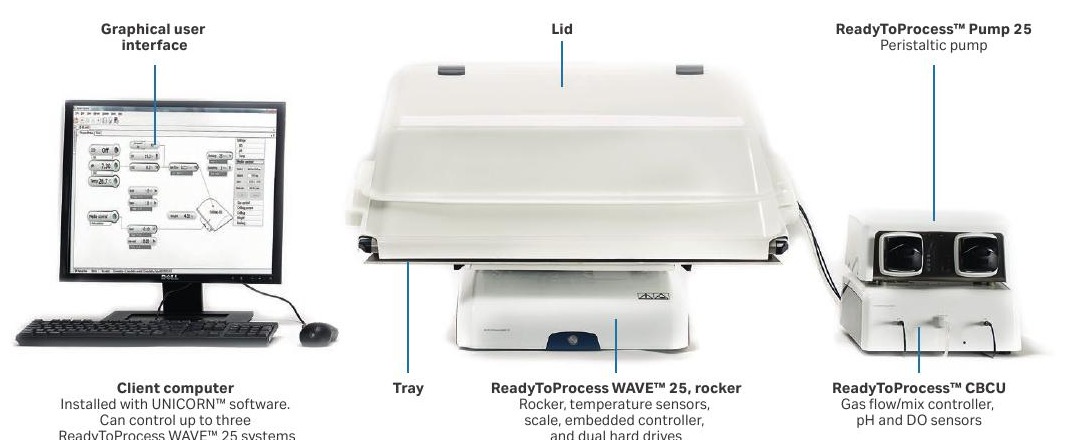

Źródło: oficjalna dokumentacja producenta lub archiwalny materiał rodzinny opisany w podpisie. Moduły późniejszego WAVE 25; nie są dowodem wyposażenia WAVE 2/10.

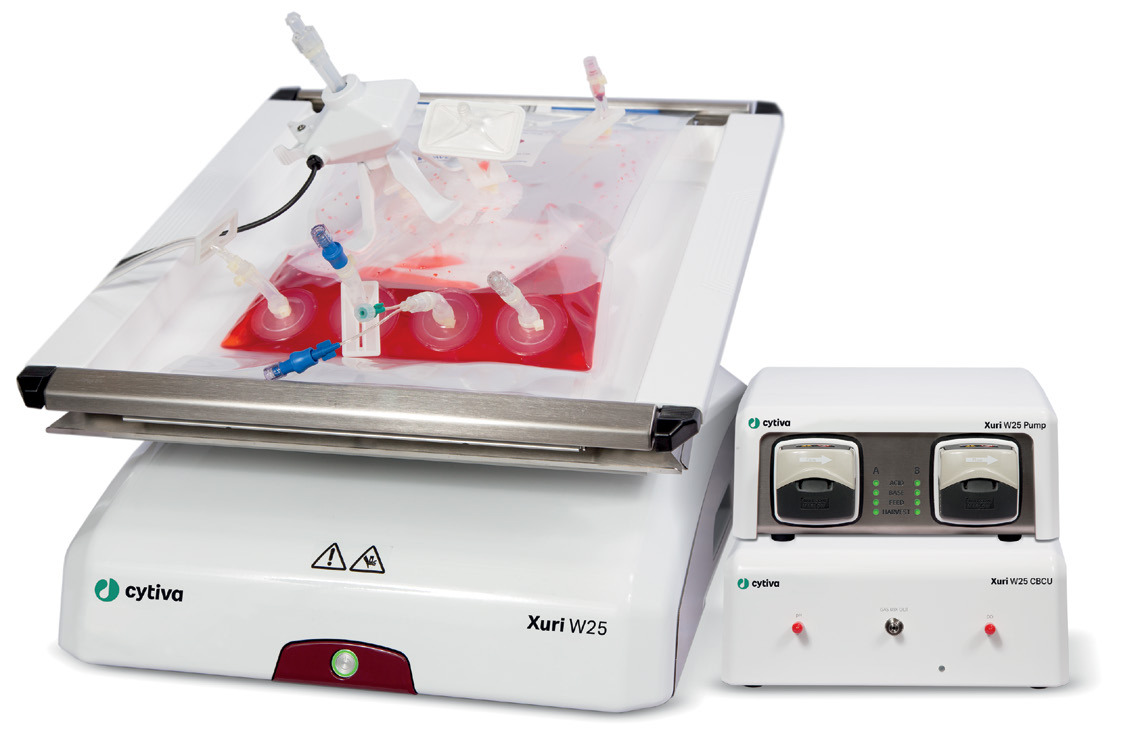

Źródło: oficjalna dokumentacja producenta lub archiwalny materiał rodzinny opisany w podpisie. Xuri W25 jako pokrewna późniejsza platforma rocking; nie jest dokładnym WAVE 2/10.
