T&J Bioengineering / TJXBIO Endura SUB C/F

W chińskim katalogu występują dwa warianty: Endura SUB C do hodowli komórek i Endura SUB F do fermentacji mikrobiologicznej. Aktualna oferta obejmuje nominalnie 0,5, 1,5, 3, 5 i 15 L, a producent podaje wspólny zakres roboczy od 0,15 do 10,5 L.

Endura SUB jest procesowym assembly: zawiera korpus, elementy mieszające i gazowe, porty, przewody, filtry, wybrane sensory oraz adaptery. Cyfrowe sterowanie zapewnia zewnętrzny process control system, na przykład CloudReady, Opti-Cell mini lub Intelli-Ferm mini, opcjonalnie połączony z D2MS.

PCS interpretuje typ naczynia, skaluje czujniki, steruje rpm, gazami, temperaturą i dozowaniem.

Producent, status i nazewnictwo

Chiński katalog rozdziela literę C jako naczynie do cell culture oraz F jako naczynie do microbial fermentation.

Karta Bio-Equip zaktualizowana w 2026 roku używa oznaczenia Endura SUB V4.0.

C kontra F

Wariant C jest pozycjonowany do komórek ssaczych, macierzystych, immunologicznych i innych procesów komórkowych. Wariant F służy mikroorganizmom, w tym procesom o większym zapotrzebowaniu na tlen.

Rozmiary i zakres roboczy

Nominalny rozmiar	Publicznie potwierdzone użycie	Potwierdzony kontekst sterowania
0,5 L	CHO, E. coli, iPSC; rozwój i screening	CloudReady, także układ ×8
1,5 L	E. coli i etap pośredni scale-up	CloudReady
3 L	CHO i T-cell;	Opti-Cell mini lub Intelli-Ferm mini
5 L	CHO fed-batch; nowy wariant pokazany w 2026 r.	Opti-Cell mini
15 L	CHO oraz E. coli; mała produkcja i scale-up	Opti-Cell mini lub Intelli-Ferm mini

Producent podaje zbiorczo 0,15–10,5 L working volume. Aplikacja T-cell podaje dla 3 L początkowo 0,9 L, a po feed maksymalnie 2,1 L; aplikacja CHO dla 5 L używa 1,5 L. Są to parametry eksperymentów, nie uniwersalne limity naczynia.

Rigid stirred-tank jako klasa konstrukcji

Producent opisuje geometrię zgodną z praktyką przemysłową i wymienność z odpowiednikami szklanymi. Nadal konieczne jest potwierdzenie rzeczywistych średnic, wysokości, położenia wirników, baffles i spargera.

Materiały zwilżane

W aplikacji 5 L potwierdzono korpus z poliwęglanu. Producent deklaruje testy kompletnego zestawu materiałów oraz możliwość dostarczenia raportów dotyczących cytotoksyczności, endotoksyn, charakterystyki chemicznej, cząstek i extractables/leachables. Wymienia zgodność z seriami ISO 10993; raporty są dostępne na żądanie.

Producent oferuje wariant bez komponentów metalowych przeznaczony do procesów wrażliwych.

Sterylizacja i dostawa

Materiały z 2026 roku wskazują napromienianie i gotowość do użycia z jednorazowym pH oraz nieinwazyjnym DO. Oficjalna karta dopuszcza też sondy wielorazowe.

Wirniki i przeniesienie napędu

Karta dystrybutora opisuje dla hodowli komórkowej dwa wirniki sześciopłatowe proste oraz jeden trójpłatowy pochylony.

Moment przechodzi z wielorazowego silnika PCS przez sprzęgło do jednorazowego układu mieszania.

Sparger i napowietrzanie

Karta V4.0 wymienia surface aeration, dolny sparger typu L oraz opcję straight-through.

Tubing, filtry i porty

Producent deklaruje standardowe porty i możliwość dostosowania tubing oraz filtrów. Karta dystrybutora wymienia PG13.5, custom materiał, średnicę i długość przewodów, kondensator albo ogrzewanie wydechu, zawór bezpieczeństwa i adapter wysokości elektrody.

Czujniki pH i DO

Producent akcentuje reusable DO jako sposób obniżenia kosztu; nowszy opis rozwiązania CGT wskazuje single-use pH oraz non-invasive DO. Aplikacje 3 L używały nieinwazyjnego DO, a aplikacja 15 L zanurzeniowych pH i DO.

Wariant sensora zmienia tor pomiarowy, czas odpowiedzi, procedurę kalibracji i mapowanie wejścia.

Temperatura i wymiana ciepła

Akcesoria obejmują vessel stands oraz cooling & heating; karta dystrybutora wymienia cooling finger oraz użycie zapasowego portu PG13.5.

PCS — granica aktywnego sterowania

Naczynie nie reguluje procesu. PCS dostarcza silnik, MFC lub rotametry, pompy, temperaturę, przetworniki sensorów, PID, HMI i alarmy. Oficjalna strona deklaruje zgodność z dowolnym PCS przy minimalnej liczbie adapterów oraz możliwość wykonania adaptera do systemu użytkownika.

Dane potwierdzone kontrolery T&J

CloudReady został użyty z Endura 0,5 i 1,5 L, w tym w ośmiokanałowym eksperymencie mikrobiologicznym. Opti-Cell mini został pokazany z 3, 5 i 15 L dla komórek. Intelli-Ferm mini zastosowano z 3 i 15 L oraz mniejszymi Endura w badaniu E. coli. Karta dystrybutora wymienia także Intelli-Ferm A/B.

Regulacja gazów i kaskady

W aplikacjach CHO oraz T-cell stosowano stały przepływ Air, DO sterowane przepływem O2 oraz pH sterowane CO2 jako kwasem. Aplikacja 15 L CHO podaje Air 0,06 L/min, a 3 L CHO 10 mL/min; to ustawienia konkretnych procesów.

Pompy, feed i masa

W aplikacji 3 L T-cell objętość wzrosła z 0,9 do 2,1 L, a CHO prowadzono fed-batch.

PAT i urządzenia satelitarne

Aplikacje trendują pH, DO, rpm, temperaturę, Air, O2, CO2 i N2; w iPSC analizowano również glukozę, mleczan, pCO2 i pO2. To opcje systemu, nie standard naczynia.

Integracja PAT poszerza granicę zaufania o OPC, pliki lub inne interfejsy.

D2MS i architektura danych

Funkcje obejmują zarządzanie urządzeniami i danymi, batch/run, analizę, projekty, DoE, APC, UDF, audit trail i zdalny dostęp.

Endura nie posiada własnej wersji D2MS. Publiczne OAJ 2.6.3–2.6.9, Updater 2.6.x i Native Data Logger 2.3.3–2.3.6 dotyczą hosta PCS.

Sieć i protokoły

Komunikacja istnieje między PLC, HMI, D2MS, analizatorami i urządzeniami satelitarnymi. Materiały potwierdzają OPC dla integracji oraz funkcje WebAccess i zdalnego sterowania.

Konta, role i zdalny serwis

D2MS deklaruje użytkowników i audit trail.

Uprawnienie do wyboru typu naczynia lub importu receptury jest krytyczne.

Proces E. coli

Proces E. coli został przeprowadzony w wielu skalach tej rodziny.

Dane potwierdzone zastosowania

CARE opublikował porównanie CHO 0,5–3 L, zastosowanie 15 L do ekspresji przeciwciała, scale-up 0,5–15 L według P/V i badanie nowego 5 L. Opisano też iPSC, ekspansję CD4+ T-cell 0,5→3 L oraz E. coli 0,5/1,5/3/15 L.

W eksperymencie 5 L CHO uzyskano maksymalną gęstość 18,3×10^6 cells/mL i titer 6598 mg/L; w eksperymencie 15 L podano 6,63 g/L.

Cena i segment

Oficjalne karty działają w trybie RFQ; wartości 0,00 są elementem szablonu, nie ceną. Bio-Equip publikuje dla Endura SUB V4.0 zakres 1 000–10 000; bez jawnej waluty, rozmiaru, C/F, sterylizacji i akcesoriów.

Naczynie sklasyfikowano w P2; pełny system z PCS, D2MS, sondami, gazami i walidacją jest znacznie droższy.

Instrukcje, raporty i schematy

Oficjalna strona oferuje raporty testowe i application notes po rejestracji lub na żądanie.

Udokumentowane fakty o D2MS i CloudReady

Karta opisuje T&J Bioengineering / TJXBIO Endura SUB C/F. Udokumentowana skala: 0,5 / 1,5 / 3 / 5 / 15 L nominalnie; 0,15–10,5 L roboczo dla całego portfolio. T&J rozróżnia poziomy zgodności D2MS: Native Basic, Native Pro, Native Pro required/recommended oraz All. FAQ producenta opisuje domyślną pracę w izolowanej sieci LAN bez bezpośredniego połączenia z Internetem oraz działanie sterowania bez usługi chmurowej.

D2MS ma architekturę rozproszoną: baza danych, data logger i user program mogą działać na różnych hostach. Producent podaje siedem poziomów dostępu, tryby Strict i Sloppy, eksport CSV/PDF, API, APC, triggery, feed czasowy i wykładniczy oraz pięciopunktowe nieliniowe skalowanie wyjścia regulatora. CloudReady może używać prywatnej chmury, gatewaya, profili CSV, skryptów i UDF Python oraz live video.

Strona CloudReady jawnie wymienia warianty z publicznym IP, port forwardingiem i reverse proxy FRP, a także TeamViewer, AnyDesk, VPN z remote desktop oraz VNC. Są to dostępne warianty wdrożenia, nie wyposażenie każdego urządzenia T&J.

Galeria urządzenia, architektury i zdalnego nadzoru

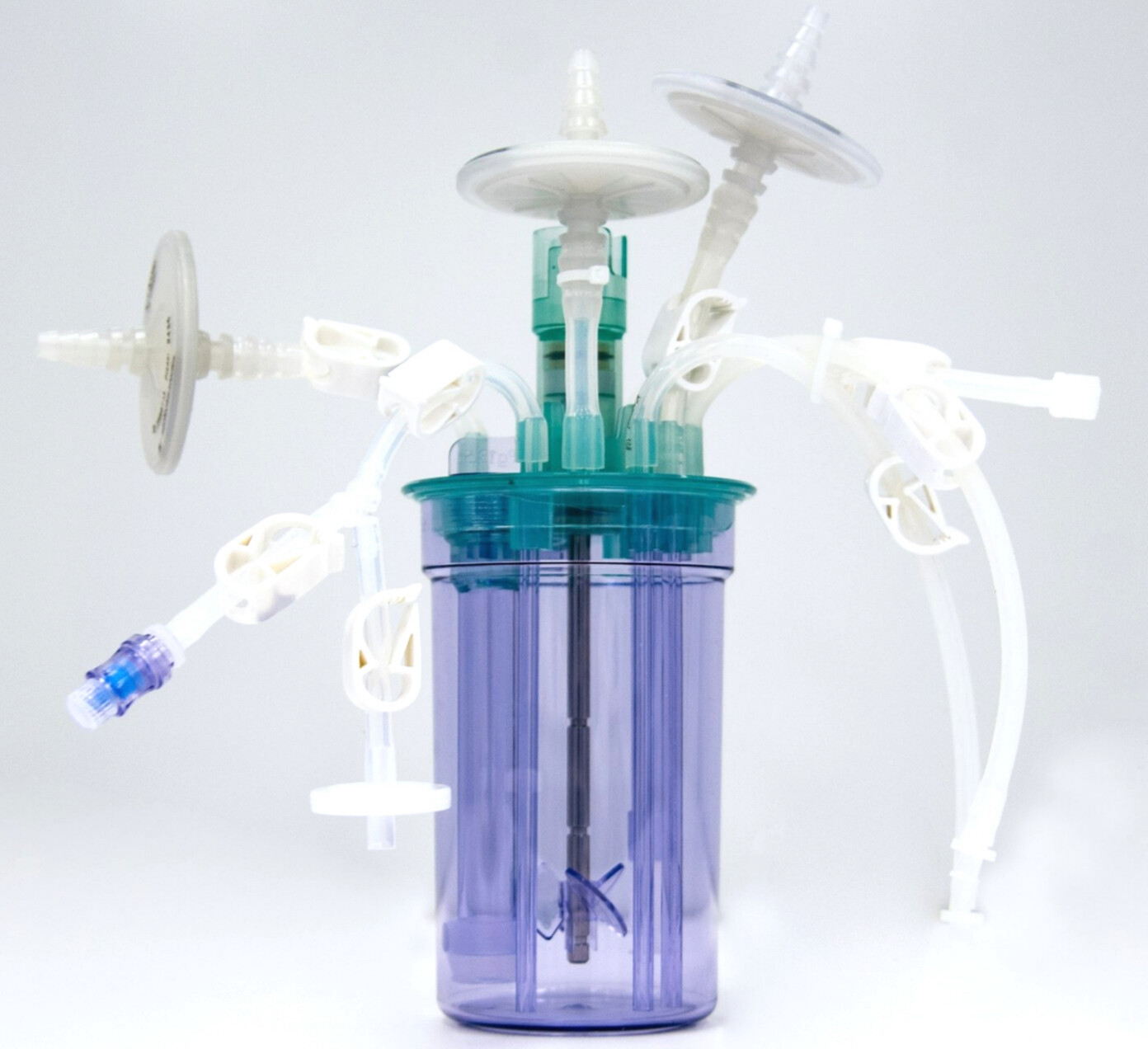

T&J Bioengineering / TJXBIO Endura SUB C/F — oficjalny lub dotychczas przypisany widok produktu/rodziny. Źródło: T&J/TJXBIO.

T&J CloudReady/D2MS — oficjalny widok architektury lub funkcji zdalnej; profil platformy, nie exact BOM urządzenia. Źródło: T&J/TJXBIO.

T&J CloudReady/D2MS — oficjalny widok architektury lub funkcji zdalnej; profil platformy, nie exact BOM urządzenia. Źródło: T&J/TJXBIO.

T&J CloudReady/D2MS — oficjalny widok architektury lub funkcji zdalnej; profil platformy, nie exact BOM urządzenia. Źródło: T&J/TJXBIO.

T&J CloudReady/D2MS — oficjalny widok architektury lub funkcji zdalnej; profil platformy, nie exact BOM urządzenia. Źródło: T&J/TJXBIO.
