T&J / TJXBIO — rodziny bioreaktorów i fermentorów współpracujące z D2MS

T&J Bioengineering, obecnie działające także pod marką TJXBIO, oferuje kilka odmiennych rodzin bioreaktorów, fermentorów i platform hodowlanych połączonych wspólnym ekosystemem sterowania. Obejmują one mikrobioreaktory 20–50 ml, laboratoryjne reaktory szklane, równoległe stanowiska wielokanałowe, sztywne naczynia single-use oraz stalowe instalacje pilotowe i produkcyjne. D2MS nie jest nazwą jednego modelu bioreaktora: jest warstwą programową stosowaną w różnych konfiguracjach sprzętowych.

Ta karta porządkuje urządzenia jako rodzinę techniczną. Szczegóły programu operatorskiego, jego wersji, hosta Windows, bazy SQL Server, kont, protokołów, plików instalacyjnych oraz podatności komponentów znajdują się w osobnym artykule T&J D2MS — Device and Data Management System.

Cecha przekrojowa	Zakres potwierdzony dla portfolio
Producent	T&J Bioengineering / TJXBIO
Rodzaje urządzeń	stirred-tank, fermentory microbial, bioreaktory cell-culture, platformy równoległe, rocking/wave oraz sztywne naczynia single-use
Najmniejsza udokumentowana skala	ATOM HT-50: 20–50 ml roboczo w 24 niezależnych reaktorach
Skala laboratoryjna	szkło i single-use od 0,25 l; typowo 3, 5, 7, 10, 15 albo 20 l nominalnie
Skala pilotowa i produkcyjna	rodziny Intelli-Ferm C/D oraz Opti-Cell C/D; konfiguracje projektowe od kilkunastu litrów do instalacji przemysłowych
Układy równoległe	2, 3, 4, 6, 12, 24, 32 oraz większa liczba kanałów zależnie od platformy
Główne warstwy sterowania	lokalny kontroler/PLC lub MCU, panel operatorski oraz opcjonalna albo wbudowana warstwa D2MS
Zastosowania	fermentacja mikroorganizmów, hodowle komórkowe, screening, rozwój procesu, DoE, PAT, scale-up i produkcja
Status portfolio	rodziny bieżące, konfiguracje wykonywane na zamówienie oraz instalacje legacy Minibox

Zakres rodziny i sposób identyfikacji

Wspólnym mianownikiem nie jest pojedyncza obudowa ani jeden sterownik. Portfolio łączy producent, przeznaczenie bioprocesowe oraz możliwość pracy z platformą D2MS. Poszczególne rodziny zachowują własne nazwy handlowe, skale i układy wykonawcze. Identyfikację konkretnego stanowiska należy więc prowadzić od nazwy rodziny i generacji, a dopiero później od wersji dołączonego oprogramowania.

Nazwy Intelli-Ferm odnoszą się przede wszystkim do fermentacji microbial. Opti-Cell oznacza konfiguracje do hodowli komórek. Litery A, B, Q, C i D opisują układ stanowiska oraz skalę: od pojedynczego reaktora stołowego, przez twin i systemy równoległe, po stalowe instalacje procesowe. Oznaczenia G2 i G3 rozdzielają generacje sterowania. Nazwy Mini, CloudReady, Minibox, ATOM HT i Miniwave HT obejmują odrębne platformy kompaktowe lub wysokoprzepustowe.

D2MS występuje ze stanowiskami Intelli-Ferm, Opti-Cell, CloudReady oraz jako modernizacja starszego Miniboxa; konfiguracje różnią się generacją kontrolera, naczyniem i edycją oprogramowania.

Mapa portfolio

Rodzina	Układ i skala	Charakterystyka sprzętowa
ATOM HT / HT-50	24 stirred tanks, 20–50 ml roboczo	mikrobioreaktory z magnetycznym mieszaniem, robotyką liquid handling, samplingiem i pomiarem ODC
Miniwave HT T25/T75	16 flasków T25 albo 12 T75; T25 5–12,5 ml	niezależne napędy rocking, kontrolowane środowisko inkubacji i możliwość pracy wielu jednostek headless
CloudReady	2, 4 lub więcej naczyń; 0,5/1,5/2 l	równoległa platforma microbial albo cell-culture z lokalnymi panelami, regulacją Peltiera i D2MS Native Pro
Minibox 1–5	moduły po 4 reaktory, 4–48+ kanałów; 0,25–2,4 l	wcześniejsze generacje równoległe wykorzystujące MiniControl, a w nowszych wdrożeniach D2MS/SCADA
Intelli-Ferm mini	pojedyncze 3/5/7/10/15 l	kompaktowy fermentor microbial ze szkłem albo Endura SUB, pompami, regulacją pH/DO i opcjonalnymi MFC
Opti-Cell mini	3/5/15 l; historycznie 0,25–15 l	konfiguracja cell-culture ze szkłem albo Endura SUB, kaskadami gazowymi i maksymalnie sześcioma pompami
Intelli-Ferm A G2	pojedyncze 3/5/7/10/15 l	druga generacja fermentora stołowego z panelem dotykowym i wbudowanym D2MS Embedded
Intelli-Ferm A G3	pojedyncze 3–20 l	trzecia generacja z kontrolerem MCU, dotykowym UI, D2MS Pro i opcjami obrazu procesu
Intelli-Ferm B G2/G3	2 × 3–20 l	twin z niezależnymi naczyniami i pięcioma pompami przypadającymi na każde naczynie w bieżącej specyfikacji
Intelli-Ferm Q	3/4/6/12+ naczyń po 3/5/7/10/15 l	modułowy układ równoległy; dokumentacja obejmuje BioCascade 2.0 oraz D2MS 1.0.0
Intelli-Ferm C/D	od 15 l; udokumentowane 7–50 l oraz większe realizacje	stalowe fermentory microbial z CIP/SIP, przemysłowym PLC, PAT i integracją nadrzędną
Opti-Cell C/D	wspólna platforma 7–50 l; Type D 100–1000 l	stalowe bioreaktory cell-culture z CIP/SIP i projektową automatyką procesową
Endura SUB C/F	0,5/1,5/3/5/15 l nominalnie; 0,15–10,5 l roboczo	sztywne jednorazowe naczynia stirred-tank współpracujące z zewnętrznym systemem sterowania

Mikroskala i screening wysokoprzepustowy

ATOM HT-50 przenosi architekturę stirred-tank do skali 20–50 ml. Platforma ma 24 niezależne reaktory i integruje magnetyczne mieszanie, obsługę cieczy, pobieranie próbek oraz optyczny pomiar gęstości. Taka konstrukcja służy do równoległego screeningu szczepów, mediów i warunków procesu. Każdy kanał stanowi osobny obiekt procesowy, natomiast warstwa automatyzacji koordynuje serie oraz operacje robotyczne.

Miniwave HT wykorzystuje inny mechanizm: programowany ruch rocking dla flasków T25 albo T75. Wariant T25 obsługuje do 16 naczyń i objętości robocze 5–12,5 ml; T75 mieści do 12 flasków. Poszczególne napędy są niezależne, a stanowisko master może zarządzać maksymalnie 32 urządzeniami headless. Platforma łączy sterowanie ruchem z kontrolą temperatury, atmosfery i wilgotności oraz z modułem Cell-Counter.

Te dwie rodziny nie powinny być scalane do jednego typu mechanicznego. ATOM jest wielokanałowym stirred-tankiem z robotyką cieczową, a Miniwave jest inkubatorem rocking/wave dla gotowych flasków. Wspólna pozostaje organizacja wielu kanałów oraz nadrzędne zarządzanie danymi.

Platformy równoległe CloudReady i Minibox

CloudReady rozwija linię niewielkich bioreaktorów równoległych. Udokumentowane konfiguracje obejmują dwa, cztery albo więcej naczyń o pojemności całkowitej 0,5, 1,5 lub 2 l. Zależnie od wariantu zakres roboczy wynosi około 100–350 ml, 300–1100 ml albo do 1,4 l. Platforma występuje w wykonaniu microbial Intelli-Ferm oraz cell-culture Opti-Cell.

Każde stanowisko ma własne pętle regulacji i lokalny interfejs, natomiast D2MS Native Pro agreguje urządzenia, profile, serie i dane. Regulacja temperatury wykorzystuje Peltiera. Konfiguracje obejmują od czterech do sześciu pomp, moduły gazowe, sensory procesowe, automatyzację przez profile lub skrypty oraz opcjonalny monitoring wizyjny. Dzięki budowie modułowej awaria pojedynczego kanału nie musi zatrzymywać całej serii, ale komputer nadrzędny, logger i wspólna baza pozostają elementami współdzielonymi.

Minibox 1–5 jest poprzednikiem tej koncepcji. Generacje tworzyły moduły po cztery reaktory, zestawiane w instalacje od 4 do 48 i więcej kanałów. Stosowane naczynia miały od 0,25 do 2,4 l zależnie od generacji. Starsze stanowiska korzystały z MiniControl, a późniejsze wdrożenia otrzymywały SCADA, OPC, DoE albo D2MS. Przy inwentaryzacji Miniboxa istotna jest generacja, ponieważ identyczna nazwa rodziny obejmuje kilka epok kontrolerów i oprogramowania.

Pojedyncze fermentory Intelli-Ferm A i mini

Intelli-Ferm mini jest kompaktową rodziną microbial dla naczyń 3, 5, 7, 10 i 15 l. Typowa objętość robocza stanowi 30–70% nominalnej. Stanowisko może współpracować ze szkłem albo sztywnym naczyniem Endura SUB. Zakres mieszania sięga 1500 rpm dla mniejszych konfiguracji i 1200 rpm dla większych. Podstawowe wyposażenie obejmuje pH, DO, temperaturę, mieszanie i cztery pompy; moduły MFC rozszerzają układ gazowy.

Rodzina Intelli-Ferm A zachowuje układ jednego reaktora, ale rozdziela generacje. G2 obejmuje naczynia 3–15 l, panel dotykowy oraz D2MS Embedded działający jako wbudowana warstwa funkcjonalna. Native Pro jest wariantem rozszerzającym system nadrzędny. G3 zwiększa deklarowany zakres do 3–20 l i wprowadza nowy kontroler oparty na MCU, dotykowy interfejs oraz integrację z D2MS Pro/Native Pro. W materiałach G3 występują także opcje fotobioreaktora, obrazu na żywo i zdalnej pracy.

Pod względem inwentarza są to trzy odrębne przypadki: Mini, A G2 oraz A G3. Różnią się mechaniką stanowiska, generacją elektroniki i sposobem osadzenia D2MS. Nazwa aplikacji nadrzędnej nie powinna przesłaniać tych różnic.

Twin i systemy wielokanałowe B oraz Q

Intelli-Ferm B jest układem twin: dwa niezależne reaktory 3–20 l są zestawione w jednej rodzinie stanowisk. Bieżąca karta opisuje pięć pomp dla każdego naczynia i rekomenduje D2MS Native Pro. Materiały producenta używają oznaczeń G2 i G3, dlatego generację należy zapisywać razem z wyglądem kontrolera i konfiguracją dostawy.

Intelli-Ferm Q skaluje ten wzorzec do 3, 4, 6, 12 lub większej liczby niezależnych naczyń. Standardowe objętości nominalne to 3, 5, 7, 10 i 15 l, zwykle przy 30–70% objętości roboczej. Każdy kanał zachowuje własne sensory i elementy wykonawcze, natomiast oprogramowanie umożliwia operacje grupowe, profile i porównywanie serii.

Dokumentacja Q pokazuje również przejście między generacjami software: BioCascade V2.0 pełnił rolę warstwy advanced process control, a D2MS 1.0.0 był oddzielną opcją zarządzania i analizy danych. W nowszym portfolio funkcje te są skupione wokół rodziny D2MS. Rozdzielenie artykułów o BioCascade i D2MS zachowuje tę historyczną granicę.

Fermentory pilotowe i produkcyjne Intelli-Ferm C/D

Intelli-Ferm C/D obejmuje stalowe fermentory microbial z przemysłowym sterowaniem PLC, CIP i SIP. Bieżące materiały pozycjonują rodzinę od 15 l wzwyż, a dokumentacja wspólnej platformy Type C/D wymienia 7, 10, 15, 20, 30 i 50 l przy objętości roboczej 30–70%. Większe realizacje są wykonywane projektowo; portfolio producenta obejmuje instalacje liczone w setkach i tysiącach litrów.

W tej klasie granicę urządzenia wyznacza cały skid: naczynie ciśnieniowe, napęd, układy gazowe i cieczowe, sensory, zawory, obiegi termiczne, szafa automatyki oraz połączenia z mediami zakładowymi. Sterowanie lokalne utrzymuje pętle i sekwencje, a warstwa nadrzędna służy do receptur, trendów, raportów i integracji danych. Konfiguracje mogą wykorzystywać OPC UA, Ethernet i projektowe interfejsy do systemu zakładowego.

Rodzina C/D jest realizowana projektowo; objętość, liczba pomp i MFC, zestaw sond PAT, platforma PLC, panel operatorski, zawory oraz sekwencje CIP/SIP zależą od zamówienia.

Bioreaktory cell-culture Opti-Cell

Opti-Cell mini odpowiada laboratoryjnej skali hodowli komórek. Bieżące konfiguracje obejmują 3, 5 i 15 l, a materiały historyczne rozszerzają rodzinę od 0,25 do 15 l. Dostępne są naczynia szklane oraz Endura SUB. Układ gazowy może zawierać do czterech MFC i dwa rotametry, natomiast dozowanie można rozbudować do sześciu pomp. Konfiguracje wspierają kaskady O2 do DO i CO2 do pH oraz procesy zawiesinowe, adherentne i perfuzyjne.

Opti-Cell C/D przenosi zastosowania cell-culture do stalowych instalacji CIP/SIP. Wspólna platforma Type C/D obejmuje 7–50 l, a Type D jest udokumentowany w zakresie 100–1000 l. Sterowanie jest realizowane projektowo przez PLC, lokalny panel i warstwę nadrzędną. W zależności od zamówienia platformą automatyki może być rozwiązanie przemysłowe dobrane do standardu zakładu.

Rozdział Intelli-Ferm i Opti-Cell ma znaczenie procesowe. Pierwsza grupa jest optymalizowana pod mikroorganizmy i intensywniejszy transfer masy, druga pod delikatniejsze hodowle komórkowe, rozbudowane kaskady gazowe oraz narzędzia perfuzji. Nie należy przenosić parametrów mieszania lub aeracji pomiędzy tymi rodzinami wyłącznie dlatego, że używają tego samego programu operatorskiego.

Endura SUB jako wymienne naczynie procesowe

Endura SUB C/F jest rodziną sztywnych, jednorazowych naczyń stirred-tank. Portfolio obejmuje pojemności nominalne 0,5, 1,5, 3, 5 i 15 l oraz zakres roboczy 0,15–10,5 l. Assembly zawiera korpus, porty, elementy mieszające i gazowe, przewody, filtry, wybrane sensory oraz adaptery zależne od wariantu.

Naczynie nie jest samodzielnym komputerowym systemem sterowania. Napęd, pompy, MFC, regulatory temperatury oraz komunikacja należą do zewnętrznego PCS, na przykład Intelli-Ferm mini, Opti-Cell mini albo CloudReady. Z tego powodu wersja D2MS opisuje host i kontroler stanowiska, a nie materiał eksploatacyjny. Przy ewidencji trzeba zachować osobno identyfikator worka/naczynia, adaptera mechanicznego, napędu oraz systemu sterowania.

Wspólna architektura automatyki

W rodzinach laboratoryjnych typowa architektura ma trzy poziomy. Najniżej znajdują się sensory i elementy wykonawcze: sondy pH i DO, czujniki temperatury, napęd mieszadła, pompy, zawory i regulatory przepływu gazu. Kontroler lokalny realizuje cykliczne odczyty, PID, alarmy i wyjścia. Komputer z D2MS agreguje kanały, zarządza użytkownikami i RunID, uruchamia profile, zapisuje historię oraz przygotowuje raporty.

W ATOM HT i Miniwave HT dochodzi koordynacja dużej liczby napędów albo operacji robotycznych. W CloudReady i Miniboxie ważna jest separacja niezależnych kanałów przy współdzielonym hoście. W C/D sterownik przemysłowy obsługuje większą liczbę sygnałów, sekwencje CIP/SIP i interlocki skidu. D2MS pozostaje warstwą supervisory, a nie zamiennikiem deterministycznego programu PLC lub MCU.

Powiązanie z D2MS występuje w kilku formach. A G2 ma D2MS Embedded. Mini, B i nowsze platformy są łączone z Native Pro albo D2MS Pro. Starszy Minibox i Intelli-Ferm Q mogą występować z MiniControl lub BioCascade oraz późniejszym D2MS. Systemy C/D otrzymują konfigurację dopasowaną do projektu. Te warianty są szczegółowo opisane w karcie oprogramowania D2MS.

Sensory, gazy, pompy i mieszanie

Rdzeń pomiarowy laboratoryjnych stirred-tanków tworzą temperatura, pH, DO oraz prędkość mieszania. Rodziny microbial rozszerzają go o intensywną aerację, kaskady gazowe, pomiar off-gas, pianę, masę lub dodatkowe narzędzia PAT. Wersje cell-culture zwiększają znaczenie łagodnego mieszania, kontroli CO2, perfuzji i bilansu gazowego.

Parametry wykonawcze muszą pozostać zakresowane do naczynia i generacji. Przykładowo wysoka prędkość mieszania Intelli-Ferm mini nie opisuje Opti-Cell C/D, a liczba pomp z konfiguracji B nie opisuje kanałów ATOM HT. Zbiorcza karta służy do wyboru właściwej podrodziny, natomiast wartości graniczne znajdują się w jej osobnym artykule.

Granice sprzętu, hosta i usług sieciowych

Urządzeniem procesowym jest naczynie wraz z kontrolerem, sensorami i elementami wykonawczymi. D2MS działa jako oddzielna warstwa operatorska albo funkcja osadzona zależnie od generacji. Usługi takie jak SQL Server, WebAccess, OPC DA, Data Logger, zdalny pulpit i podsystem kamer należą do hosta lub infrastruktury integracyjnej. Nie należy przypisywać ich automatycznie każdemu naczyniu T&J.

Ta granica jest szczególnie ważna dla Endura SUB: jednorazowe naczynie nie ma własnego systemu operacyjnego ani bazy danych. W instalacji C/D porty sieciowe należą do szafy automatyki, HMI, serwera albo bramy, a nie do stalowego zbiornika. W CloudReady jedna platforma może współdzielić hosta D2MS pomiędzy kilkoma niezależnymi kontrolerami.

Identyfikacja stanowiska podczas inwentaryzacji

Pierwszym krokiem jest zapisanie wszystkich tabliczek i nazw widocznych na obudowie, naczyniu, szafie oraz ekranie startowym. Następnie należy określić liczbę kanałów, objętość naczyń, przeznaczenie microbial/cell-culture, typ napędu i generację interfejsu. Te dane zwykle wystarczają do wyboru właściwej karty szczegółowej.

Obserwacja	Najbardziej prawdopodobna rodzina
24 małe stirred tanks z robotyką cieczową	ATOM HT-50
wiele flasków T25/T75 na niezależnych napędach rocking	Miniwave HT
2 lub 4 małe reaktory z Peltierem i lokalnymi panelami	CloudReady
moduły po cztery kanały starszej konstrukcji	Minibox 1–5
jeden fermentor 3–15 l w kompaktowej obudowie	Intelli-Ferm mini albo A G2
jeden fermentor z nowym MCU/touch UI, zakres 3–20 l	Intelli-Ferm A G3
dwa naczynia w układzie twin	Intelli-Ferm B
3/4/6/12+ klasycznych naczyń	Intelli-Ferm Q
stalowy skid microbial z CIP/SIP	Intelli-Ferm C/D
stalowy skid cell-culture z CIP/SIP	Opti-Cell C/D
sztywne jednorazowe naczynie wymagające zewnętrznego kontrolera	Endura SUB C/F

Znaczenie dla bezpieczeństwa IT/OT

Portfolio tworzy kilka odmiennych powierzchni technicznych. Sterowniki lokalne odpowiadają za pętle procesu i bezpieczny stan wyjść. Host D2MS przechowuje konfiguracje, profile, dane historyczne oraz konta. Integracje OPC, systemy zakładowe i zdalny dostęp rozszerzają granicę zaufania poza pojedynczy skid. Robotyka ATOM HT, wielokanałowość CloudReady/Minibox i sekwencje CIP/SIP C/D dodają własne zależności operacyjne.

Ocena stanowiska powinna uwzględniać skutki na trzech poziomach. Zmiana wartości zadanej może oddziaływać na pojedynczy kanał. Operacja grupowa D2MS może objąć wiele reaktorów. Modyfikacja wspólnej receptury, profilu albo mapowania tagów może powtarzać się w kolejnych seriach. Jednocześnie awaria aplikacji nadrzędnej nie jest równoznaczna z utratą działania pętli PLC, jeśli lokalny program i interlocki pozostają aktywne.

Konto, port, protokół lub CVE powinny być wiązane z dokładnym komponentem. Dane startowe i podatności zależności opisane dla pakietu D2MS Community dotyczą hosta tej wersji. OPC UA potwierdzone dla projektowej rodziny C/D nie staje się automatycznie interfejsem A G2. VNC spotykane w wariantach CloudReady jest usługą zdalnego dostępu do hosta, a nie protokołem naczynia. Takie rozdzielenie zapobiega tworzeniu fałszywego, wspólnego profilu sieciowego dla całego portfolio.

Relacja z oprogramowaniem D2MS

Wspólnym punktem rodzin jest możliwość raportowania procesu do D2MS albo dostarczenie jednej z jego edycji. Relacja ma charakter zgodności, a nie tożsamości. Sprzęt zachowuje własne sterowniki, firmware, układy I/O i mechanikę. D2MS zapewnia funkcje operatorskie, dane, automatyzację i integrację wielu urządzeń.

Pełna karta D2MS zawiera:

• rozdział edycji Community, Embedded, Native Basic, Native Pro i Pro;
• chronologię OAJ, D2MS Updatera i Native Data Loggera;
• wymagania hosta Windows, LabVIEW Runtime oraz SQL Server;
• formaty profili, APC, Python UDF, DoE i plików konfiguracyjnych;
• porty, endpointy, konta startowe i model ról;
• zasady licencjonowania, aktywacji i aktualizacji;
• odnośniki do oficjalnych pakietów instalacyjnych;
• bezpieczeństwo komponentów oraz warunki osiągalności opisanych CVE.

Udokumentowane fakty o D2MS i CloudReady

Karta opisuje T&J / TJXBIO — rodziny bioreaktorów i fermentorów współpracujące z D2MS. Udokumentowana skala: od 20–50 ml w ATOM HT-50, przez 0,25–20 l w platformach laboratoryjnych, po stalowe instalacje C/D w skali pilotowej i produkcyjnej. T&J rozróżnia poziomy zgodności D2MS: Native Basic, Native Pro, Native Pro required/recommended oraz All. FAQ producenta opisuje domyślną pracę w izolowanej sieci LAN bez bezpośredniego połączenia z Internetem oraz działanie sterowania bez usługi chmurowej.

D2MS ma architekturę rozproszoną: baza danych, data logger i user program mogą działać na różnych hostach. Producent podaje siedem poziomów dostępu, tryby Strict i Sloppy, eksport CSV/PDF, API, APC, triggery, feed czasowy i wykładniczy oraz pięciopunktowe nieliniowe skalowanie wyjścia regulatora. CloudReady może używać prywatnej chmury, gatewaya, profili CSV, skryptów i UDF Python oraz live video.

Strona CloudReady jawnie wymienia warianty z publicznym IP, port forwardingiem i reverse proxy FRP, a także TeamViewer, AnyDesk, VPN z remote desktop oraz VNC. Są to dostępne warianty wdrożenia, nie wyposażenie każdego urządzenia T&J.

Galeria urządzenia, architektury i zdalnego nadzoru

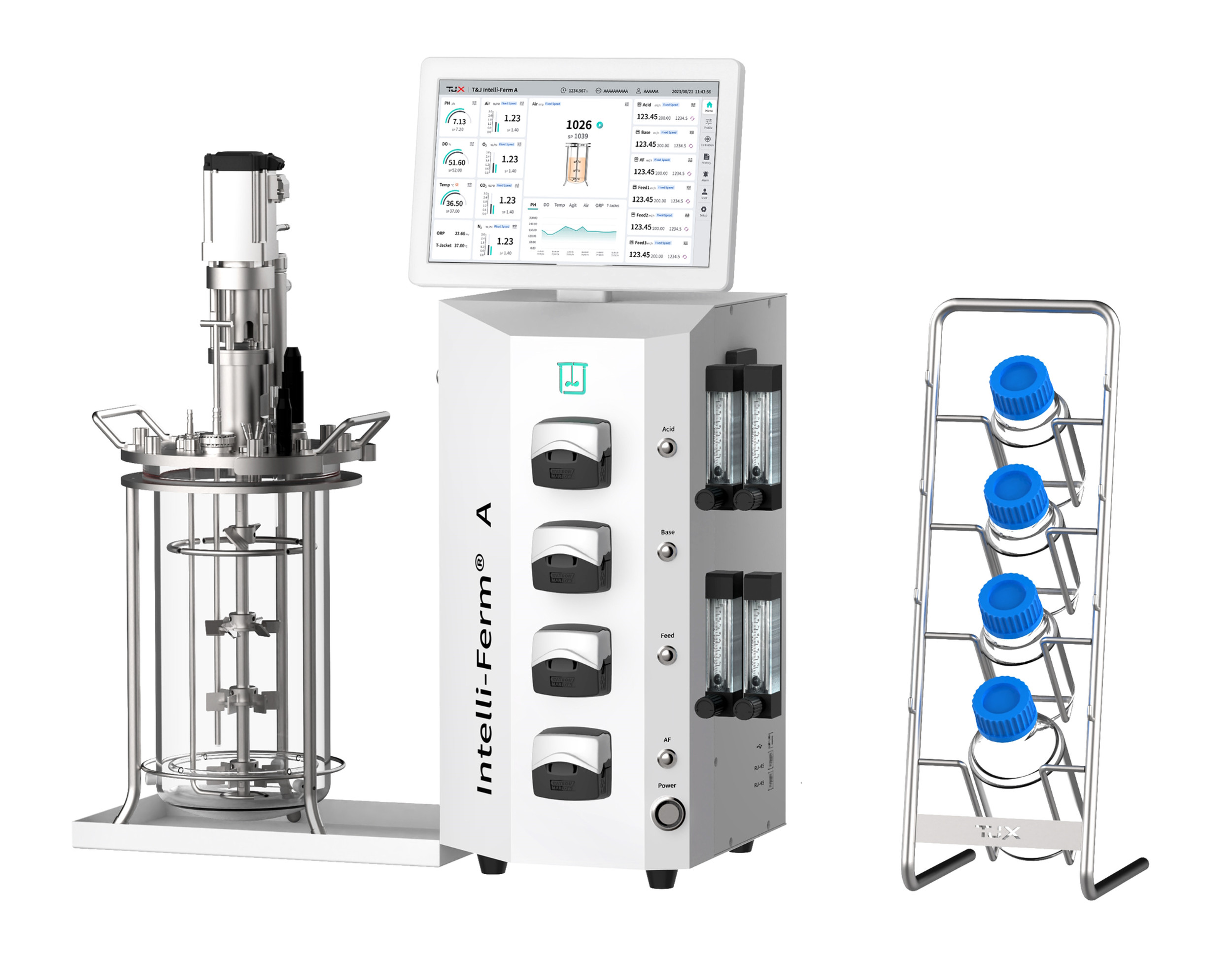

T&J / TJXBIO — rodziny bioreaktorów i fermentorów współpracujące z D2MS — oficjalny lub dotychczas przypisany widok produktu/rodziny. Źródło: T&J/TJXBIO.

T&J CloudReady/D2MS — oficjalny widok architektury lub funkcji zdalnej; profil platformy, nie exact BOM urządzenia. Źródło: T&J/TJXBIO.

T&J CloudReady/D2MS — oficjalny widok architektury lub funkcji zdalnej; profil platformy, nie exact BOM urządzenia. Źródło: T&J/TJXBIO.

T&J / TJXBIO — rodziny bioreaktorów i fermentorów współpracujące z D2MS — oficjalny lub dotychczas przypisany widok produktu/rodziny. Źródło: T&J/TJXBIO.

T&J / TJXBIO — rodziny bioreaktorów i fermentorów współpracujące z D2MS — oficjalny lub dotychczas przypisany widok produktu/rodziny. Źródło: T&J/TJXBIO.
