PBS Biotech PBS-3

PBS-3 jest samodzielnym, zautomatyzowanym bioreaktorem jednorazowym Vertical-Wheel o roboczej objętości 1,8–3,0 L. Łączy dotykowy interfejs, sterowanie czterema gazami, pH i DO, rejestrację na lokalnym dysku oraz zdalny interfejs WWW. Jest pierwszym modelem rodziny PBS, dla którego publiczne materiały pozwalają wskazać konkretne linie wersji oprogramowania.

Zdjęcie jest hotlinkowane z oficjalnej strony PBS-3.

Aparatura i warianty

Bieżąca konfiguracja jest oznaczona IA-3-B-711 dla 120 V oraz IA-3-B-712 dla 240 V i jednostek metrycznych.

Jednorazowe naczynie jest wykonane z poliwęglanu. Napęd pracuje 5–50 rpm z deklarowaną dokładnością ±1 rpm. To funkcjonalne odmiany procesu, nie kosmetyczne akcesoria.

System gazowy obejmuje regulatory MFC dla air, N2, O2 i CO2.

Software, dane i sieć

Oficjalne release notes wymieniają wersję 4.2.1 jako bieżącą udokumentowaną dla PBS-3/15/80. Dla PBS-3 opublikowano również linie 4.2, 4.1 i 4.0. Wspólna historia v3 obejmuje co najmniej 3.2.0, 3.1.0, 3.0.9, 3.0.8 i 3.0.7.

Oprogramowanie zapisuje dane na dysku w urządzeniu. Dostępne są zdalne monitorowanie, zmiany nastaw i alarmy przez zabezpieczone połączenie. pełnej listy usług, portów, szyfrów, modelu dysku, OS ani CPU.

W konfiguracji GMP dostęp zdalny jest fizycznie zatwierdzany przez użytkownika przy ekranie dotykowym. Opcja IA-3-SW-001 dodaje funkcje 21 CFR Part 11, natomiast zgodność całego procesu zależy także od konfiguracji i walidacji wdrożenia.

Różnice względem PBS-15

PBS-3 ma naczynie z poliwęglanu zamiast PVDF, własne numery zamówieniowe oraz dwie geometrie koła kierowane do różnych typów kultury.

Od PBS-Mini i MiniPRO odróżnia go samodzielna automatyka: dotykowy HMI, cztery MFC, lokalny dysk, software v3/v4 i zdalny web access.

Warianty zasilania i historyczne numery nie uzasadniają osobnych artykułów, o ile konkretne porównanie nie wykaże różnic w automatyce lub funkcjach.

Floored i floorless Vertical-Wheel

Jest to różnica funkcjonalna w jednorazowym torze procesowym, nie ustawienie software.

Naczynie, mieszanie i prędkość

Naczynie z poliwęglanu pracuje w zakresie 1,8–3,0 L. Test odbiorczy obejmuje kilka punktów zakresu, obciążenie naczyniem i zachowanie po utracie energii.

Mechaniczne ustawienie naczynia oraz sprzęgnięcie z napędem są częścią konfiguracji.

Cztery tory gazowe

PBS-3 ma MFC dla air, N2, O2 i CO2.

Kolejność kaskady, limity, parametry PID i wartości zastępcze są danymi konfiguracji.

Wersje software: jak je interpretować

Release notes wskazują 4.2.1 jako najnowszą odnalezioną wersję wspólną dla PBS-3/15/80. Dla PBS-3 udokumentowano też 4.2, 4.1 i 4.0, a historia v3 obejmuje 3.2.0, 3.1.0, 3.0.9, 3.0.8 i 3.0.7. To lista znanych wydań, nie deklaracja stanu każdego urządzenia.

Porty, protokoły i bezpieczna identyfikacja

Topologię buduje się z dokumentacji as-built, konfiguracji switcha/firewalla, danych hosta oraz pasywnej obserwacji w środowisku testowym. Każdy port otrzymuje usługę, wersję, kierunek, właściciela i uzasadnienie.

Konta, Part 11 i audit trail

IA-3-SW-001 jest rozszerzeniem Software 3.0 do 21 CFR Part 11.

Priorytety bezpieczeństwa

Najważniejsze obiekty integralności to receptury, setpointy, kalibracje pH/DO, proporcje gazów, przypisania czujników i logika alarmów.

Granica wariantu i najważniejszy wniosek

PBS-3 ma skalę 1,8–3,0 l, zakres mieszania 5–50 rpm (±1 rpm) oraz wbudowany sterownik czasu rzeczywistego, touchscreen, historian i Ethernet.

Rodzina dzieli się na trzy istotnie różne klasy. PBS-Mini 0.1/0.5 to napęd z ręcznym zadawaniem RPM, bez własnego PAT i bez udokumentowanej sieci. MiniPRO łączy PLC z komputerem HMI. PBS-3/15/80 są zintegrowanymi bioreaktorami z touchscreenem, rejestracją i kontrolą pH/DO/temperatury. Wniosek o Windows, SQL, OPC UA albo REST musi zawsze wskazywać model i wersję oprogramowania.

Galeria identyfikacyjna i interfejs

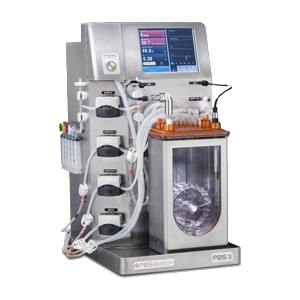

PBS-3 — dokładny bioreaktor z wbudowanym ekranem dotykowym.

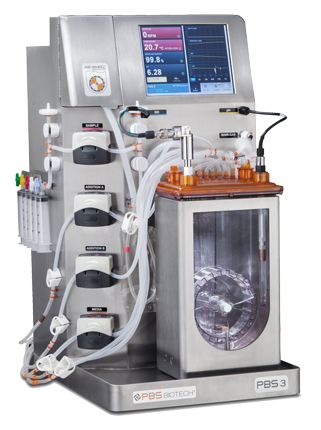

PBS-3 — aktualny render produktu z panelem sterującym.

PBS-3 — oficjalna tabela parametrów; w karcie PBS-15 stanowi jawnie opisany punkt porównania skali.

PBS-3 w materiałach producenta — widok kontekstowy stanowiska.

Rodzina Vertical-Wheel od skali Mini do urządzeń zintegrowanych; obraz kontekstowy, nie dowód wspólnej elektroniki.

Materiał producenta pokazujący kontekst hodowli i technologię Vertical-Wheel.

Widok procesu MiniPRO pokazany w renderze produktu jest lokalnym HMI. Dla PBS-3/15/80 producent potwierdza odrębny zdalny panel webowy.

Mechanika Vertical-Wheel i skutki dla procesu

Pionowy wirnik obraca się wewnątrz jednorazowego naczynia w kształcie litery U. Napęd jest przenoszony magnetycznie, więc wał nie przechodzi przez granicę sterylną. Producent projektuje platformę głównie dla wrażliwych komórek ssaczych hodowanych jako agregaty albo na mikronośnikach, a nie jako uniwersalny fermentor bakteryjny.

Naczynia Mini są z poliwęglanu. PBS-3 również wykorzystuje formowane naczynie poliwęglanowe, natomiast PBS-15 i PBS-80 stosują worki/naczynia PVDF. Materiały kontaktowe są deklarowane jako zgodne z USP Class VI i/lub ISO 10993, a elementy jednorazowe poddaje się napromienianiu gamma 25–40 kGy. To informacje materiałowe; nie dowodzą sterylności po złym podłączeniu linii.

Pętle regulacji i tryby Manual/Auto

W komputerowo sterowanych PBS-3/15/80 czujniki pH i DO są włączone do oprogramowania. Cztery regulatory przepływu masowego obsługują powietrze, N2, O2 i CO2. Temperatura korzysta z platynowych RTD: PBS-3 ma czujnik w termowellu, PBS-15/80 po dwa RTD przy tylnej części naczynia. Poziom w PBS-3 mierzy belka tensometryczna, w większych modelach używany jest pomiar różnicy ciśnień.

Tryb Auto steruje wyjściem według sprzężenia zwrotnego i PID. Tryb Manual zadaje bezpośrednio procent mocy albo przepływ. Oficjalny FAQ ostrzega na przykładzie PBS-3, że ręczne 37% ogrzewania nie oznacza 37°C i temperatura będzie rosła do fizycznego maksimum układu. Manual jest więc funkcją serwisowo-procesową wysokiego ryzyka, a nie uproszczonym Auto.

DO i pH mają regulację dwustronną. Dla DO przeciwstawne oddziaływania zapewniają N2 i O2; dla pH CO2 i pompa zasady. Fałszywy odczyt, odwrócona kalibracja albo zdalny zapis CV może uruchamiać gaz/pompę mimo prawidłowej wartości rzeczywistej. Analiza incydentu musi obejmować PV, SP, CV, tryb oraz stan czujnika, nie tylko trend PV.

PBS-Mini 0.1/0.5 nie ma tych pętli. Pracuje w inkubatorze lub ciepłym pomieszczeniu, którego temperatura, wilgotność i CO2 determinują środowisko hodowli. Baza reguluje jedynie mieszanie; membrana 0,22 µm wymienia gaz z otoczeniem. Podwyższone uprawnienia do inkubatora mogą być ważniejsze niż dostęp do samej bazy Mini.

Interlocki i stan po awarii

PBS-3 ma interlocki łączące mieszanie z grzałką oraz poziom z pompami i grzałką. PBS-15/80 rozszerzają zależności o drzwi i ciśnienie: zatrzymanie mieszania, otwarcie drzwi albo niewłaściwe ciśnienie wpływa na grzanie, gazowanie i pompy. Tabela produktowa jest opisem funkcji, nie pełną macierzą przyczynowo-skutkową.

W v4.2.1 producent zmienił zachowanie interlocku po wysunięciu comb plate: warunek ma działać bezpośrednio na wszystkie funkcje kontrolne i być stale pokazywany w HMI. Wcześniej część blokad wynikała kaskadowo, np. temperatura była blokowana dopiero po zatrzymaniu mieszania. Wersja oprogramowania zmienia więc realną logikę ochronną.

Po utracie HMI w architekturze MiniPRO PLC nadal wykonuje pętle, interlocki i sekwencje, utrzymując aktualne warunki. Komputer HMI odpowiada za wizualizację i dane. Instrukcja zaznacza jednak brak buforowania danych w Base Module: restart lub wyłączenie Control Module w trakcie serii grozi luką historyczną, choć regulacja może trwać.

Architektura MiniPRO

MiniPRO jest układem hybrydowym PLC–HMI. Jeden Control Module może połączyć do sześciu Base Module, a każdy moduł bazowy obsługuje cztery naczynia. Łącza M12 Ethernet spinają warstwę automatyki, natomiast RJ45 jest przeznaczone do sieci biurowej/IT; komputer ma także Wi‑Fi. Taka topologia wymaga rozdzielenia ruchu sterującego od dostępu użytkowników.

Komputer HMI działa pod Windows. Instrukcja odsyła operatora do pulpitu kombinacją WIN+D, opisuje FactoryTalk View Studio/Site Edition, FactoryTalk Linx, SQL Server Express i SQL Server Management Studio. Dane mogą trafiać do lokalnej lub zdalnej instancji SQL. Porty fizyczne obejmują 2×USB 3.0, 3×USB 2.0, RJ45, Wi‑Fi, HDMI oraz łącza M12 Ethernet do baz.

FactoryTalk View przechowuje użytkowników, grupy, runtime security, alarmy i modele logowania. Domyślny DefaultLog zapisuje co 30 s, a tryb On Change może logować co około 1,5 s.

RecipePro+ ustawia wiele tagów lub naczyń jednocześnie, a Sequencer wykonuje zaprogramowane kroki bez obecności operatora.

Konta domyślne MiniPRO

Instrukcja MiniPRO Rev 1 z 2026 r. publikuje konta Operator, Maintenance, Engineer i user1 z hasłem 12345. Operator może zmieniać tryby i setpointy, sterować pompami, uruchamiać receptury/sekwencje, generować raporty i potwierdzać alarmy. Maintenance może omijać urządzenia, a Engineer zmienia PID, parametry systemowe i konfigurację alarmów.

Istnieje konto pbstech w jedynej grupie OEM, przeznaczone dla wsparcia PBS. Producent nakazuje go nie usuwać ani nie modyfikować; dokument nie ujawnia jego hasła.

Instrukcja zaleca zastąpienie kont ogólnych lub dostosowanie ich do wymagań bezpieczeństwa i przyznaje, że służą commissioningowi oraz środowiskom o niskim poziomie ochrony. W systemie regulowanym konta współdzielone niszczą atrybucję. Pierwsza czynność hardeningowa to nowe konta imienne, rotacja haseł, przegląd grup oraz test faktycznych security codes.

PBS-3/15/80: software v3 i v4

Publiczne drzewo wydań obejmuje wersje 3.0.7, 3.0.8, 3.0.9, 3.1.0, 3.2.0 oraz linie 4.0, 4.1, 4.2 i 4.2.1. V4.2 początkowo dotyczyła PBS-3, a v4.2.1 dodała PBS-15 i PBS-80 oraz odświeżony interfejs.

W v4.2 OPC UA jest licencjonowanym dodatkiem, a monitoringowy REST API należy do instalacji podstawowej. HMI udostępnia konfigurację OPC UA, uruchamianie przy starcie, nazwę serwera i port. Domyślna nazwa to PBS_OPCUA_SERVER, domyślny port 4840.

Administrator może dopuścić politykę None i/lub Sign & Encrypt, włączyć zaufanie wszystkim klientom oraz anonimowy dostęp tylko do odczytu. Te opcje są jawnie udokumentowane i stanowią pozycje audytowe. Stan bezpieczny zależy od certyfikatów, listy trust, wyłączenia None, zakazu anonimowego dostępu oraz kontroli kont lokalnych/domenowych.

OPC UA może odczytywać i zapisywać dodatkowe węzły, modyfikować i aktywować pliki konfiguracji, startować i zatrzymywać batch oraz sequence, udostępniać historię, kalibrować czujniki i obsługiwać alarmy. Uprawnienie OPC UA Settings i permission-based access sterują dostępem do węzłów.

V4.2.1 poprawiła przypadki, w których odrzucona zmiana uruchomionej sekwencji nadal pozwalała ją przemianować/usunąć, błędnie raportowano sukces nieważnego warunku Wait Until, kierunek pompy nie odświeżał się po zmianie przez OPC UA, a zapytania rekordów użytkownika ignorowały wybrany zakres czasu. To ważne dla wiarygodności logów i walidacji poleceń.

Ta sama nota informuje o aktualizacjach jakościowych i bezpieczeństwa Windows do stanu ze stycznia 2026 r.

Panel webowy, zdalny dostęp i sieć

FAQ PBS potwierdza bezpieczne połączenie webowe do zdalnego monitorowania, korekt i alarmów dla bioreaktorów 3 L i większych. W konfiguracji non-GMP można sterować z komputera, tabletu lub telefonu. W wariancie GMP ktoś przy ekranie bioreaktora musi fizycznie udzielić dostępu zdalnego.

Historian, SQL i kopie danych

PBS-3/15/80 mają wbudowany historian oraz dysk pokładowy. Częstotliwość i zakres danych są konfigurowalne, a automatyczne pobieranie może kierować pliki do komputera przez bezpośrednie LAN. Producent deklaruje audit trail loginów, zmian procesu i historii zgodny z wymaganiami 21 CFR Part 11 w konfiguracji GMP.

MiniPRO używa SQL Server Express dla FactoryTalk; SSMS może generować raporty, a SQL może wskazywać serwer zdalny.

Weryfikuje się interwał zapisu, deadband, retencję, strefę czasową, synchronizację zegara, konto usługi SQL, lokalizację MDF/LDF i harmonogram kopii. „Backup wykonany” nie znaczy „backup odtwarzalny”; próbę restore wykonuje się na odizolowanej kopii.

USB, serwis i aktualizacje

MiniPRO ma jawnie udokumentowane USB 3.0 dla nośników oraz USB 2.0 dla klawiatury/myszy. Instrukcja ostrzega przed klawiaturą z przyciskiem zasilania, który może wyłączyć HMI. USB jest kanałem importu/eksportu i potencjalnym wektorem złośliwego oprogramowania dla Windows.

PBS publikuje noty wydań; modernizacje software i hardware są oferowane jako usługa serwisowa.

Procedura MiniPRO wymaga zamknięcia Windows, oczekiwania na zanik sygnału oraz dodatkowych 10 s przed odłączeniem zasilania Control Module.

Ustalenia tylko dla PBS-3/15/80

Ta karta należy do zintegrowanej rodziny z HMI, historianem, Ethernetem, pH/DO/temperaturą i czterema MFC. Oficjalny FAQ potwierdza zdalny panel webowy; dla GMP dostęp jest fizycznie udzielany na touchscreenie. Linia v4.2/v4.2.1 dodaje REST i licencjonowany OPC UA na porcie 4840.

Wersja 4.2.1 zastępuje 3.2.0, zmienia interfejs, zachowanie interlocków i obsługę 15/80 oraz zawiera poprawki Windows ze stycznia 2026 r.
