Pall / Cytiva iCELLis 50

iCELLis 50 jest pilotowym, jednorazowym bioreaktorem ze złożem stałym do hodowli komórek adherentnych. Cytiva wprowadziła go jako pośrednią skalę między stołowym iCELLis Nano a produkcyjnym iCELLis 500+: zapewnia 6,6–50 m² powierzchni wzrostu przy 11 l objętości układu i zachowuje geometrię złoża rodziny. Jest przeznaczony do rozwoju procesu, ograniczania ryzyka scale-up, rozwiązywania problemów procesu komercyjnego oraz wytwarzania małych partii klinicznych fazy 1 i 2.

Z punktu widzenia OT nie jest to bierne naczynie. Stanowisko obejmuje jednorazowy vessel i manifoldy, magnetyczny napęd recyrkulacji, płaszcz grzejny, cztery regulatory przepływu gazu, cztery pompy, sensory pH/DO/temperatury/biomasy/masy/ciśnienia, PLC, ekran dotykowy, zintegrowaną wieżę mPath oraz połączenie z serwerem mPath Link. Granica dowodowa tej karty obejmuje model ICL50BRS-HMI i jego sześć naczyń procesowych; cechy samej platformy mPath Link opisano jako osobną warstwę, a nie jako niezmienny BOM każdego egzemplarza.

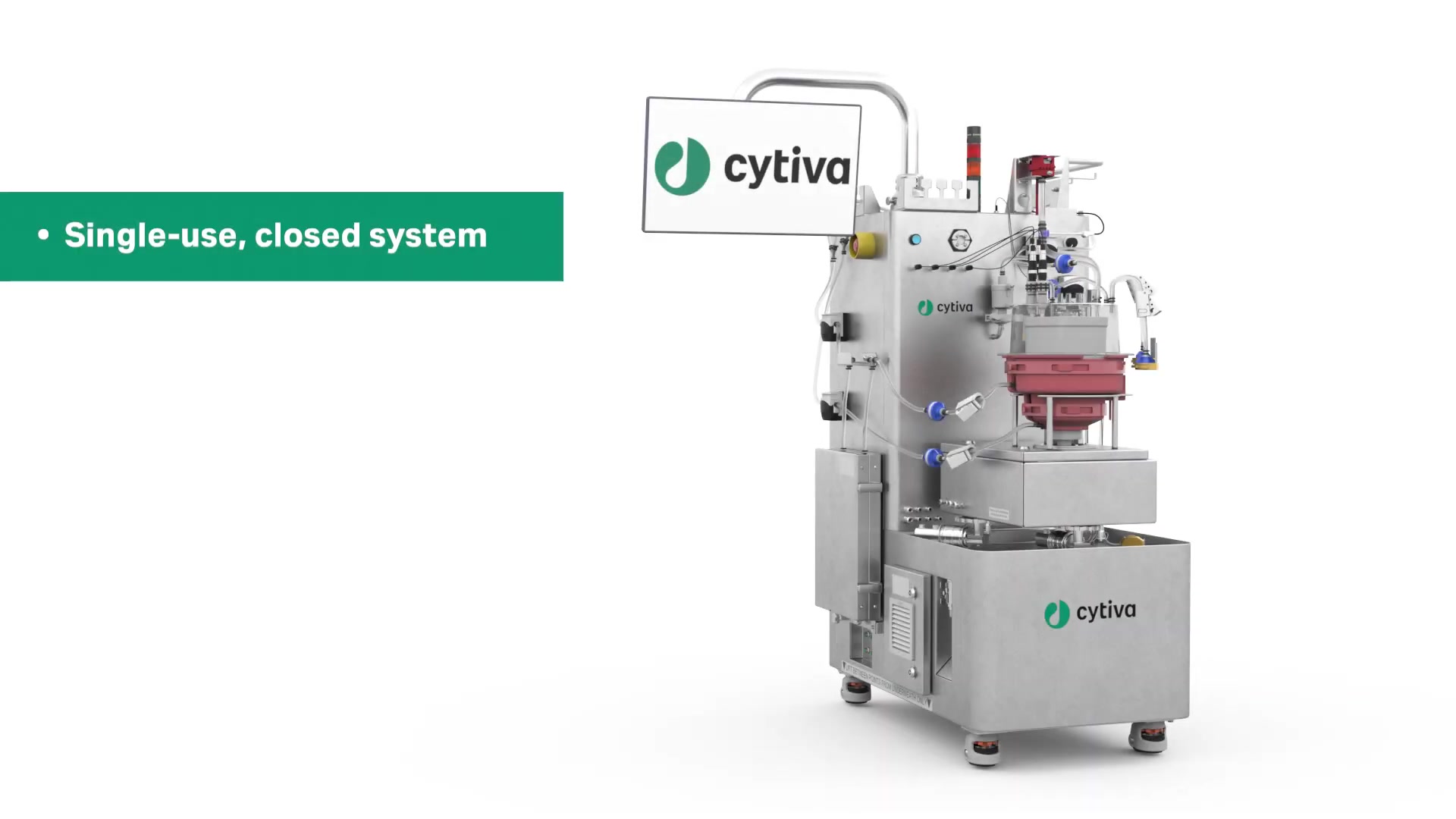

Źródło: Cytiva — oficjalny film „iCELLis 50 bioreactor system”, kadr pokazujący dokładny model z vessel, sterowaniem i ekranem.

Identyfikacja modelu i zakres karty

Podstawowym kodem hardware'u jest ICL50BRS-HMI, opisany przez producenta jako „iCELLis 50 bioreactor control system (with touchscreen)”. Kod nie oznacza naczynia jednorazowego ani licencji serwera. Naczynia mają osobne numery 4415-I50-*BM, manifoldy — osobne numery 4415-19**, a pełny serwer i SCADA mPath Link V3 — MPATHLINKV3. Zestawienie tylko nazwy handlowej bez tych identyfikatorów nie wystarcza do odtworzenia konfiguracji partii.

Rozpoznanie wizualne wspierają: mobilna obudowa ze stali nierdzewnej na czterech stopkach, vessel osadzony z przodu nad dolną szafą, pionowa część automatyki z ekranem po lewej stronie oraz wysoki uchwyt rurowy. iCELLis 500+ jest wyraźnie większym, szerszym skidem z inną platformą naczynia i automatyką AVEVA/Wonderware. iCELLis Nano składa się z małego docka i osobnej wieży stołowej. Zbliżony wygląd rodziny nie uprawnia do przenoszenia zakresów MFC, pomp ani software'u pomiędzy skalami.

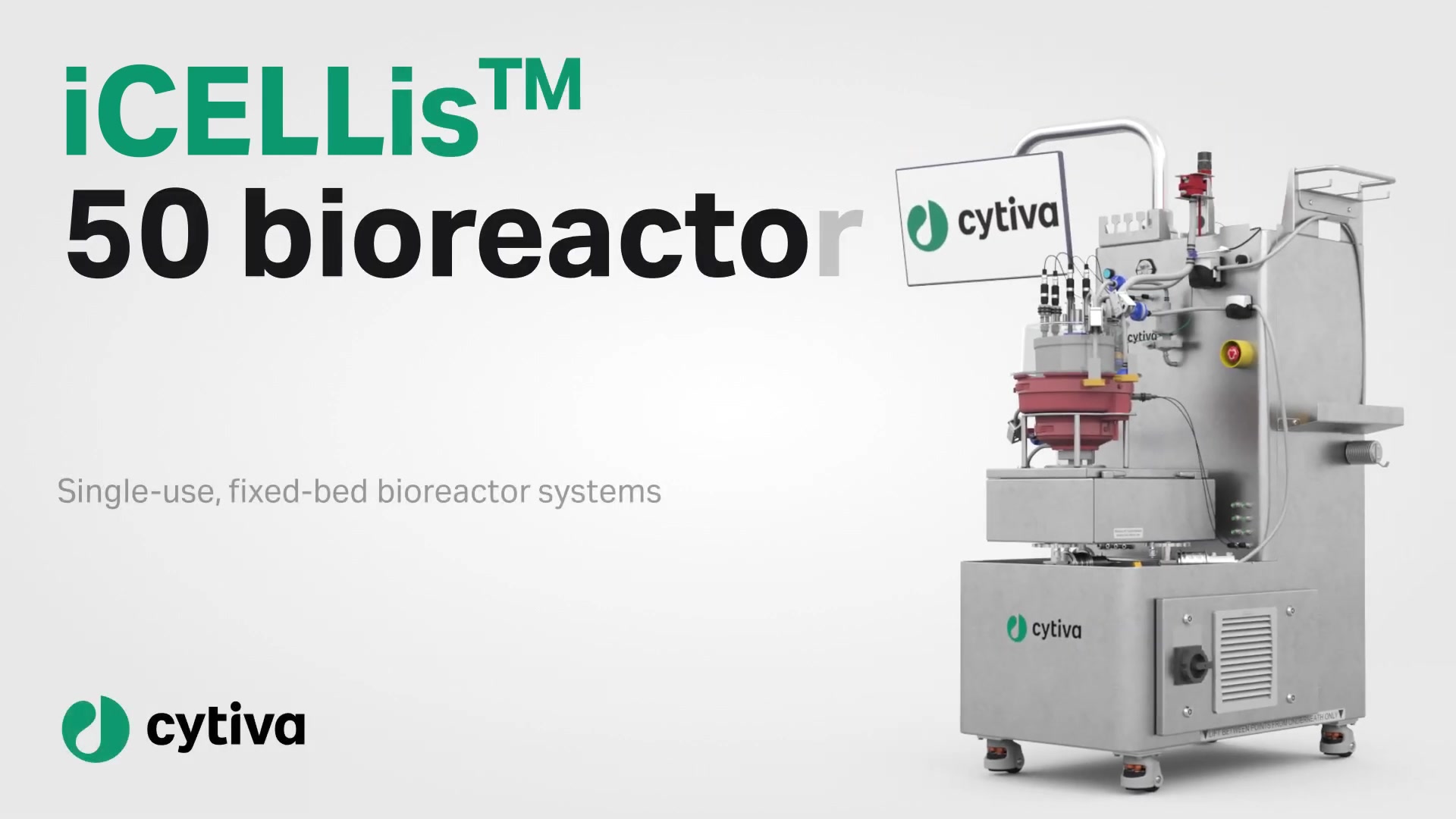

Źródło: Cytiva — oficjalny film exact-model. Napis producenta jednoznacznie wiąże przedstawiony skid z modelem iCELLis 50.

Skala, geometria złoża i warianty naczyń

Złoże ma średnicę 28 cm i występuje w wysokościach 2, 4 oraz 10 cm. Dla każdej wysokości producent oferuje zagęszczenie low 1× albo high 1,5×. Kombinacja tych dwóch cech daje sześć powierzchni wzrostu. Objętość całego układu pozostaje na poziomie 11 l, natomiast objętość samego fixed-bed wynosi 0,5, 1,0 lub 2,5 l zależnie od wysokości.

Kod naczynia	Wysokość złoża	Zagęszczenie	Powierzchnia	Objętość złoża	Objętość układu
4415-I50-6BM	2 cm	low, 1×	6,6 m²	0,5 l	11 l
4415-I50-10BM	2 cm	high, 1,5×	10 m²	0,5 l	11 l
4415-I50-13BM	4 cm	low, 1×	13 m²	1,0 l	11 l
4415-I50-20BM	4 cm	high, 1,5×	20 m²	1,0 l	11 l
4415-I50-33BM	10 cm	low, 1×	33 m²	2,5 l	11 l
4415-I50-50BM	10 cm	high, 1,5×	50 m²	2,5 l	11 l

Nośniki wspólne dla rodziny są wykonane z włókien politereftalanu etylenu (PET) klasy USP VI. Medium jest tłoczone ku górze przez złoże, przelewa się nad jego zewnętrzną ścianą i tworzy opadający film. Ta powierzchnia realizuje bezpęcherzykowy transfer tlenu oraz stripping CO₂; magnetycznie sprzężony impeler znajduje się poza nośnikami, co ogranicza ścinanie komórek. Dla oceny procesu równorzędnymi nastawami są więc rpm, prędkość liniowa w złożu, wysokość falling film, objętość medium na jednostkę powierzchni i skład gazu.

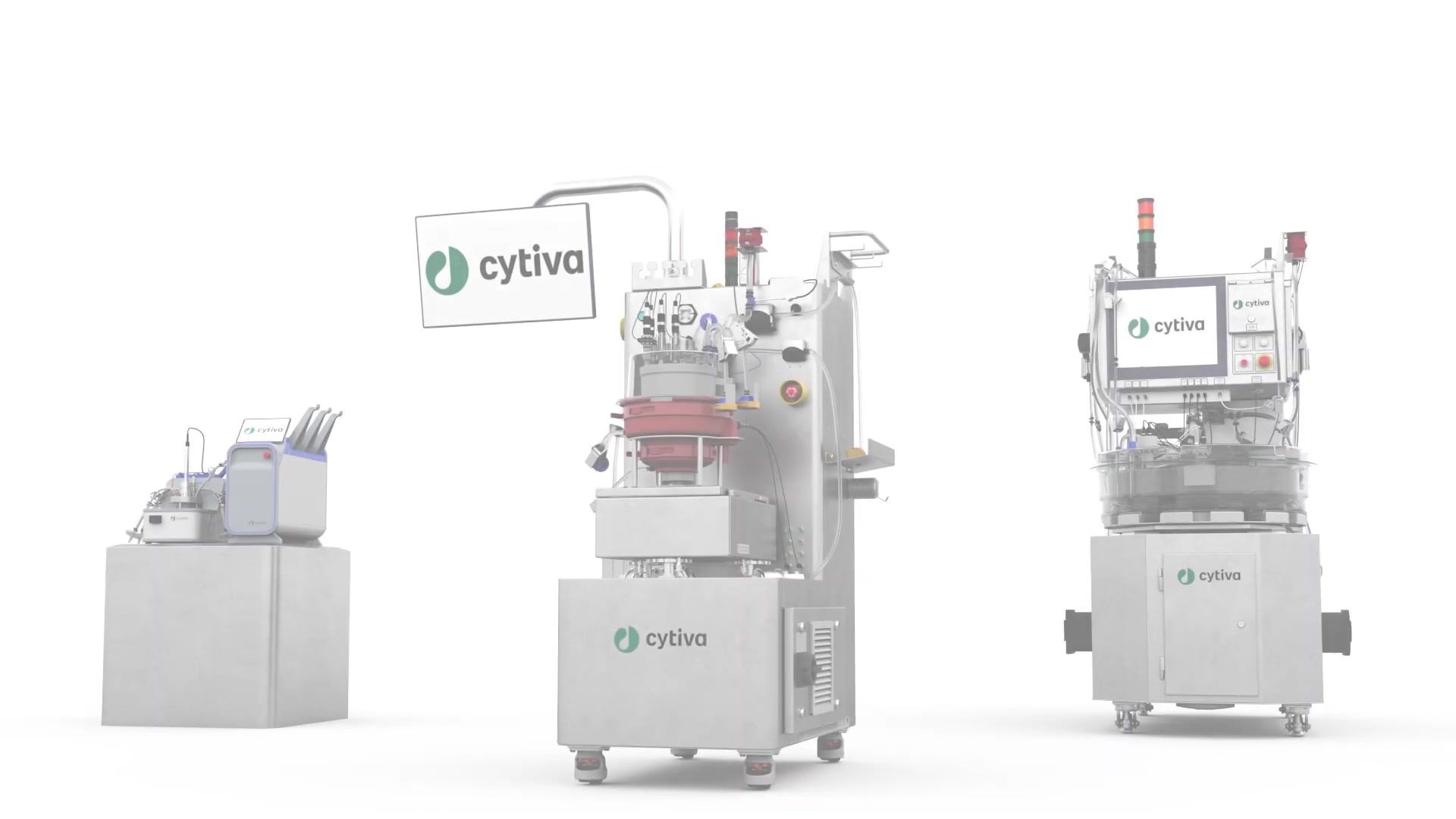

Źródło: Cytiva — oficjalny film iCELLis 50. Kadr rodzinny pokazuje różnice gabarytowe; środkowym urządzeniem jest iCELLis 50.

Parametry mechaniczne, elektryczne i procesowe

Moc 4 kW i gniazdo L6-30R są parametrami instalacji elektrycznej. Masa systemu w karcie katalogowej wynosi 450 kg.

Gazy, pompy i elementy wykonawcze

Cztery termiczne regulatory masowego przepływu mają rozdzielone zakresy: O₂ 0–700 ml/min, CO₂ 0–150 ml/min, N₂ 0–150 ml/min i powietrze 0–300 ml/min. Oprogramowanie może budować z nich mieszaniny do regulacji pH i DO. Sam wspólny ekran „gas” nie określa, który zawór i TMFC realizował polecenie; materiał dowodowy powinien zachować PV, SP, wyjście regulatora, stan zaworu, jednostkę, kalibrację oraz mapowanie kanału fizycznego.

Cztery pompy są przypisane funkcjonalnie do feed-in, feed-out, dodatku zasady i pobierania próbek. Przy analizie nietypowego bilansu masy trzeba połączyć log pracy pompy z kierunkiem obrotów, typem i średnicą węża, współczynnikiem kalibracji, masą zbiornika, stanem clampów i rzeczywistym przebiegiem przewodu. Poprawna komenda rpm nie dowodzi przepływu: wąż może być źle osadzony, zaciśnięty, pusty, zamieniony albo pracować z innym współczynnikiem ml/obrót.

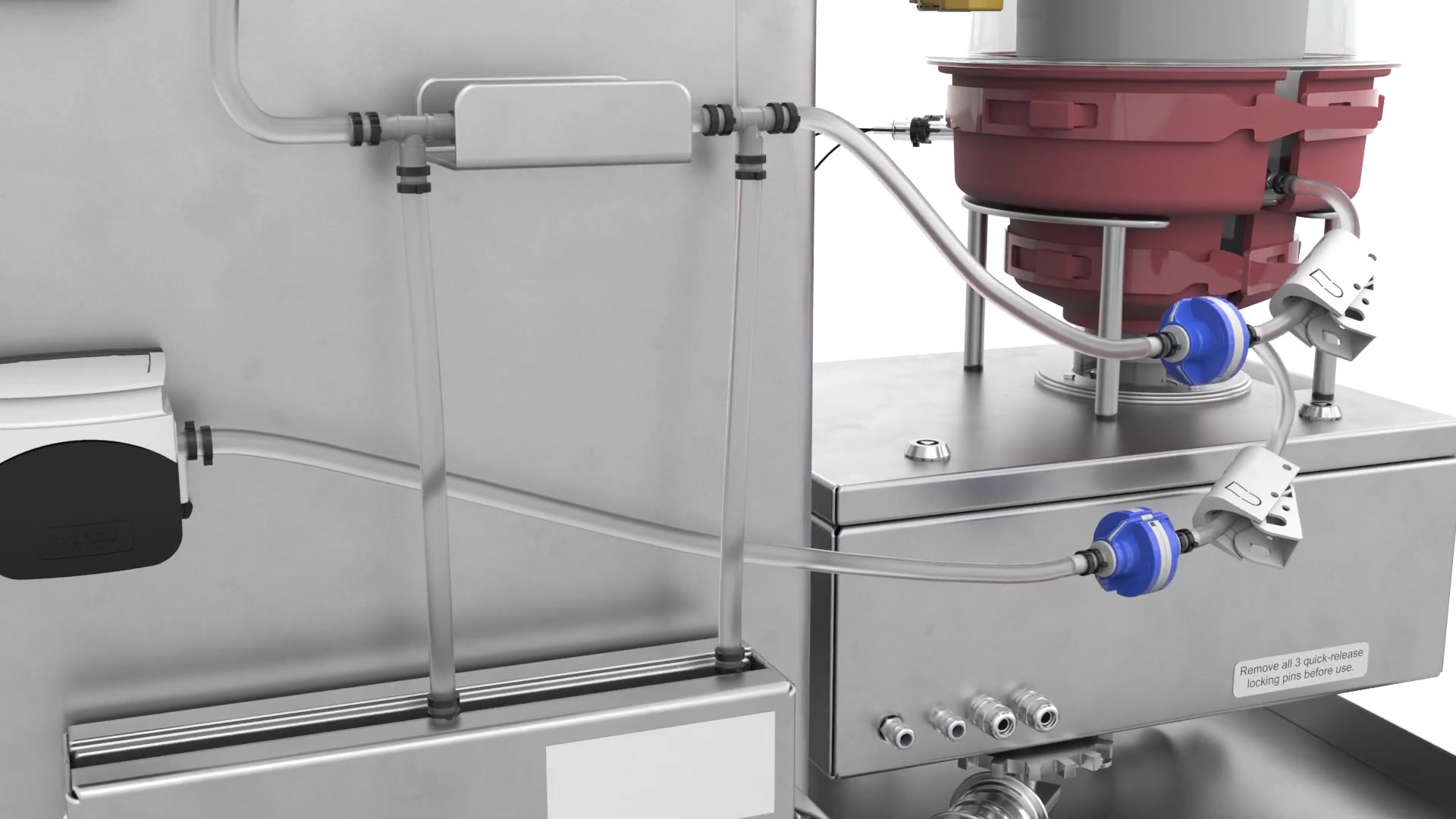

Źródło: Cytiva — oficjalny film exact-model. Widoczne są przewody, złącza i część dolnego zespołu vessel; kadr nie jest schematem połączeń.

Czujniki i granice toru pomiarowego

iCELLis 50 mierzy pH, DO, temperaturę, biomasę, masę i ciśnienie. Karta określa pH jako jednorazowy tor elektrochemiczny 3–10, DO jako jednorazowy tor optyczny 0–300% nasycenia powietrzem, a pomiar biomasy jako PAT do ciągłego śledzenia gęstości komórek. Producent nie publikuje w karcie exact-model numerów elektroniki pomiarowej ani wersji jej firmware.

Granica zaufania każdego pomiaru przebiega przez element biologiczny i elektroniczny: sensor lub patch, jednorazowy przewód, transmitter, kanał I/O, skalowanie PLC, tag SCADA, filtrację, alarmy i ewentualną kaskadę. Dla DO dochodzi zależność od położenia względem złoża. W badaniu AAV5 Nano używał setpointu 80% przed złożem, natomiast iCELLis 50 oraz 500+ — 50% za złożem. Porównanie samych liczb bez lokalizacji sensora prowadziłoby do fałszywego wniosku o różnicy warunków biologicznych.

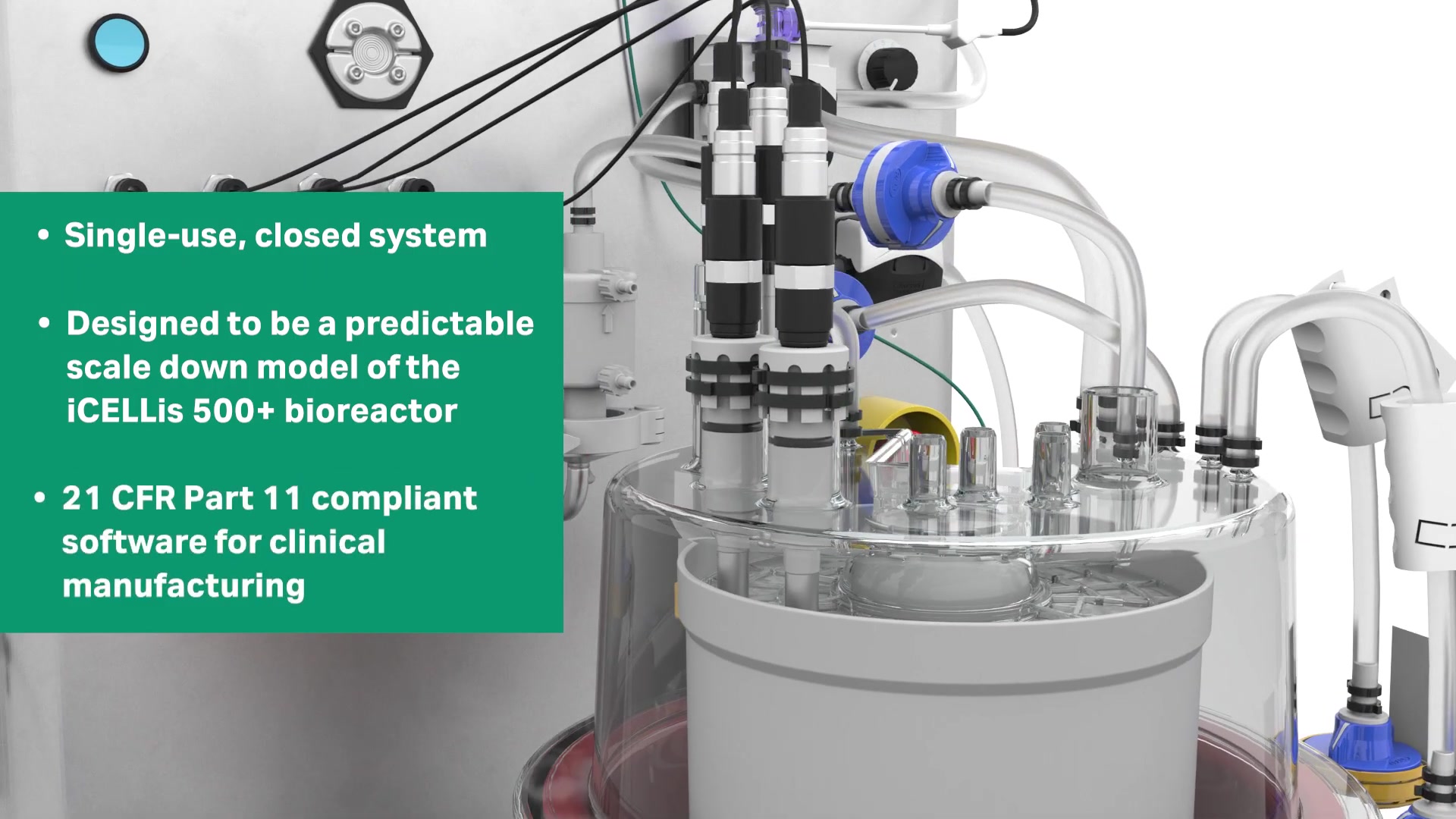

Źródło: Cytiva — oficjalny film exact-model. Kadr pokazuje vessel i zewnętrzne elementy torów pomiarowych; zielona plansza jest częścią filmu producenta.

Jednorazowy flow path i manifoldy

Wszystkie naczynia iCELLis 50 są dostarczane po napromienianiu gamma, z tubingiem przystosowanym do zgrzewania oraz sterylnymi złączami Kleenpak Presto. Producent rozdziela siedem manifoldów, dlatego sam kod vessel nie odtwarza całej konfiguracji przepływowej.

Kod	Funkcja manifoldu
4415-1937L	dodatek zasady
4415-1938E	inokulum z worka 2 l
4415-1938M	inokulum z butli 2 l
4415-1938J	worek płuczący 500 ml
4415-1938F	feed-out
4415-1939N	feed-in
4415-1933V	sampling

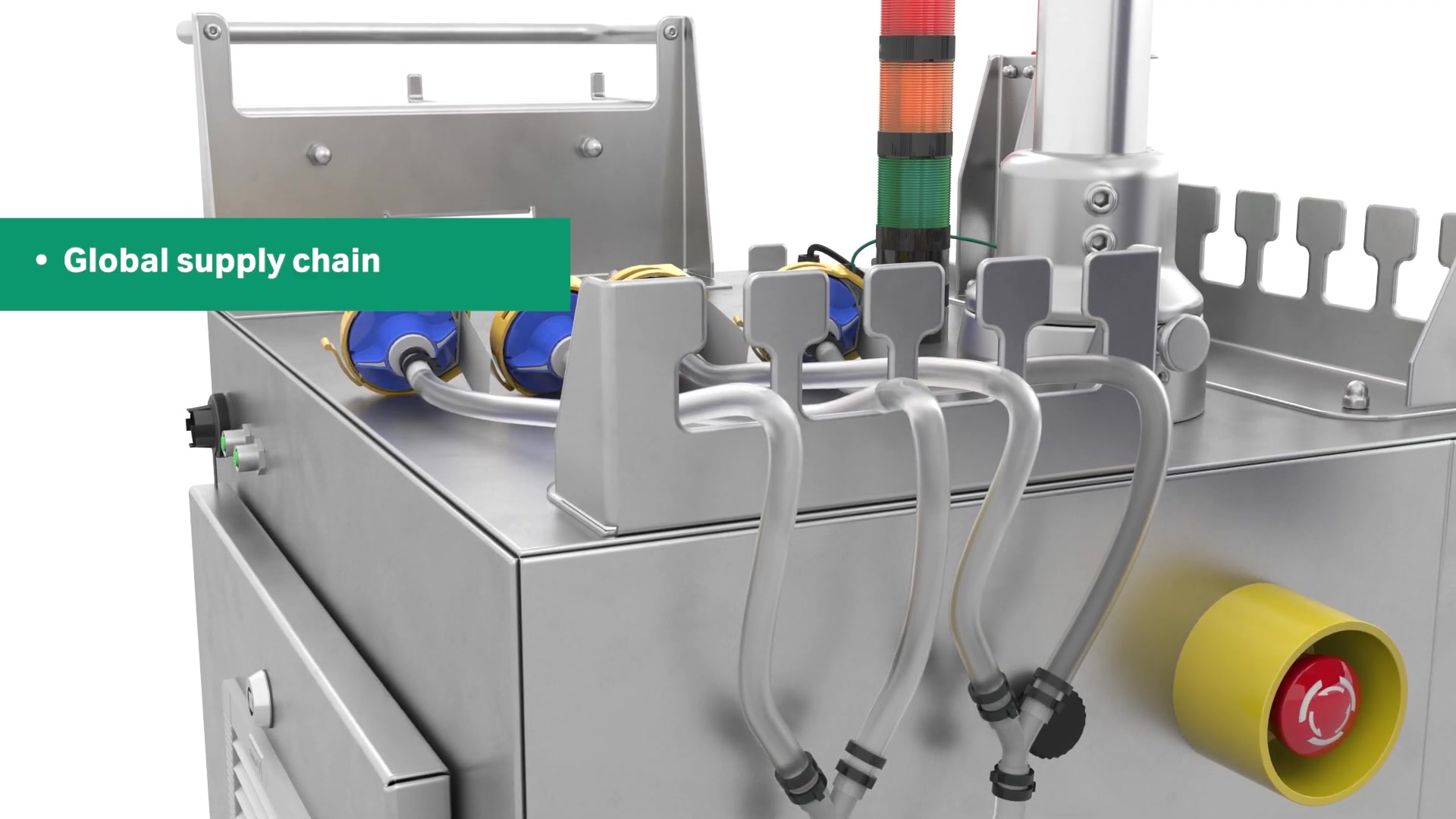

Źródło: Cytiva — oficjalny film exact-model. Widoczne zakończenia linii i awaryjny przycisk stop; plansza tekstowa pochodzi z filmu.

Architektura sterowania

Oficjalna karta opisuje iCELLis 50 jako system z PLC, zintegrowaną wieżą mPath, ekranem dotykowym oraz mPath Link pracującym lokalnie albo sieciowo. Serwer mPath Link stanowi warstwę SCADA: centralizuje receptury, trendy bieżące i historyczne, alarmy, zdarzenia, raporty, configuration management i audit trail. PLC pozostaje warstwą lokalnej automatyki. Publiczny materiał nie identyfikuje producenta ani modelu CPU PLC i nie powinien być zastępowany danymi z iCELLis Nano lub 500+.

vessel i sensory single-use
        │
        ▼
PLC + lokalne I/O + napęd + TMFC + pompy
        │
        ├── ekran dotykowy / zintegrowana wieża mPath
        │
        └── sieć jednostki ──> mPath Link V3 / Ignition / SQL Server
                                      │
                                      ├── klienci PC, tablet, telefon
                                      ├── receptury, alarmy, trendy, raporty
                                      ├── OPC UA
                                      └── REST API / integracje

mPath Link V3 — składniki i wersje

Aktualna karta iCELLis wskazuje MPATHLINKV3. Karta platformy automatyki rozróżnia następujące pozycje handlowe:

Kod	Zakres
MPATHLINKV3	pełny serwer i SCADA trzeciej generacji
MPATHLINKV3-LT	serwer i SCADA lite
MPATHLINKV3-S	pełna wersja software-only
MPATHLINKV3-S-LT	wersja software-only lite
MPATHLINKV3-U	upgrade do V3 full
MPATHLINKV3-U-LT	upgrade do V3 lite
KMPATHLINK-PC	zapasowy hardware serwera

Standardowy serwer V3 ma Windows 10 IoT Enterprise 2019 LTSC, procesor czterordzeniowy, 16 GB RAM, storage co najmniej 500 GB i dwa porty Gigabit LAN. Stos SCADA obejmuje Ignition Perspective License, Ignition OPC UA Server Module, Ignition Tag Historian License i Microsoft SQL Server 2019 Standard. Dla instalacji software-only producent podaje minimum Windows 10 lub nowszy, cztery rdzenie, 16 GB RAM i 100 GB storage. Te parametry opisują serwer mPath, nie komputer wewnątrz PLC i nie dowodzą typu nośnika lokalnego HMI.

Instalacja może działać na serwerze dostarczonym przez Cytiva albo w środowisku wirtualnym klienta. Producent wymaga, aby instalację i weryfikację wariantu software-only wykonał personel Cytiva; oferowane są także IV i OV. Publiczne kody upgrade'u nie są instalatorami do samodzielnego pobrania. Bazowego instalatora Ignition nie należy traktować jako kompletnego pakietu mPath, ponieważ rozwiązanie zawiera projekt Perspective, konfigurację jednostek, tagi, UDT, skrypty, schemat bazy i integracje sprzętowe.

Sieć, protokoły i dostęp zdalny

Potwierdzonymi interfejsami warstwy mPath V3 są Ethernet/LAN, OPC UA i REST API. Klienci mogą działać na Windows, macOS lub Linux; interfejs Perspective jest przeznaczony także dla tabletu i telefonu. Karta iCELLis 50 deklaruje sterowanie przez aplikację iOS/Android oraz powiadomienia e-mail lub SMS o alarmie albo zdarzeniu krytycznym. Taka funkcja oznacza ścieżkę komunikacji wychodzącej i zdalny punkt operatorski, ale dokument marketingowy nie podaje endpointów, portów, TLS, mechanizmu tokenów ani topologii usługi powiadomień.

Serwer V3 jest dostarczany domyślnie jako standalone, a opcjonalnie może zostać podłączony do kontrolera domeny. Producent wymienia predefiniowane role administration, operator, supervisor i services. W ocenie wdrożenia należy odróżnić tożsamość domenową od lokalnych kont Gatewaya, kont Windows, loginów SQL, kont serwisowych PLC i użytkowników samej aplikacji. Identyczna nazwa osoby w dwóch warstwach nie jest dowodem wspólnego mechanizmu uwierzytelnienia.

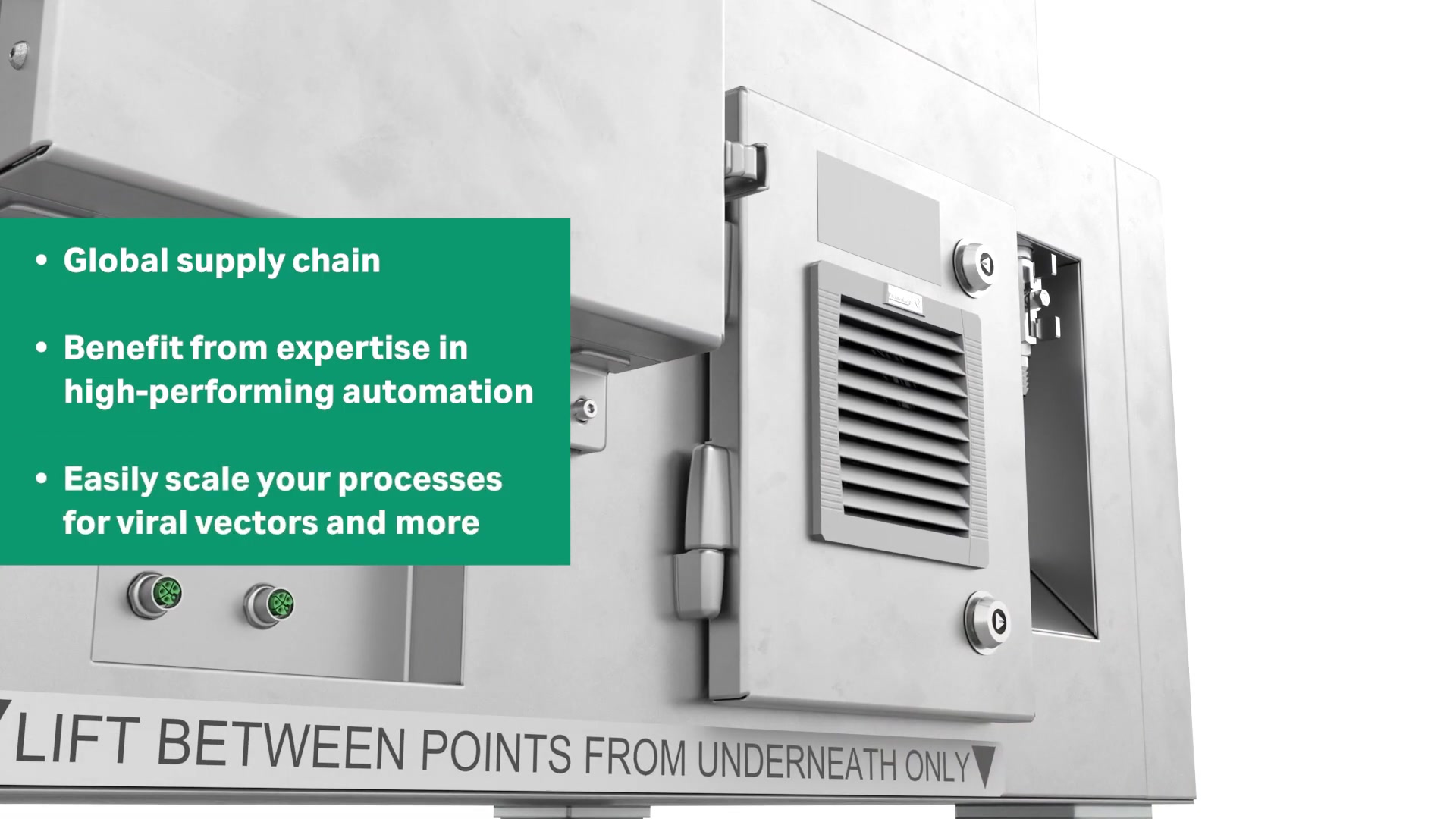

Źródło: Cytiva — oficjalny film exact-model. Film pokazuje otwór wentylacyjny i dostęp do tylnej części obudowy, ale nie opisuje portów ani modułów wewnętrznych.

Dane, receptury i zgodność regulacyjna

mPath Link rejestruje dane procesowe i systemowe, zapewnia real-time i historical trending, alarmy, eventy, audit trail, standardowe raporty, recipe management, recipe scheduler oraz porównywanie partii i receptur. Producent deklaruje zgodność narzędziową z 21 CFR Part 11, EudraLex Annex 11 i GAMP 5 po wdrożeniu wymaganych elementów. Nie jest to automatyczna kwalifikacja całej instalacji: konfiguracja ról, czasu, retencji, backupu, podpisów, review oraz procedur eksploatacyjnych pozostaje częścią systemu skomputeryzowanego użytkownika.

Warstwy danych należy pozyskiwać osobno:

1. wartości i quality flags z Tag Historian;
2. alarmy z czasem aktywacji, potwierdzenia i powrotu;
3. eventy oraz audit trail działań operatorów;
4. wersję i treść receptury użytej dla konkretnego batcha;
5. scheduler i przejścia faz;
6. konfigurację jednostki, I/O, tagów i połączenia OPC UA;
7. raport batch jako wynik, a nie zamiennik danych źródłowych;
8. konfigurację użytkowników, ról i integracji domenowej;
9. logi Windows, Ignition Gateway i SQL Server;
10. projekt PLC, diagnostykę oraz firmware modułów lokalnych.

Eksport CSV lub PDF może utracić quality flags, identyfikatory zdarzeń, poprzednie wartości, relacje między rekordami albo strefę czasu. Kopia odtworzeniowa powinna zawierać natywny backup bazy wraz z logami transakcyjnymi, backup Gatewaya/projektów, licencje, certyfikaty, konfigurację receptur i projekt PLC. Każdy element wymaga hashu, czasu pozyskania i wersji narzędzia.

Dane z rzeczywistych przebiegów AAV5

Oficjalny eksperyment Cytiva z 2025 r. objął sześć przebiegów Nano, trzy iCELLis 50 oraz jeden 500+. Dla skali pośredniej użyto naczynia 33 m²: fixed-bed 10 cm, low compaction. Celem było porównanie procesu rAAV5 na trzech geometrycznie związanych skalach, nie wyznaczenie uniwersalnej receptury produkcyjnej.

Parametr przebiegu	iCELLis 50 w badaniu
naczynie	33 m², 10 cm, low compaction
liczba przebiegów	3
gęstość zasiewu	5 × 10³ komórek/cm²
temperatura	37°C
pH	≤7,4, regulacja wyłącznie CO₂
DO	50%, sensor za złożem
prędkość liniowa, inokulacja/transfekcja	1,4 cm/s i 0,6 cm/s w udokumentowanych wariantach; zanotowano 222 rpm
prędkość liniowa, wzrost/produkcja	0,7 cm/s
falling film, inokulacja/transfekcja	0 albo 10 cm
falling film, wzrost/produkcja	6 cm
objętość medium/powierzchnia	0,17 ml/cm²
recyrkulacja	2,5 objętości/dobę
transfekcja	dzień 5; 0,2 µg DNA/cm²; PEI MAX; stosunek 1:2
czas kompleksowania	15 min
harvest	120 h po transfekcji

Wszystkie roztwory przygotowywano jako wspólne partie i dzielono tuż przed użyciem, aby ograniczyć zmienność wejściową. Ze względu na objętość przekraczającą vessel stosowano zewnętrzny biocontainer i automatyczną recyrkulację. Jedno odchylenie iCELLis 50 w dniach 6–7 wiązało się z nocną awarią recyrkulacji; jest to użyteczny przykład, dlaczego zapis stanu pomp i przepływu musi pozostać dostępny obok trendu metabolitów.

Profile pH, biomasy i glukozy były porównywalne pomiędzy skalami. Około 60% genomów wirusowych odzyskano z frakcji lizatu, około 35% z supernatantu i około 5% z płukania PBS. Średni końcowy wynik wynosił około 1 × 10¹⁰ genomów wirusowych/cm² dla wszystkich skal. Dane potwierdzają wykonalność scale-up tej konkretnej receptury; nie są gwarantowaną wydajnością iCELLis 50 dla innej linii komórkowej, wektora, medium lub compaction.

Znaczenie skali 1:10

Producent nazywa iCELLis 50 geometrycznym modelem scale-down 1:10 względem iCELLis 500+. Stosunek dotyczy średnicy i rodziny geometrii, nie prostego dzielenia każdego parametru przez dziesięć. Powierzchnie 6,6/10, 13/20 i 33/50 m² odpowiadają kolejno 66/100, 133/200 i 333/500 m², ale objętość układu zmienia się z 70 do 11 l, zakresy gazów są inne, a strategia DO zależy od położenia sensora.

Przenosząc proces, trzeba jawnie zachować lub przeliczyć: wysokość i compaction fixed-bed, powierzchnię, liczbę komórek/cm², objętość medium/cm², prędkość liniową, falling-film height, wymianę objętości/dobę, dawkę DNA/cm², czasy faz i lokalizację pomiaru. Porównanie samych rpm, litrów albo procentowego wyjścia regulatora nie jest równoważnością procesu.

Cena i dostępność

iCELLis 50 jest bieżącym, konfigurowanym systemem profesjonalnym, sprzedawanym na zapytanie ofertowe. Klasyfikacja P4 w katalogu oznacza wysoką półkę przemysłowo-pilotową i koszt zależny od konfiguracji.

Koszt własności obejmuje osobno skid ICL50BRS-HMI, serwer lub wdrożenie wirtualne mPath Link, licencje i kwalifikację, jednorazowe vessels, manifoldy, sensory, biocontainery zewnętrzne, serwis, kalibracje i części. Cena samego sterownika bez zużywalnego flow path nie jest ceną zdolności produkcyjnej.

Materiały do pobrania i źródła

• Cytiva CY48658-30Jun26-DF — iCELLis single-use fixed-bed bioreactor systems — aktualna karta modelu, hardware'u, vessel, manifoldów, parametrów i relacji z mPath Link.
• Cytiva CY52756-07Aug25-DF — mPath Link V3 — architektura klient–serwer, role, OPC UA, REST, Windows, Ignition, SQL Server, wymagania sprzętowe, SKU i upgrade'y.
• Cytiva CY55906-26Sep25-PO — scale-up procesu rAAV od Nano przez iCELLis 50 do 500+ — parametry trzech przebiegów iCELLis 50 i wyniki procesu AAV5.
• Cytiva / Cell & Gene Therapy Insights — case study AAV5 — opis przebiegu, odchylenia recyrkulacji, frakcji harvest i interpretacji sensorów.
• Cytiva — oficjalny film iCELLis 50 — identyfikacja wizualna kompletnego exact-model i zewnętrznych komponentów.
• Pall Link / mPath Link — osobna karta software'u z generacjami, wersjami Ignition, backendami i CVE zależnymi od wersji.
