Ollital OLT-3/5/7/15/30/50M

Streszczenie operacyjne

Ollital OLT-M jest rodziną szklano-stalowych bioreaktorów do hodowli komórek i fermentacji, obejmującą oznaczenia OLT-3M, OLT-5M, OLT-7M, OLT-15M, OLT-30M oraz OLT-50M. Naczynie łączy stal 316L ze szkłem borokrzemowym, mieszadło ma napęd od góry, a producent wyróżnia specjalny pierścień rozprowadzający powietrze i dolną siatkę przeznaczoną do recyrkulacji w procesach katalizy enzymatycznej.

Jako funkcje zaawansowane wymieniono tlen rozpuszczony, antypianę i poziom. Kontroler OLT-7000 prowadzi czasowe profile pH, antypiany, rpm, temperatury oraz feedu, każdy z co najmniej dziesięcioma odcinkami.

Tożsamość rodziny

Oficjalna karta podaje wspólne oznaczenie „OLT-3/5/7/15/30/50M”. Są to warianty jednej rodziny, a nie pojedyncze urządzenie 3–50 l z wymiennym naczyniem potwierdzonym przez producenta.

Zgrupowanie w jednym artykule jest uzasadnione, ponieważ publiczna tabela przypisuje wszystkim sześciu pojemnościom ten sam materiał, typ napędu, funkcje i kontroler.

Karta znajduje się w kategorii Animal Cell Bioreactor i używa tytułu „Germ Cell Culture Bioreactor Vessel”.

Skala, materiały i zasilanie

Oznaczenie	Pojemność całkowita	Materiał	Napęd	Kontroler
OLT-3M	3 l	SUS316L + szkło borokrzemowe	od góry	OLT-7000
OLT-5M	5 l	SUS316L + szkło borokrzemowe	od góry	OLT-7000
OLT-7M	7 l	SUS316L + szkło borokrzemowe	od góry	OLT-7000
OLT-15M	15 l	SUS316L + szkło borokrzemowe	od góry	OLT-7000
OLT-30M	30 l	SUS316L + szkło borokrzemowe	od góry	OLT-7000
OLT-50M	50 l	SUS316L + szkło borokrzemowe	od góry	OLT-7000

Karta podaje zasilanie 220/240/380 V, 50/60 Hz, moc 0,75–75 kW i masę 50–15 000 kg. Tak szerokie zakresy są niewiarygodne dla sześciu szklanych reaktorów 3–50 l i wyglądają na pola szablonu obejmujące inne urządzenia. Te wartości są zachowane jako obserwacja jakości źródła, nie specyfikacja wykonawcza.

Konstrukcja naczynia

Górny napęd oznacza wał przechodzący przez głowicę albo sprzęgło w jej pobliżu.

Funkcje podstawowe i zaawansowane

Producent rozdziela funkcje następująco:

Aeracja jest podstawową funkcją; tabela OLT-7000 określa strumień powietrza jako ręcznie sterowany i wskazywany przyrządem.

OLT-7000 — model funkcjonalny

Kontroler OLT-7000 realizuje następujące funkcje:

1. wejścia pH i temperatury oraz opcjonalnie DO, piany i poziomu;
2. wyjścia pomp kwasu, zasady, antypiany i feedu;
3. sterowanie temperaturą oraz napędem;
4. harmonogram co najmniej dziesięciu odcinków dla kilku parametrów;
5. lokalny interfejs operatora;

pH

Zakres wyświetlania pH wynosi 0,00–14,00 z deklaracją ±0,01; zakres automatycznej regulacji 2,00–12,00 z deklaracją ±0,05.

Antypiana

Producent deklaruje automatyczną regulację PID i alarm, co najmniej dziesięcioodcinkowy profil, historię i trend wartości antypiany, zapis stanu błędu piany, sumę dozowania oraz analizę raportu partii.

Prędkość mieszania

Zakres automatycznej regulacji wynosi 50–1000 rpm, a producent zapisuje dokładność jako ±5‰. Kontroler ma profil co najmniej dziesięciu części, historię i wykres trendu rpm, raport partii oraz funkcję zachowania i przekazywania danych.

Temperatura

Tabela podaje „temperature of cooling water: +5°C–65°C ±0,2°C”.

OLT-7000 prowadzi profil temperatury w co najmniej dziesięciu częściach, zapisuje trend i historię oraz raport partii.

Trendy, raporty i retencja

Karta wielokrotnie potwierdza historię, wykresy trendów, sumy dozowania i raporty partii.

Porty, sieć i oprogramowanie nadrzędne

OLT-M pozostaje w klasie lokalnego cyfrowego sterowania z rozbudowaną pamięcią procesu, dopóki oględziny nie wykażą interfejsu nadrzędnego.

Nowsze systemy Ollital BIOTECH-7000/8000/9000/3000 są opisywane z PLC, ekranami 10,1–17 cali, LAN i BIOTECH-FCS. Informację tę można użyć do listy pytań; nie do przypisania portów lub podatności.

Firmware, hardware i storage

• tabliczki OLT-M, OLT-7000, silnika, falownika i zasilaczy; - ekran About/Version/Service/System; - numery PCB, modułów analogowych i przekaźników; - złącza programujące i komunikacyjne; - kartę SD, CompactFlash, USB, SSD lub pamięć lutowaną; - kopię projektu HMI/PLC i receptur; - nazwy, rozmiary i SHA-256 plików eksportu; - wersje bibliotek, runtime i sterowników; - schemat okablowania konkretnej konfiguracji.

Cena

Cena OLT-M jest dostępna na zapytanie. Publiczna lista Made-in-China pokazuje ofertę „Ollital Bioreactor for Animal Cell Culture for Sale” za 9 500–10 500 USD za zestaw, MOQ 1.

Kompletne stanowisko obejmuje sterownik OLT-7000 i naczynie szklane.

Migawka ewidencyjna tej karty

Zakres sprzętowy i programowy już przypisany do modelu

• Hardware: OLT-3M
• Hardware: OLT-5M
• Hardware: OLT-7M
• Hardware: OLT-15M
• Hardware: OLT-30M
• Hardware: OLT-50M
• Hardware: 316L + szkło borokrzemowe
• Hardware: górny napęd
• Hardware: specjalny pierścień dystrybucji powietrza
• Hardware: dolna siatka recyrkulacyjna
• Hardware: 220/240/380 V, 50/60 Hz według karty rodziny
• Software/tryb: OLT-7000 — numer firmware/software nieopublikowany
• Software/tryb: co najmniej 10 odcinków profilu dla pH, antypiany, rpm, temperatury i feedu
• Software/tryb: trendy, historia, sumy dawek i raport partii
• Software/tryb: PLC/HMI, CPU, OS, storage, porty i protokoły — nieujawnione

Fotografie stanowiska, mechaniki i sterowania

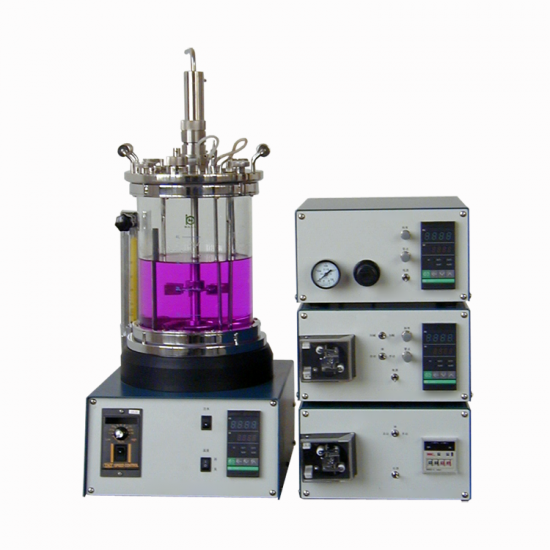

Ollital OLT-3/5/7/15/30/50M — materiał 1 z karty producenta (550×550).

Ollital OLT-3/5/7/15/30/50M — materiał 2 z karty producenta (1440×2400).

Ollital OLT-3/5/7/15/30/50M — materiał 3 z karty producenta (1320×900).

Ustalenia o kontrolerach Ollital

Materiały producenta używają starszych oznaczeń OLT-100, OLT-500 i OLT-7000 oraz nowszych BIOTECH-7000, 8000, 9000 i 3000. OLT-7000 jest opisany jako kontroler z PLC i ekranem dotykowym, który zapisuje historię oraz realizuje wieloetapowe profile procesu.

Karta OLT-7000 opisuje co najmniej dziesięć odcinków czasowych dla pH, antypiany, obrotów, temperatury i feedu. Dla pH publikuje trendy oraz sumy kwasu i zasady, dla antypiany historię, alarmy i sumę dawki, a dla feedu historię oraz ilość skumulowaną.

Tabela BIOTECH podaje dla modelu 7000 sterownik PLC, ekran 10,1 cala z portami klawiatury, myszy i drukarki oraz retencję 5000 godzin. Wspólne funkcje rodziny obejmują trendy, historię, formularze danych, alarmy, zapis partii i dostęp chroniony hasłem. BIOTECH-FCS jest systemem nadrzędnym łączonym przez LAN; wybrane serie deklarują również zdalne sterowanie z telefonu.

W fotobioreaktorach GY-23 producent opisuje lokalne sterowanie PLC i ekran dotykowy. Dla GY-23GS-400L wymienia zapis wskaźników oraz sterowanie czasem, natężeniem i barwą oświetlenia LED.
