Ollital OLT-5/7/10JGZ

Charakterystyka

OLT-JGZ jest laboratoryjną rodziną szklanych fermentorów Ollital o deklarowanej pojemności całkowitej 5, 7 albo 10 l. Urządzenie składa się z naczynia z borokrzemowego szkła i elementów 316L, głowicy z sondami oraz przyłączami, górnego zespołu napędowego, torów gazowych i dozujących, a także oddzielnej jednostki sterującej OLT-7000. W nowszej nomenklaturze producent pokazuje zbliżoną rodzinę BIOTECH-JG.

Nowsza karta BIOTECH-BG/JG oraz starsza karta porównawcza OLT-5JG/OLT-5BG przypisują JG mechaniczne mieszanie od góry, a BG dolne mieszanie przez sprzęgło magnetyczne. Powoduje to różnice w układzie mechanicznym, uszczelnieniu i liczbie elementów nad głowicą.

Jedna starsza karta OLT-BGZ/JGZ ma źle lub niejednoznacznie ułożone komórki tabeli: po nazwach BGZ i JGZ podaje kolejno „top driven” i „bottom driven by magnetic coupling”.

Budowa procesowa

Zespół procesowy wykorzystuje szkło borokrzemowe i stal 316L.

Napęd od góry obejmuje silnik, sprzęgło, wał, uszczelnienie przejścia przez głowicę i mieszadło. Sterownik deklaruje zakres 50–1000 rpm z zapisem ±5‰.

Mechaniczny napęd górny tworzy inne punkty kontroli niż wariant magnetyczny:

• obecność i stan uszczelnienia dynamicznego; - bicie wału oraz współosiowość po złożeniu głowicy; - sprzęgnięcie silnika z wałem; - możliwość ręcznego lub serwisowego wymuszenia napędu; - rodzaj sprzężenia zwrotnego prędkości; - reakcja na zablokowanie mieszadła i przeciążenie; - możliwość przypadkowego rozruchu przy otwartej osłonie.

Karta OLT-JGZ opisuje sterylizację in situ z zewnętrznym źródłem pary. Nowsza BIOTECH-JG i starsza OLT-5JG mówią o sterylizacji w autoklawie.

Parametry procesowe

Strona ofertowa pokazuje 220/240/380 V, 50/60 Hz, moc 0,75–75 kW i masę 50–15 000 kg.

OLT-7000 i automatyka

Sterownik OLT-7000 realizuje lokalne sterowanie i przetwarzanie danych. Publiczna tabela przypisuje mu pomiar lub regulację pH, obrotów, temperatury, antypiany i feedu.

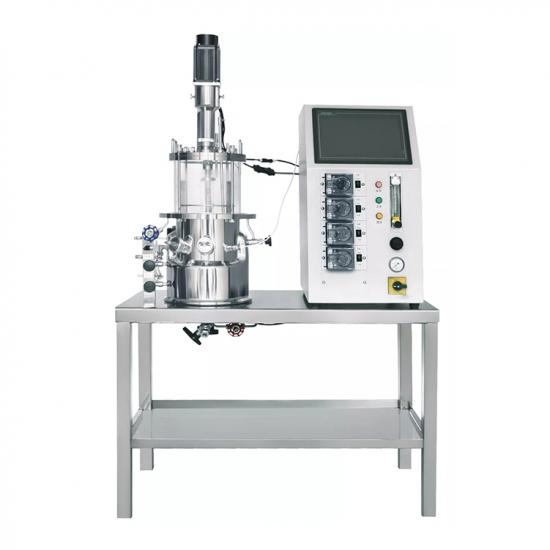

Fotografie nowszych zestawów pokazują cztery pompy perystaltyczne i rotametr na froncie; zamówienia mogły być konfigurowane indywidualnie.

Nowsza tabela BIOTECH określa rodziny 7000, 8000, 9000 i 3000 jako PLC. Dla BIOTECH-7000 podaje ekran 10,1 cala, porty klawiatury, myszy i drukarki oraz bufor 5000 godzin. Dla innych wariantów mówi o komputerze przemysłowym i nieograniczonym storage.

Czujniki, aktuatory i zależności

Pompy dozujące

Na fotografiach podobnych stanowisk widoczne są cztery pompy.

Napęd

W JGZ napęd górny jest elementem krytycznym.

Funkcje rozbudowy

Producent wymienia jako opcje poziom, ważenie feedu, wiele linii dozowania, metanol, etanol oraz O2 i CO2 w gazie wylotowym.

Nowsze materiały rodziny mówią o analizie OUR, CER, RQ i kLa, historii, alarmach, przechowywaniu danych partiami, dostępie hasłem, LAN i BIOTECH-FCS. Są to możliwości platformy, nie pewne wyposażenie JGZ.

Cena

Publiczna oferta Made-in-China dla nowego 10-litrowego szklanego bioreaktora Ollital wynosi 9 500–10 500 USD za zestaw przy MOQ 1.

Migawka ewidencyjna tej karty

Zakres sprzętowy i programowy już przypisany do modelu

• Hardware: OLT-5JGZ
• Hardware: OLT-7JGZ
• Hardware: OLT-10JGZ
• Hardware: nowsze oznaczenie BIOTECH-3/5/7/10JG
• Hardware: 316L + szkło borokrzemowe
• Hardware: górny napęd mechaniczny według nowszej karty
• Hardware: SIP z parą zewnętrzną według karty OLT-JGZ; autoklawowanie według nowszej BIOTECH-JG
• Software/tryb: OLT-7000 — numer wersji firmware nieopublikowany
• Software/tryb: BIOTECH-7000/9000 — nowsze oznaczenia kontrolerów; relacja wersji z OLT-7000 nieudokumentowana
• Software/tryb: profile pH/rpm/temperatury/antypiany/feed po co najmniej 10 części
• Software/tryb: PLC/CPU, OS, storage i protokoły — nieujawnione

Fotografie stanowiska, mechaniki i sterowania

Ollital OLT-5/7/10JGZ — materiał 1 z karty producenta (550×550).

Ollital OLT-5/7/10JGZ — materiał 2 z karty producenta (1440×2400).

Ollital OLT-5/7/10JGZ — materiał 3 z karty producenta (1320×900).

Ustalenia o kontrolerach Ollital

Materiały producenta używają starszych oznaczeń OLT-100, OLT-500 i OLT-7000 oraz nowszych BIOTECH-7000, 8000, 9000 i 3000. OLT-7000 jest opisany jako kontroler z PLC i ekranem dotykowym, który zapisuje historię oraz realizuje wieloetapowe profile procesu.

Karta OLT-7000 opisuje co najmniej dziesięć odcinków czasowych dla pH, antypiany, obrotów, temperatury i feedu. Dla pH publikuje trendy oraz sumy kwasu i zasady, dla antypiany historię, alarmy i sumę dawki, a dla feedu historię oraz ilość skumulowaną.

Tabela BIOTECH podaje dla modelu 7000 sterownik PLC, ekran 10,1 cala z portami klawiatury, myszy i drukarki oraz retencję 5000 godzin. Wspólne funkcje rodziny obejmują trendy, historię, formularze danych, alarmy, zapis partii i dostęp chroniony hasłem. BIOTECH-FCS jest systemem nadrzędnym łączonym przez LAN; wybrane serie deklarują również zdalne sterowanie z telefonu.

W fotobioreaktorach GY-23 producent opisuje lokalne sterowanie PLC i ekran dotykowy. Dla GY-23GS-400L wymienia zapis wskaźników oraz sterowanie czasem, natężeniem i barwą oświetlenia LED.
