- Producent urządzenia / marka
- Merck Life Science / MilliporeSigma
- Grupa katalogowa
- Merck Life Science / MilliporeSigma
- Rodzaj pozycji
- nowy / konfigurowalny produkt producenta
- Model / rodzina
- Mobius Breez Microbioreactor
- Typ rekordu
- zautomatyzowany czterokanałowy mikrobioreaktor perfuzyjny z jednorazowymi kasetami
- SKU / numer katalogowy
- BRZ01SYS
- Skala
- 2,155 ml roboczo; cztery równoległe POD-y
- Architektura sterowania
- C5 — Kontroler lokalny z nadrzędną platformą web/cloud
- Segment
- P4 — pilotowy
- Ryzyko rebrandingu
- niskie — Mobius Breez Microbioreactor ma odrębny systemowy SKU BRZ01SYS i bieżącą dokumentację Merck/MilliporeSigma; zgromadzone źródła nie wskazują sprzedaży kompletnej platformy jako white-label ani pod inną nazwą modelu.Podstawa: exact-manual; sprawdzono: 2026-09-07
- Niepewność BOM
- wysoka — Mobius Breez Microbioreactor łączy cztery POD-y, hub, sensor box, laptop, peryferia USB i warianty kaset C-Flex/PVC; CPU, storage, OS/build, wersja aplikacji, firmware modułów, usługi i pakiet aktualizacji nie są publicznie ustalone.Podstawa: exact-manual; sprawdzono: 2026-09-07
- Powiązane modele i konfiguracje
- Merck / MilliporeSigma Mobius CellReady 3 L Bioreactor
Merck / MilliporeSigma Mobius iFlex 200 L
Indeks danych technicznych
Parametry urządzenia i wariantów
Skala i wydajność
| Parametr | Wartość |
|---|---|
| Objętość robocza | 2,155 ml na kasetę |
Proces i naczynie
| Parametr | Wartość |
|---|---|
| Materiał jednorazowy | kaseta mikrofluidyczna C-Flex lub PVC z filtrem retencyjnym |
Temperatura i termostatowanie
| Parametr | Wartość |
|---|---|
| Temperatura | od 5°C powyżej otoczenia do 40°C |
Automatyka i sterowanie
| Parametr | Wartość |
|---|---|
| SCADA | Merck Common Control Platform; GE iFIX standard, inne na życzenie |
| DCS | DeltaV jako opcjonalna stacja sterowania iFlex |
| HMI | 18,5-calowy touch HMI dla opcjonalnego DeltaV iFlex |
Interfejsy, sieć i protokoły
| Parametr | Wartość |
|---|---|
| Interfejs ujawniony publicznie | 3 × USB 2.0 |
| Interfejs fizyczny | USB 2.0 |
| Interfejs fizyczny | USB |
| Protokół | przemysłowe standardy OPC dla CCP/plant network |
| Breez USB | 3× USB 2.0 do systemu, skanera i aktualizacji |
| Breez network | opcjonalna sieć przez komputer |
Oprogramowanie i firmware
| Parametr | Wartość |
|---|---|
| Raport | PDF powiązany z signature file oraz eksport danych |
| Backup | projekty CCP/DeltaV, RDB, receptury, konta i certyfikaty wymagają wspólnego recovery |
| Breez data logging | 17 dni lokalnie; długoterminowo na PC lub zdalnie |
| Breez backup | baza PC okresowo na lokalny dysk, opcjonalny zdalny backup narzędziem trzecim |
Bezpieczeństwo IT
| Parametr | Wartość |
|---|---|
| Dostęp zdalny | remote monitoring/control przez CCP; Breez network access na żądanie klienta |
| Uwierzytelnienie | username/password lokalnie lub przez domenę w CCP |
| Role | 4 konfigurowalne poziomy grup dostępu w CCP |
Zgodność i walidacja
| Parametr | Wartość |
|---|---|
| 21 CFR Part 11 | CCP ułatwia zgodność; exact walidacja wymagana |
Oferta i cykl życia
| Parametr | Wartość |
|---|---|
| Cena systemu | na zapytanie |
| Cena znana publicznie | 12 880 CAD za czterotygodniową usługę trial, nie zakup BRZ01SYS |
Pozostałe potwierdzone parametry
| Parametr | Wartość |
|---|---|
| Producent | Merck KGaA / MilliporeSigma |
| Model | Mobius Breez Microbioreactor System |
| Architektura | 4 × POD + Base Station Hub + CO2 Sensor Box + laptop + kasety |
| Liczba hodowli | cztery niezależne kanały |
| Tryb | zautomatyzowana perfuzja; rozwój procesu i screening |
| Gazy | air, N2, O2 i CO2; zasilanie co najmniej 30 psi |
| Retencja w urządzeniu | dane do 17 dni według datasheetu |
| Magazyn danych | lokalna baza na PC; backup na lokalny dysk lub rozwiązanie sieciowe strony trzeciej |
| Status | produkt bieżący |
| Sprzęt i komponent | 4 niezależne kontrolery POD (pneumatic optical digital), Base Station Hub i CO2 Sensor Box |
| Sprzęt i komponent | dostarczony laptop z oprogramowaniem; 3× USB 2.0 do systemu, skanera i aktualizacji |
| Sprzęt i komponent | kaseta 2,155 ml z pompami, zaworami, sensorami pH/DO/OD i filtrem retencyjnym |
| Sprzęt i komponent | 4 wejścia cieczy, 3 wyjścia; 0,1–10 VVD; kLa do 40 h⁻¹ |
| Sprzęt i komponent | Air, opcjonalny N2, O2 i CO2; minimalne ciśnienie wejściowe 30 psi |
| Sprzęt i komponent | BRZMBRCFLEX/BRZMBRCFLEX4 oraz BRZMBRPVC/BRZMBRPVC4 — consumables 1/4 szt. |
| Oprogramowanie lub tryb | 17 dni logowania w systemie; baza lokalna na PC; okresowy backup na lokalny dysk |
| Oprogramowanie lub tryb | opcjonalna sieć i zdalny backup przez aplikacje trzecie |
| Oprogramowanie lub tryb | aktualizacje software możliwe przez USB |
| Receptury | 6 programowalnych faz, action groups i start/stop/jump w CCP |
| GAMP 5 | CCP rozwijany według GAMP 5 według producenta |
| iFlex gassing | 4–7 MFC, turn-down do 250:1 |
obserwowana cena ofertowa
Cena i podstawa wyceny
- Czego dotyczy kwota
- Oficjalna cena dotyczy wyłącznie 4-tygodniowej ewaluacji z uruchomieniem, szkoleniem i dostępem do systemu. Nie jest ceną zakupu BRZ01SYS, kaset ani planu serwisowego; pełny system ma status Request Pricing.
- Metoda
- Bezpośredni odczyt oficjalnej kanadyjskiej karty SKU BRZTRIAL; cena systemu BRZ01SYS nie jest publiczna.
- Pewność
- wysoka dla ceny i zakresu trialu
- Weryfikacja
- 2026-09-05
Źródło / punkt porównawczy: Sigma-Aldrich Canada — BRZTRIAL.
Zastosowania
Ustalenia pierwszej fazy
Bieżąca zautomatyzowana platforma perfuzyjna 2 ml: system BRZ01SYS obejmuje cztery niezależne POD-y, Base Station Hub, CO2 Sensor Box, laptop i software. Kasety C-Flex/PVC są materiałami jednorazowymi, nie osobnymi urządzeniami.
Źródła identyfikacji
- oficjalny datasheet DS12130EN
- Merck CA12360EN — lista części Breez
- oficjalna karta systemu BRZ01SYS
- oficjalna karta czterotygodniowego trialu BRZTRIAL
- Merck TB13986EN — budowa kasety, wymiana gazowa i mieszanie
- oficjalna strona produktu i galeria Mobius Breez
- Merck — Common Control Platform
- Merck — portfolio Mobius
- Merck — iFlex datasheet i DeltaV HMI
- Merck — iFlex guide
- Merck — Breez network access terms
Ostatnia kontrola rekordu: 2026-09-09.
Mobius Breez (BRZ01SYS) jest zautomatyzowanym, czterokanałowym systemem perfuzyjnym do hodowli komórek ssaczych w objętości około 2 ml. Produkt łączy cztery niezależne moduły wykonawczo-pomiarowe POD, wspólny Base Station Hub, CO2 Sensor Box, laptop z aplikacją oraz wymienne kasety mikrofluidyczne.
Tożsamość i granica rekordu
Pełny system jest zamawiany jako BRZ01SYS. Producent określa go jako Mobius Breez Microbioreactor System i opisuje cztery równoległe, niezależnie sterowane hodowle. Każda korzysta z jednorazowej kasety o objętości roboczej 2,155 ml. Odrębne numery BRZMBRCFLEX, BRZMBRCFLEX4, BRZMBRPVC i BRZMBRPVC4 dotyczą materiałów eksploatacyjnych z przewodami C-Flex albo PVC, pojedynczo lub w opakowaniach po cztery.
Moduł POD (BRZMCM001BR na liście części) jest trwałym elementem pneumatycznym, optycznym i cyfrowym. Base Station Hub rozdziela zasilanie i komunikację, a CO2 Sensor Box obsługuje pomiar gazu. Komputer i software są na liście części wspólną pozycją BRZSBP020BR. Kalibrator BRZMCC, instalacja BRZSETUP, plan serwisowy i usługa BRZTRIAL są odpowiednio materiałem kontrolnym lub usługami, a nie osobnymi bioreaktorami.
Kaseta i tor cieczowy
Jednorazowa kaseta integruje mały reaktor, kanały mikrofluidyczne, pompy i zawory pneumatyczne, sensory optyczne oraz filtr zatrzymujący komórki. Takie skupienie funkcji ogranicza ręczne składanie; powoduje, że poprawność partii kasety i jej przypisanie w aplikacji są częścią konfiguracji procesu.
Producent podaje dokładność pompy ±2% oraz rozdzielczość 600 nl. Minimalna próbka ma 50 µl.
Pomiary i regulacja procesu
Zakres pomiaru pH wynosi 5,5–8,5, a deklarowana dokładność przy pH 7 to ±0,1. Dissolved oxygen jest raportowany w zakresie 0–100% z dokładnością ±10%. Optical density ma zakres liniowy 0–50 mln komórek/ml i użytkowy do 200 mln komórek/ml. Deklarowane kLa sięga 40 h⁻¹. Te wartości są parametrami platformy i metody producenta, nie gwarancją wyniku biologicznego każdej linii komórkowej.
Sterowanie temperaturą działa od wartości o 5°C wyższej niż temperatura otoczenia do 40°C. Cztery gazy — powietrze, azot, tlen i CO2 — pozwalają budować kaskady DO i pH.
Producent przedstawia system jako platformę perfuzyjną przeznaczoną m.in. do szybkiego rozwoju medium, parametrów i strategii procesu. Z punktu widzenia integralności ważne jest przechowanie nie tylko wyników, ale także też wersji metody, ustawień pomp, kryteriów samplingowych i informacji o kalibracji.
Cztery POD-y i wspólne elementy
Każdy POD wykonuje lokalne funkcje pneumatyczne, optyczne i cyfrowe; wszystkie korzystają ze wspólnej stacji bazowej, komputera, aplikacji, źródeł gazów i warunków pomieszczenia.
Lista części CA12360EN jest ważnym punktem identyfikacyjnym.
Laptop i aplikacja
Komputer stanowi interfejs operatora, miejsce lokalnej bazy oraz punkt eksportu i backupu.
USB 2.0 i powierzchnia wymiany danych
Datasheet ujawnia trzy porty USB 2.0: do komunikacji ze sprzętem, podłączenia skanera kodów i wykonywania aktualizacji. Ten sam typ złącza pełni zatem funkcje operacyjne i serwisowe.
Aktualizacje i wersje
Warunkiem kontrolowanej aktualizacji jest pakiet pochodzący z autoryzowanego kanału, instrukcja dla właściwego serialu, udokumentowana suma lub podpis, backup, ocena kompatybilności i plan rollback.
Konta, role i ścieżka serwisowa
Uprawnienie do modyfikacji kalibracji, przypisania gazów, konfiguracji pomp lub czasu jest bardziej krytyczne niż sam odczyt trendu.
Cena, usługi i utrzymanie
Cena BRZ01SYS jest dostępna na zapytanie. Kanadyjska karta BRZTRIAL podawała 12 880 CAD za czterotygodniowy trial obejmujący dostęp, uruchomienie i szkolenie.
Lista części pokazuje możliwość wymiany POD i zestawu software/computer.
Dane potwierdzone
Potwierdzone: SKU systemu BRZ01SYS, cztery POD-y, hub, CO2 box i laptop; kaseta 2,155 ml; cztery wejścia i trzy wyjścia cieczowe; cztery gazy; parametry pH, DO, OD, kLa i temperatury; trzy USB 2.0; 17 dni retencji urządzenia; lokalna baza i opcjonalny backup; kody kaset oraz lista podstawowych części.
Cena: system jest wyceniany na zapytanie. Publiczne 12 880 CAD dotyczyło czterotygodniowej usługi BRZTRIAL, nie sprzedaży urządzenia.
Udokumentowane fakty o automatyce Mobius
Karta opisuje Merck / MilliporeSigma Mobius Breez Microbioreactor. Udokumentowana skala: 2,155 ml roboczo; cztery równoległe POD-y. Merck Common Control Platform bazowo używa GE iFIX i integruje się z siecią zakładu przez OPC. CCP ma edytor receptur z sześcioma fazami, grupami akcji, operacjami start/stop/jump, setpointami, alarmami, komunikacją DCS, trendami, tabular log oraz Read Only Database. Użytkownicy mogą być zarządzani lokalnie lub domenowo w czterech konfigurowalnych grupach dostępu.
Mobius iFlex oferuje opcjonalną stację Emerson DeltaV z dotykowym HMI 18,5 cala. Mobius Breez jest odrębną platformą: basestation hub, CO2 box, cztery POD-y i kasety 2 ml, komputer połączony trzema portami USB 2.0 oraz około 17 dni lokalnej retencji danych. Sieć Breez jest opcjonalna przez komputer.
Galeria urządzenia i rzeczywiste widoki sterowania

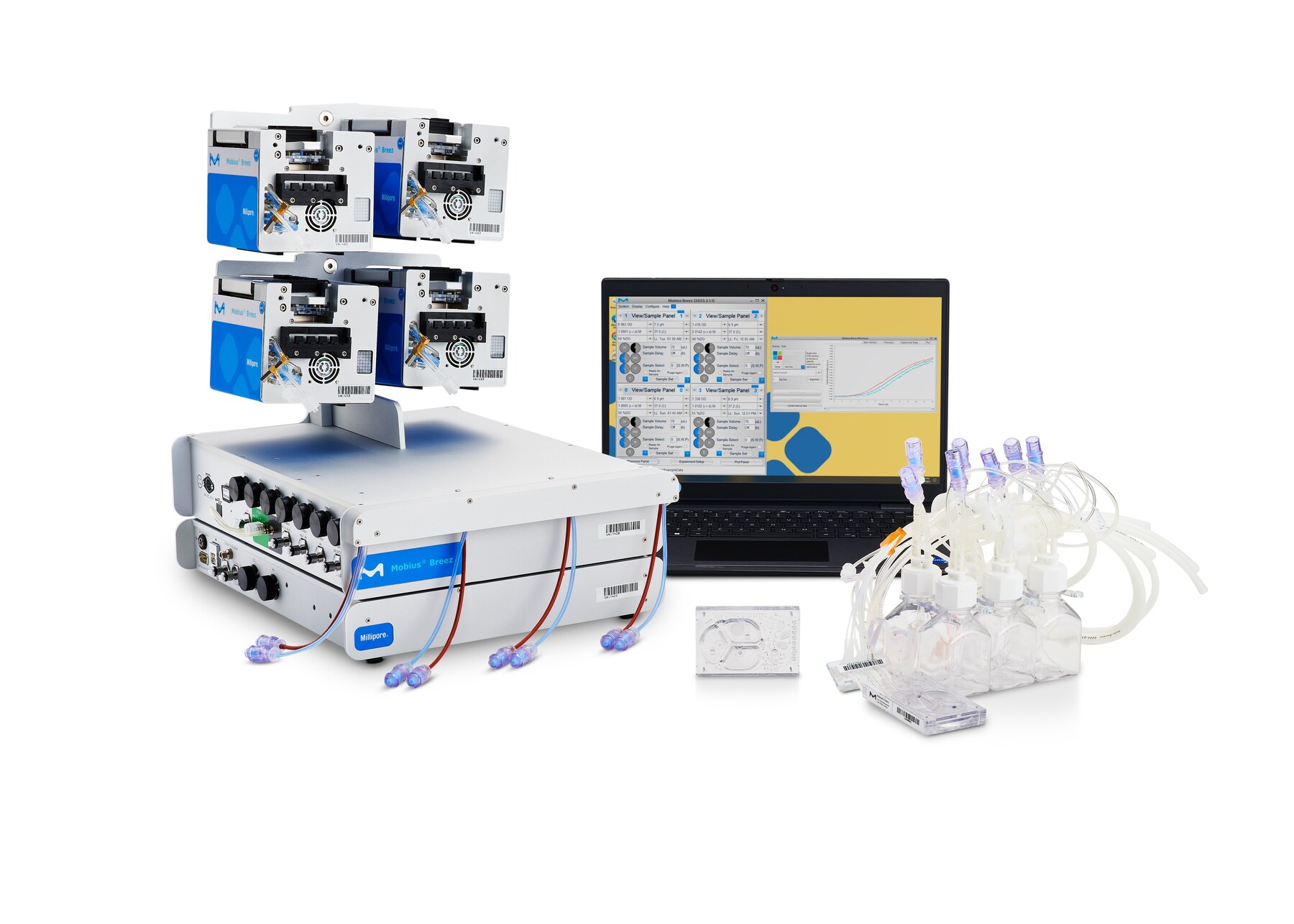

Merck / MilliporeSigma Mobius Breez Microbioreactor — oficjalny lub pochodny materiał techniczny z dokumentacji produktu. Źródło: Merck / MilliporeSigma.

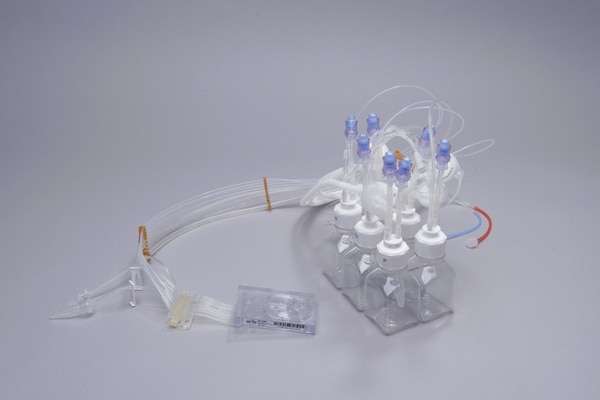

Merck / MilliporeSigma Mobius Breez Microbioreactor — oficjalny lub pochodny materiał techniczny z dokumentacji produktu. Źródło: Merck / MilliporeSigma.
Merck / MilliporeSigma Mobius Breez Microbioreactor — oficjalny lub pochodny materiał techniczny z dokumentacji produktu. Źródło: Merck / MilliporeSigma.

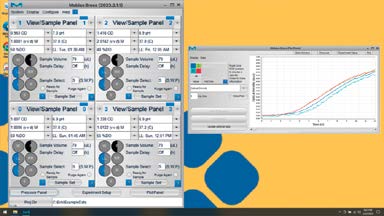

Merck Mobius — rzeczywisty widok interfejsu sterowania; profil właściwej platformy. Źródło: Merck / MilliporeSigma.

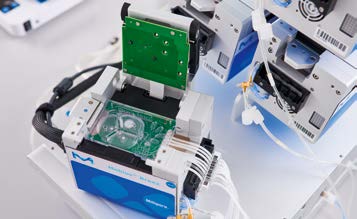

Merck / MilliporeSigma Mobius Breez Microbioreactor — oficjalny lub pochodny materiał techniczny z dokumentacji produktu. Źródło: Merck / MilliporeSigma.
Źródła
- Merck DS12130EN — Mobius Breez Microbioreactor System Data Sheet — architektura, parametry procesu, USB, retencja i backup.
- Merck TB13986EN — Mixing and Gas Transfer in the Mobius Breez Microbioreactor — budowa kasety, ruch membrany, wymiana gazowa i mieszanie.
- Merck CA12360EN — Mobius Breez Spare Parts List — części trwałe, moduł POD i pozycja software/computer.
- Merck / MilliporeSigma — strona produktu Mobius Breez — identyfikacja zestawu oraz oficjalna galeria.
- Oficjalna karta
BRZ01SYS— identyfikacja systemu i status handlowy. - Oficjalna karta
BRZTRIAL— zakres oraz obserwowana cena usługi próbnej, nie urządzenia.
