KNIKBIO BIO-S / KNIKBIO A-B-C-D Process Controller Family

Publiczne materiały pokazują kilka nakładających się schematów nazewnictwa, co najmniej dwie generacje Siemens PLC, panele o różnych przekątnych, opcjonalny komputer nadrzędny oraz osobny pakiet analityczny KNIKBIO-8.0.

Typ rekordu

Jest to rekord komponentowy PCS, a nie karta bioreaktora.

Legenda kodu KNIKBIO-XABC-D

Oficjalna karta XSJ publikuje legendę KNIKBIO-XABC-D.

W kartach wdrożeniowych D występuje z panelem 12-calowym, C z komputerem Advantech, a B i S bywają stosowane obok siebie.

Porównanie wariantów

Oznaczenie	Znaczenie w legendzie lub karcie	Jawny przykład	Najważniejsza niepewność
A	industrial PC + control module	opcja platform XSJ	model IPC, modułu i PLC niepodany
B	standard controller	szkło 5/7/10/30/40 L	S7-200/S200 albo generacja 2019/2020
S	BIO-process controller	SIP/CIP 100 L, vaccine	czy S jest wariantem B, czy rewizją
BIO-S	lower field controller	karta software 2019/2020	exact CPU S7-1200 i program
C	10″ LCD + PLC	15SJ-50SJ-4	w praktyce także Advantech IPC i USB
D	15″ LCD + PLC + Siemens	legenda XABC-D	karta XV podaje S7-200 + 12″ panel
KNIKBIO-8.0	analiza metabolic-flow	15SJ-50SJ-4	build, OS, baza i licencja

Tabela nie wyznacza zgodności wstecznej.

Starsza generacja KNIKBIO-B/S

Karta szklanego bioreaktora opisuje KNIKBIO-B jako on-site controller oparty na Siemens S7-200/S200, 10-calowym dotykowym LCD oraz opcjonalnym komputerze do transmisji i analizy.

Ten profil obejmuje lokalną obsługę, niezależne moduły transmisji parametrów, PID, sekwencje i eksport USB. S7-200 jest rodziną, a nie numerem CPU.

Nowsza architektura 2019/2020

Karta control software nazywa host software version 2019/2020. Opisuje host z Windows 7 lub Windows 10, fermentation control software, bazę danych, BIO-S/Siemens PLC, sensory i elementy wykonawcze.

BIO-S na Siemens S7-1200

W profilu 2019/2020 lower field controller jest oparty na Siemens S7-1200 z wielopoziomowym rozszerzeniem A/D, D/A i wejść/wyjść dyskretnych. To jedyne bezpośrednie przypisanie S7-1200 do BIO-S w źródłach.

Przemysłowy HMI

Karta 2019/2020 podaje industrial-grade Siemens man-machine interface, które pozwala systemowi fermentacji działać bez hosta. Starsze opisy wskazują 10-calowy LCD, a wariant D występuje jako 12 lub 15 cali.

Dwupoziomowa topologia

Producent opisuje embedded two-level computer network control structure.

Industrial Ethernet

Karta software jawnie wymienia Industrial Ethernet.

KNIKBIO-C i komputer Advantech

Karta 15SJ-50SJ-4 przypisuje KNIKBIO-C do Siemens S7-200 oraz Advantech industrial control computer. Deklaruje chiński interfejs, transfer przez USB, przegląd i analizę danych oraz ustawień. Jest to bogatszy BOM niż prosta legenda C = 10″ LCD + PLC.

KNIKBIO-D i konflikt 12/15 cali

Karta 200 L XV opisuje KNIKBIO-D jako Siemens S7-200 z 12-calowym panelem dotykowym. Legenda konfiguratora mówi o 15-calowym LCD oraz importowanych transmitterach Siemens.

Wariant A

Wariant A ma składać się z industrial control computer i control module. Wariant ma zatem najniższy poziom rozpoznania technicznego mimo pozornie jednoznacznej legendy.

Relacja B, S i BIO-S

Źródła stosują B, S oraz BIO-S nakładająco. Karta software rozpoczyna sekcję jako KNIKBIO-b control system, po czym nazywa rozwiązanie KNIKBIO-B, KNIKBIO-S i BIO-S. Inne karty podają B/C/S jako opcje tego samego sprzętu.

Normalizacja do jednego wariantu jest dopuszczalna dopiero po porównaniu hardware, projektu i dokumentacji dostawy.

Pętle podstawowe

Opcjonalne są między innymi glucose, amino acid, ethanol, O2, CO2 oraz weighing. Karta 2019/2020 dodaje temperaturę sterylizacji, cell density, tank pressure, exhaust O2/CO2 i intake flow; zastrzega wybór funkcji przez użytkownika.

PID i self-tuning

Producent deklaruje inteligentny PID, wysoką dokładność i parameter self-tuning.

Sterowanie sekwencyjne

Starszy opis podaje co najmniej 10 odcinków sterowania dla parametrów procesu.

Alarmy i diagnostyka

Materiały opisują górne i dolne limity, alarm poziomu i piany, rejestrację zdarzeń, adaptive ability i self-diagnostic.

Historia, krzywe i raporty batch

Karta 2019/2020 deklaruje real-time display, data record, analysis, graph, batch report, print, alarm i wieloletnią historię przechowywaną na hoście.

Role i password protection

Nowsza karta wymienia operatora, first-class technician i administratora. Starsze źródła mówią jedynie o haśle blokującym zmianę parametrów albo o poziomie operator/administrator.

Retencja nastaw po zaniku zasilania

Starszy B ma zachowywać ustawienia parametrów, a rozbudowany blok B/C/S opisuje rejestrację boot, shutdown, power loss i power return oraz odtworzenie curve po restarcie.

KNIKBIO-8.0 Analysis Software

KNIKBIO-8.0 w systemie 15SJ-50SJ-4 oblicza OUR, CER, RQ i kLa, prezentuje material balance, wspólne wykresy wielu zbiorników oraz przyjmuje dane offline, takie jak cukry, amino nitrogen, biomass concentration i fermentation units.

Storage i baza danych

Publiczne materiały potwierdzają bazę tylko w profilu host software.

Porty i protokoły

Jawne interfejsy ograniczają się do Industrial Ethernet i USB.

Komponenty wersjonowane osobno

S7-200, S7-1200, panele Siemens, IPC Advantech, Windows, baza danych i runtime mają odrębne wersje.

Cena i licencjonowanie

Data weryfikacji źródeł tej karty to 2026-09-07.

Udokumentowane fakty o automatyce KNIKBIO

Karta opisuje KNIKBIO BIO-S / KNIKBIO A-B-C-D Process Controller Family. Udokumentowana skala: komponent PCS dla pojedynczych, równoległych i wielostopniowych bioreaktorów. Oficjalna karta platformy KNIKBIO 2019/2020 opisuje Siemens S7-1200, wielopoziomowe rozszerzenia I/O, przemysłowy panel Siemens, host z Windows 7 albo Windows 10 i komunikację przez Industrial Ethernet.

Sterownik polowy wykonuje regulację PID i utrzymuje proces bez komputera nadrzędnego. Host służy do wizualizacji w czasie rzeczywistym, zapisu, analizy, wykresów, raportów partii i druku; ważne parametry są zapisywane w bazie danych, a historia może być przechowywana przez lata. Opis platformy wymienia wielopoziomowe role użytkowników, ochronę hasłem, krzywe historyczne, tryby ręczny/automatyczny/stop oraz programowe sekwencje SIP dla odpowiednio wyposażonych systemów.

Galeria i widoki interfejsu

KNIKBIO BIO-S / KNIKBIO A-B-C-D Process Controller Family — fotografia lub widok przypisany przez producenta do tej karty/rodziny. Źródło: KNIKBIO.

KNIKBIO BIO-S / KNIKBIO A-B-C-D Process Controller Family — fotografia lub widok przypisany przez producenta do tej karty/rodziny. Źródło: KNIKBIO.

KNIKBIO BIO-S / KNIKBIO A-B-C-D Process Controller Family — fotografia lub widok przypisany przez producenta do tej karty/rodziny. Źródło: KNIKBIO.

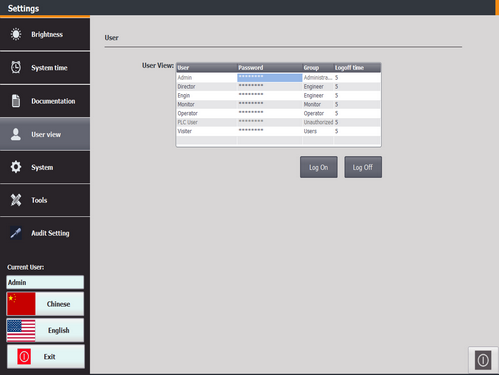

KNIKBIO — widok wspólnej platformy operatorskiej 2019/2020; profil rodziny, nie dowód exact wersji tego egzemplarza. Źródło: KNIKBIO.

KNIKBIO — widok wspólnej platformy operatorskiej 2019/2020; profil rodziny, nie dowód exact wersji tego egzemplarza. Źródło: KNIKBIO.
