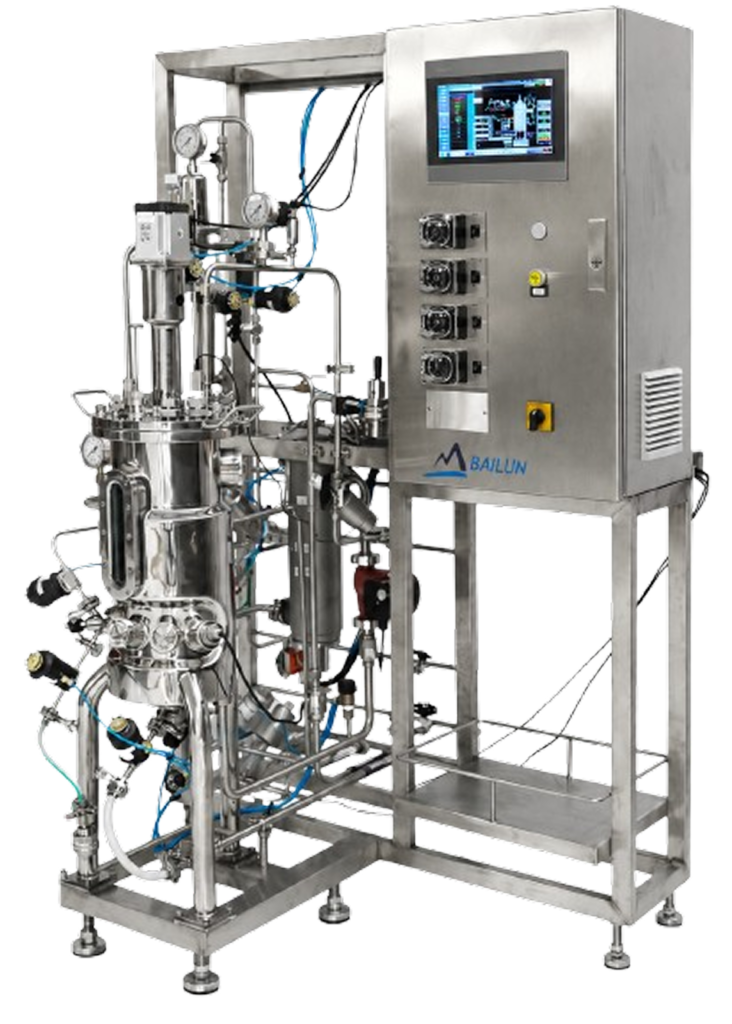

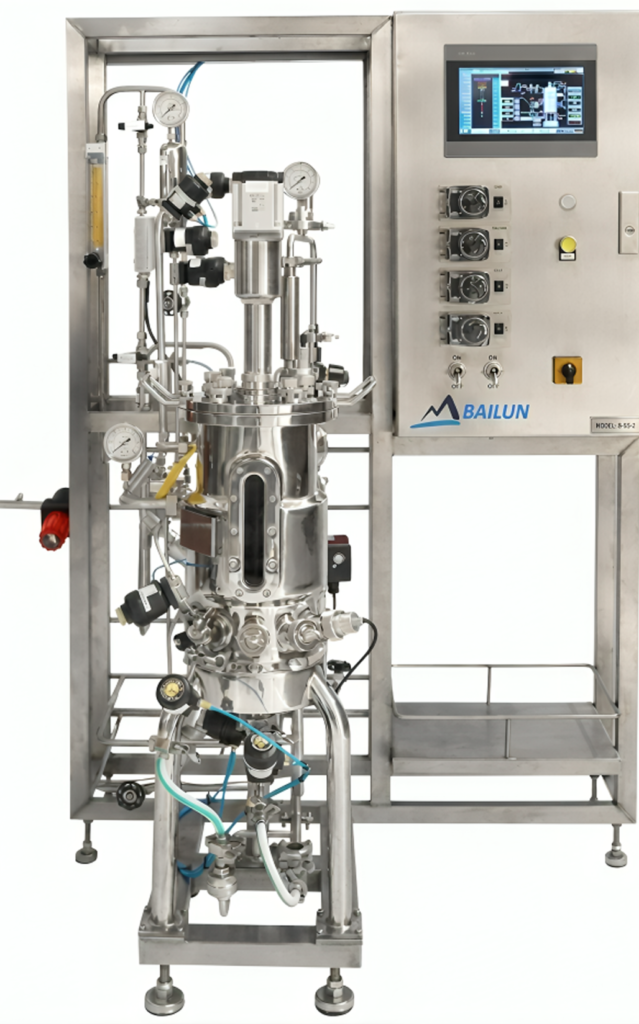

Bailun Bio BAILUN500-M1 Series

Producent urządzenia / marka: Bailun Bio
Grupa katalogowa: Pozostali producenci
Rodzaj pozycji: nowy / konfigurowalny produkt producenta
Model / rodzina: BAILUN500-M1 Series
Typ rekordu: rodzina znormalizowanych stalowych bioreaktorów z jednym albo dwoma niezależnymi naczyniami
SKU / numer katalogowy: BAILUN500-M1-10L / -20L / -30L / -50L / -100L / -200L
Skala: 10/20/30/50/100/200 L nominalnie; 11,5–198 L total i 2,9–148,5 L roboczo zależnie od modelu
Architektura sterowania: C4 — Wbudowany webserwer lub mobilny HMI
Segment: P4 — pilotowy
Ryzyko rebrandingu: — Podstawa: ; sprawdzono:
Powiązane modele i konfiguracje: Bailun Bio Single-use Stirred Bioreactor 50–2000 L

Indeks danych technicznych

Parametry urządzenia i wariantów

M1-10L

M1-20L

M1-30L

M1-50L

M1-100L

M1-200L

Interfejsy, sieć i protokoły

Parametr	Wartość	Zakres
Interfejs fizyczny	Ethernet
Interfejs fizyczny	USB
Interfejs fizyczny	RS-485

Pozostałe potwierdzone parametry

Parametr	Wartość	Zakres
Total volume	11,5 L	M1-10L
Working volume	8,6 L	M1-10L
Minimum working	2,9 L	M1-10L
Maks. rpm	1000	M1-10L
Total volume	21,2 L	M1-20L
Working volume	15,9 L	M1-20L
Minimum working	5,3 L	M1-20L
Maks. rpm	1000	M1-20L
Total volume	28,8 L	M1-30L
Working volume	21,6 L	M1-30L
Minimum working	7,2 L	M1-30L
Maks. rpm	1000	M1-30L
Total volume	51,3 L	M1-50L
Working volume	38,5 L	M1-50L
Minimum working	12,8 L	M1-50L
Maks. rpm	800	M1-50L
Total volume	119,5 L	M1-100L
Working volume	89,6 L	M1-100L
Minimum working	29,9 L	M1-100L
Maks. rpm	700	M1-100L
Total volume	198 L	M1-200L
Working volume	148,5 L	M1-200L
Minimum working	49,5 L	M1-200L
Maks. rpm	400	M1-200L
Sprzęt i komponent	total volume 11,5/21,2/28,8/51,3/119,5/198 L; working 8,6/15,9/21,6/38,5/89,6/148,5 L; minimum 2,9/5,3/7,2/12,8/29,9/49,5 L
Sprzęt i komponent	single vessel albo twin z niezależnym sterowaniem dwóch tych samych lub różnych pojemności
Sprzęt i komponent	316L wetted, Ra<0,4 µm, H:D 2:1 albo 3:1, vessel/jacket 0–3 bar przy 150°C; standard top mechanical z single seal
Sprzęt i komponent	rpm 5–1000 dla 10–30 L, 5–800 dla 50 L, 5–700 dla 100 L i 5–400 dla 200 L; 0,75–2,2 kW zależnie od wariantu
Sprzęt i komponent	microbial: trzy Rushtony i O2 enrichment; cell: segment impellers, sparger + overlay oraz CO2/advanced gas
Sprzęt i komponent	Pt100, pH, DO, foam i pressure; cztery stałoobrotowe pompy Watson-Marlow per vessel, opcjonalnie do sześciu/variable speed
Sprzęt i komponent	standard automatic SIP; CIP/mobile CIP, TMFC, weighing, lid lift, dual pH/DO, inne napędy i analityka są opcjami
Sprzęt i komponent	komponenty wymienione w karcie obejmują SEW, Schneider, HUBA, Bürkert, Grundfos oraz sondy Mettler Toledo i Hamilton
Oprogramowanie lub tryb	control unit: industrial PC albo PLC + 10-calowy kolorowy touch panel; producent modułu PLC opisany jako Siemens bez order number
Oprogramowanie lub tryb	Ethernet network, jeden USB do copy/export oraz jeden RS-485 albo interfejs na zamówienie
Oprogramowanie lub tryb	real-time status, konfigurowany odstęp historii/curves, widok wielu naczyń, alarm limits i odtworzenie krzywej po zaniku
Oprogramowanie lub tryb	trzy poziomy uprawnień OPE/operator, MON/team leader i SYS/administrator; alarm issues mogą być recorded/audited

Zastosowania

mikrobiologia i fermentacja hodowla komórek ssaczych rozwój i optymalizacja procesu produkcja biofarmaceutyczna lub przemysłowa

Ustalenia pierwszej fazy

Nowa, znormalizowana rodzina stalowych bioreaktorów single lub twin do mikroorganizmów i komórek, z automatycznym SIP, panelem dotykowym oraz udokumentowanymi interfejsami Ethernet, USB i RS-485.

Źródła identyfikacji

Ostatnia kontrola rekordu: 2026-09-09.

BAILUN500-M1 jest bieżącą, znormalizowaną rodziną stalowych bioreaktorów Bailun Bio. W odróżnieniu od licznych szablonowych listingów tej marki oficjalna karta publikuje sześć pełnych kodów, dokładne objętości, wymiary, masy, utilities, komponenty oraz interfejsy kontrolera.

Tożsamość rodziny

Stabilna nazwa handlowa brzmi BAILUN500 Series, a tabela exact używa członu BAILUN500-M1. Producent opisuje serię jako integrated control system dla microbial i cell culture.

Sześć exact modeli

Oficjalna karta BAILUN500 wymienia BAILUN500-M1-10L, -20L, -30L, -50L, -100L i -200L.

Single i twin

Standardowy control unit obsługuje pojedyncze naczynie, a opcja twin dwa zbiorniki tej samej lub różnej wielkości. Producent deklaruje ich niezależną pracę.

Zbiornik i geometria

Części zwilżane są opisane jako SUS316L, zewnętrzne jako 304, a wykończenie odpowiednio Ra<0,4 i Ra<0,8 µm. H:D ma wynosić 2:1 albo 3:1.

Ciśnienie i temperatura projektowa

Tabela podaje 0–3 bar przy 150°C dla vessel i jacket; opis ogólny wskazuje 0,3 MPa dla zbiornika oraz 0,4 MPa dla płaszcza.

Publiczna karta podaje zawór relief o nastawie 0,27 MPa.

Standardowy napęd mechaniczny

BAILUN500-M1 standardowo ma górny napęd mechaniczny z pojedynczym uszczelnieniem.

Zakresy rpm i moc

Warianty 10–30 L pracują katalogowo 5–1000 rpm, 50 L 5–800, 100 L 5–700, a 200 L 5–400 rpm. Moc silnika wynosi odpowiednio 0,75/1/1/0,75/1,5/2,2 kW. Niższa moc 50 L względem 30 L jest dosłowną wartością tabeli, nie błędem poprawionym przez autorów karty.

Opcjonalne warianty napędu

Producent oferuje bottom mechanical oraz bottom/top magnetic agitation. W tabeli opcji pojawiają się też double mechanical seal i single magnetic seal.

Profil mikrobiologiczny

Profil microbial stosuje napowietrzanie z enrichment O2, trzy sześciopłatowe impellery Rushtona i Pt100. Maksymalny całkowity przepływ opisano jako 1,5 vvm. Cztery pompy odpowiadają zwykle za alkali, acid, antifoam i feed.

Profil hodowli komórkowej

Dla komórek producent opisuje segment impellers, sparger oraz overlay, zaawansowane mieszanie Air/O2/N2/CO2 i kontrolę CO2. Maksimum ma wynosić 0,1 vvm na sparger oraz 1 vvm na overlay.

Strategie gazowe

Karta wyróżnia airflow, O2-enrichment oraz advanced gas flow z maksymalnie pięcioma torami.

W advanced gas solenoids wybierają Air/O2/N2/CO2 do spargera, a overlay ma własny tor.

Pompy perystaltyczne

Standard obejmuje cztery wbudowane pompy na naczynie, opcjonalnie do sześciu.

Temperatura

Closed-loop system obejmuje pompę cyrkulacyjną, grzałkę i opcjonalny chiller. Zakres określono jako 8°C powyżej coolant do 40°C powyżej ambient, przy absolute temperature 0–65°C. Sensor to Pt100; main components wskazują klasę A i zakres 0–150°C.

pH, DO, piana i ciśnienie

Karta podaje pH 2–12 z dokładnością ±0,01 pH, DO 0–150% oraz conductive foam probe. Ciśnienie mierzy piezorezystywny sensor w zakresie -0,5–2 barg z rozdzielczością 1 mbar.

Przykładowe sondy to InPro3253/SG/120 i InPro6860/12/120; konfiguracja dopuszcza również sondy innych dostawców.

CIP jako opcja

Zbiornik jest przygotowany do CIP; integrated CIP lub mobile CIP z własnym kontrolerem są opcjami. Mobile station ma własny sterownik PLC.

Utilities

Karta publikuje 3 bar process air i O2, 6 bar instrument air, utility steam 3 bar oraz cooling water 3 bar. Steam demand wynosi 20 kg/h do 100 L i 40 kg/h dla 200 L. Cooling water rośnie od 5 do 50 L/min.

Sterownik PLC lub IPC

Tabela control unit dopuszcza Industrial PC or PLC, a main components określa Siemens control module.

Panel dotykowy 10 cali

Producent podaje integrated 10-inch color touchscreen.

Ethernet

BAILUN500 jawnie ma Ethernet network.

USB

Karta podaje jeden port USB do data copy and export.

RS-485

Jedno połączenie RS-485 jest dostępne or upon request.

Historia i krzywe

Interfejs ma pozwalać wybrać display interval i oglądać dane w punktach czasu.

Role OPE, MON i SYS

Trzy poziomy opisano jako operator OPE, team leader MON i administrator SYS.

Opcjonalna analityka

Opcje obejmują exhaust gas, redox, turbidity, CO2, live-cell, cleanliness i methanol/ethanol.

Dokumentacja i kwalifikacja

Producent oferuje material certificate, production control table, welding record, pressure test, operation manual, outline, P&ID, layout, electrical loop chart i Ra report.

Cena

Producent oferuje wycenę BAILUN500-M1 na zapytanie. Koszt zależy między innymi od pojemności, konfiguracji single lub twin, profilu microbial/cell, torów gazowych, napędu, CIP, analityki, PCS i zakresu kwalifikacji. Rodzina jest sklasyfikowana w segmencie P4.
