ILS Automation AFC Complete Bioprocess Control System

ILS Automation AFC Complete jest ofertą kompletnego stanowiska, a nie kolejnym modelem sterownika równoległym do AFC 917 i AFC 927. Producent zestawia kontroler AFC, jedno lub dwa naczynia Chemglass albo Broadley-James, aparaturę procesową oraz nadrzędne oprogramowanie Batch Expert+. Celem jest dostarczenie zintegrowanego układu gotowego do skonfigurowania pod fermentację lub hodowlę komórkową.

Granica produktu kompletnego

W typowym zakresie znajdują się kontroler, naczynie, pompy dozujące, przepływy gazów, sondy i regulacja temperatury, a Batch Expert+ dostarcza wizualizację, receptury, alarmy i historię.

Wariant pojedynczy i podwójny

Producent wiąże konfigurację jednoreaktorową z AFC 917, a dwureaktorową z AFC 927. Tabliczka kontrolera i dokumentacja zamówienia rozstrzygają, jaki panel został dostarczony.

Konfiguracja do fermentacji

ILS podaje zakres 2–15 l dla konfiguracji fermentacyjnych.

Z perspektywy IT szczególnie ważna jest integralność powiązań receptura–tag–urządzenie wykonawcze.

Konfiguracja do hodowli komórkowej

Dla hodowli komórkowej producent wskazuje konfiguracje 3–20 l.

Kontroler AFC 917 lub AFC 927

Rodzina AFC 900 korzysta z lokalnego HMI 8″ i realizuje pętle sterowania, obsługę pomp, MFC, sond oraz dodatkowych sygnałów. Materiały podają moc 500 W dla bieżących konfiguracji rodzinnych. AFC 917 obsługuje jeden reaktor, a AFC 927 dwa.

Sondy i interfejsy

Rodzina wspiera inteligentne sondy, połączenia Modbus/ISM, klasyczne sygnały analogowe oraz porty RS-232/485 dla urządzeń takich jak wagi.

Sterowanie temperaturą

Oferta przewiduje konfiguracje z kocem grzejnym albo płaszczem i modułem obiegu wody.

Ważne jest miejsce wykonania PID oraz rozdział między regulacją procesową a niezależnym ogranicznikiem.

Batch Expert+ i Ignition

Batch Expert+ jest nadrzędną warstwą ILS zbudowaną na platformie Ignition. Producent opisuje graficzne receptury SFC, alarmy, trendy, zbieranie danych, raportowanie i obsługę wielu jednostek.

Baza danych i retencja

Jest to lista wariantów, a nie stwierdzenie, że wszystkie trzy są instalowane.

Klienci webowi i mobilni

Producent opisuje dostęp z komputerów Windows, tabletów oraz urządzeń iOS/Android.

Opcja 21 CFR Part 11

ILS przedstawia funkcje Part 11 jako opcjonalne.

PLC, CPU, firmware, OS i storage

Spis obejmuje kontroler i moduły I/O, HMI, MFC, sondy cyfrowe, komputer lub VM, system, Ignition, bazę, sterowniki, switch, urządzenie VPN i nośniki.

Architektura sieci i granice zaufania

NIST SP 800-82 Rev. 3 zaleca podejście uwzględniające dostępność i bezpieczeństwo fizycznego procesu. Dla AFC Complete praktyczne są: allow-listy przepływów, oddzielne konta administracyjne, kontrolowany transfer plików, pasywne monitorowanie i zakaz bezpośredniej ekspozycji interfejsów sterowania.

Cena i segment

Szacunek 180 000–700 000 PLN ma niską pewność i dotyczy kompletnego zestawu z jednym lub dwoma torami, naczyniami, kontrolerem, aparaturą i podstawową integracją software. Jest to przedział roboczy, nie oferta producenta.

Na koszt wpływają wariant AFC, liczba i marka naczyń, pompy, MFC, sondy, sterowanie temperaturą, hosty, baza, licencje, Part 11, dokumentacja, uruchomienie i kwalifikacja. P3 opisuje segment typowego kompletnego stanowiska laboratoryjnego, nie wartość każdego zamówienia.

Udokumentowane fakty o ILS i Batch Expert+

Karta opisuje ILS Automation AFC Complete Bioprocess Control System. Udokumentowana skala: 1 albo 2 reaktory; fermentacja 2–20 L, hodowla komórkowa 3–20 L zależnie od naczynia. ILS buduje konfigurowalne systemy z komponentów COTS i deklaruje dostęp klienta do programu PLC oraz szczegółowego schematu okablowania. AFC 917 steruje jednym reaktorem, AFC 927/928 dwoma; platforma wymienia Modbus TCP, RS-232/RS-485 oraz Kepware OPC Server.

Batch Expert+ jest webową SCADA opartą na Inductive Automation Ignition. Obsługuje klientów Windows, tablet, iPhone, iPad i Android, SFC, bibliotekę receptur i równoległe partie. Producent wymienia integrację z SQL Server, Oracle i MySQL oraz alarmy przez SMS, e-mail i telefon. Materiały serwisowe wskazują VPN, LogMeIn i Citrix Receiver jako możliwe kanały zdalnego wsparcia.

Galeria urządzenia i rzeczywiste widoki Batch Expert+

ILS Automation AFC Complete Bioprocess Control System — oficjalny materiał sprzętowy rodziny. Źródło: ILS Automation.

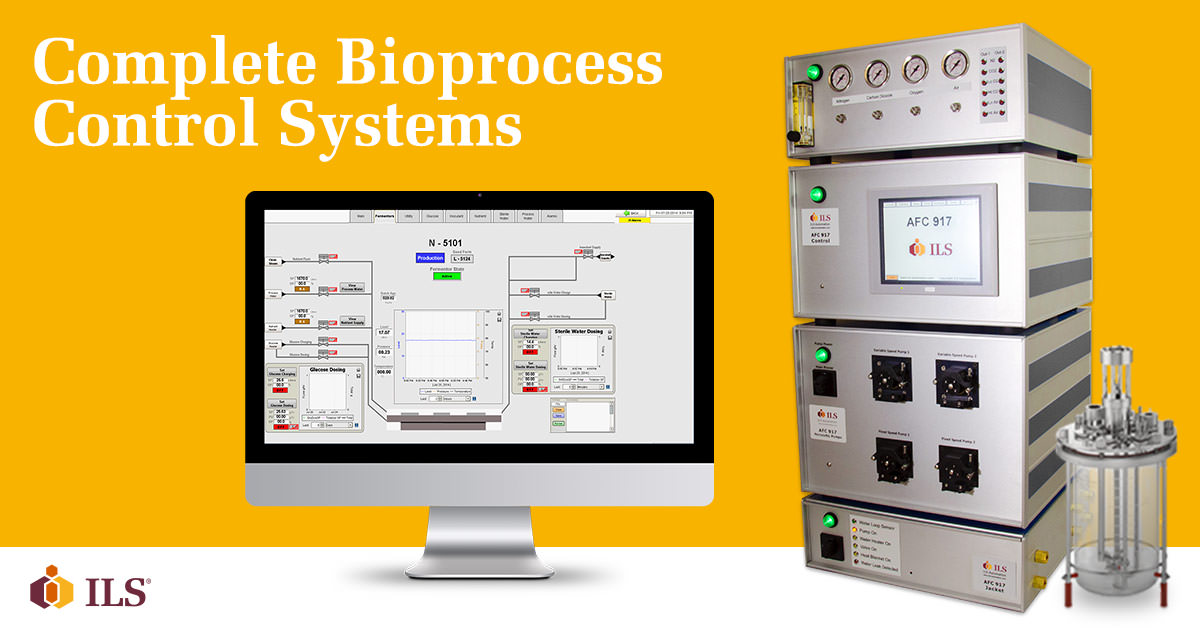

ILS Automation AFC Complete Bioprocess Control System — oficjalny materiał sprzętowy rodziny. Źródło: ILS Automation.

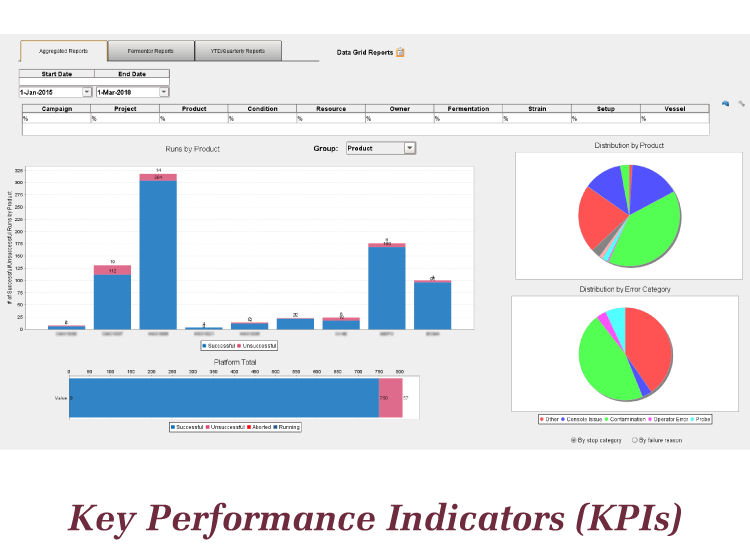

ILS Batch Expert+ — oficjalny zrzut interfejsu SCADA; profil platformy, nie dowód exact projektu. Źródło: ILS Automation.

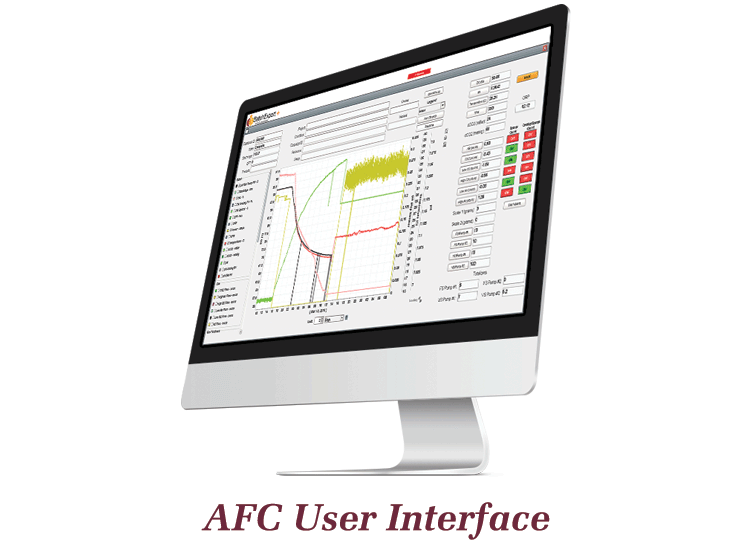

ILS Batch Expert+ — oficjalny zrzut interfejsu SCADA; profil platformy, nie dowód exact projektu. Źródło: ILS Automation.

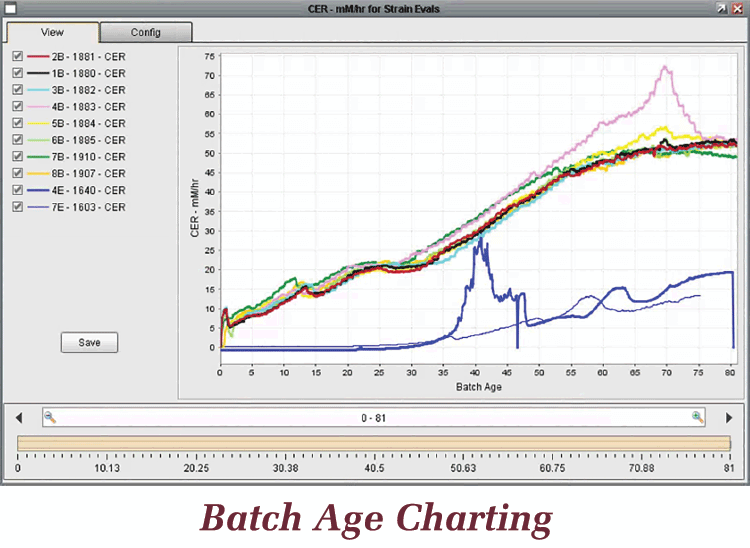

ILS Batch Expert+ — oficjalny zrzut interfejsu SCADA; profil platformy, nie dowód exact projektu. Źródło: ILS Automation.
