ILS Automation AFC 927 Dual Bioreactor Controller

ILS AFC 927 jest wariantem Dual rodziny AFC 900. Steruje dwoma reaktorami i według oficjalnej karty z 2023 r. ma cztery pompy Watson-Marlow o zmiennej prędkości na każdy reaktor. W jednej szafie i na jednym 8-calowym HMI współistnieją dwa zestawy pętli, sensorów, gazów oraz urządzeń wykonawczych. Najważniejszą cechą bezpieczeństwa jest więc nie tylko liczba kanałów, ale także poprawne i trwałe rozdzielenie toru R1 od R2.

Rodzina obsługuje szklane reaktory standardowo 2–15 l, a konfiguracja AFC Complete wymienia wybrane naczynia do 20 l. Źródła różnią się w mocy standardowego napędu: PDF 2023 podaje 350 W, bieżąca strona 500 W.

Granica rekordu

AFC 927 Plus 1 jest odrębnym wariantem z dodatkową mikropompą na każdy reaktor. AFC 928 używa trzech pełnowymiarowych i czterech mikropomp na tor, a AFC 929 — sześciu pełnowymiarowych.

Naczynia, water boxes, sondy, MFC, wagi i Batch Expert+ są składnikami konfiguracji, nie częścią niezmiennego oznaczenia 927. AFC Complete jest zestawem turnkey obejmującym kontroler oraz szkło i software, więc ma osobny rekord.

Relacja z AFC 917 opisuje wariant Single o podobnym stosie funkcjonalnym.

Dwa tory procesowe

R1 i R2, utrzymany w etykietach, P&ID, I/O, tagach HMI, recepturach, alarmach, bazie i raportach.

Naczynia i objętości

AFC Complete wymienia dla AFC 927 niepłaszczowe Chemglass 2/3/5/7/15 l i Broadley-James 3/5/7/15/20 l dla fermentacji oraz płaszczowe Chemglass 3/5/7 l i Broadley-James 3/5/7/15/20 l dla cell culture.

Standardowy napęd jest opisany dla 2–15 l.

Cztery pompy na reaktor

PDF 2023 przypisuje AFC 927 cztery variable-speed pumps per reactor, czyli osiem pomp dla kompletnego Dual. To główny wyróżnik względem pozostałych wariantów.

Dwa identyczne napędy nie gwarantują identycznego przepływu.

Lista pomyłek obejmuje zamianę kwasu/zasady, feed/antifoam oraz kanałów między naczyniami.

Wspólne i osobne zasoby

Per-reactor są co najmniej pompy, napęd, PT100, wejścia pH/DO/foam, MFC i porty przypisane do konkretnego toru.

Moc napędu i rewizje

Karta 2023 podaje 350 W per reactor, a bieżąca strona AFC 900 oraz AFC Complete mówią o 500 W.

Gazy i do sześciu MFC per reactor

Rodzina obsługuje 1–6 gas flow controllers na reaktor dla spargingu i headspace.

Smart probes per reactor

Datasheet per reactor wymienia Mettler pH/Redox, optical DO, dwa kanały Hamilton dCO2/capacitance, PT100, analog pH/DO i foam.

Serial i analog I/O

Na każdy reaktor specyfikacja podaje dwa RS-232/485 do wag lub innych urządzeń i cztery dodatkowe wejścia analogowe 4–20 mA/0–10 V; konfiguracja Dual podwaja te zasoby logiczne.

HMI 8″ i kontekst aktywnego reaktora

Wspólny 8-calowy HMI prezentuje dwa procesy.

PID, profile i perfusion

Rodzina wspiera PID temperatury, pH, DO, pCO2, weight-loss/mass-flow/mass-charge/level, profile oraz perfusion.

Modbus TCP i namespace

Modbus TCP jest interfejsem rodziny.

Batch Expert+ i równoległe batch

Dla AFC 927 kluczowe są unique equipment paths, reactor assignment, recipe binding i historian tags.

Dostęp klienta i zdalny support

ILS deklaruje dostęp klienta do controller software i detailed wiring.

Cena i zakres

Estymacja 140 000–350 000 PLN dotyczy dwureaktorowego kontrolera i podstawowej integracji.

P3 odzwierciedla dwa tory oraz osiem pomp, nie kompletną instalację w każdej konfiguracji.

Udokumentowane fakty o ILS i Batch Expert+

Karta opisuje ILS Automation AFC 927 Dual Bioreactor Controller. Udokumentowana skala: 2 reaktory; standardowo 2–15 L każdy, wybrane naczynia do 20 L. ILS buduje konfigurowalne systemy z komponentów COTS i deklaruje dostęp klienta do programu PLC oraz szczegółowego schematu okablowania. AFC 917 steruje jednym reaktorem, AFC 927/928 dwoma; platforma wymienia Modbus TCP, RS-232/RS-485 oraz Kepware OPC Server.

Batch Expert+ jest webową SCADA opartą na Inductive Automation Ignition. Obsługuje klientów Windows, tablet, iPhone, iPad i Android, SFC, bibliotekę receptur i równoległe partie. Producent wymienia integrację z SQL Server, Oracle i MySQL oraz alarmy przez SMS, e-mail i telefon. Materiały serwisowe wskazują VPN, LogMeIn i Citrix Receiver jako możliwe kanały zdalnego wsparcia.

Galeria urządzenia i rzeczywiste widoki Batch Expert+

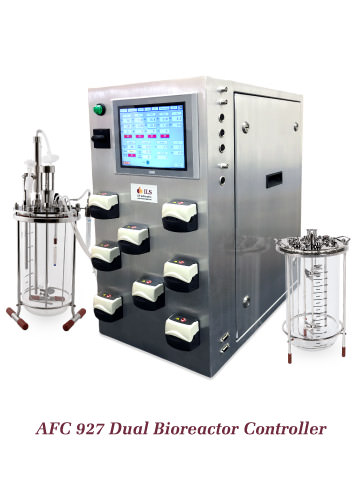

ILS Automation AFC 927 Dual Bioreactor Controller — oficjalny materiał sprzętowy rodziny. Źródło: ILS Automation.

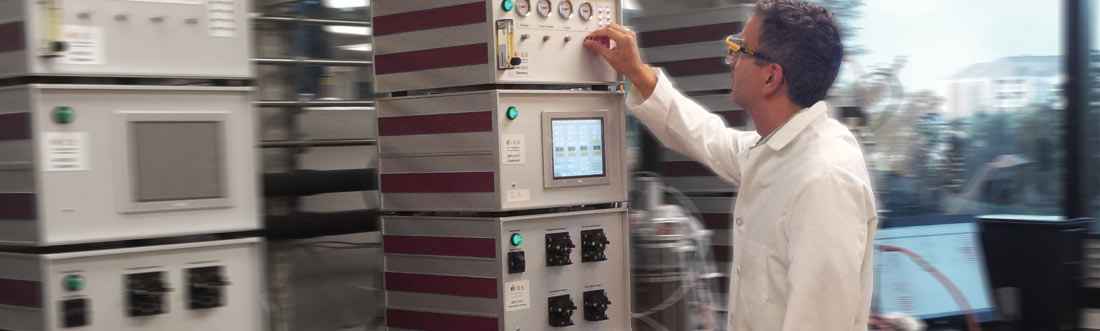

ILS Automation AFC 927 Dual Bioreactor Controller — oficjalny materiał sprzętowy rodziny. Źródło: ILS Automation.

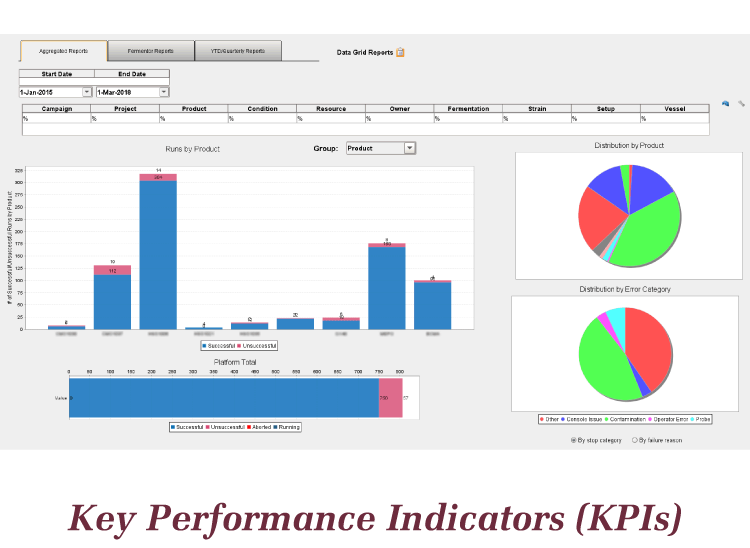

ILS Batch Expert+ — oficjalny zrzut interfejsu SCADA; profil platformy, nie dowód exact projektu. Źródło: ILS Automation.

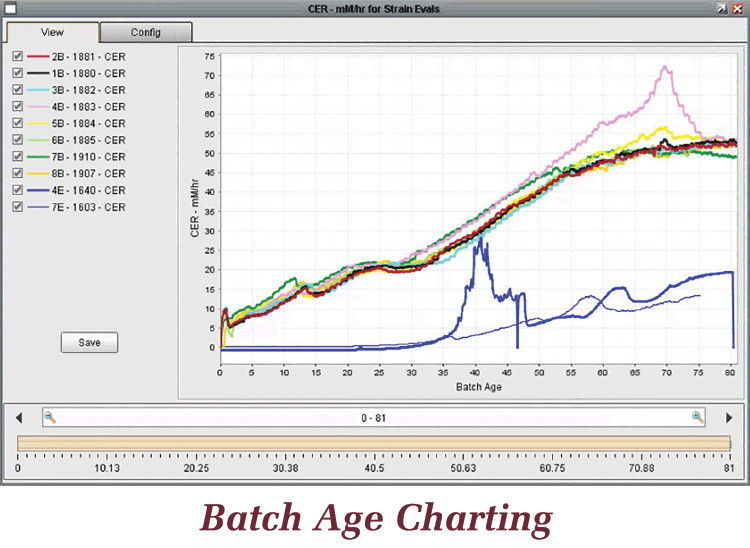

ILS Batch Expert+ — oficjalny zrzut interfejsu SCADA; profil platformy, nie dowód exact projektu. Źródło: ILS Automation.

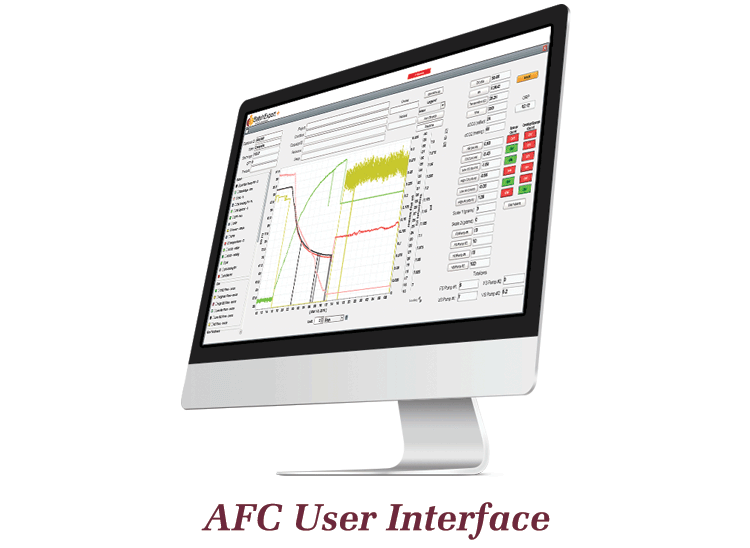

ILS Batch Expert+ — oficjalny zrzut interfejsu SCADA; profil platformy, nie dowód exact projektu. Źródło: ILS Automation.
