Getinge / Applikon Pro-Control

Pro-Control jest konfigurowalną platformą sterowania dla bioreaktorów pilotowych i produkcyjnych. To nie jeden zamknięty sterownik o stałym CPU i firmware; integracja dobierana do projektu.

Z perspektywy bezpieczeństwa jest jednym z najważniejszych elementów encyklopedii: łączy sensory, MFC, pompy, mieszadło, termikę i ciśnienie z HMI/SCADA/PIMS oraz infrastrukturą zakładową.

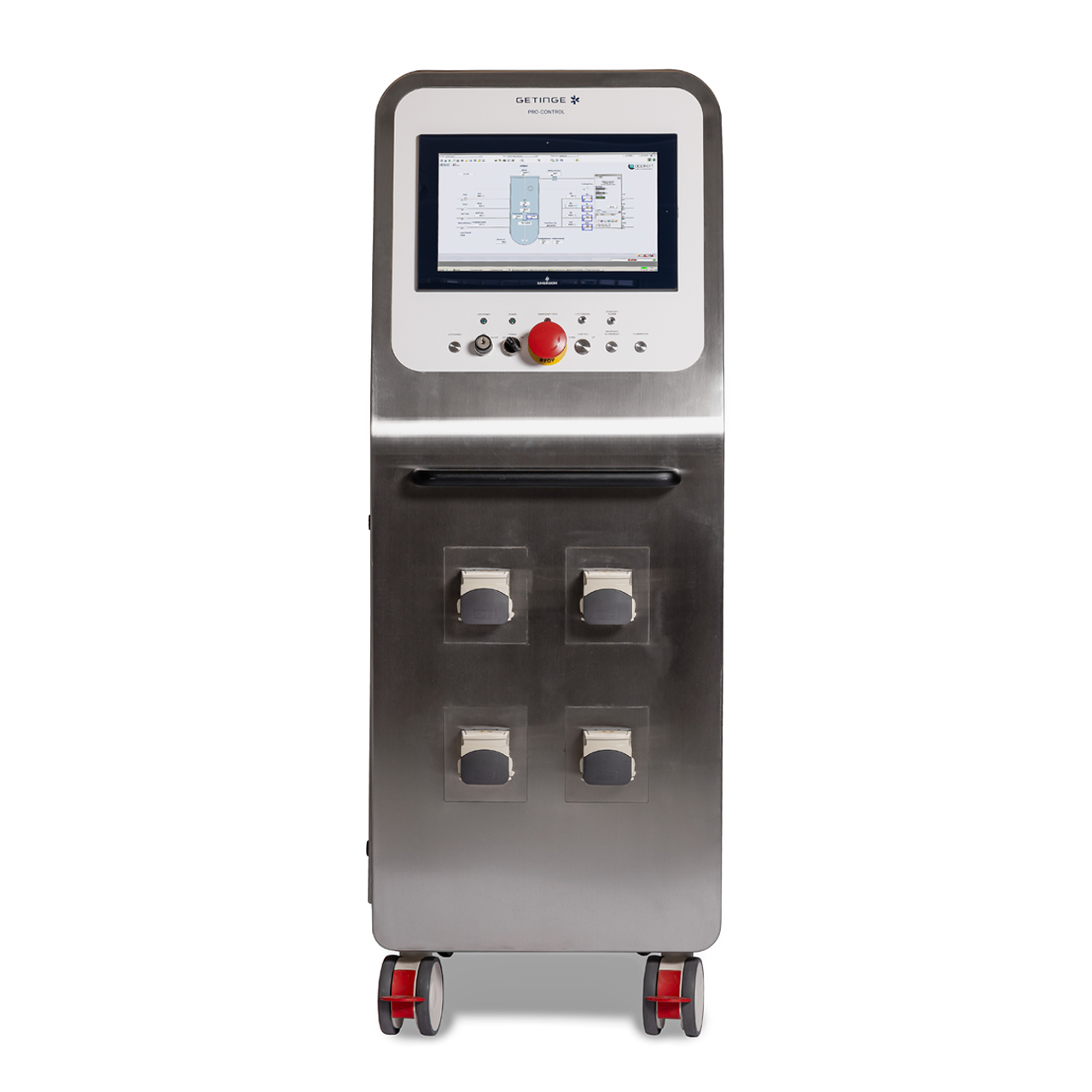

Getinge Pro-Control. Źródło obrazu: www.getinge.com.

Producent identyfikuje ją jako kontroler do systemów pilotowych i produkcyjnych.

Tożsamość platformy

Producent oferuje dwie formy mechaniczne: mobilną szafę na kołach do SUPR oraz wykonanie na skidzie obok stalowego bioreaktora.

Aktualna karta wskazuje:

• SUPR o maksymalnej objętości roboczej 50–250 L; - stalowe systemy od BioPilot do BioProduction, według strony Pro-Control 240–5000 L maksymalnej objętości roboczej; - do ośmiu MFC lub ośmiu rotametrów z elektrozaworami; - do czterech wewnętrznych pomp stałoobrotowych; - do dwóch zewnętrznych pomp o regulowanej prędkości; - rozbudowywane analogowe i cyfrowe I/O; - integrację Lucullus PIMS, DeltaV, iFix i dostępny Getinge OPC server.

Zakres 240 L dla BioPilot na stronie sterownika nie odpowiada dokładnie tabeli naczyń BioPilot, gdzie największy wariant ma 200 L roboczo.

Architektura sterowania — wariantowość

Karta wymienia Siemens lub Allen-Bradley jako hardware sterowania oraz Siemens, Allen-Bradley, iFix lub DeltaV jako platformę.

Sensory i I/O

Dla SUPR producent wskazuje Mettler Toledo INSUS pH i DO, Pt100 0–150 °C z dokładnością 0,1 °C oraz load cells/wagi. Opcje obejmują biomasę, OD, off-gas i ciśnienie.

Dla BioPilot/BioProduction wskazane są klasyczne elektrochemiczne pH, polarograficzne DO, opcjonalny Redox, Pt100, rezystancyjne foam/level oraz load cells.

Tabela podaje do ośmiu wejść analogowych i czterech wyjść analogowych oraz konfigurowalne do ośmiu wejść i ośmiu wyjść cyfrowych; układ kolumn jest niejednoznaczny.

Zarządzanie logiką i recepturami

Przegląd zmian obejmuje bloki logiki, parametry, alarmy, limity, skalowanie wejść, kolejność kaskad, prawa zapisu tagów i zachowanie po utracie komunikacji.

Dokładny profil kontrolera pro‑Control

Zakres deklarowany przez producenta: SUPR 50–250 l oraz stalowe BioPilot/BioProduction do 5000 l w opisie platformy. Interfejsy i integracje: lokalne sterowanie oraz Siemens, Allen‑Bradley, iFix, DeltaV/V‑Control, Lucullus PIMS i OPC. Zasoby procesowe: do 8 MFC lub rotametrów, 4 pompy stałe, 2 zewnętrzne zmienne, 8 AI, 4 AO oraz konfigurowalne 8 DI/8 DO. Te liczby są wartościami maksymalnymi platformy; konfigurację konkretnego egzemplarza potwierdza BOM i ekran hardware.

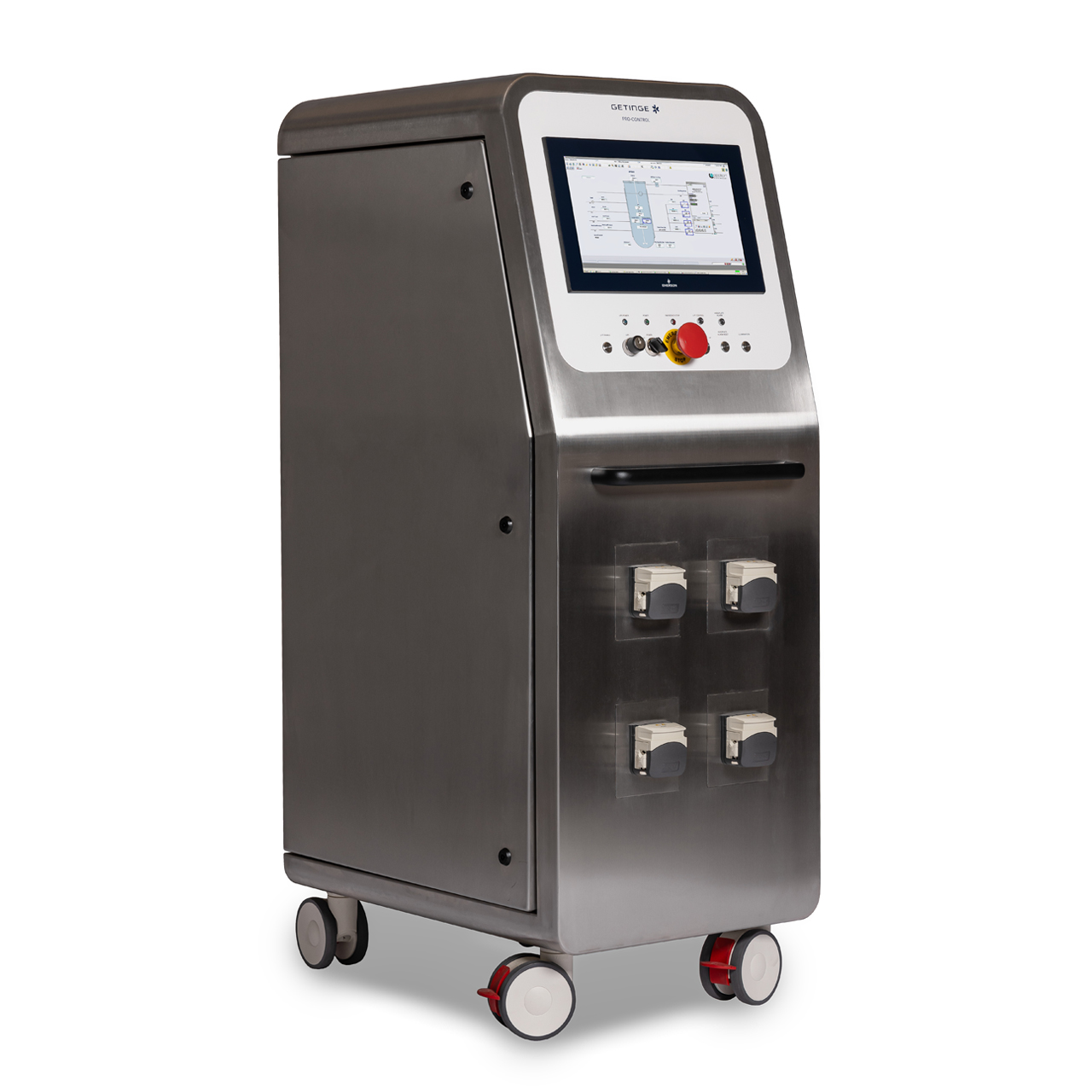

Udokumentowany widok urządzenia lub interfejsu pro‑Control. Źródło: https://www.getinge.com/.

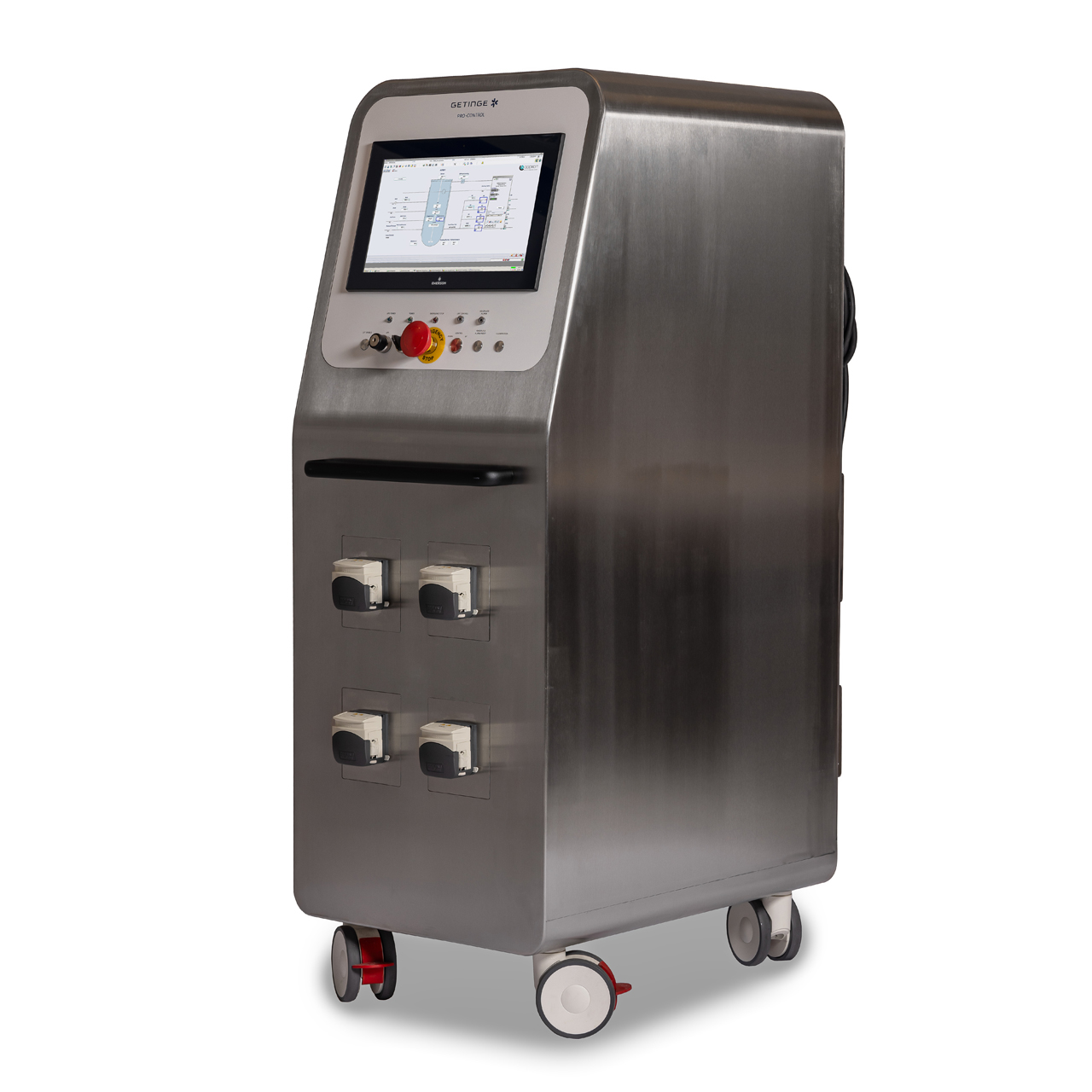

Udokumentowany widok urządzenia lub interfejsu pro‑Control. Źródło: https://www.getinge.com/.

Źródła

• karta produktu Getinge.
• oficjalna karta zgodnego systemu BioPilot.
• oficjalna karta integracji V-Control/DeltaV.
• analiza przypadku Stuxnet i sterowania PLC.
• Getinge — oficjalna karta pro‑Control.
• Getinge — oficjalna karta BioBundles.
• Getinge — oficjalna karta V-Control i integracji DeltaV.
• Getinge — portfolio bioprocesowe Applikon.

Źródła sieciowe sprawdzono 2026-09-09. Parametry rodziny przenoszono wyłącznie tam, gdzie oficjalna tabela lub karta obejmuje wskazany model; elementy automatyki pozostawiono zależne od konfiguracji, jeśli producent oferuje więcej niż jedną platformę.
