Getinge / Applikon Pro-Control + BioProduction

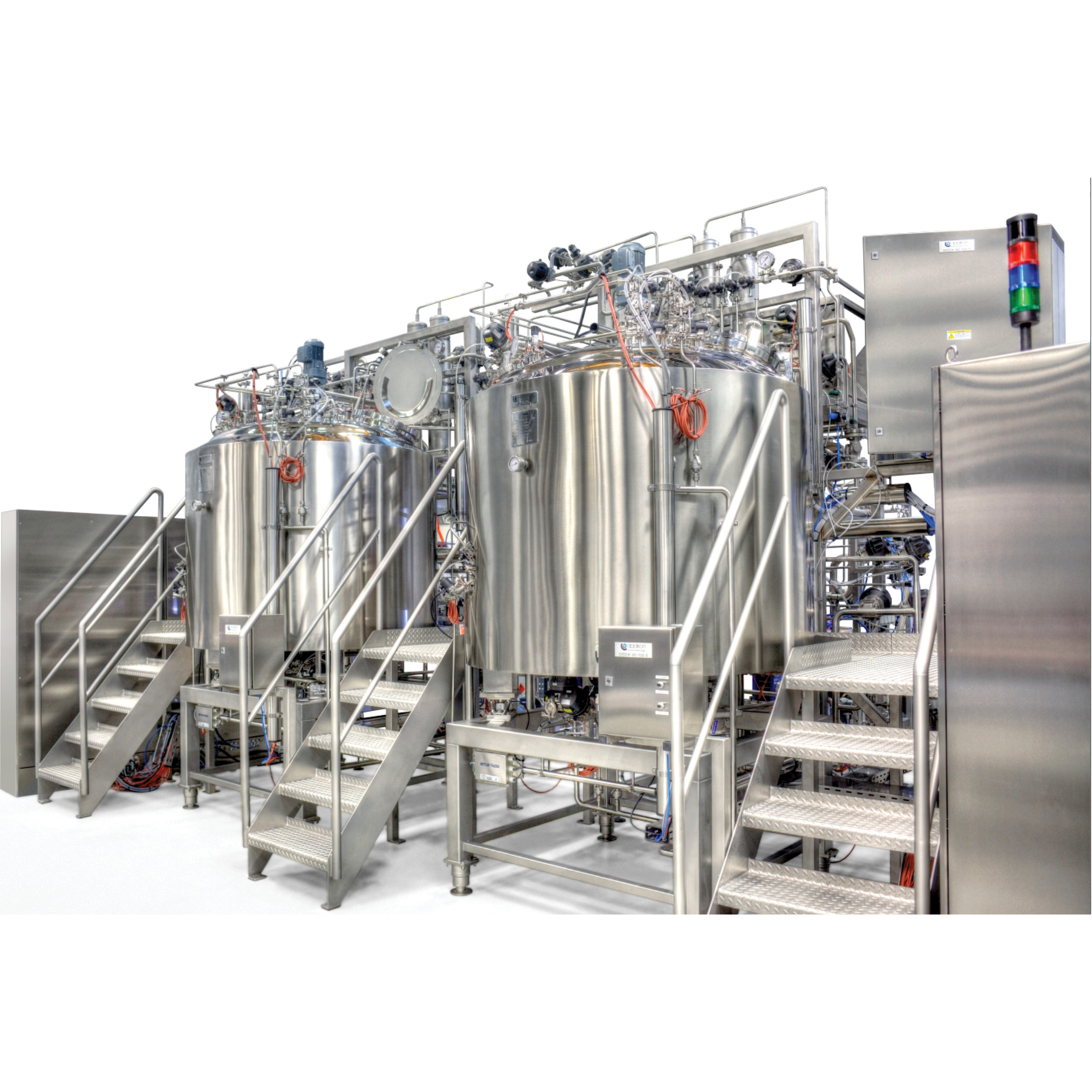

Konfigurowalny stalowy bioreaktor Applikon BioProduction. Źródło obrazu: www.getinge.com.

Zbiornik i wykonanie procesowe

BioProduction jest wytwarzany z farmaceutycznej stali 316L z wykończeniem powierzchni Ra < 0,4 µm. Oficjalna karta mówi o systemach custom do 5000 L całkowicie; karta Pro-Control używa 5000 L jako maksymalnej objętości roboczej. Rozbieżność wynika z projektowego charakteru rodziny; w postępowaniu wiążące są datasheet, rysunek zbiornika i dokumentacja ciśnieniowa danej instalacji.

Maksymalna prędkość końcówki mieszadła wynosi do 5 m/s. Dostępne geometrie obejmują Rushton, marine i hydrofoil, a aeracja — porous, L- albo ring sparger oraz opcjonalny gaz nadpowierzchniowy.

Producent opisuje ponownie sterylizowalne układy poboru próbki, dolny spust, zawory dodatków oraz ręczne lub w pełni automatyczne SIP i CIP. Opcje obejmują mobilny albo stały CIP, przygotowanie mediów, harvest i inactivation.

Sensory i elementy wykonawcze

Temperatura korzysta z Pt100 0–150°C o deklarowanej dokładności 0,1°C. Opcjonalne są biomasa, optical density, capacitance, off-gas i ciśnienie.

Pro-Control obsługuje do ośmiu MFC z elektrozaworami albo ośmiu rotametrów, do czterech wewnętrznych pomp o stałej prędkości i dwóch zewnętrznych pomp regulowanych.

Architektura automatyki

Dla BioProduction istotne jest wykonanie skidowe. Producent dopuszcza Siemens PLC, Allen-Bradley PLC, iFIX oraz DeltaV; integracje obejmują Lucullus PIMS, dostępny Getinge OPC Server i zakładową SCADA. Zgodność z 21 CFR Part 11 jest możliwością budowy systemu, nie automatyczną cechą każdego wdrożenia.

Komponenty i parametry sterowania

System produkcyjny łączy sieć urządzeń, stację operatorską, stację inżynierską, historian/PIMS, DCS/MES, serwis zdalny i urządzenia pomocnicze CIP/SIP. Parametry sterowania obejmują receptury, progi faz, sekwencje zaworów, skalowanie analogowe, przypisanie gazów, kalibrację pomp i load cells, parametry napędu oraz funkcje bypass/force/inhibit.

Zestawienie informacji potwierdzonych i projektowych

W systemie custom ogólna broszura opisuje możliwości, a nie konfigurację.

Rozbieżność 5000 L

Karta BioProduction mówi o systemach do 5000 L całkowicie; tabela Pro-Control używa 5000 L jako maksymalnej objętości roboczej. Dla konkretnego zbiornika obowiązują rysunek, datasheet, tabliczka i dokumentacja ciśnieniowa.

Zbiornik 316L i dokumentacja materiałowa

Stal 316L oraz chropowatość Ra < 0,4 µm są parametrami powierzchni kontaktujących się z medium.

Napęd top/bottom i uszczelnienie

Układ napędowy obejmuje silnik, VFD, przekładnię, uszczelnienie lub sprzęgło, układ smarowania albo bariery oraz sensory drgań i temperatury. Limit prędkości końcówki jest przypisany do geometrii i sięga 5 m/s.

Sparger, overlay i tory gazowe

Opcjonalny overlay dodaje osobny tor.

Analizatory off-gas są niezależnym źródłem danych do bilansu.

Inactivation, harvest i przygotowanie mediów

Opcjonalne układy inactivation, harvest i media preparation rozszerzają granicę systemu.

Czujniki i redundancja

Ich firmware, interfejs i algorytmy należą do kontroli zmian.

Automatyka Siemens, Allen-Bradley, DeltaV i iFIX

Wariantowość oznacza konieczność pełnego spisu.

21 CFR Part 11 i integralność danych

System obsługuje konfigurację zgodną z wymaganiami 21 CFR Part 11.

Dokładny profil zestawu pro‑Control + BioProduction

Zakres tej karty to projektowy stalowy bioreaktor cGMP do 5000 l w zakresie deklarowanym dla pro‑Control. pro‑Control jest warstwą automatyki, a naczynie lub skid stanowi odrębny komponent procesu. Numer seryjny zestawu musi łączyć dwa BOM-y: mechaniczno-procesowy i elektryczno-programowy.

Producent opisuje pro‑Control w wersji mobilnej dla SUPR oraz skidowej przy stalowym BioPilot/BioProduction. W zależności od projektu sterowanie może bazować na Siemens, Allen‑Bradley, iFix albo DeltaV/V‑Control. Dostępne są lokalny HMI, Lucullus PIMS i OPC. Nie istnieje jeden uniwersalny obraz firmware dla wszystkich tych wykonań.

Oficjalny widok zestawu lub właściwej rodziny procesowej. Źródło: https://www.getinge.com/en-in/products/pro-control/.

Oficjalny widok szafy pro-Control stanowiącej warstwę automatyki zestawu. Źródło: https://www.getinge.com/en-in/products/pro-control/.

I/O i instrumentacja

Platforma deklaruje do ośmiu MFC albo rotametrów z elektrozaworami, cztery wewnętrzne pompy stałe, dwie zewnętrzne zmienne, do ośmiu wejść analogowych, cztery wyjścia analogowe oraz konfigurowalne wejścia i wyjścia cyfrowe. SUPR używa sensorów INSUS pH/DO, Pt100, load cells i balances; stalowe systemy mogą używać klasycznych sond, redox, piany/poziomu i płaszcza z wodą lub parą.

Walidacja i ciągłość działania

Deklaracja zgodności z GAMP i kompatybilności 21 CFR Part 11 nie zwalnia z walidacji projektu. Należy uzyskać functional specification, software design, I/O list, cause-and-effect, receptury, role, audit trail, politykę czasu i procedurę restore. Backup obejmuje program PLC/DCS, HMI, historian/PIMS, konfiguracje urządzeń polowych i licencje.

Źródła

• karta produktu Getinge.
• oficjalna karta BioProduction.
• oficjalna karta Pro-Control z tabelą automatyki.
• oficjalna broszura BioBench/BioPilot/BioProduction.
• Getinge — oficjalna karta pro-Control.
• Getinge — oficjalna karta BioPilot.
• Getinge — oficjalna karta kompletnych systemów BioBundle.
• Getinge — portfolio bioprocesowe Applikon.

Źródła sieciowe sprawdzono 2026-09-09. Parametry rodziny przenoszono wyłącznie tam, gdzie oficjalna tabela lub karta obejmuje wskazany model; elementy automatyki pozostawiono zależne od konfiguracji, jeśli producent oferuje więcej niż jedną platformę.
