CerCell LowRider PR-SUB

Identyfikacja i granice rekordu

LowRider jest rodziną sztywnych, jednorazowych bioreaktorów perfuzyjnych CerCell A/S. Producent używa określenia PR-SUB: perfusion-ready single-use bioreactor. Bieżąca rodzina obejmuje LowRider-3 o objętości roboczej 0,4–2 l oraz LowRider-13 o objętości roboczej 4–10 l. Naczynie ma dolny odpływ i powrót retentatu, dzięki czemu można dołączyć zewnętrzną pompę oraz filtr z włóknami kanalikowymi HFF i prowadzić hodowlę z retencją komórek.

Warianty Perfusion Ready, SUP i TFF mają wspólną konstrukcję procesową. Wariant bazowy kończy się przy złączach toru płynowego, -SUP dodaje jednorazową głowicę PuraLev, a -TFF — głowicę PuraLev i filtr SepraPor. Wielorazowy silnik, driver pompy, Process-Control-System, termostat i wielorazowe sondy są osobnymi urządzeniami.

LowRider jest pasywnym naczyniem klasy C0; funkcje sterowania realizują zewnętrzne moduły stanowiska.

Jedna karta rodziny jest wystarczająca, ponieważ różnice między LowRider-3 i LowRider-13 dotyczą skali, pokrywy, liczby portów, napędu oraz rozmiaru głowicy pompy i membrany. Nie tworzą dwóch odmiennych platform automatyki.

Dla identyfikacji operacyjnej rozstrzygające są pełny numer części serii 28, pojemność korpusu, wymiary, układ pokrywy i dokumentacja partii, nie zaś skrócona nazwa z podpisu historycznej fotografii.

Warianty handlowe, SKU, ceny i MOQ

Wartością reprezentatywną rekordu jest 1 965 EUR za jedno naczynie 28-3520-x-xx, przy minimalnym zamówieniu dwóch sztuk, czyli 3 930 EUR. Jest to jawna cena materiału eksploatacyjnego przygotowanego do perfuzji, nie koszt uruchomionego bioreaktora.

Cennik rozdziela naczynie bazowe od zestawu płynowego.

Zasada działania PR-SUB i pętli TFF

Medium hodowlane z komórkami opuszcza naczynie przez dolny odpływ. Zewnętrzna pompa wymusza przepływ przez światło kapilar HFF. Świeże medium jest podawane do naczynia w tempie dobranym do odbioru permeatu i przyrostu procesu.

Taki układ różni się od filtracji czołowej.

Rzeczywista wymiana medium zależy od wydajności pompy i skuteczności retencji komórek.

LowRider-3: skala i wyposażenie procesowe

LowRider-3 wykorzystuje korpus około 3,2 l, o średnicy zewnętrznej około 137 mm i wysokości około 270 mm. Producent podaje zakres roboczy 0,4–2 l.

Mieszanie realizuje Magnetic-Bottom-Drive współpracujący z mechaniczną platformą Magnetic-Stirrer-Table, typowo MST/MST-C. Wewnątrz znajduje się łagodny, trzyramienny impeller typu elephant ear o średnicy około 60 mm.

W konfiguracji producenta występuje L-micro-sparger, okno VisiWell albo PolarWell dla DO, jednorazowy sensor pH OneFerm oraz wolne porty PG13.5.

W aktualnych szczegółach producent pokazuje w przybliżeniu 200 mm węża 9,5/14,3 mm po stronie dolnej oraz około 500 mm węża 10/14 mm po stronie powrotu. Te liczby identyfikują typową konfigurację; nie zastępują rysunku konkretnego 28-35xx-x-xx.

W standardowej konfiguracji są również linie pomocnicze, dwa filtry wydechowe oraz port poboru.

Wariant LowRider-3-TFF używa DCP-30 oraz HFF o powierzchni 200 albo 300 cm².

LowRider-13: skala i wyposażenie procesowe

LowRider-13 ma zakres roboczy 4–10 l i 3 l przestrzeni ponad maksymalną objętością roboczą.

Wariant podstawowy ma mniejszą liczbę wolnych portów i typowo jedną drogę powrotu. Wariant extended 28-3730-x-xx rozszerza pokrywę: źródła handlowe opisują do dziesięciu portów PG13.5, osobne powroty, studzienkę DO około 420 mm, OneFerm około 320 mm, butelkę pianową 500 ml, dwie powierzchnie filtracji wydechu po około 400 cm² i dłuższe linie pomocnicze.

LowRider-13-SUP/TFF współpracuje z większą głowicą PuraLev DCP-200.

Jednorazowe głowice PuraLev i filtry SepraPor

DCP-30 i DCP-200 są głowicami pompy z wirnikiem lewitującym magnetycznie.

Dla DCP-30 producent pompy podaje maksymalnie około 7,7 l/min, ciśnienie około 1 bar, lepkość do 40 cP i temperaturę medium do 60°C.

DCP-200 ma większą wydajność; bieżąca karta Levitronix podaje do około 21 l/min i 2 bar.

W LowRiderze rozmiar obudowy jest tylko jednym parametrem.

Granice między produktem a kompletnym stanowiskiem

Minimalny zespół płynowy kończy się na naczyniu, przewodach i złączach. Zestaw SUP rozszerza go o głowicę pompy, a zestaw TFF o głowicę i HFF.

Architektura sterowania rzeczywistego stanowiska

Regulator napędu steruje serwomotorem mieszadła MBD/MST albo HPD. Opcjonalnie komputer nadrzędny archiwizuje trendy i zarządza batchami.

operator / system nadrzędny → PCS → driver pompy, napęd, MFC, pompy dozujące i termika → jednorazowy tor LowRider → sensory → PCS

Sterowanie pompą tylko sygnałem zadanym tworzy otwartą lukę diagnostyczną.

PuraLev i30SU: DCP-30, PHS-i30.1 i IPD-30

Jednorazowa DCP-30 jest montowana w wielorazowym gnieździe/silniku PHS-i30.1. Elektronikę regulacyjną zapewnia IPD-30. Levitronix oferuje architekturę OEM/EasyConnect do integracji maszynowej oraz wariant Stand-Alone z lokalnym panelem.

Wariant OEM/EasyConnect udostępnia interfejs PLC oraz komunikację RS-485 z Modbus. USB jest wtedy interfejsem adaptera po stronie komputera, a nie portem USB naczynia lub głowicy.

Wariant Stand-Alone ma lokalny interfejs użytkownika. W materiałach producenta pojawiają się wersje H2.48 dla IPD-30 OEM/EasyConnect, H2.25 dla konfiguracji Stand-Alone oraz A3.00 dla panelu LUI-B.1.

Interfejs PLC jest przeznaczony do podstawowego sterowania i sygnalizacji. RS-485/Modbus umożliwia bogatszą wymianę danych; publiczny opis nie ustanawia mechanizmu użytkowników, haseł ani kryptograficznego uwierzytelniania ramek.

PuraLev 200SU: DCP-200, PHS-200.1, BSM-1.4 i LPC-200

Większa głowica DCP-200 współpracuje z gniazdem PHS-200.1, modułem silnikowym BSM-1.4 i kontrolerem LPC-200. Warianty dokumentacyjne obejmują obsługę panelu oraz sygnałów PLC, a konfiguracja rozszerzona przewiduje połączenie serwisowe USB. W starszych materiałach występuje również RS-232.

Udokumentowane identyfikatory firmware to C3.25 dla konfiguracji z panelem oraz C3.48 dla wersji rozszerzonej.

USB i RS-232 w LPC-200 są interfejsami lokalnymi, umożliwiającymi zmianę parametrów, diagnostykę i aktualizację przy dostępie fizycznym.

Konsola LCO i granica zakresu

Drugim jest pominięcie realnego kontrolera, gdy analityk ograniczy inwentarz do nazwy na naczyniu. Właściwą jednostką analizy cyberbezpieczeństwa jest całe zestawione stanowisko wraz z relacjami między zasobami.

Firmware, oprogramowanie i wersje hardware

LowRider, DCP-30, DCP-200 i SepraPor są wersjonowane przez part number, rewizję konstrukcji, materiał, rozmiar, złącza oraz partię produkcyjną.

Wersje H2.48, H2.25, A3.00, C3.25 i C3.48 są punktami odniesienia, a nie zaleceniem aktualizacyjnym.

Storage, dane procesowe i ślady zdarzeń

Wewnętrzny EEPROM LPC-200 przechowuje nastawę kontrolera.

Źródłem czasu dla logów jest zwykle PCS.

Interfejsy, protokoły, usługi i konta

Zabezpieczeniami są przede wszystkim kontrola szafy, prowadzenie przewodu, ograniczenie punktów serwisowych, separacja galwaniczna, właściwy master i monitoring nietypowych zmian nastaw. do defensywnej inwentaryzacji wystarcza udokumentowanie adresu urządzenia, parametrów łącza i autoryzowanego mastera.

Skutki błędów i manipulacji w procesie perfuzyjnym

Zmiana mieszania lub przepływu gazu wpływa na DO, CO2, pH i ścinanie w hodowli perfuzyjnej.

Kanały sterowników

Sterowniki mają kanały lokalne i sterujące.

Dokumentacja, schematy i fotografie

Najbardziej użyteczne publiczne materiały to bieżące karty LowRider-3/13, strona szczegółów PR-SUB, oficjalny cennik serii 28, opis pomp i filtrów oraz prezentacja CellRider/LowRider z 2018 r.

Oficjalne strony pokazują kompletne zestawy 3-TFF i 13-TFF, dolny odpływ, DCP/HFF, montaż oraz opakowanie.

Taki zamiennik zaciera różnice między dolnym odpływem, wariantami pokrywy i DCP-30/DCP-200.

Galeria urządzenia i dokumentacji

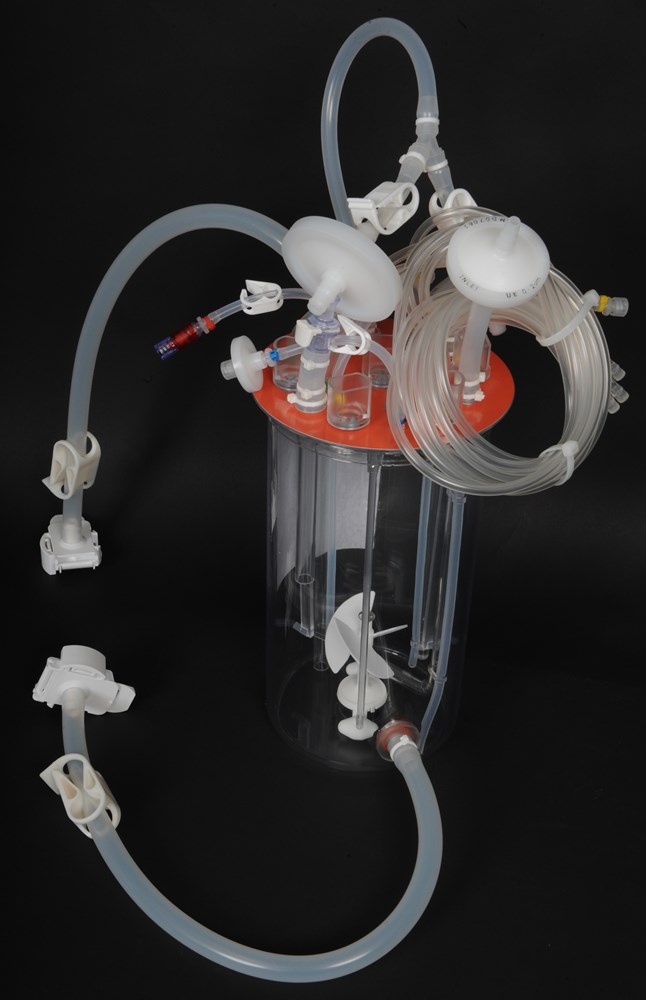

CerCell LowRider PR-SUB — oficjalna fotografia produktu lub konfiguracji. Źródło: CerCell.

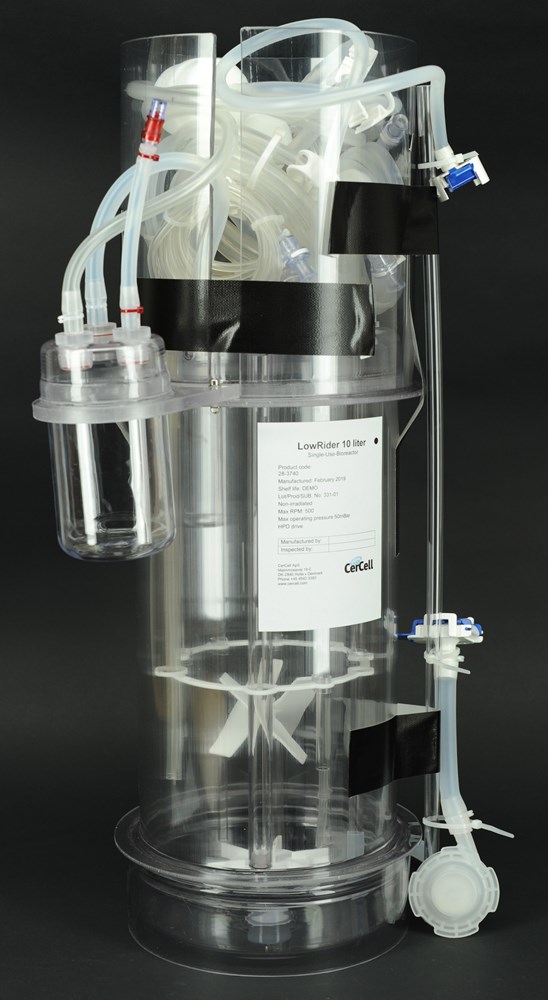

CerCell LowRider PR-SUB — oficjalna fotografia produktu lub konfiguracji. Źródło: CerCell.

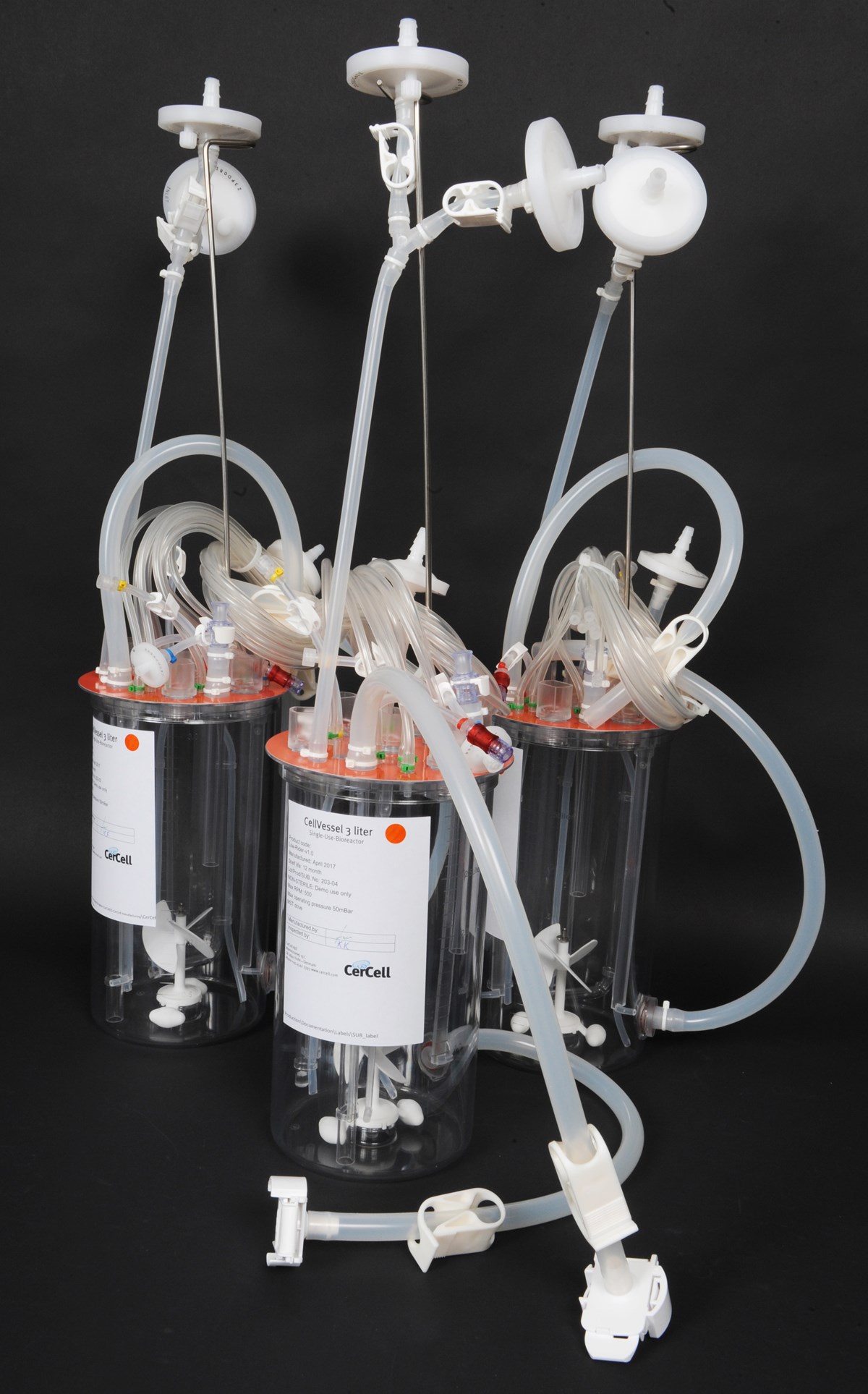

CerCell LowRider PR-SUB — oficjalna fotografia produktu lub konfiguracji. Źródło: CerCell.

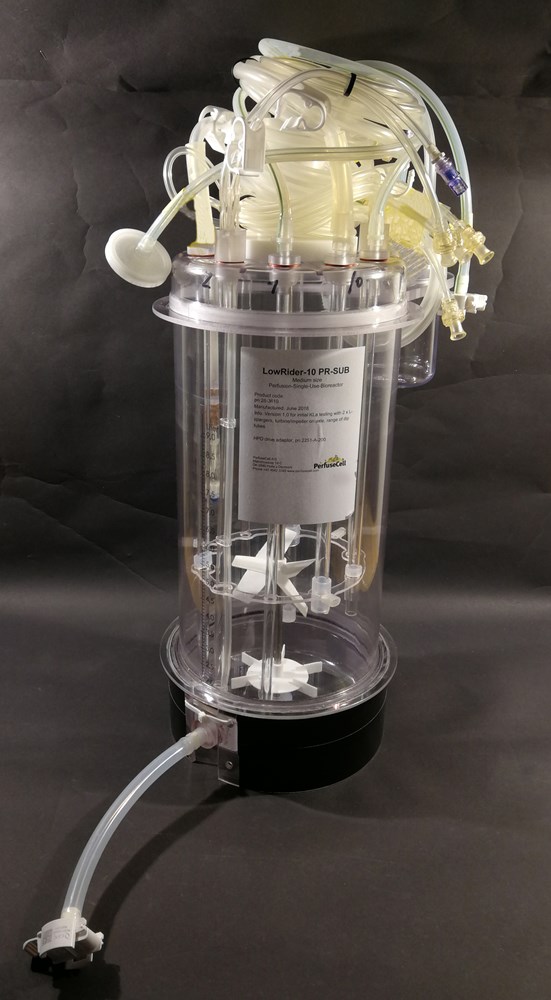

CerCell LowRider PR-SUB — oficjalna fotografia produktu lub konfiguracji. Źródło: CerCell.

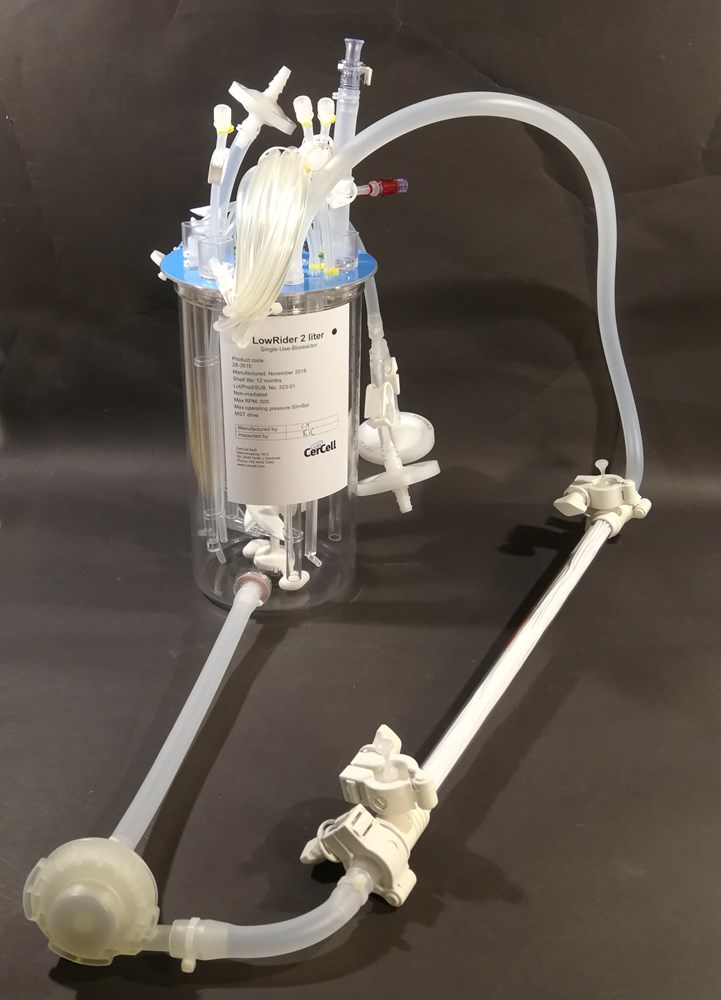

CerCell LowRider PR-SUB — oficjalna fotografia produktu lub konfiguracji. Źródło: CerCell.
