ZETA Bioreaktory do hodowli komórkowej projektowane indywidualnie

Identyfikacja i granice rekordu

ZETA custom cell-culture bioreactors to umowna nazwa analityczna rodziny projektowanych na zamówienie instalacji ZETA do hodowli komórek ssaczych.

Klasa C7 opisuje możliwą architekturę zakładową: warstwa polowa i szafy EIC, PLC lub DCS, HMI/SCADA, zarządzanie partią oraz integracja MES/MOM.

Zakres komponentu BMRF

Karta mieszadła BMRF opisuje komponent, a nie kompletny system.

Skala, pojemność i przykłady wykonania

Bieżąca karta wspólnej rodziny deklaruje zakres 5–100 000 L. Jest to granica możliwości projektowych, a nie lista standardowych wariantów. Materiały historyczne opisywały instalacje cell-culture rzędu 50–22 000 L. Projekty referencyjne obejmują między innymi trzy jednostki 10 000 L oraz rozbudowany train 4×80 L, 4×400 L, 4×2000 L i 6×12 000 L. Osobny materiał fast-track wskazuje produkcyjny bioreaktor o objętości całkowitej 32 000 L.

| --- | --- | --- | | 5–100 000 L | deklarowany zakres rodziny projektowej | dostępność każdego rozmiaru jako SKU | | 50–22 000 L | zakres opisany w starszym materiale cell-culture | bieżący katalog modeli i identyczna automatyka | | 3×10 000 L | konkretna realizacja fed-batch | standardowy pakiet trzech zbiorników | | 80/400/2000/12 000 L | stopnie konkretnego trainu | uniwersalne współczynniki scale-up | | 32 000 L total | parametr innej realizacji fast-track | 32 000 L roboczo albo osobny model |

Samo wybranie nazwy partii na HMI nie chroni przed użyciem parametrów innego stopnia trainu.

Materiał prasowy Rice University dokumentuje ponadto przezroczysty, 15 000-litrowy reaktor testowy na TU Hamburg, używany przy pracach nad rozwiązaniami ZETA do dużej skali. Jest to stanowisko badawcze, nie seryjny model ani dowód pojemności roboczej instalacji produkcyjnej.

Train nasienny, produkcja i transfer między stopniami

Train procesowy obejmuje połączone stopnie od 80 L do 12 kL.

Sterowanie zaworem jest intencją; jego feedback, zmiana masy i zachowanie ciśnienia stanowią niezależne dowody wykonania.

Materiały, powierzchnie i granica ciśnieniowa

ZETA wskazuje stale 1.4404/1.4435 oraz, dla wymagających mediów, Hastelloy. Są to opcje wykonawcze, nie gwarancja dla każdego egzemplarza.

MAWP, temperatura projektowa, próżnia, klasa ciśnieniowa płaszcza, PED/ASME oraz nastawy urządzeń bezpieczeństwa pochodzą z tabliczki i dokumentacji konkretnego vessel.

Mieszanie o niskim ścinaniu i BMRF XXL

W realizacji 12 kL użyto mieszadła BMRF XXL dla odpowiedniego transferu tlenu; jest to informacja o projekcie, a nie domyślny napęd rodziny.

Parametry napędu są częścią konfiguracji podlegającej kopii i kontroli zmian.

Otwarta publikacja Gimenez i współautorów opisuje natomiast stalowy bioreaktor ZETA Biopharma o objętości 80 l, z dwoma mieszadłami typu elephant ear, użyty do 14-dniowej hodowli fed-batch komórek CHO produkujących przeciwciało monoklonalne. Wykres zestawia profile procesu dla skal 2, 10 i 80 l; nie jest charakterystyką całej rodziny projektowej.

Batch, fed-batch i perfusion

W perfusion granica systemu rozszerza się o urządzenie retencyjne, ciągłe zasilanie, harvest i bilans objętości.

CIP, SIP i utrzymanie granicy sterylnej

Producent deklaruje projektowanie i kwalifikację CIP/SIP.

Wykonania hybrydowe i single-use

ZETA udokumentowała integrację platform single-use 50 L, 500 L i dwóch 2000 L oraz dziewięciu rockerów, a także projekty łączące stal z SU.

Architektura EIC, PLC/DCS i HMI

ZETA deklaruje niezależność od producenta automatyki.

Warstwa	Elementy
proces/pole	sensory, zawory, MFC, pompy, napędy, TCU
sterowanie	PLC/DCS/PEA, remote I/O, safety
operacje	HMI, SCADA/POL, alarmy i trendy
partia	batch server, receptury, raporty
zakład	historian, MES/MOM, domena, czas

Dane potwierdzone przykłady Siemens PCS 7, Batch i SIMIT

Oficjalne realizacje potwierdzają SIMATIC PCS 7 jako DCS oraz SIMATIC Batch do wykonania partii. Aplikacja była przygotowywana według GAMP 5 i ISA-88, z recepturami, formułami, trendami i raportami. W innym etapie użyto SIMIT do symulacji kopii środowiska PCS 7 od kontrolera po proces.

MTP, OPC UA i integracje modułowe

W osobnym projekcie Freeze & Thaw wskazano komunikację OPC UA.

Numer portu wynika z konfiguracji, nie z przyzwyczajenia.

Batch, MES, dane i synchronizacja czasu

MES sprawdza dostępność materiałów, mediów i jednostek, prowadzi operatora, rejestruje dane oraz tworzy raporty i KPI.

Aktualizacje, licencje i łańcuch dostaw

Warunki ZETA przewidują przekazywanie dokumentacji producenta software i instalowanie dostarczonych aktualizacji; nie opisują technicznego kanału, podpisu, rollbacku ani wpływu na kwalifikację.

Galeria urządzenia i dokumentacji

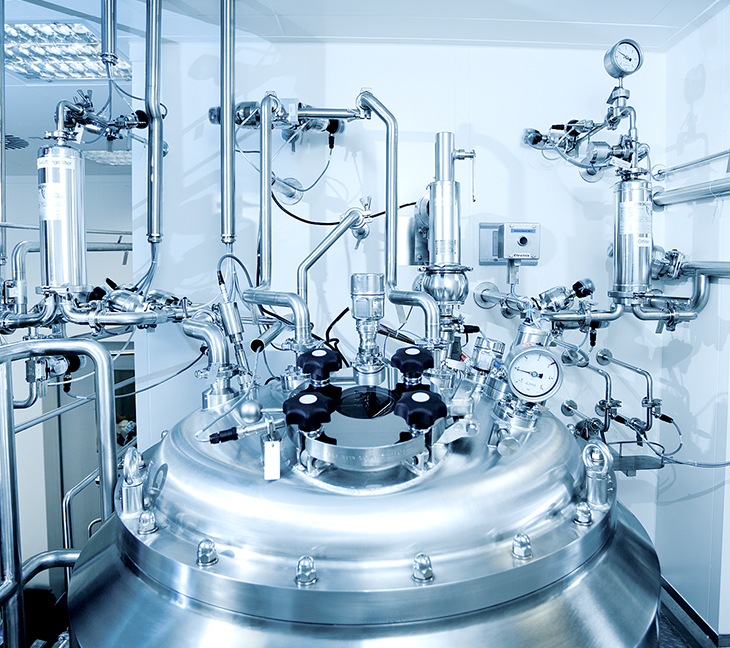

ZETA Bioreaktory do hodowli komórkowej projektowane indywidualnie — oficjalna fotografia produktu lub konfiguracji. Źródło: ZETA.

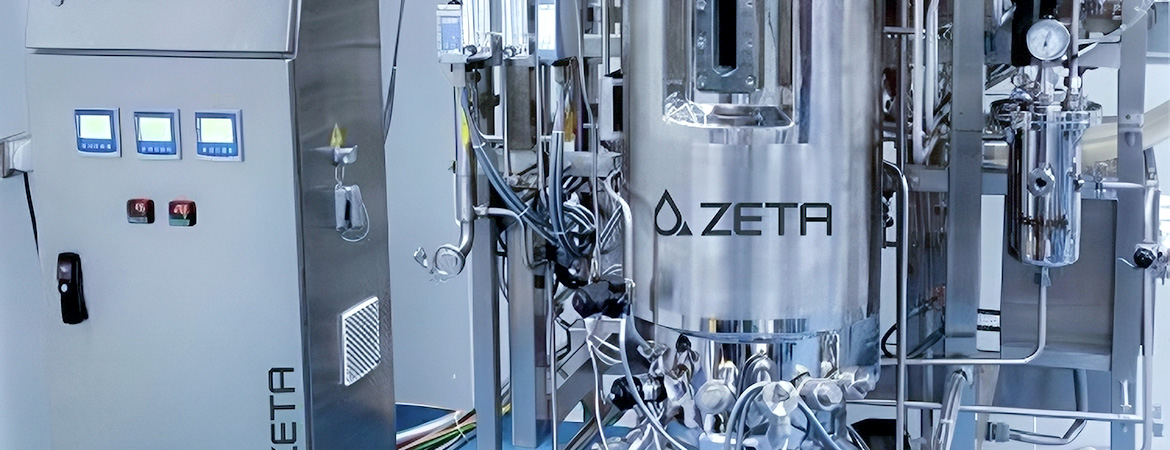

ZETA Bioreaktory do hodowli komórkowej projektowane indywidualnie — oficjalna fotografia produktu lub konfiguracji. Źródło: ZETA.

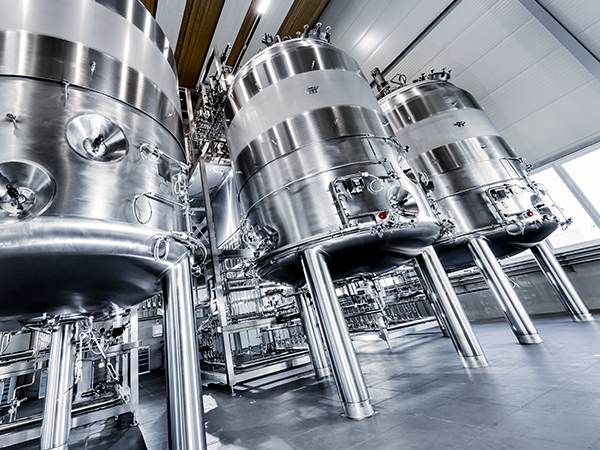

ZETA Bioreaktory do hodowli komórkowej projektowane indywidualnie — oficjalna fotografia produktu lub konfiguracji. Źródło: ZETA.

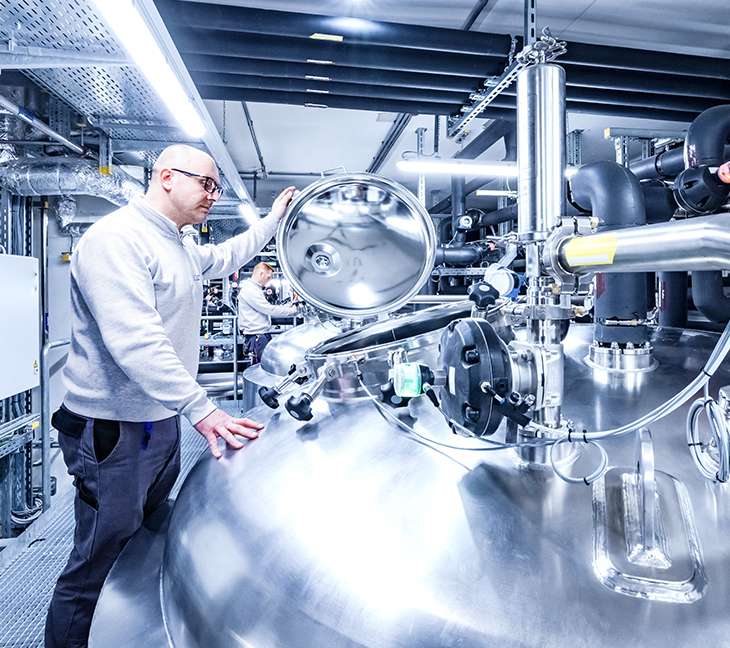

ZETA Bioreaktory do hodowli komórkowej projektowane indywidualnie — oficjalna fotografia produktu lub konfiguracji. Źródło: ZETA.

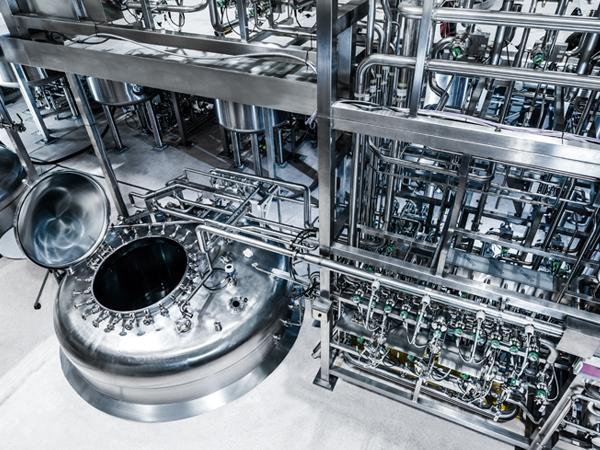

ZETA Bioreaktory do hodowli komórkowej projektowane indywidualnie — oficjalna fotografia produktu lub konfiguracji. Źródło: ZETA.
