- Producent urządzenia / marka
- Thermo Fisher Scientific
- Grupa katalogowa
- Thermo Fisher Scientific
- Rodzaj pozycji
- nowy / konfigurowalny produkt producenta
- Model / rodzina
- HyPerforma Single-Use Fermentor 30 L
- Typ rekordu
- jednorazowy fermentor mikrobiologiczny open-architecture
- SKU / numer katalogowy
- SUF0030.9001 / SUF0030.9002 / SUF0030.9003
- Skala
- 6–30 L roboczo; 43 L całkowicie
- Architektura sterowania
- C9 — Architektura hybrydowa albo otwarta integracja
- Segment
- P4 — pilotowy
- Ryzyko rebrandingu
- umiarkowane — HyPerforma Single-Use Fermentor 30 L ma mechaniczną platformę Thermo Fisher, ale pełny system sterowania wybiera klient lub integrator spośród G3/TruBio/DeltaV i innych PLC/DCS; nie jest to dowód white-label urządzenia.Podstawa: exact-manual; sprawdzono: 2026-09-07
- Niepewność BOM
- wysoka — HyPerforma Single-Use Fermentor 30 L występuje z różnymi BPC standard/enhanced, E-Box, VFD, exhaust, wagami i automatyką; brak jednego firmware bundle, a exact CPU, storage, projekty i wersje są as-built.Podstawa: exact-manual; sprawdzono: 2026-09-07
- Powiązane modele i konfiguracje
- Thermo Scientific HyPerforma Single-Use Fermentor 300 L
Thermo Fisher Scientific HyPerforma Single-Use Bioreactor 50 L
Indeks danych technicznych
Parametry urządzenia i wariantów
Skala i wydajność
| Parametr | Wartość |
|---|---|
| Objętość robocza | 6–30 L |
| Objętość całkowita | 43 L |
Proces i naczynie
| Parametr | Wartość |
|---|---|
| Ciśnienie worka | ok. 0,03–0,035 bar maks. |
Pozostałe potwierdzone parametry
| Parametr | Wartość |
|---|---|
| Wirniki | 3 × Rushton 8,89 cm |
| D/T | 1/3 |
| Calculated power number | 4,6–5,0 |
| Przepływ | radialny |
| Prędkość | 55–596/598 rpm, ±5 rpm |
| Silnik | 208 VAC, 3 fazy, 372,85 W, redukcja 5:1 |
| Kampania | do 14 dni przy objętości nominalnej |
| Sprzęt i komponent | standard S.U.F. BPC: trzy wirniki Rushtona 8,89 cm |
| Sprzęt i komponent | enhanced S.U.F. BPC: trzy większe wirniki 11,21 cm |
| Sprzęt i komponent | warianty 120 V, 240 V oraz bez skrzynki elektrycznej |
| Sprzęt i komponent | opcjonalne load cells i system skraplacza |
| Oprogramowanie lub tryb | brak jednego obowiązkowego firmware — architektura otwarta |
| Oprogramowanie lub tryb | G3/TruBio/DeltaV Live — firmowa opcja integracyjna |
| Oprogramowanie lub tryb | inne PLC/DCS — zależne od projektu |
| Sprzęt i komponent | zakres i wariant: 30 l, fermentor jednorazowy przeznaczony do procesów mikrobiologicznych; parametry S.U.B. dla hodowli komórkowej nie są dziedziczone |
| Sprzęt i komponent | rodzina dokumentacyjna HyPerforma S.U.F.; parametrów innych geometrii nie należy dziedziczyć |
| Sprzęt i komponent | outer support container, BPC, E-box, napęd, load cells i kontroler są osobnymi elementami BOM |
| Sprzęt i komponent | standardowy i custom BPC mogą różnić się spargerami, liniami, filtrami i sensorami |
| Sprzęt i komponent | pełny katalogowy SKU musi zachować wariant napięcia, napędu, E-box i load cells |
| Oprogramowanie lub tryb | TruBio 5.0 jest opcjonalnym systemem DeltaV i nie wynika z samej nazwy HyPerforma S.U.F. 30 l |
| Oprogramowanie lub tryb | TruBio 5.0 pracuje na ProfessionalPLUS PC/Server i wymaga klucza DeltaV |
| Oprogramowanie lub tryb | TruLogic mieści kontroler DeltaV i karty łączące G3 lub GX; I/O obsługuje sondy, pompy i napędy |
| Oprogramowanie lub tryb | Control Network jest wydzielona od plant LAN i może być redundantna; instrukcja wskazuje minimum 100 Mbit/s |
| Oprogramowanie lub tryb | wersję TruBio, build, DeltaV, firmware kontrolera, OS, historian i licencję identyfikuje się oddzielnie |
| Oprogramowanie lub tryb | brak CVE pod nazwą zbiornika nie obejmuje Windows, DeltaV, PLC, switcha, bazy ani sterowników OEM |
| Sprzęt i komponent | procedura odbioru musi powiązać numer part/lot BPC z batch record oraz rysunkiem konfiguracji linii |
szacunkowy przedział zakupowy
Cena i podstawa wyceny
- Czego dotyczy kwota
- Szacunek dla sprawnego, kompletnego stanowiska odpowiadającego karcie „HyPerforma Single-Use Fermentor 30 L” (6–30 L roboczo; 43 L całkowicie), przed kosztami VAT, transportu, FAT/SAT, kwalifikacji, materiałów jednorazowych i integracji zakładowej.
- Metoda
- Nie znaleziono publicznej ceny dokładnie tej konfiguracji. Przedział wyznaczono z segmentu P4, skali i złożoności sterowania C9, a następnie skonfrontowano z punktem rynkowym: Federal Equipment — używany HyPerforma SUF 300 L z G3 Lite za 45 000 USD. To estymacja planistyczna, nie oferta.
- Pewność
- niska
- Weryfikacja
- 2026-09-03
Źródło / punkt porównawczy: Federal Equipment — używany HyPerforma SUF 300 L z G3 Lite za 45 000 USD.
Zastosowania
Ustalenia pierwszej fazy
Jednorazowy fermentor open-architecture: 55–596 rpm, zewnętrzne 0–10 V, 4–20 mA i Modbus; wersje standard oraz enhanced różnią się mechaniką mieszania.
Źródła identyfikacji
- oficjalny datasheet Thermo Fisher
- oficjalny datasheet S.U.F. 30 L
- Thermo Fisher Scientific — TruBio Software Version 5.0 User’s Guide, DOC0088
- Thermo Fisher Scientific — oficjalny punkt pobrania instrukcji HyPerforma 5:1 i 2:1
- Thermo Fisher Scientific — oficjalna karta rodziny HyPerforma 5:1 i wariantów kontrolera
- Thermo Fisher Scientific — HyPerforma 5:1 S.U.B. User’s Guide, tabela całej rodziny
Ostatnia kontrola rekordu: 2026-09-09.
30 L jest jednorazowym fermentorem mikrobiologicznym 6–30 L. W odróżnieniu od S.U.B. do komórek ssaczych ma trzy sześciopłatowe Rushtony, cztery przegrody, do 596 rpm i wysoki power/volume.
Źródło: Thermo Fisher Scientific — HyPerforma Single-Use Fermentor 30 L data sheet.
Granica wersji standard/enhanced
Standardowy BPC ma trzy jednorazowe Rushtony 8,89 cm, D/T 1/3 i calculated power number 4,6–5,0. Enhanced ma trzy impellery 11,21 cm, D/T 1/2,38 i power number 2,5. Oba wykorzystują radial flow, pionowy shaft i silnik indukcyjny 208 VAC/3-phase 372,85 W z redukcją 5:1.
Źródło: Thermo Fisher Scientific — HyPerforma Single-Use Fermentor 30 L data sheet.
Specyfikacja
Rated working volume 30 L, minimum 6 L, total 43 L, vessel 26,6 cm, BPC 29,7 cm, liquid height 57,1 cm, ogólne H/D 3:1 i cztery baffles. Motor speed 55–596/598 rpm ±5 rpm, maximum bag pressure 0,03–0,035 bar, continuous operation 14 dni przy nominal volume.
Current datasheet podaje tank z opcjami o szerokości 129,4 cm, długości 92,6 cm, wysokości filter bracket około 218–220 cm i dry mass 291 kg. Jacket 2,53 L ma 0,14/0,31 m² half/full, przepływ 4,4 GPM przy 1,82 bar i TCU setpoints 5–55°C.
Hardware standard: four probe hangers, drive shaft i Pt100. Opcje: condenser, vent filter heaters, three load cells, cable/tubing tree, backup exhaust pinch clamp, foam sensor i process controller. Standardowe tank SKUs: SUF0030.9001 bez E-box, .9002 120 V E-box, .9003 240 V E-box.
Interfejs sterowania
Optional E-Box zapewnia basic motor rpm, pressure i I/O; external controller komunikuje motor przez 0–10 V, 4–20 mA lub Modbus.
Ta różnorodność wyklucza przypisanie jednego CPU/firmware/OS do modelu. Schematy z Equipment Turnover Package są ważniejsze niż ogólna karta.
Zestawienie parametrów 30 L
Większe wirniki i co najmniej czterokrotnie deklarowana zdolność dostarczania tlenu zmieniają funkcjonalny segment procesu.
BPC jako część konfiguracji sterowania
Jednorazowy BPC zawiera elementy zwilżane, wirniki, shaft, przewody, sparger i opcjonalne sensory.
Geometria, baffles i skalowanie
Naczynie ma ogólne H/D około 3:1 oraz cztery przegrody.
Napęd, VFD i automatyczny restart
Silnik indukcyjny współpracuje z VFD i przekładnią 5:1.
Funkcja power-fault auto-restart jest istotnym ryzykiem.
Kopia parametrów VFD jest częścią backupu.
Ciśnienie BPC i układ wydechowy
Zawór, pinch clamp, heater filtra i condenser tworzą wspólną funkcję ochronną.
Condenser i grzanie filtrów
Opcjonalny condenser ogranicza utratę pary, a grzałki filtrów przeciwdziałają kondensacji.
Płaszcz i TCU
Płaszcz ma 2,53 L i powierzchnię 0,14/0,31 m² dla half/full. Karta podaje przepływ 4,4 GPM przy 1,82 bar oraz nastawy TCU 5–55°C. Są to parametry obiegu, nie gwarancja temperatury hodowli.
Load cells i terminal IND331
Nie wszystkie interfejsy występują równocześnie.
E-Box i interfejsy
SKU SUF0030.9001 oznacza wariant bez E-Box, .9002 z E-Box 120 V, a .9003 z E-Box 240 V.
Analogowe sterowanie 0–10 V i 4–20 mA
Konfiguracja kanału analogowego definiuje wartości 0% i 100%, jednostkę, kierunek oraz zachowanie przy przerwie. Sygnał 4–20 mA pozwala wykrywać część awarii, gdy program rozpoznaje under-range.
Wyniki pełnego researchu Thermo Fisher
Model i konstrukcja systemu

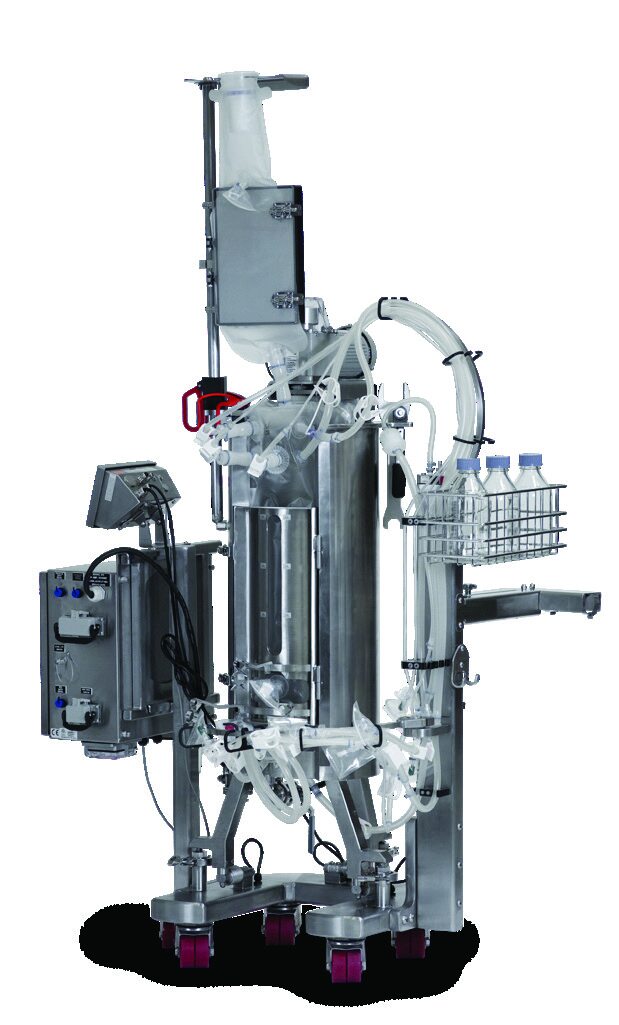

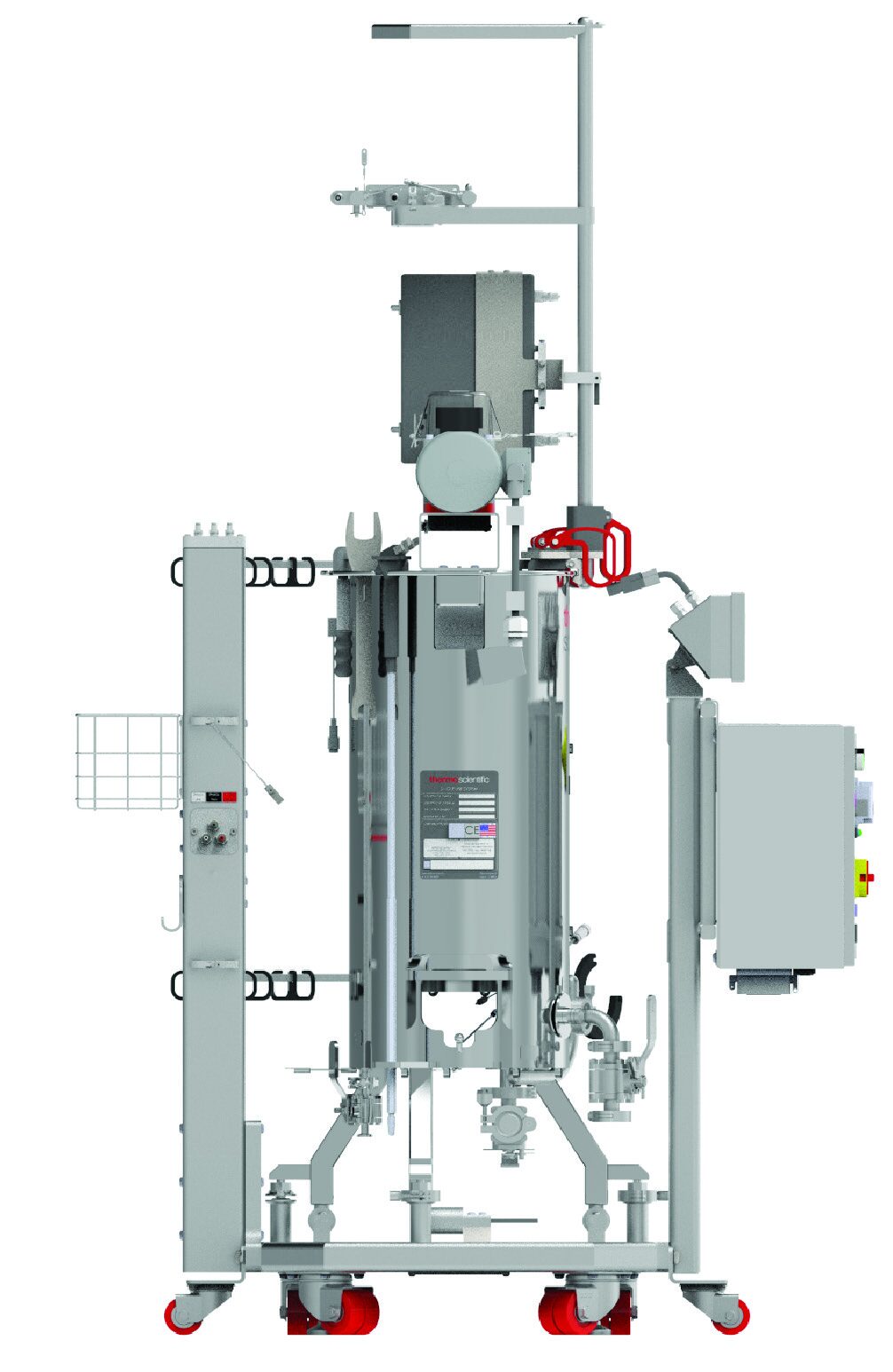

Karta opisuje Thermo Fisher Scientific HyPerforma Single-Use Fermentor 30 L. Udokumentowana skala: 6–30 L roboczo; 43 L całkowicie. System składa się z oddzielnych warstw: stalowego outer support container, jednorazowego BioProcess Container, napędu, opcjonalnego E-box, układu wagowego oraz wybranego kontrolera. Numer katalogowy zbiornika nie potwierdza obecności określonej platformy automatyki.
W rodzinie HyPerforma 5:1 standardowy BPC może zawierać sparger drilled-hole, overlay i cross-flow. Instrukcja wiąże dopuszczalny przepływ gazu z liczbą oraz przepustowością aktywnych filtrów wydechowych. Warianty standardowe i wykonywane na zamówienie mogą różnić się liniami, spargerami, filtrami oraz czujnikami. DynaDrive wyróżnia elastyczny zespół napędowy i pracę od około 10% pojemności nominalnej.
Opcjonalna automatyka TruBio 5.0
Instrukcja TruBio 5.0 opisuje system oparty na Emerson DeltaV. Aplikacja pracuje na stacji ProfessionalPLUS PC/Server i wymaga klucza DeltaV. Szafa TruLogic zawiera kontroler DeltaV i carrier; karty szeregowe łączą kontrolery serii G3 lub GX, a I/O obsługuje sondy, pompy i napędy.
Sieć sterowania DeltaV jest oddzielona od plant LAN. Dokumentacja wskazuje osobny interfejs Ethernet w ProfessionalPLUS/Professional, preferuje Application Station jako punkt połączenia z siecią zakładową, dopuszcza redundantną Control Network i podaje co najmniej 100 Mbit/s dla komunikacji TCP/IP.
Oficjalny widok logowania i ról TruBio 5.0; dokumentuje opcjonalną automatykę, nie wyposażenie każdego Thermo Fisher Scientific HyPerforma Single-Use Fermentor 30 L.
Oficjalny ekran identyfikacji licencji i buildu TruBio 5.0.
Oficjalny widok modułu analizy offline TruBio 5.0.
TruBio dokumentuje konta i role, informację o licencji i buildzie, historian, trendy oraz analizę offline. Są to cechy wdrożenia TruBio/DeltaV; pasywny zbiornik Thermo Fisher Scientific HyPerforma Single-Use Fermentor 30 L może być dostarczony z inną automatyką.
Źródła
- Oficjalny datasheet 30 L S.U.F. — bieżące standard/eS.U.F., parametry, opcje i SKU.
- Oficjalna strona S.U.F..
- Instrukcja S.U.F. 30/300 — I/O, VFD, load cells, BPC i serwis.
