- HyPerforma DynaDrive 50 L
- Typ rekordu
- jednorazowy bioreaktor mieszadłowy open-architecture
- Skala
- 5–50 L roboczo; 65,5 L całkowicie
- Architektura sterowania
- C9 — Architektura hybrydowa albo otwarta integracja
- Segment
- P4 — pilotowy
- Ryzyko rebrandingu
- umiarkowane — HyPerforma DynaDrive 50 L ma mechanikę Thermo Fisher, lecz open architecture pozwala dostarczyć sterowanie wielu integratorom; marka reaktora nie identyfikuje pochodzenia PLC/DCS, bez dowodu white-label tanku.Podstawa: exact-manual; sprawdzono: 2026-09-07
- Niepewność BOM
- wysoka — HyPerforma DynaDrive 50 L zależy od BPC, E-Box/VFD, sensorów, wag i integracji G3/TruBio/DeltaV albo obcego PLC; exact CPU, firmware, storage, sieć i projekt sterowania są określone dopiero w ETP/as-built.Podstawa: exact-manual; sprawdzono: 2026-09-07
Indeks danych technicznych
Parametry urządzenia i wariantów
Pozostałe potwierdzone parametry
| Parametr | Wartość |
|---|---|
| Sprzęt i komponent | 50 L rated / 5 L minimum |
| Sprzęt i komponent | bez E-Box — 195 kg |
| Sprzęt i komponent | z E-Box — 236 kg |
| Sprzęt i komponent | VFD 30–250 rpm, motor 186,4 W |
| Sprzęt i komponent | opcjonalne load cells |
| Oprogramowanie lub tryb | zależne od integratora: Allen-Bradley / Applikon PLC eZ / DeltaV / Siemens / inne |
| Sprzęt i komponent | zakres i wariant: 5–50 l roboczo; konstrukcja umożliwia rozpoczęcie mieszania od około 10% pojemności nominalnej |
| Sprzęt i komponent | rodzina dokumentacyjna DynaDrive; parametrów innych geometrii nie należy dziedziczyć |
| Sprzęt i komponent | outer support container, BPC, E-box, napęd, load cells i kontroler są osobnymi elementami BOM |
| Sprzęt i komponent | standardowy i custom BPC mogą różnić się spargerami, liniami, filtrami i sensorami |
| Sprzęt i komponent | pełny katalogowy SKU musi zachować wariant napięcia, napędu, E-box i load cells |
| Oprogramowanie lub tryb | TruBio 5.0 jest opcjonalnym systemem DeltaV i nie wynika z samej nazwy HyPerforma DynaDrive 50 l |
| Oprogramowanie lub tryb | TruBio 5.0 pracuje na ProfessionalPLUS PC/Server i wymaga klucza DeltaV |
| Oprogramowanie lub tryb | TruLogic mieści kontroler DeltaV i karty łączące G3 lub GX; I/O obsługuje sondy, pompy i napędy |
| Oprogramowanie lub tryb | Control Network jest wydzielona od plant LAN i może być redundantna; instrukcja wskazuje minimum 100 Mbit/s |
| Oprogramowanie lub tryb | wersję TruBio, build, DeltaV, firmware kontrolera, OS, historian i licencję identyfikuje się oddzielnie |
| Oprogramowanie lub tryb | brak CVE pod nazwą zbiornika nie obejmuje Windows, DeltaV, PLC, switcha, bazy ani sterowników OEM |
| Sprzęt i komponent | procedura odbioru musi powiązać numer part/lot BPC z batch record oraz rysunkiem konfiguracji linii |
szacunkowy przedział zakupowy
Cena i podstawa wyceny
- Czego dotyczy kwota
- Szacunek dla sprawnego, kompletnego stanowiska odpowiadającego karcie „HyPerforma DynaDrive 50 L” (5–50 L roboczo; 65,5 L całkowicie), przed kosztami VAT, transportu, FAT/SAT, kwalifikacji, materiałów jednorazowych i integracji zakładowej.
- Metoda
- Nie znaleziono publicznej ceny dokładnie tej konfiguracji. Przedział wyznaczono z segmentu P4, skali i złożoności sterowania C9, a następnie skonfrontowano z punktem rynkowym: Federal Equipment — używany HyPerforma SUF 300 L z G3 Lite za 45 000 USD. To estymacja planistyczna, nie oferta.
- Pewność
- niska
- Weryfikacja
- 2026-09-03
Źródło / punkt porównawczy: Federal Equipment — używany HyPerforma SUF 300 L z G3 Lite za 45 000 USD.
Zastosowania
Ustalenia pierwszej fazy
Open architecture: 30–250 rpm VFD, 0–10 V/4–20 mA/Modbus; kontroler zależy od integracji.
Źródła identyfikacji
- oficjalna instrukcja Thermo Fisher DOC0090
- instrukcja 50/500 L DynaDrive
- oficjalna strona produktu DynaDrive 50 L, DDB0050.1011
- Thermo Fisher Scientific — TruBio Software Version 5.0 User’s Guide, DOC0088
- Thermo Fisher Scientific — oficjalny punkt pobrania instrukcji HyPerforma 5:1 i 2:1
- Thermo Fisher Scientific — oficjalna karta rodziny HyPerforma 5:1 i wariantów kontrolera
- Thermo Fisher Scientific — DynaDrive 50/500 l User’s Guide, DOC0090
- Thermo Fisher Scientific — DynaDrive S.U.B. Service Guide
Ostatnia kontrola rekordu: 2026-09-09.
DynaDrive 50 L jest jednorazowym bioreaktorem mieszadłowym o zakresie 5–50 L i turndown 10:1. Wieloimpellerowy, elastyczny drive train pozwala rozpocząć proces przy 10% objętości i zwiększać go do rated volume.
Źródło: Thermo Fisher Scientific — HyPerforma DynaDrive 50 L, DDB0050.1011.
Geometria i parametry mechaniczne
BPC ma 65,5 L objętości całkowitej, 29,4 cm średnicy komory i 102,23 cm wysokości ramienia; ciecz przy 50 L ma 74 cm. Układ obejmuje trzy dwupłatowe modified pitched-blade impellers oraz jeden dwupłatowy sweep impeller. Średnica impellera 10,85 cm daje D/T 0,37.
VFD obsługuje 30–250 rpm z dokładnością ±1,5 rpm albo 1% setpointu; instrukcja rekomenduje w hodowli 90–200 rpm i >120 rpm przy wszystkich objętościach. Motor indukcyjny 208 VAC/3-phase ma 186,4 W, redukcję 10:1 i torque 9,5 Nm.
Kontener ma 177,55 cm wysokości, 76,55 cm długości i 68,58 cm szerokości bez E-Box albo 102,8 cm z nim. Sucha masa to 195/236 kg, mokra przy 50 L 245/286 kg. Maksymalne ciśnienie worka wynosi 34 mbar; temperatura robocza ambient–40°C ±0,5°C. Płaszcz 3 L współpracuje z zewnętrznym TCU; nominalne obciążenie wynosi 500 W.
Źródło: Thermo Fisher Scientific — HyPerforma DynaDrive 50 L i 500 L S.U.B. User’s Guide, DOC0090, str. 16 PDF.
BPC, gazy i sensory
DynaDrive stosuje drilled-hole, cross-flow i overlay spargers; przy minimalnej objętości 5 L cross-flow podaje gaz blisko powierzchni.
Opcjonalne load cells Mettler-Toledo są kalibrowane w miejscu instalacji.
Otwarta architektura sterowania
Instrukcja wymienia integratorów ABEC, Bellco, Broadley-James, DASGIP, Emerson, Honeywell, New Brunswick, Pendotech i Sartorius. Obsługiwane są platformy PLC, PC, DCS i proprietary OS.
Wariant automatyki
W wykonaniu Thermo Fisher dostępna jest konfiguracja G3/TruBio/DeltaV.
Materiały serwisowe

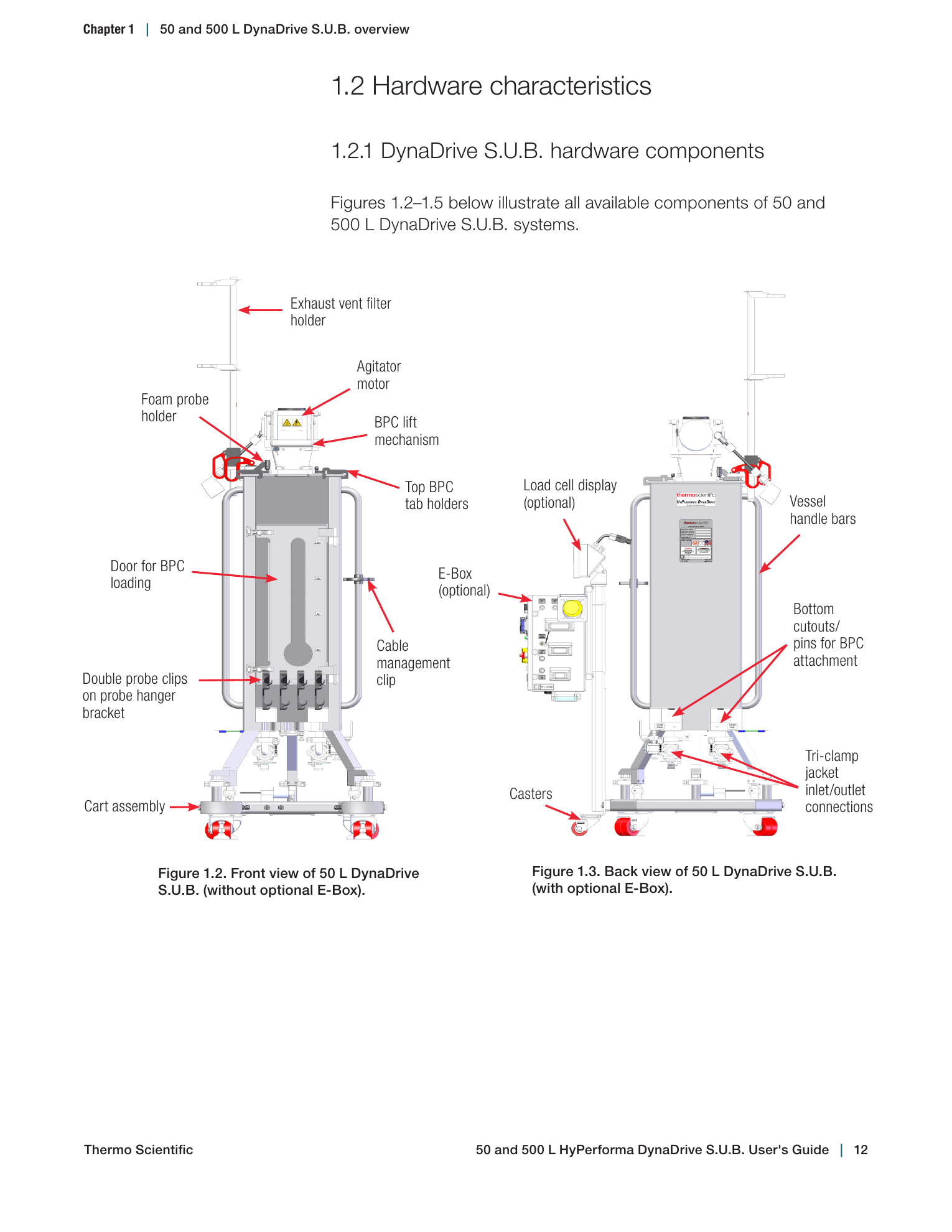

Instrukcja DOC0090 obejmuje instalację, działanie, schemat kontrolerów, load-cell calibration, troubleshooting oraz tabele części.
Granice opisywanego systemu
Nazwa DynaDrive 50 L identyfikuje przede wszystkim stalowy support container, napęd i zgodny BPC.
Różnica masy i szerokości ułatwia rozpoznanie wariantu w terenie.
Napęd, VFD i zewnętrzne zadawanie
Zakres 30–250 rpm jest zakresem urządzenia, nie automatycznym zakresem dopuszczonym dla każdej fazy. Instrukcja rekomenduje 90–200 rpm i ponad 120 rpm przy wszystkich objętościach.
Sterownik pozwala wybrać jedno źródło zadawania spośród 0–10 V, 4–20 mA i Modbus.
Opcja power-fault auto restart ma znaczenie bezpieczeństwa.
BPC i kontrola konfiguracji jednorazowej
Maksymalne ciśnienie BPC 34 mbar jest limitem worka, nie celem regulacji.
Spargery i przejście przy niskiej objętości
DynaDrive 50 L ma drilled-hole, cross-flow i overlay.
Wiarygodniejszy warunek wykorzystuje potwierdzoną masę/objętość oraz stan zaworów.
Stanowisko zapisuje własne granice procesu potwierdzone kwalifikacją.
Kaskada DO i parametry gazowania
CO2 używane do regulacji pH oraz O2 używany w kaskadzie wpływają na więcej niż jedną zmienną.
Temperatura, jacket i TCU
Jacket ma objętość około 3 L, a rekomendowane obciążenie grzania/chłodzenia wynosi 500 W. TCU pozostaje osobnym aktywem z własnym firmware, panelem, alarmami, medium i często interfejsem sieciowym.
Waga, objętość i dozowanie
Opcjonalne load cells Mettler-Toledo są dostarczane jako wymagające kalibracji na miejscu.
Waga jest podstawą bilansu, sterowania feedem i potwierdzenia przejścia objętościowego.
Wyniki pełnego researchu Thermo Fisher
Model i konstrukcja systemu
Karta opisuje Thermo Fisher Scientific HyPerforma DynaDrive 50 L. Udokumentowana skala: 5–50 L roboczo; 65,5 L całkowicie. System składa się z oddzielnych warstw: stalowego outer support container, jednorazowego BioProcess Container, napędu, opcjonalnego E-box, układu wagowego oraz wybranego kontrolera. Numer katalogowy zbiornika nie potwierdza obecności określonej platformy automatyki.
W rodzinie HyPerforma 5:1 standardowy BPC może zawierać sparger drilled-hole, overlay i cross-flow. Instrukcja wiąże dopuszczalny przepływ gazu z liczbą oraz przepustowością aktywnych filtrów wydechowych. Warianty standardowe i wykonywane na zamówienie mogą różnić się liniami, spargerami, filtrami oraz czujnikami. DynaDrive wyróżnia elastyczny zespół napędowy i pracę od około 10% pojemności nominalnej.
Opcjonalna automatyka TruBio 5.0
Instrukcja TruBio 5.0 opisuje system oparty na Emerson DeltaV. Aplikacja pracuje na stacji ProfessionalPLUS PC/Server i wymaga klucza DeltaV. Szafa TruLogic zawiera kontroler DeltaV i carrier; karty szeregowe łączą kontrolery serii G3 lub GX, a I/O obsługuje sondy, pompy i napędy.
Sieć sterowania DeltaV jest oddzielona od plant LAN. Dokumentacja wskazuje osobny interfejs Ethernet w ProfessionalPLUS/Professional, preferuje Application Station jako punkt połączenia z siecią zakładową, dopuszcza redundantną Control Network i podaje co najmniej 100 Mbit/s dla komunikacji TCP/IP.
Oficjalny widok logowania i ról TruBio 5.0; dokumentuje opcjonalną automatykę, nie wyposażenie każdego Thermo Fisher Scientific HyPerforma DynaDrive 50 L.
Oficjalny ekran identyfikacji licencji i buildu TruBio 5.0.
Oficjalny widok modułu analizy offline TruBio 5.0.
TruBio dokumentuje konta i role, informację o licencji i buildzie, historian, trendy oraz analizę offline. Są to cechy wdrożenia TruBio/DeltaV; pasywny zbiornik Thermo Fisher Scientific HyPerforma DynaDrive 50 L może być dostarczony z inną automatyką.
Źródła
- Oficjalna instrukcja 50/500 L DynaDrive S.U.B. — geometria, rpm, sygnały, kontrolery i ETP.

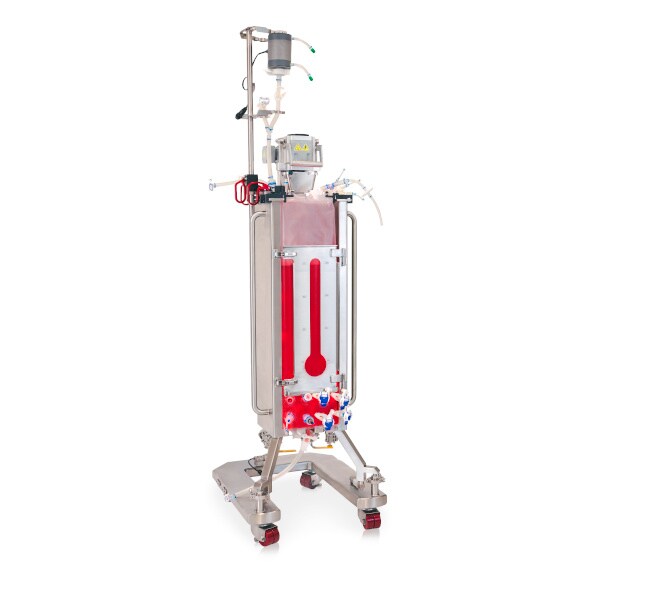

- Oficjalna strona produktu DynaDrive 50 L, DDB0050.1011 — fotografia oraz identyfikacja wariantu 50 L.
