Tezalon Dual Bioreactor Controller

Tezalon Dual Bioreactor Controller jest konfigurowalnym sterownikiem dwóch bioreaktorów. W wersji stołowej obsługuje jednocześnie dwa mieszane naczynia szklane lub jednorazowe do 20 L albo dwa bioreaktory kołyskowe z workami do 50 L.

Platforma jest istotna dla zakresu encyklopedii, ponieważ Tezalon oferuje użycie naczyń, worków, sensorów i napędów różnych producentów. Stanowi więc gotową ścieżkę automatyzacji zachowanych naczyń, o ile uda się mechanicznie i elektrycznie dopasować czujniki, silnik, ogrzewanie, gazy i płyny.

Dostawca oferuje konfiguracje z DeltaV, Rockwell Automation, Inductive Automation Ignition, Wonderware lub inną platformą wskazaną przez klienta.

Osobny wariant produkcyjny 30–2000 L

Tezalon publikuje również podłogowy Dual Bioreactor Controller dla dwóch jednorazowych bioreaktorów 30–2000 L. Wariant produkcyjny ma inne przepływy gazu i cieczy, większe napędy, rozbudowaną szafę oraz większą liczbę urządzeń polowych niż wariant stołowy.

Niniejszy artykuł nie przenosi na nią zakresów pomp, temperatury ani wymiarów obudowy. Wspólne są marka, podejście ISA-88, otwarta platforma automatyki i możliwość sterowania dwoma aparatami.

Wymiary i środowisko

Obie konfiguracje stołowe mają według tabeli 24,8 × 24 × 12,6 cala w układzie wysokość × głębokość × szerokość, czyli około 630 × 610 × 320 mm. Producent podaje środowisko 5–40°C oraz wilgotność względną 5–95%.

Karta dystrybutora dla kontrolera fermentacyjnego podaje zasilanie 110 V, 50/60 Hz, 20 A.

Naczynia mieszane

Wariant stirred vessel używa serwosilnika o zmiennej prędkości i adapterów łopatki lub wału mieszadła. Zakres prędkości nie został jednoznacznie podany w tabeli dla tego wariantu.

Wariant rocker pracuje według tabeli przy 2–40 rpm i kącie 2–12°. Obsługuje worki 10–50 L, ogrzewanie tacy i podgrzewacz filtra odpowietrzającego.

Pojemności i kompatybilność

Dla szkła producent wskazuje 1–20 L, a dla mieszanych naczyń single-use 1,3–14 L. Dla rockerów zakres wynosi 10–50 L. Są to zakresy kompatybilności platformy, nie deklaracja, że jeden zestaw adapterów obsługuje wszystkie pojemności bez zmian.

Dla pasywnego naczynia istnieje realna ścieżka automatyzacji, jeżeli da się zamontować napęd albo rocker, czujniki, pompy, obwód temperatury i gazy.

Pompy cieczy

Wersja katalogowa fermentacyjna obejmuje cztery pompy dla pojedynczego kontrolera i osiem dla TWIN.

Wartość 330 ml/min jest maksymalnym przepływem pompy; przepływ roboczy zależy od zastosowanego węża.

Sterowanie gazami

Do ośmiu regulatorów masowego przepływu obsługuje gaz, po cztery na naczynie.

Karta Thomas dla konfiguracji fermentacyjnej wymienia powietrze, O₂, CO₂ i N₂.

pH, DO i inne sensory

Dla rockerów tabela wskazuje PreSens. Są to deklarowane marki kompatybilności, nie kompletna lista modeli, protokołów i zakresów.

Temperatura jest mierzona przez 100-omowy RTD w termowell.

Tezalon dopuszcza dodatkowe sensory dla perfuzji oraz wagi naczynia lub dodatków.

Temperatura

Dla naczynia mieszanego opisano koc grzewczy oraz trzydrogowy zawór elektromagnetyczny dla chłodzonej cieczy, jeśli chłodzenie jest stosowane. Dla rockerów podano ogrzewanie tacy bez chłodzenia.

Architektura ISA-88

Tezalon deklaruje strukturę zgodną z ISA-88, od sterowania ręcznego do pełnego batch control. Oznacza to użycie modułowych elementów automatyki i receptur.

Warianty platformy sterowania

W materiałach z 2021 r. pojawia się Wonderware.

HMI i obsługa

Tezalon wspomina zoptymalizowany interfejs i bezpieczne programowe wyłączenie opisane w broszurze.

Sieć i integracja nadrzędna

Producent deklaruje możliwość rozpoczęcia od lokalnego sterowania, a następnie włączenia do większego DCS i MES.

Dane i historian

Oferta Thomas podaje process sequencing and data collection, a materiały Tezalon wskazują integrację z platformami przemysłowymi.

Firmware, software i storage

Wariant DeltaV, Rockwell, Ignition lub Wonderware będzie miał własne warstwy: firmware kontrolera i I/O, OS HMI/IPC, runtime, serwer licencji, bazę, sterowniki i projekty.

Testy dwóch równoległych reaktorów

Dotyczy to pomp, MFC, temperatury, pH, DO, napędu, wagi i piany.

Cena i dokładny kontekst

Thomas Scientific publikuje 94 622,95 USD za sztukę dla pozycji „Fermentor Controller TWIN”, numer producenta BOLSBIORXRFT.

Opis dystrybutora wskazuje naczynia do 20 L, cztery pompy na reaktor, sensory temperatury, piany, pH i DO plus dwa zapasowe kanały, cztery MFC dla powietrza, O₂, CO₂ i N₂, koc grzewczy, wagę, sekwencjonowanie i zbieranie danych.

Galeria urządzenia i dokumentacji

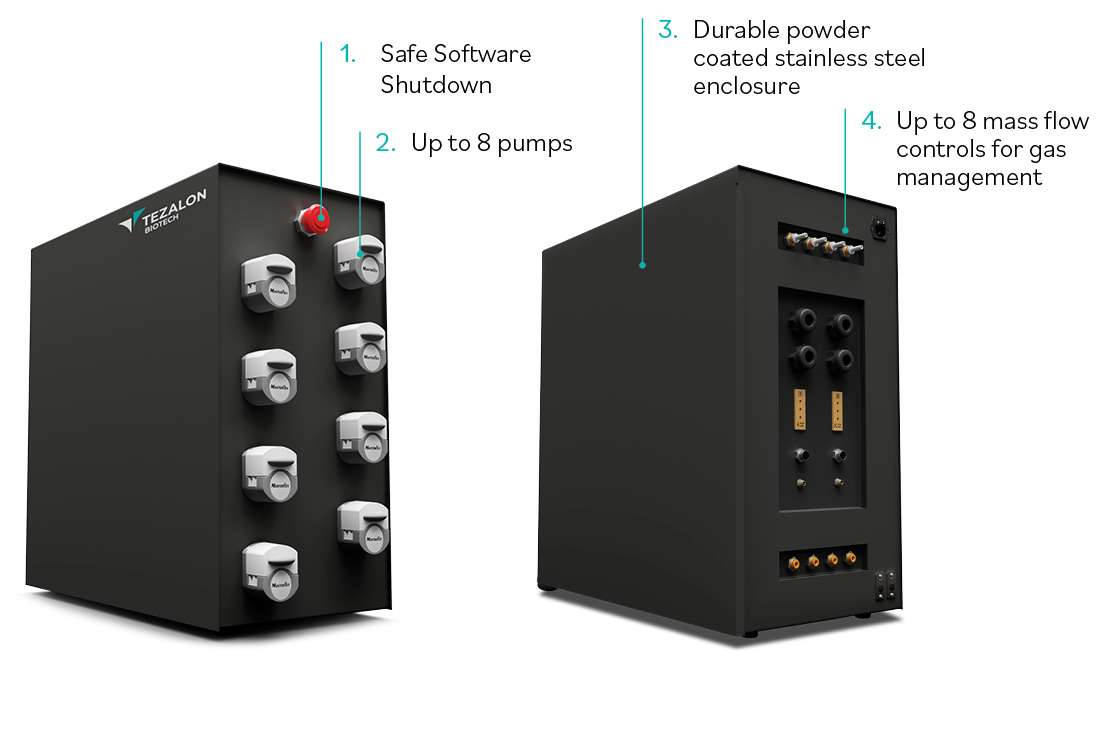

Tezalon Dual Bioreactor Controller — oficjalna fotografia produktu lub konfiguracji. Źródło: Tezalon.

Tezalon Dual Bioreactor Controller — oficjalna fotografia produktu lub konfiguracji. Źródło: Tezalon.

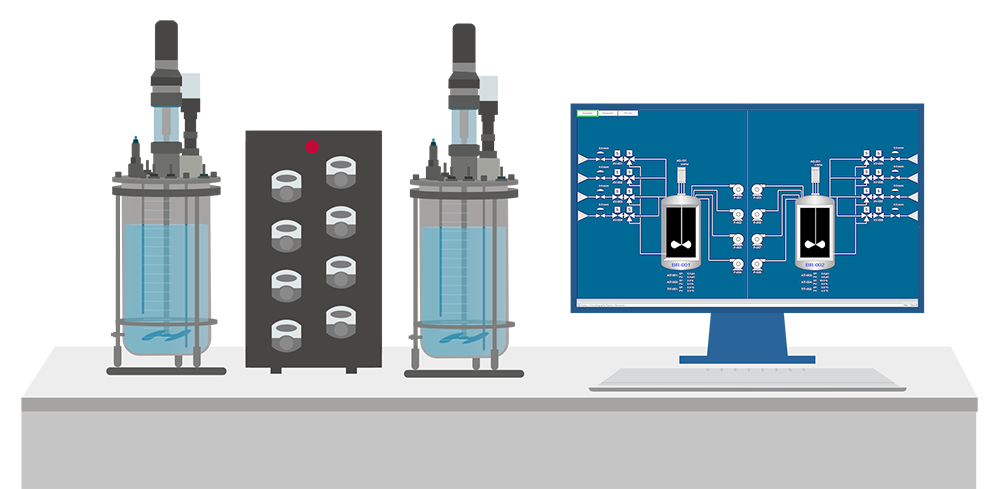

Tezalon Dual Bioreactor Controller — oficjalna fotografia produktu lub konfiguracji. Źródło: Tezalon.

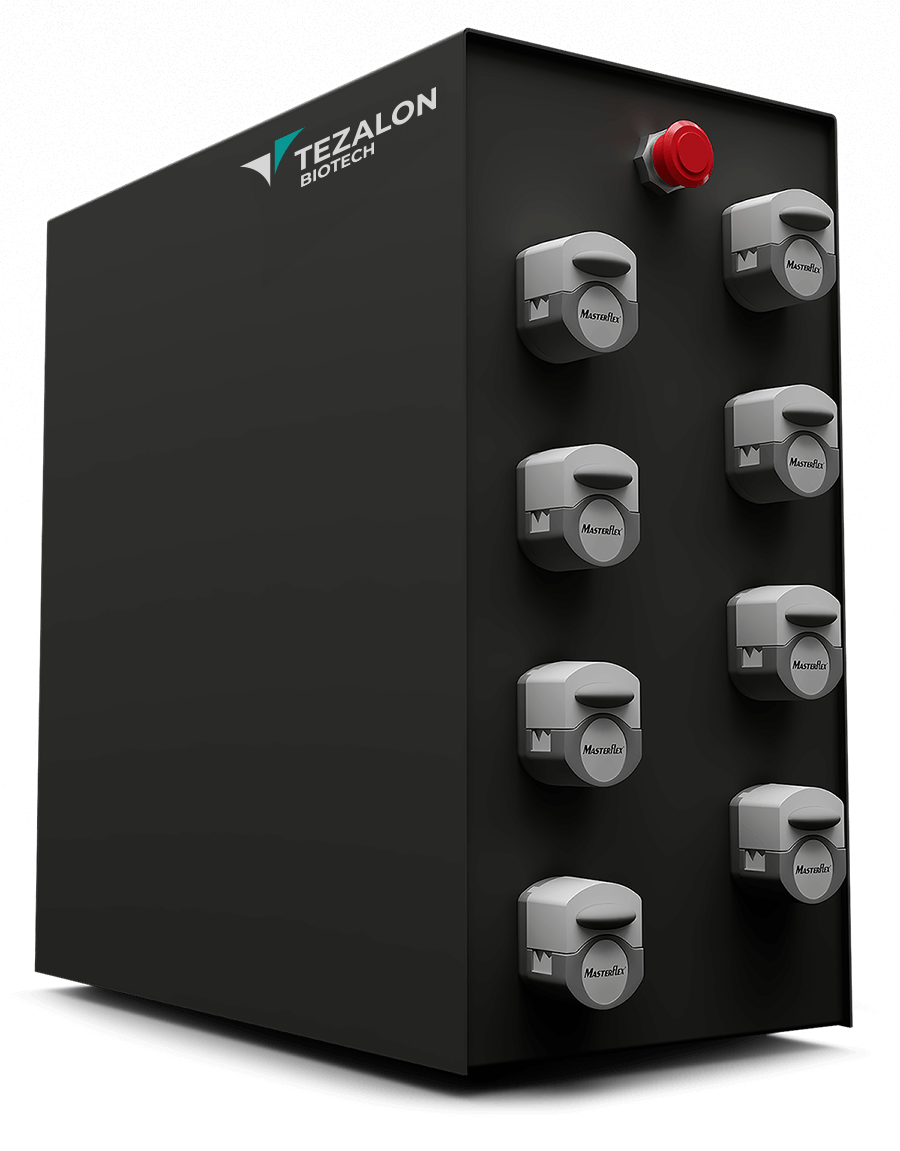

Tezalon Dual Bioreactor Controller — oficjalna fotografia produktu lub konfiguracji. Źródło: Tezalon.

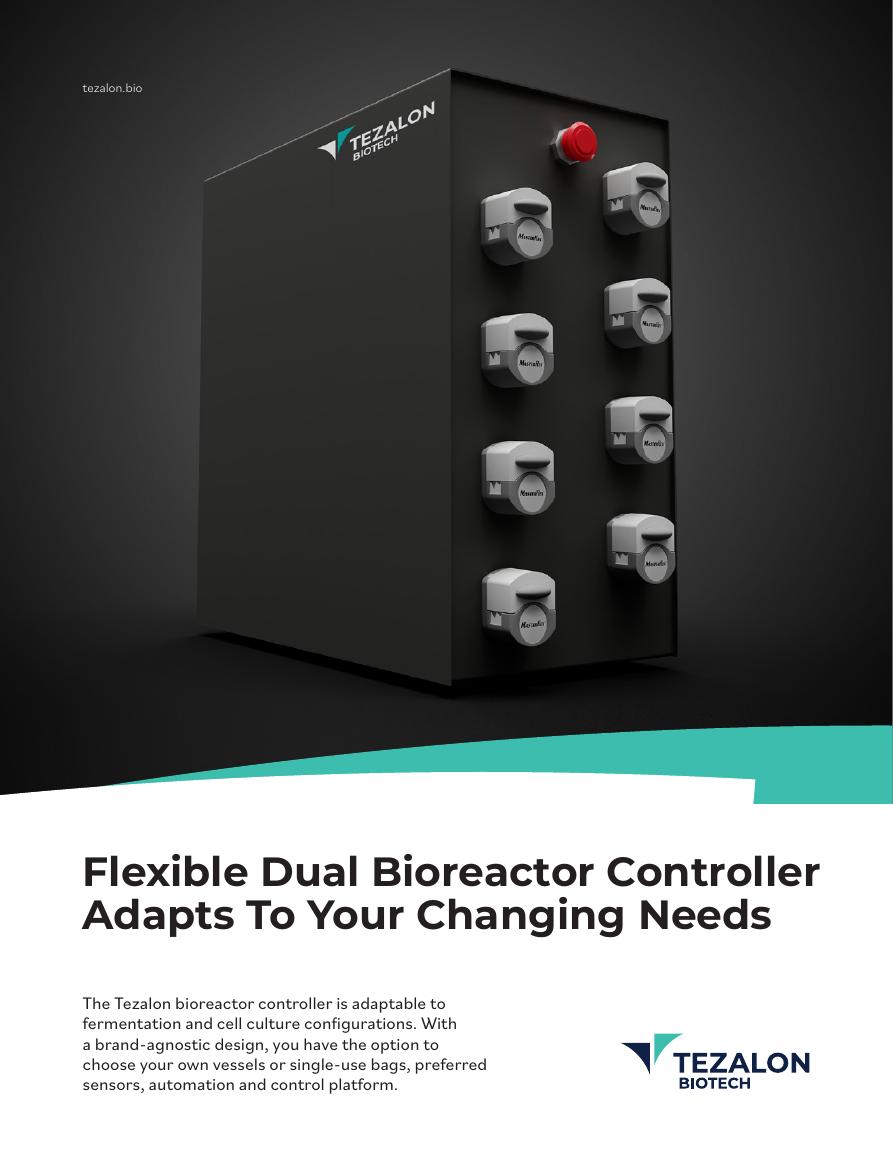

Tezalon Dual Bioreactor Controller — strona oficjalnej dokumentacji technicznej. Źródło: Tezalon.
