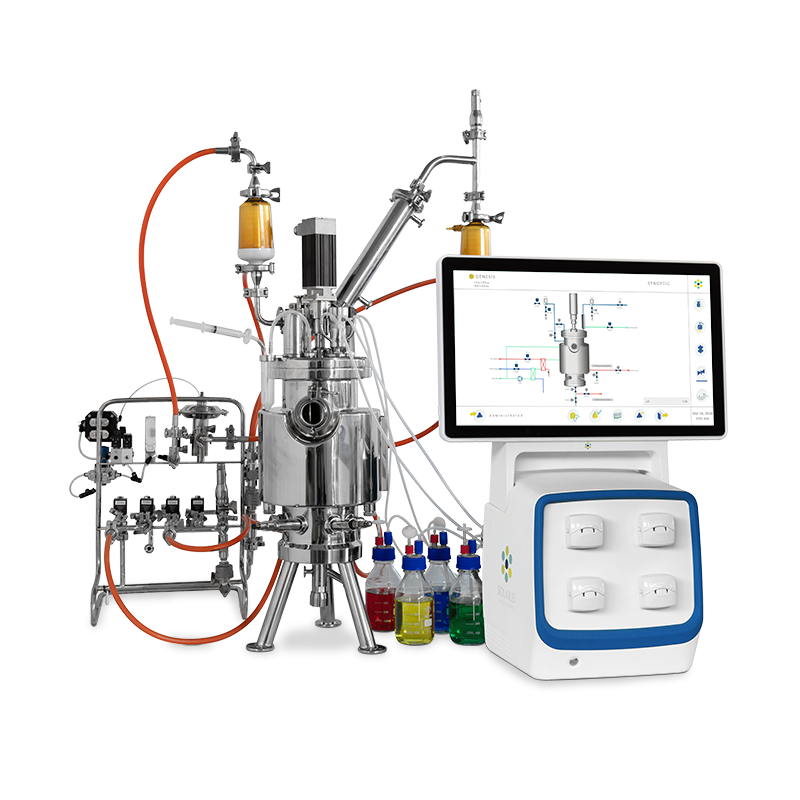

Solaris Biotech GENESIS (rodzina)

Solaris oferuje cztery objętości całkowite: 7,5, 10, 15 i 20 L, obejmujące 1,8–15 L objętości roboczej. Kontrolę zapewnia LEM_1 oparty na PLC Siemens, z webowym SCADA Leonardo 3.0, czterema pompami perystaltycznymi i możliwością obsługi do pięciu TMFC.

Modele, zakresy i grupowanie

Wszystkie wersje mają H/D 2,5:1; występują dwie klasy napędu. Modele 7.5 i 10.0 dzielą 0,8 Nm, a 15.0 i 20.0 — 1,9 Nm. Dlatego inwentarz zachowuje osobne rekordy; ta karta opisuje wspólną platformę i porównanie wersji bez wielokrotnego powtarzania identycznych danych.

GENESIS jest platformą konfigurowalną, dostępną jako urządzenie stołowe albo skid na kołach. Źródłem prawdy dla instalacji są BOM, tabliczki, P&ID, schemat elektryczny i projekt sterowania.

Konstrukcja i warunki dopuszczalne

Zbiornik jest wykonany ze stali AISI 316L, a inne części ze stali AISI 304. Wszystkie powierzchnie kontaktujące się z hodowlą mają według katalogu Ra poniżej 0,4 µm, a zewnętrzne Ra poniżej 0,6 µm i wykończenie lustrzane.

Maksymalna temperatura zbiornika wynosi 135°C. Maksymalne ciśnienie robocze wynosi 1,9 bar(g), a kontrolowane ciśnienie do 1,6 bar(g).

W katalogu limity sensorów są często większe niż zbiornika — np. dO2 do 12 bar(g), przewodność i dCO2 do 20 bar(g).

Przyłącza zbiornika

| --- | --- | | górna ściana boczna | dopływ overlay gas, okrągły wziernik | | dolna ściana boczna | cztery higieniczne gniazda: pH, dO2 i dwie sondy zapasowe; sampling valve; PT100 | | dno | zawór harvest | | płaszcz | para in/out, woda, wejście/wyjście płaszcza, trzy przyłącza grzałek elektrycznych, PT100 płaszcza |

Sterylizacja SIP i opcjonalne CIP

Płaszcz oraz układ termoregulacji znajdują się poza PCS na dedykowanym wsporniku i wykorzystują stalowe oraz elastyczne przewody.

Karta producenta mówi o przygotowaniu do CIP oraz o niezależnym, wielokrotnym sterylizowaniu linii harvest i sampling w trakcie bioprocesu.

1. właściwy poziom lub potwierdzenie pustego zbiornika zgodnie z recepturą;

Mieszanie

Napęd jest bezszczotkowy, a zakres prędkości opublikowany w katalogu wynosi 1–1500 rpm. Dokładność deklarowana przez producenta to 1 rpm. Modele 7.5/10.0 mają moment 0,8 Nm, a 15.0/20.0 — 1,9 Nm.

Oględziny napędu obejmują model silnika, sterownik mocy, enkoder/tachometr, moment, sprzęgło, uszczelnienie, zakres dla medium i bezpieczny kierunek.

Termoregulacja

Producent deklaruje dokładność regulatora 0,1°C. Sensor procesowy to PT100; oddzielny PT100 występuje w płaszczu.

Tabela podaje zakres regulacji 0–150°C, mimo że maksymalna temperatura zbiornika wynosi 135°C.

Wersje parowa, elektryczna i hybrydowa korzystają z odrębnych wariantów programu.

Gazy i kontrola ciśnienia

Strona zawiera literówkę katalogową „intered”; kontekst i bieżąca karta mówią o sintered microbubbling.

System kontroluje ciśnienie do 1,6 bar(g) przy limicie roboczym 1,9 bar(g).

Pompy perystaltyczne i dodatki

Katalog podaje cztery zintegrowane pompy Watson-Marlow 114FD/DV. Dodatkowo w tabeli sensorów i pomp wymieniono WM120 U Brushless 1–100 rpm, WM313 FDM/D 175 rpm oraz WM313 OEM VBM-D 175 rpm.

Funkcje pomp można przypisywać w Leonardo.

Opcjonalne są do czterech analogowych wejść/wyjść 0–10 V oraz 0–20/4–20 mA dla zewnętrznych pomp lub zaworów z niezależnym zasilaniem. W pętli 0–20 mA zero procesowe i przerwany przewód dają ten sam dolny poziom sygnału; wariant 4–20 mA rozdziela te stany.

Sensory — dokładne dane katalogowe

PT100 ma deklarowaną dokładność ±0,1°C i zakres sterowania 0–150°C; limit zbiornika wynosi 135°C.

Sensor cyfrowy, czułość 57–59 mV/pH, zakres 0–14, temperatura do 130°C, ciśnienie 1–6 bar(g).

dO2

Cyfrowy sensor optyczny, zakres 0–300% nasycenia. Katalog podaje dokładności dla 1, 21 i 50% objętości: odpowiednio ±0,05, ±0,2 i ±0,5 %-vol. Temperatura do 130°C, ciśnienie 0–12 bar(g), kaskada do mieszania, gazu i feedingu.

Sensor cyfrowy, ±1500 mV, do 140°C i 0–6 bar(g).

Sensor cyfrowy, zakres 1–300 000 µS/cm. Dokładność ±3% od 1 µS/cm do 100 mS/cm oraz ±5% od 100 do 300 mS/cm. Temperatura 0–140°C, ciśnienie 0–20 bar(g).

dCO2

Sensor cyfrowy, zakres 0,5–100 %-vol, dokładność ±(10% odczytu + 10 mbar), temperatura 0–130°C i ciśnienie 0–20 bar(g).

Sensor cyfrowy, do 140°C i 0–10 bar(g). TCD 0–4 AU, VCD 0,0–400 pF/cm.

Cyfrowa waga z dokładnością ±0,1 g przy 4,5 kg albo ±1 g przy 42 kg.

Modbus i analogowe I/O

Producent mówi o cyfrowych sensorach Modbus, które ograniczają szum i poprawiają czas reakcji.

LEM_1 i Leonardo

LEM_1 ma PLC Siemens, Modbus i Leonardo 3.0 na 24-calowym komputerze dotykowym.

Leonardo oferuje synoptykę 3D, manual control, workflow, fazy, kaskady, trendy, kalibracje, Logic Parser, CSV, dostęp zdalny, e-mail i zewnętrzne API.

Firmware, storage, porty i konta

• CPU i firmware PLC Siemens; - producenta IPC, procesora, RAM, NIC i PCB; - SSD/eMMC/SD lub innej formy storage'u; - Linux distro, kernela, pakietów i webservera; - pełnego builda Leonardo 3.0 i bazy danych; - portów/protokołów HMI–PLC, API, portalu i serwisu; - domyślnych kont/haseł, MFA i integracji katalogowej; - podpisów aktualizacji, repozytorium, rollbacku i recovery; - SBOM i listy CVE przypisanej do produktu.

Kontrole operacyjne

Ruch dopuszcza się według macierzy: źródło, cel, protokół, port, kierunek, właściciel i cel biznesowy.

Udokumentowane fakty o platformie Solaris

Karta opisuje Solaris Biotech GENESIS (rodzina). Udokumentowana skala: 7,5 / 10 / 15 / 20 L całkowicie. Bieżące materiały producenta przypisują systemom laboratoryjnym i pilotowym oprogramowanie Leonardo 3.0 oraz kontrolery LEM_1 lub LEM_2, zależnie od rodziny.

Leonardo jest webowym PCS działającym na 24-calowym komputerze all-in-one z Linuxem i komunikującym się z jednym lub kilkoma PLC Siemens. Producent podaje obsługę maksymalnie 24 jednostek, brak abonamentu, użytkowników z konfigurowalnymi poziomami i rolami, synoptykę, workflow, trendy, Logic Parser, raporty partii, eksport CSV, alarmy e-mail oraz kalibrację do trzech punktów z korekcją driftu. LEM_1 jawnie wymienia Modbus; karty GENESIS, IO, JUPITER i M Series wskazują cyfrowe sensory Modbus.

Model ONE wyróżnia się wbudowanym Wi-Fi i obsługą Leonardo z laptopa, tabletu albo telefonu w tej samej sieci. Industrial PCS występuje w dwóch wariantach: z PLC Solaris prowadzącym sekwencje albo z distributed I/O sterowanym przez system klienta.

Galeria urządzenia i rzeczywiste widoki Leonardo

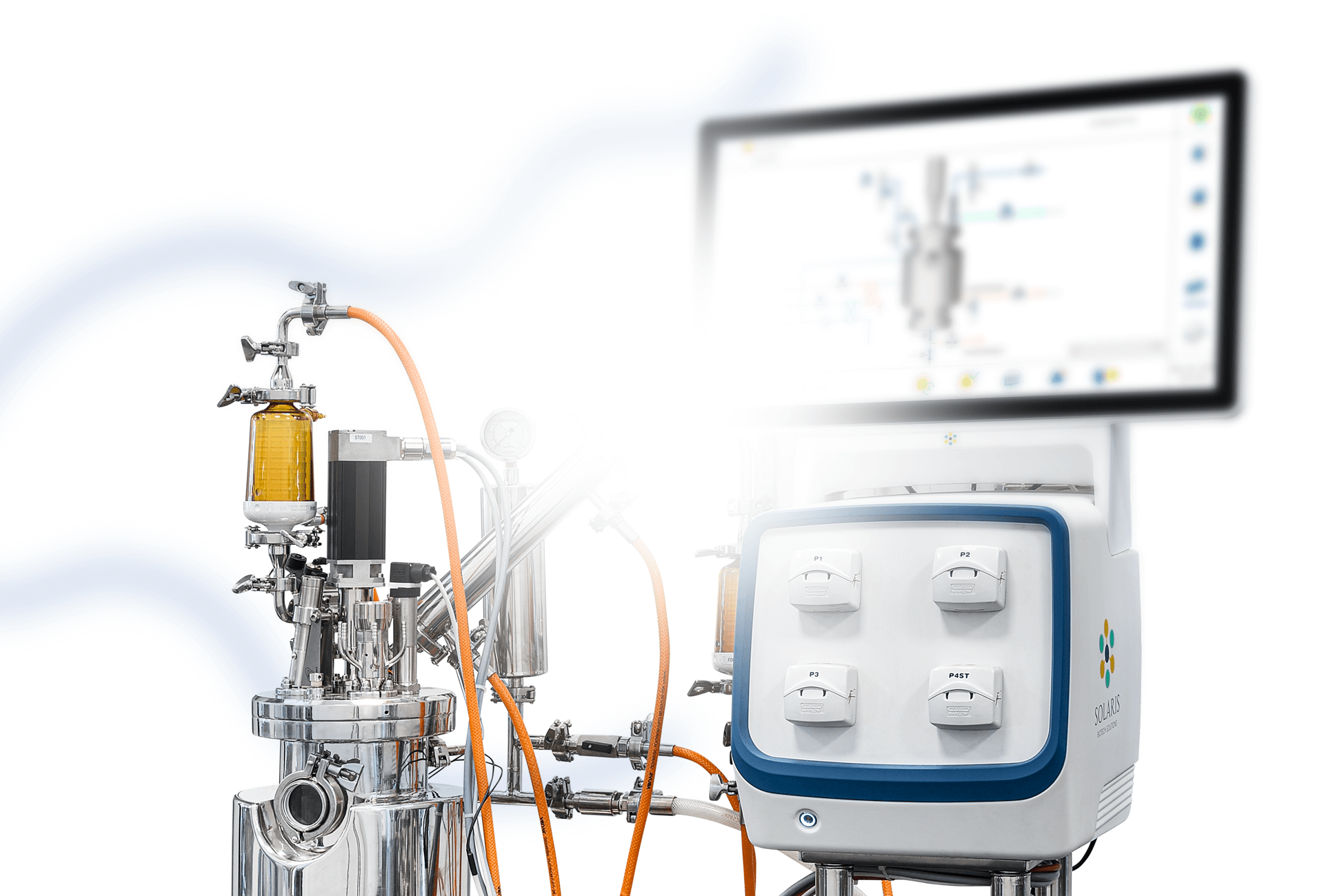

Solaris Biotech GENESIS (rodzina) — oficjalny materiał przypisany do karty tej rodziny. Źródło: Solaris Biotech.

Solaris Biotech GENESIS (rodzina) — oficjalny materiał przypisany do karty tej rodziny. Źródło: Solaris Biotech.

Solaris Leonardo 3.0 — oficjalny widok funkcji calibration; profil wspólnej platformy, nie potwierdzenie exact build urządzenia. Źródło: Solaris Biotech.

Solaris Leonardo 3.0 — oficjalny widok funkcji workflow; profil wspólnej platformy, nie potwierdzenie exact build urządzenia. Źródło: Solaris Biotech.

Solaris Leonardo 3.0 — oficjalny widok funkcji synoptic; profil wspólnej platformy, nie potwierdzenie exact build urządzenia. Źródło: Solaris Biotech.
