Sartorius Biostat Aplus

Proces prowadzi system micro DCU uruchamiany na dostarczonym notebooku lub komputerze PC.

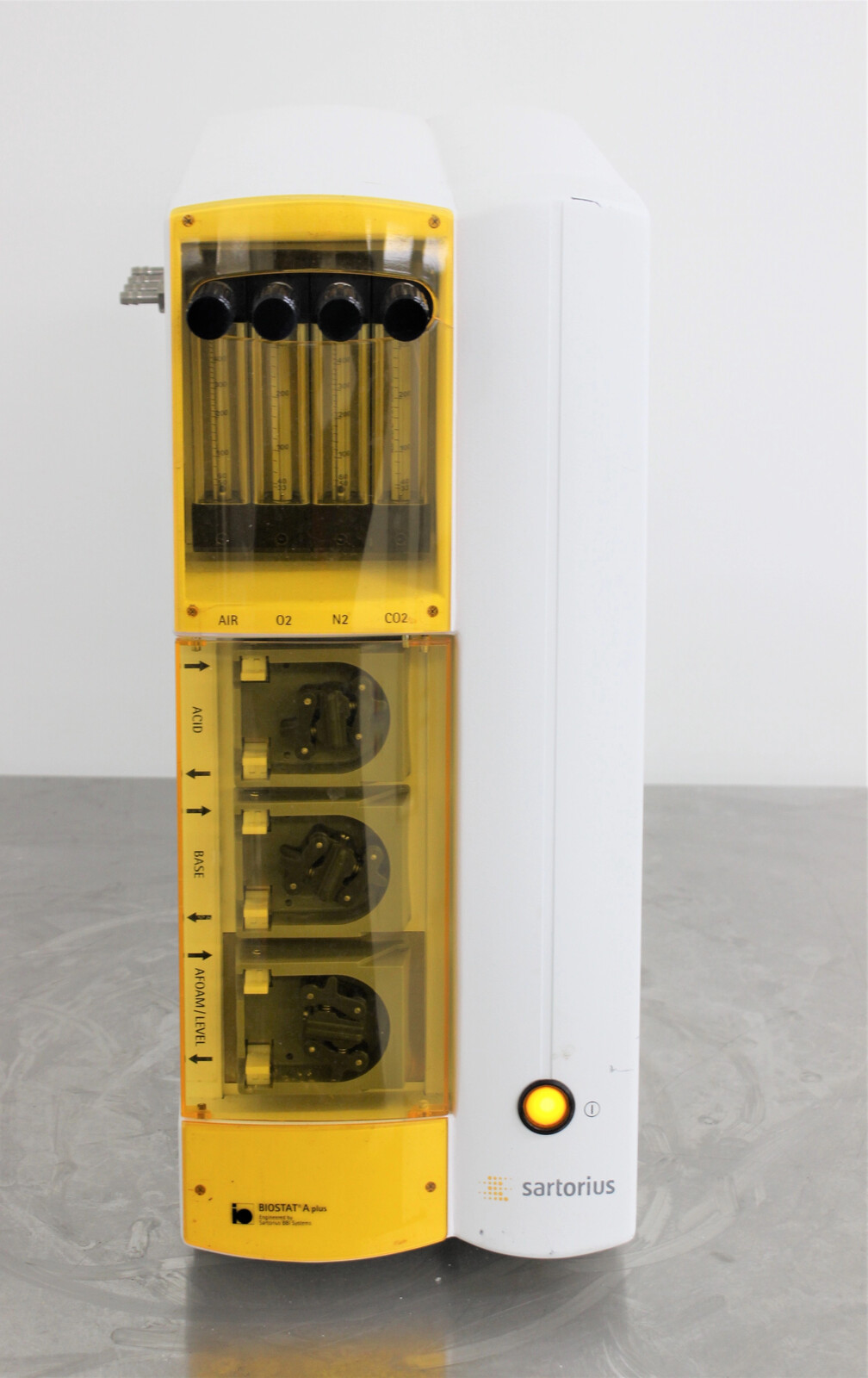

Źródło: oferta LabX DIS-87999-3367703, fotografia konkretnego egzemplarza BIOSTAT Aplus typu 8843812.

Instrukcja wersji 09/2013 szczegółowo opisuje zachowanie po zaniku zasilania, menu Remote, kontrolery i przykładowe połączenie z MFCS. CPU notebooka, systemu operacyjnego konkretnego egzemplarza, protokołu hosta, portów, nośnika ani publicznego obrazu instalacyjnego.

Identyfikacja wariantu

Producent rozdziela wersje microbial MO i cell-culture CC. Numery katalogowe instrukcji to:

Na rynku występują również oznaczenia 8843806, 8843812 i konfiguracje klientowskie.

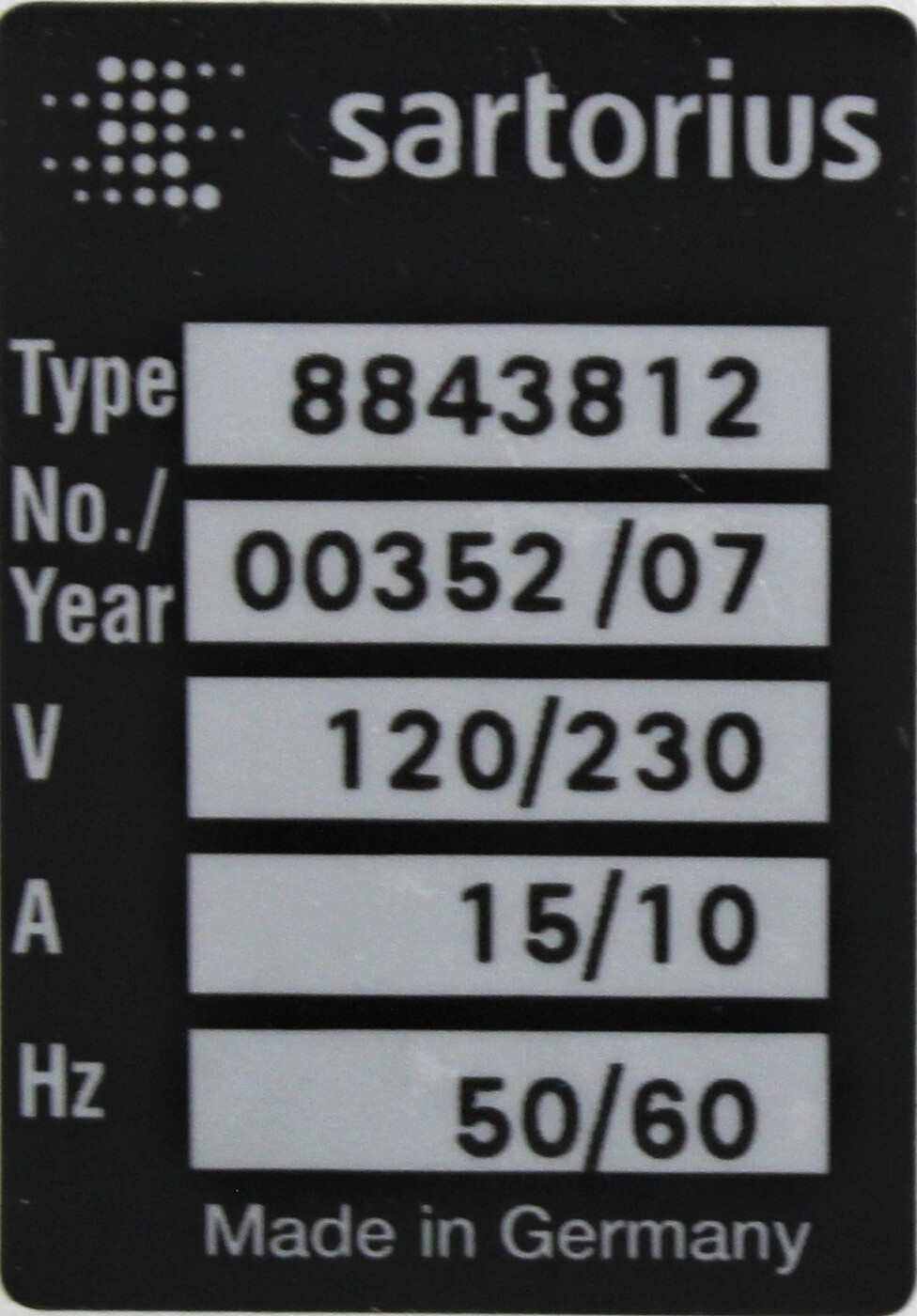

Źródło: oferta LabX DIS-87999-3367703. Tabliczka dokumentuje typ 8843812, numer 00352/07, rok 2007, zasilanie 120/230 V i częstotliwość 50/60 Hz.

Naczynia i objętości

UniVessel Glass ma około 1,5/3/6,6 l całkowicie i 1/2/5 l maksymalnie roboczo. Katalog rodziny podaje rzeczywiste minima 0,4, 0,6 i 0,6 l.

UniVessel SU ma 2,6 l całkowicie i 0,6–2 l roboczo. W instrukcji masa samego SU wynosi około 1,5 kg, a z holderem około 15 kg.

Masy naczyń dwuściennych podano orientacyjnie jako 10, 14 i 20 kg. Supply unit ma 530 × 420 × 750 mm i około 20 kg; szerokość powierzchni stołu z naczyniem rośnie.

Naczynie wyznacza limit rpm, typ mieszadła, sparger, grzanie i parametry PID.

Napęd

Trójfazowy motor DC ma 140 W. Dla UniVessel 1 i 2 l zakres wynosi 20–1200 rpm, dla 5 l 20–800 rpm. Instrukcja opisuje procentowe ograniczenia wyjścia odpowiednio do 60% i 40%, ustawiane fabrycznie w dokumentacji konfiguracji.

Woda, temperatura i środowisko

Temperatura procesu BIOSTAT Aplus wynosi około 8–75°C. Warunki pomieszczenia to 0–40°C i do 80% RH przy 31°C, malejące do 50% przy 40°C.

Wariant MO i gazowanie

Ma powietrze i O2 oraz zaślepione pozycje N2/CO2. Zawory 3/2 są sterowane przez kontroler DO, a przepływ operator ustawia na rotametrze.

Ciśnienie zasilania gazami wynosi około 1,5 barg, a zawory bezpieczeństwa ograniczają ciśnienie linii naczynia do 1 barg. W instrukcji przyłączeniowej widnieją maksymalne dostawy 15 l/min dla air i 5 l/min dla O2; rzeczywisty przepływ do małego naczynia jest ograniczony rotametrem i recepturą.

Wariant CC i cztery gazy

CC obsługuje air, O2, N2 i CO2 w strategii Additive Flow. Air jest gazem bazowym, N2 obniża DO, O2 je zwiększa, a CO2 wpływa na pH lub stanowi źródło węgla.

Nie każdy port na obudowie oznacza aktywny tor.

pH, DO, piana, poziom i masa

Instrukcja dopuszcza ponowną kalibrację pH podczas procesu.

Pompy i dozowanie

Front ma pompy ACID, BASE i AFOAM/LEVEL.

Konfiguracja pomp określa ml/obrót, ID, materiał, lot i limit dawki.

micro DCU na notebooku

Instrukcja nazywa system „PC-Panel μDCU”. Wszystkie funkcje pomiarowe i regulacyjne są realizowane w software, a konwencjonalny notebook jest jednostką operatorską. Interfejs obejmuje Main, Trend, Calibration, Controllers, Maintenance, Remote i Alarms.

Standardowe funkcje to akwizycja, monitorowanie sekwencji, kalibracja, liczniki objętości i regulatory.

Host, Remote i MFCS

Producent wskazuje MFCS jako przykład nadrzędnego systemu do wizualizacji, przechowywania i raportowania.

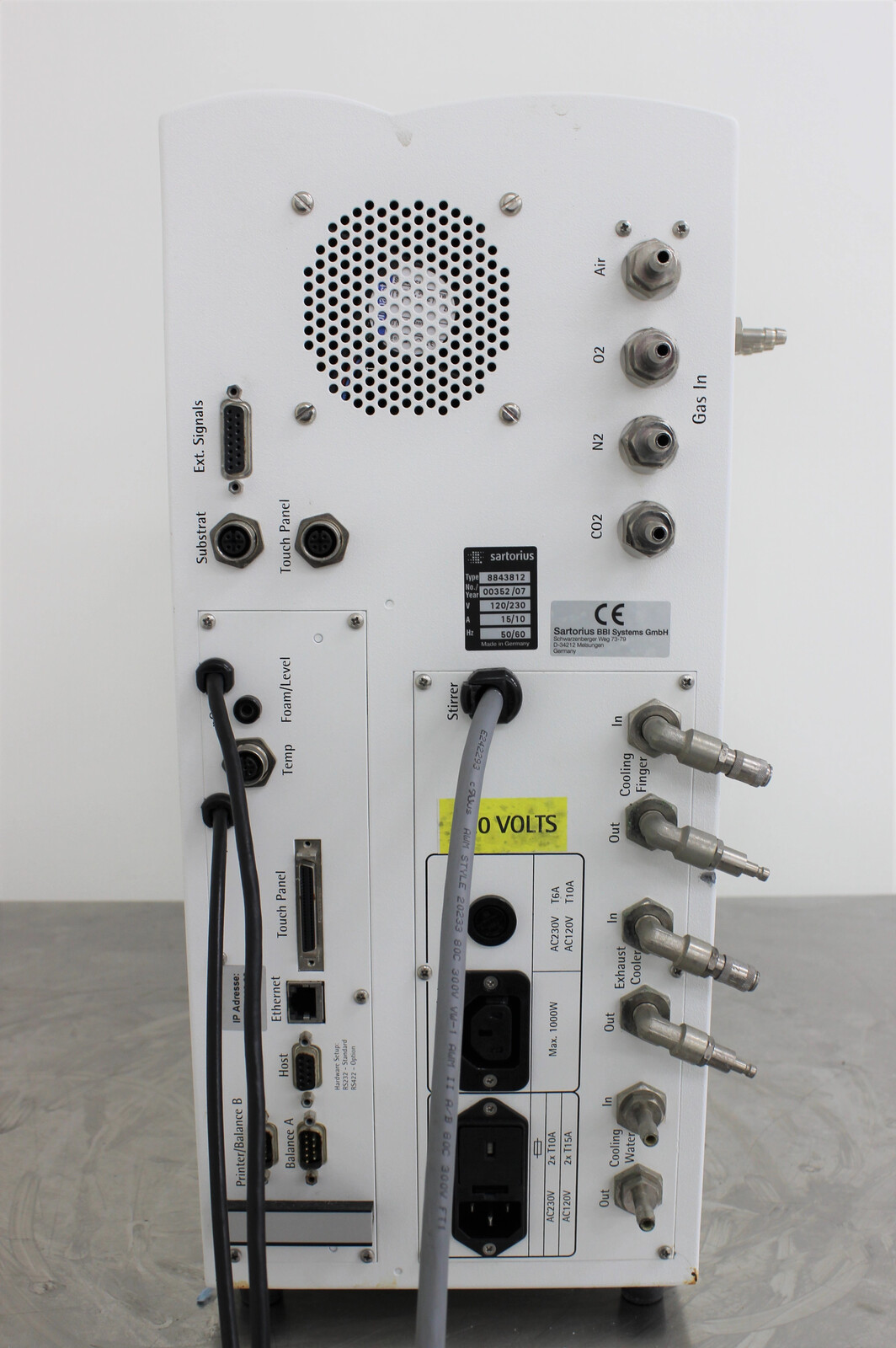

Źródło: oferta LabX DIS-87999-3367703. Zdjęcie dokumentuje fizyczny panel połączeń badanego egzemplarza.

Failtime i zachowanie po restarcie

To jedna z najlepiej udokumentowanych funkcji bezpieczeństwa tej generacji; jej wartość jest konfigurowalna.

Cena i rynek wtórny

W 2026 r. Bimedis pokazywał Aplus z 2007 r. za 6200 USD. Machinio wymieniało kilka ofert po 6200 USD oraz egzemplarz 8843806 za 3300 USD. eBay pokazywał sam Biostat A Plus 8843806 za 1595 USD, z niepełną informacją o zestawie.

Uczciwy zakres dla rozpoznawalnych używanych zestawów to 1595–6200 USD, z mocnym zastrzeżeniem kompletności.

Wyniki pełnego researchu Sartorius i B. Braun

Model i generacja sterowania

Karta opisuje Sartorius Biostat Aplus. Udokumentowana skala: 0,4–5 L roboczo; UniVessel 1/2/5 L i opcjonalny SU 2 L. Historyczne Biostat B/C/Q/ED/MD/UD występują z różnymi generacjami DCU oraz BioPAT MFCS. Typ DCU, porty i wydanie MFCS zależą od konkretnej konfiguracji i okresu produkcji.

Naczynie lub disposable, control tower, lokalny panel, komputer SCADA i integracja DCS są odrębnymi elementami systemu. Logo B. Braun, Sartorius Stedim albo Sartorius wskazuje okres dokumentacji, lecz nie zastępuje identyfikacji control tower i firmware.

Platformy Sartorius

Biobrain jest współczesną platformą STR Generation 3 i Biostat RM. Oficjalne materiały opisują lokalne wykonywanie receptur, PAT, OPC UA, integrację z systemami nadrzędnymi, wsparcie antywirusowe i zabezpieczony zdalny serwis. Biobrain Supervise agreguje procesy, alarmy i dane z urządzeń połączonych przez OPC UA.

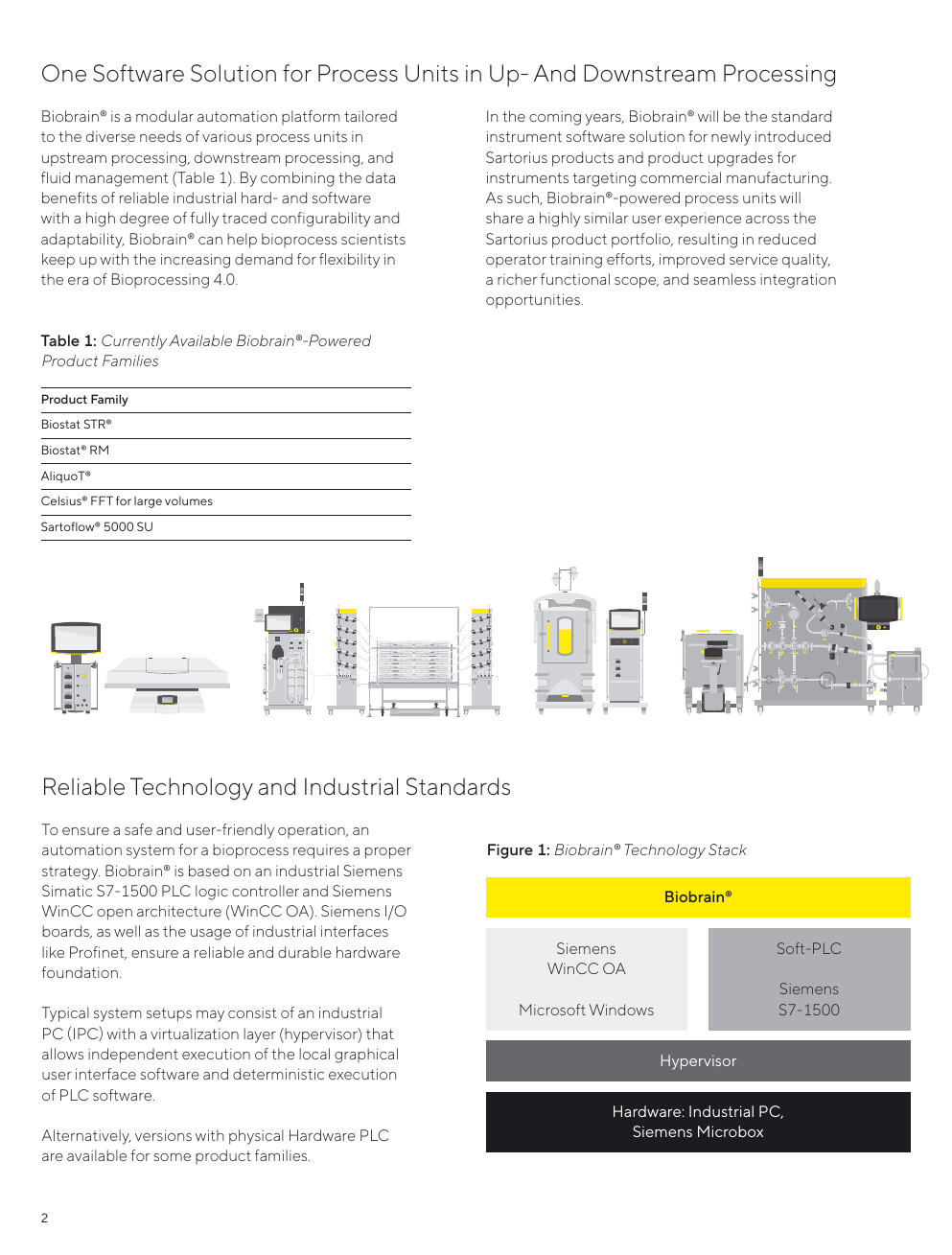

Oficjalny stos technologiczny Biobrain; dotyczy współczesnych STR Generation 3 i RM.

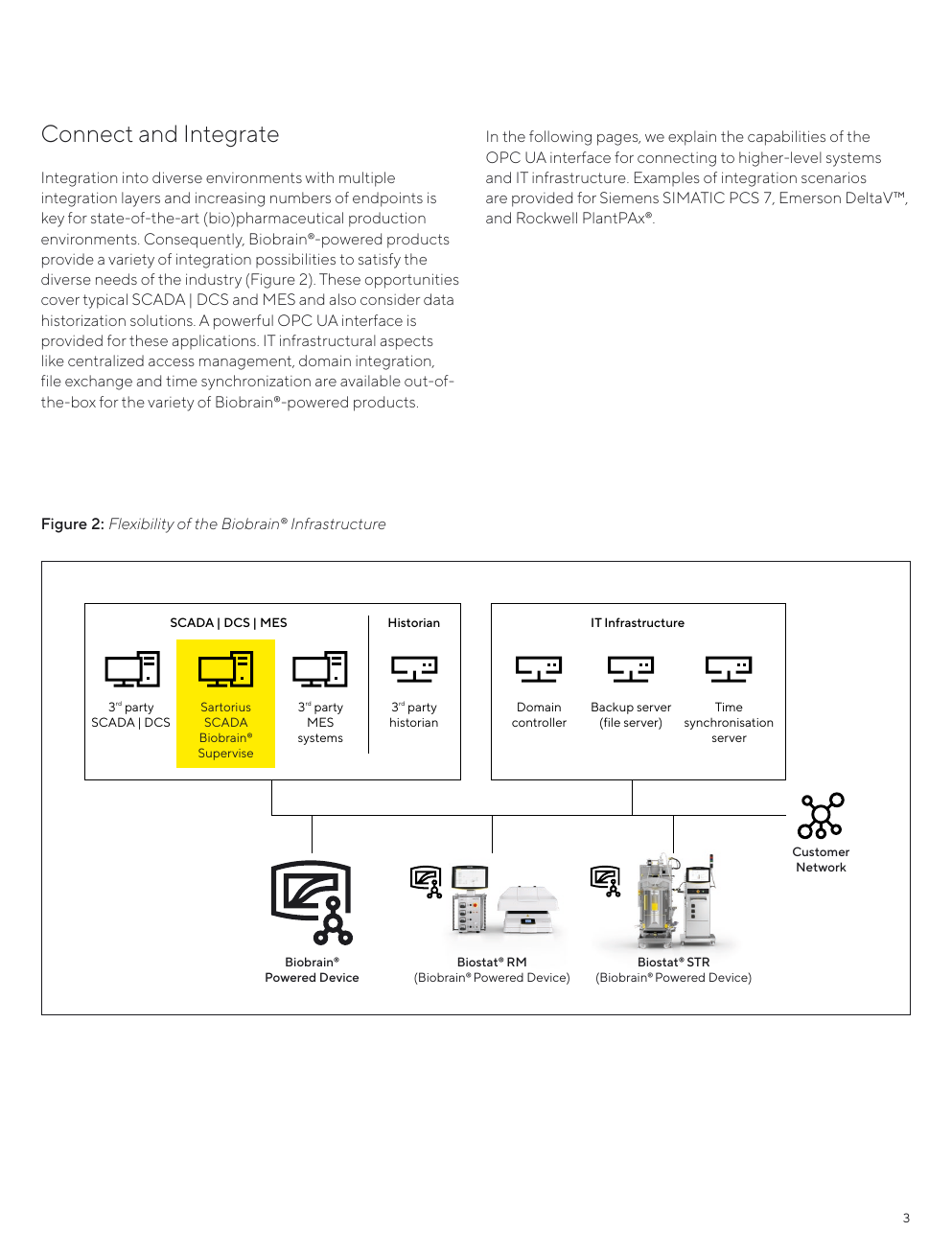

Oficjalny diagram integracji Biobrain z warstwą nadrzędną.

Oficjalny widok platformy Biobrain Supervise.

Dodatkowy materiał ilustracyjny

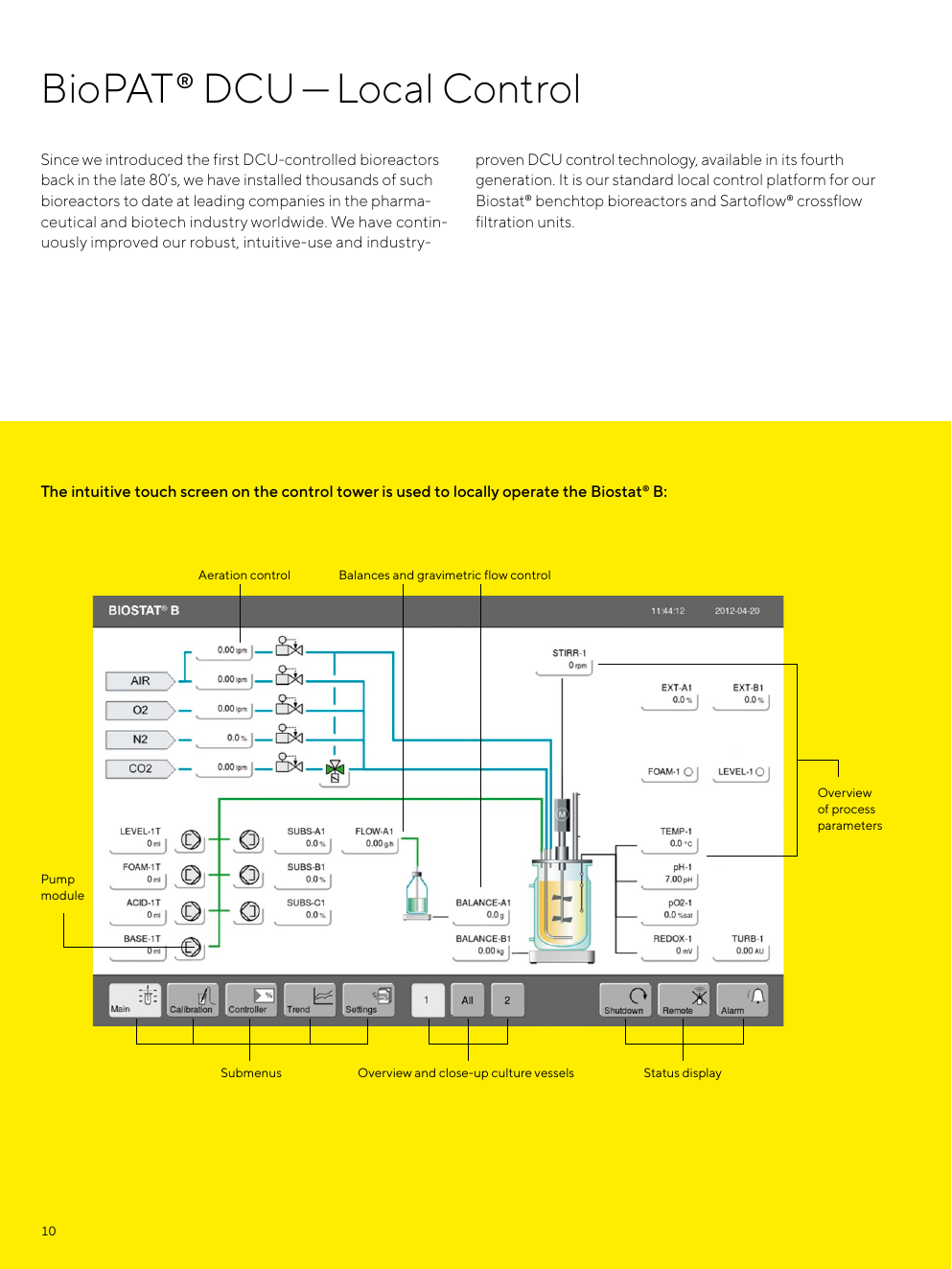

Źródło: oficjalny materiał producenta lub instrukcja wskazana w podpisie. Biostat B/DCU — historyczny lokalny HMI jako oznaczony kontekst generacyjny.

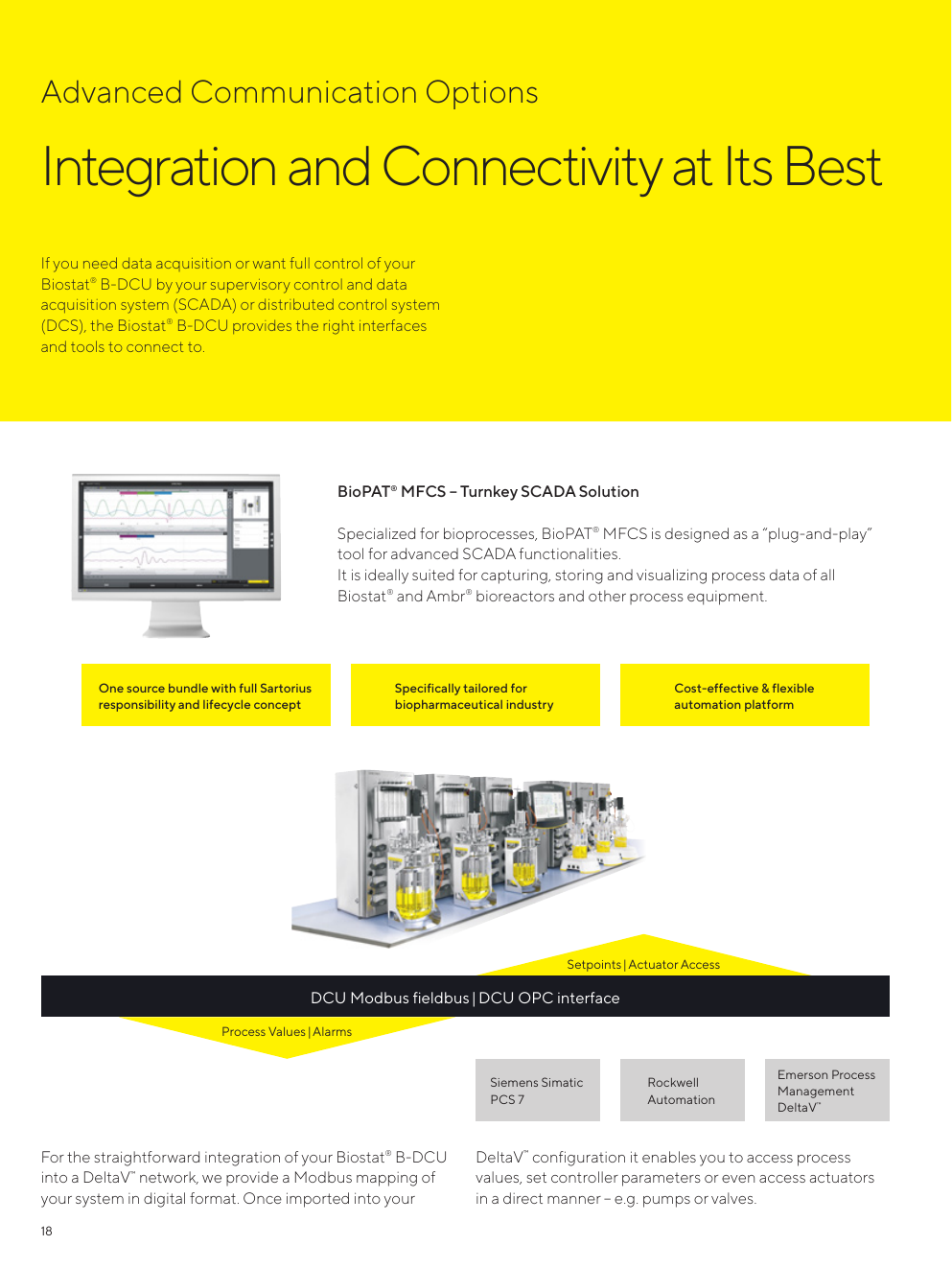

Źródło: oficjalny materiał producenta lub instrukcja wskazana w podpisie. Biostat B-DCU — oficjalna mapa łączności jako kontekst DCU.
