- Producent urządzenia / marka
- Rotametr
- Grupa katalogowa
- Rotametr
- Rodzaj pozycji
- nowy / konfigurowalny produkt producenta
- Model / rodzina
- BFB — bioreaktor do metanowej fermentacji biomasy
- Typ rekordu
- laboratoryjny aparat fermentacji metanowej do integracji z automatyką
- SKU / numer katalogowy
- BFB
- Skala
- skala laboratoryjna / konfigurowana
- Architektura sterowania
- C0 — Bez własnego sterownika; potwierdzony interfejs do automatyki zewnętrznej
- Ryzyko rebrandingu
- umiarkowane — BFB — bioreaktor do metanowej fermentacji biomasy jest oferowany jako stanowisko Rotametr, lecz nie ma stabilnego publicznego numeru modelu, a pochodzenie regulatorów, analizatorów, pomp, sensorów i pozostałych modułów nie jest ujawnione; zakres integracji i ewentualnego OEM wymaga tabliczek.Podstawa: exact-manual; sprawdzono: 2026-09-07
- Niepewność BOM
- wysokaPodstawa: exact-manual; sprawdzono: 2026-09-07
- Powiązane modele i konfiguracje
- QB Systems QB Edge + QB Control
bbi-biotech xCUBIO retrofit
DCI-Biolafitte BatchExpert+ retrofit / PLC upgrade
Indeks danych technicznych
Parametry urządzenia i wariantów
Temperatura i termostatowanie
| Parametr | Wartość |
|---|---|
| Temperatura | czujnik w płaszczu i czujnik w komorze fermentacyjnej |
Oprogramowanie i firmware
| Parametr | Wartość |
|---|---|
| Backup | wymagany obraz PC, aplikacja, Runtime, sterowniki, konfiguracja i kalibracje |
Bezpieczeństwo IT
| Parametr | Wartość |
|---|---|
| CVE | dobierać dopiero po odczycie exact OS, LabVIEW/driver i hardware |
Oferta i cykl życia
| Parametr | Wartość |
|---|---|
| Cena | brak jawnej oferty; 120 000–900 000 PLN jako przedział planistyczny niskiej pewności |
Pozostałe potwierdzone parametry
| Parametr | Wartość |
|---|---|
| Proces | jednostopniowa mokra fermentacja metanowa z wymieszaniem |
| Komora wewnętrzna | przezroczysta rura ze szkła borokrzemowego |
| Płaszcz zewnętrzny | współosiowa rura z PMMA |
| Zamknięcia | pierścienie ze stali kwasoodpornej |
| Ogrzewanie płaszcza | trzy grzałki |
| Chemia procesu | sondy pH i redoks w pokrywie |
| Mieszanie | motoreduktor na pokrywie; falownik umożliwia zmianę prędkości |
| Transport substratu | pompa perystaltyczna podłączana do dolnego zaworu z końcówką wężową |
| Gaz | przewód z komory do stalowego zbiornika magazynowego |
| Magazynowanie | dolny zbiornik magazynowy i górny zbiornik wyrównawczy, oba z wodowskazami milimetrowymi |
| Oczyszczanie | sześć zbiorników: trzy na złoże adsorpcyjne i trzy skrubery/płuczki |
| Przygotowanie wsadu | osobne urządzenie do rozdrabniania biomasy |
| Pojemność | zależna od dostawy |
| Sprzęt i komponent | komora: szkło borokrzemowe + płaszcz PMMA |
| Sprzęt i komponent | trzy grzałki płaszcza |
| Sprzęt i komponent | czujnik temperatury płaszcza i procesu |
| Sprzęt i komponent | sondy pH i redoks |
| Sprzęt i komponent | motoreduktor z falownikiem |
| Sprzęt i komponent | pompa perystaltyczna |
| Sprzęt i komponent | dwa stalowe zbiorniki gazu |
| Sprzęt i komponent | 3 adsorbery + 3 skrubery |
| Oprogramowanie lub tryb | nadrzędne oprogramowanie/PLC — brak potwierdzenia |
| Zastosowanie | fermentacja biomasy z bilansem wsadu, temperatury i produkcji gazu |
| Scenariusz krytyczny | zmiana harmonogramu karmienia albo temperatury może zdestabilizować metanogenezę, zanim pH pokaże wyraźny alarm |
szacunkowy przedział zakupowy
Cena i podstawa wyceny
- Czego dotyczy kwota
- Szacunek dla sprawnego, kompletnego stanowiska odpowiadającego karcie „BFB — bioreaktor do metanowej fermentacji biomasy” (skala laboratoryjna / konfigurowana), przed kosztami VAT, transportu, FAT/SAT, kwalifikacji, materiałów jednorazowych i integracji zakładowej.
- Metoda
- Nie znaleziono publicznej ceny dokładnie tej konfiguracji. Przedział wyznaczono z segmentu P3, skali i złożoności sterowania C0, a następnie skonfrontowano z punktem rynkowym: rynek wtórny: laboratoryjne bioreaktory około 20–30 tys. USD; nowe około 60 tys. USD. To estymacja planistyczna, nie oferta.
- Pewność
- niska
- Weryfikacja
- 2026-09-03
Źródło / punkt porównawczy: rynek wtórny: laboratoryjne bioreaktory około 20–30 tys. USD; nowe około 60 tys. USD.
Zastosowania
Źródła identyfikacji
- zweryfikowana karta produktu lub oferta wtórna
- Źródło procesowe EPA lub publikacja naukowa
- NI — zgodność LabVIEW Runtime
- Microsoft Lifecycle — Windows XP
- Microsoft Lifecycle — Windows Vista
Ostatnia kontrola rekordu: 2026-09-09.
Identyfikacja

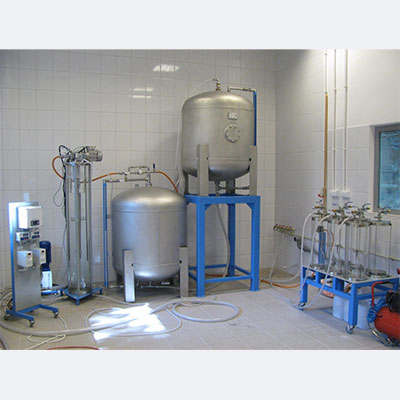

Stanowisko składa się z komory fermentacyjnej, dwóch stalowych zbiorników do magazynowania i wyrównywania biogazu, sześciostopniowego układu oczyszczania, pompy perystaltycznej oraz urządzenia rozdrabniającego biomasę. Komora ma wodny płaszcz z trzema grzałkami i czujnikiem temperatury, sondy pH i redoks, dodatkowy czujnik temperatury procesu oraz mieszadło napędzane motoreduktorem z falownikiem.
Źródło potwierdza cyfrowo konfigurowalny falownik oraz gotowe elementy pomiarowo-wykonawcze, które można objąć zewnętrznym regulatorem. Klasa C0 oznacza tutaj aparat z potwierdzoną drogą integracji, nie urządzenie całkowicie mechaniczne.
Dane potwierdzone
Producent przytacza typowy skład biogazu: około 55–70% metanu, 32–37% CO2, 0,2–0,4% azotu oraz śladowy siarkowodór.
Konstrukcja komory
Publiczna karta wskazuje zawór do opróżniania komory, zawór do opróżniania płaszcza, odpowietrzenie płaszcza i zawór napełniający. Opis zawiera niespójne odwołanie do pozycji 3 zarówno przy dolnym przyłączu, jak i czujniku temperatury komory.
Płaszcz, grzałki i pomiar temperatury
Trzy grzałki są zabudowane w płaszczu wodnym, a czujnik płaszcza mierzy temperaturę medium pośredniego. Drugi czujnik w pokrywie mierzy temperaturę komory.
- moc, napięcie i typ każdej grzałki; - połączenie jedno- lub trójfazowe; - element wykonawczy: stycznik, SSR, regulator mocy; - typ obu czujników — Pt100/Pt1000, termopara lub inny; - liczba przewodów i układ kompensacji; - regulator temperatury i jego nastawy; - niezależny ogranicznik temperatury; - blokada grzania przy pustym płaszczu; - stan wyjścia po awarii czujnika; - histereza lub parametry PID; - możliwość zdalnej zmiany wartości zadanej.
Mieszadło, motoreduktor i falownik
Motoreduktor jest zamontowany na pokrywie i napędza oś mieszadła.
Każdy z tych wariantów tworzy inny profil.
- tabliczkę falownika i silnika; - wersję firmware; - kopię wszystkich parametrów; - źródło komendy start/stop; - źródło częstotliwości zadanej; - minimalną i maksymalną częstotliwość; - czasy ramp; - ograniczenia prądu i momentu; - reakcję na utratę sygnału analogowego lub magistrali; - automatyczny restart po zaniku zasilania; - funkcję wejść bezpieczeństwa i STO, jeżeli występuje; - parametry komunikacji i adres urządzenia.
Największym błędem byłoby wykonanie resetu fabrycznego przed eksportem.
Interfejsy i punkty integracji
BFB ma dwa pomiary temperatury, pH, ORP, falownik, grzałki i pompę.
Skład stanowiska
Kompletne stanowisko obejmuje dwa zbiorniki, sześć stopni oczyszczania, falownik i sondy.
Źródło
Galeria stanowiska i schematy procesu
Rotametr BFB — bioreaktor do metanowej fermentacji biomasy — plansza z niezależnego źródła procesowego; wyjaśnia metodę i nie przedstawia hardware exact Rotametr.
Rotametr BFB — bioreaktor do metanowej fermentacji biomasy — plansza z niezależnego źródła procesowego; wyjaśnia metodę i nie przedstawia hardware exact Rotametr.
Rotametr BFB — bioreaktor do metanowej fermentacji biomasy — plansza z niezależnego źródła procesowego; wyjaśnia metodę i nie przedstawia hardware exact Rotametr.
Rotametr BFB — bioreaktor do metanowej fermentacji biomasy — plansza z niezależnego źródła procesowego; wyjaśnia metodę i nie przedstawia hardware exact Rotametr.
