Ollital OLT-500-M2

Streszczenie operacyjne

Ollital OLT-500-M2 jest stalowym, cyfrowo sterowanym fermentorem/bioreaktorem SIP. Mimo tytułu strony „Stainless Steel Bioreactor 500l 200l” szczegółowa tabela naczynia obejmuje wyłącznie konfiguracje nominalne 10, 15, 20, 30, 50 i 100 l.

Sterownik OLT-500-M2 ma kolorowy ekran dotykowy, osiem pomp perystaltycznych i funkcje pH, DO, temperatury, piany, mieszania oraz aeracji. Wieżę sterującą opisano jako Industrial PC z ekranem dotykowym 10 cali, komunikacją RS485, portem USB do eksportu danych i dwoma łączami RS485 dla wag. Zbiornik jest wykonany ze stali 316L, ma standardowo SIP oraz napęd mechaniczny; napęd magnetyczny, pasywacja, niestandardowe łopatki, porty i podnoszenie pokrywy są opcjami.

Nazwa, wariant i sprzeczność skali

Tytuł i podtytuł strony wymieniają pojemności od 100 do 100 000 l, w tym 200 i 500 l; tabela Stainless Steel Vessel Technical Data zatrzymuje się na 100 l. W encyklopedii skala modelu jest zatem oparta na tabeli: 10–100 l, z ostrzeżeniem o tytule 200/500 l.

Nie można wykluczyć wykonania 200 lub 500 l na zamówienie. Dla większego aparatu zmieniają się napęd, zasilanie, armatura, sekwencja SIP, ciśnienie, klasyfikacja instalacji i koszt.

Ostatni jest opisywany jako airlift, a C1 ma inną kartę przemysłową.

Naczynia i objętości

Naczynie nominalne	Pojemność całkowita	Pojemność robocza	Minimalna objętość robocza	Moc silnika wg tabeli
10 l	13 l	9,8 l	3,3 l	0,75 kW
15 l	18 l	13,5 l	4,5 l	1,0 kW
20 l	27 l	20,3 l	6,8 l	1,0 kW
30 l	34 l	25,5 l	8,5 l	1,0 kW
50 l	58 l	43,5 l	14,5 l	0,75 kW
100 l	132 l	99 l	33 l	1,5 kW

Tabela podaje stosunek wysokości do średnicy 1:2,2–2,8 i podobny stosunek średnicy mieszadła do naczynia.

Wiersz prędkości zawiera trzy wartości: 5–1000, 5–800 i 5–700 rpm; tekstowe odwzorowanie strony nie zachowuje czytelnie zakresów scalonych kolumn. Dlatego karta encyklopedii zachowuje trzy zakresy bez arbitralnego przypisania do sześciu zbiorników.

Materiał, napęd i wyposażenie mechaniczne

Naczynie opisano jako stainless steel, a ogólny opis rodziny wskazuje stal 316L. SIP jest oznaczone jako wyposażenie standardowe. Standardowy ma być również cichy silnik, mechaniczny napęd i dwie butle magazynowe. Napęd magnetyczny jest opcją.

Opcjonalne są niestandardowe łopatki, pasywacja naczynia, porty na zamówienie i podnoszenie pokrywy. Każda z tych opcji zmienia profil utrzymania i ryzyka. Pasywacja wpływa na dokumentację materiałową.

Wskazanie rpm silnika nie zawsze potwierdza ruch mieszadła.

SIP i układ termiczny

Grzanie i chłodzenie realizują pompa obiegowa oraz wymiennik ciepła.

Krytyczne są zachowania po utracie zasilania, Pt100, ciśnienia i komunikacji.

Wieża sterująca

Producent podaje:

• Industrial PC jako jednostkę sterującą; - 10-calowy panel dotykowy; - komunikację RS485; - obudowę SUS304; - jeden port USB do eksportu danych; - dwa połączenia wag przez RS485; - Pt100 jako typ czujnika temperatury.

Obudowa SUS304 nie ogranicza logicznej powierzchni ataku; ważny jest dostęp do USB, Ethernetu i portów serwisowych.

RS485 i dwie wagi

RS485 jest standardem elektrycznym, a nie nazwą protokołu.

USB i dane wymienne

Jeden port USB służy według karty do eksportu danych.

Każdy plik oraz obraz nośnika otrzymuje SHA-256, datę, operatora, źródło i numer seryjny urządzenia.

Osiem pomp perystaltycznych

Kontroler ma osiem pomp.

Kalibracja czasowa pompy nie gwarantuje rzeczywistego przepływu.

pH

Zakres automatycznej regulacji pH wynosi 2–12, a wyświetlania 0–14. Karta deklaruje ±0,01, PID, automatyczną kontrolę, „autoweighing” i kalibrację systemową.

pH jest regulowane przez dodawanie kwasu, zasady lub CO2. Są to różne tory wykonawcze: pompy cieczy i zawór gazu.

DO i gazy

DO ma zakres 0–150% i deklarowaną dokładność ±3%. Producent wymienia elektrodę z ekranowanym przewodem, Podstawowy tor gazowy to jedna linia Air/O2 z rotametrem.

Opcje obejmują mieszanie Air/O2/CO2/N2, termiczny masowy regulator przepływu, CO2, redoks, analizę gazu wylotowego i napowietrzanie od góry.

Piana

W zestawie jest elektroda piany i przewód. System ma automatycznie wykrywać pianę, używać mechanicznej łopatki dociskającej/rozbijającej oraz czasowo proporcjonalnie dozować odpieniacz pompą.

Serwonapęd

Warianty prędkości wynoszą do 700, 800 lub 1000 rpm; ich mapowanie w tabeli jest nieczytelne.

Opcje procesowe

Lista opcji obejmuje cztery gazy, czystość, detekcję żywych komórek, automatyczne ciśnienie, aerację od góry, TMFC, CO2, redoks, analizę gazu, poziom, ważenie feedu, metanol/etanol online, dodatkową pompę, pompę zmiennoobrotową i upper controller.

Automatyczna regulacja ciśnienia jest opcją, mimo standardowego SIP.

Sieć, porty i konta

Karta potwierdza RS485 i USB; nie Ethernet, Wi-Fi, Modbus TCP, OPC, WWW ani zdalny serwis.

Cena

Publiczna oferta Made-in-China dla nowego Ollital Pilot Scale Bioreactor 100 L ze stali nierdzewnej wynosi 8 800–15 200 USD za zestaw przy MOQ 1. Oferta odpowiada marce, materiałowi i największej pojemności potwierdzonej w tabeli modelu.

Na koszt wpływają pojemność, napęd, osiem pomp, komplet sond, wagi, gazy, TMFC, automatyczne ciśnienie, SIP, podnoszenie pokrywy, pasywacja, dokumentacja i software.

Kompletny OLT-500-M2 obejmuje zbiornik, szafę, projekt, sondy i armaturę SIP.

Migawka ewidencyjna tej karty

Zakres sprzętowy i programowy już przypisany do modelu

• Hardware: OLT-500-M2
• Hardware: naczynia 10/15/20/30/50/100 L
• Hardware: 316L
• Hardware: SIP
• Hardware: domyślnie napęd mechaniczny; magnetyczny opcjonalnie
• Hardware: przemysłowy PC
• Hardware: 10-calowy touchscreen
• Hardware: RS485
• Hardware: USB do eksportu danych
• Hardware: 2 × RS485 dla wag
• Hardware: 8 pomp perystaltycznych
• Hardware: Pt100, pH, DO i piana
• Software/tryb: process sequence control / PID — numer wersji nieopublikowany
• Software/tryb: oprogramowanie przemysłowego PC i projekt HMI — nazwa oraz wersja nieopublikowane
• Software/tryb: firmware OLT-500-M2 — pliki, sumy i historia wersji nieopublikowane
• Software/tryb: system operacyjny, storage i protokół RS485 — nieujawnione

Fotografie stanowiska, mechaniki i sterowania

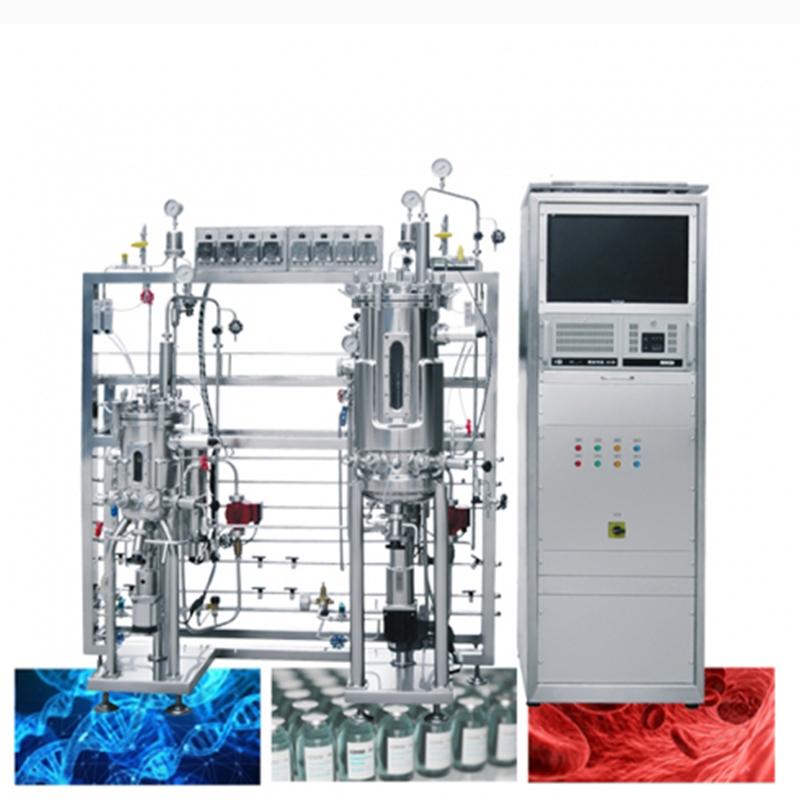

Ollital OLT-500-M2 — materiał 1 z karty producenta (800×800).
