LABOAO Parallel Glass Bioreactor 3×/5×

Zakres rodziny

Rodzina obejmuje off-site glass bioreactors LABOAO o trzech albo pięciu naczyniach: magnetyczne LBR-XGC-3-H i LBR-XGC-5-H oraz mechaniczne LBR-XGJ-3-H i LBR-XGJ-5-H. Karta pięcionaczyniowa skraca miejscami nazwę do LBR-XGC-5; traktujemy ją jako alias, nie odrębny model.

Trzy i pięć kanałów są połączone w jednym rekordzie, ponieważ karty opisują tę samą platformę off-site, kontrolę i zakres naczyń. Wariant 4× ma osobną kartę z in-situ i mini, a 6–12× inną skalę integracji.

Exact kody i aliasy

Granularne karty publikują LBR-XGC-3-H, LBR-XGJ-3-H, LBR-XGC-5-H oraz LBR-XGJ-5-H. W treści karty magnetycznej pięcionaczyniowej pojawia się LBR-XGC-5.

Litery GC/GJ wskazują w tych kartach odpowiednio napęd magnetyczny i mechaniczny; LABOAO ma niespójności w innych rodzinach.

Pojemności i geometria

Karty podają nominalne 5 L z opcjami 0,5, 1, 2, 3, 5, 7 i 10 L, stosunek średnicy do wysokości 1:2–3 oraz napełnienie około 70%. Oferta ma wskazać naczynie przypisane do każdego stanowiska.

Materiały i off-site

Naczynia mają cylinder ze szkła borokrzemowego oraz pokrywę i dno z 316L według opisu producenta.

Przeznaczenie porównawcze

Trzy kanały nadają się do kontroli, wariantu i powtórzenia albo małego gradientu.

Napęd magnetyczny XGC

Ogólna karta mówi o stabilnej pracy i ograniczeniu penetracji dynamicznej. Zakres katalogowy wynosi 50–1000 rpm, dokładność ±1 rpm.

Napęd mechaniczny XGJ

XGJ wykorzystuje bezpośredni napęd od góry. W jednym opisie napęd nazwano magnetycznym mimo tytułu mechanical, co wskazuje na kopiowanie szablonu.

Parametry każdego falownika należą do baseline.

Temperatura i wspólne chłodzenie

Producent podaje elektryczne grzanie, chłodzenie wodą, zakres od temperatury wody plus 5°C do 60°C oraz dokładność ±0,1°C. Nie opisano zaworów, przepływów ani tego, czy źródło chłodu jest wspólne.

pH i kalibracje wielokanałowe

Karty podają elektrody Mettler, zakres pH 2–12 i dokładność kontroli ±0,02 pH.

DO, gaz i kaskada

DO ma zakres 0–100% i deklarowaną dokładność ±3%. Wentylacja jest ręczna przez rotametr, dopóki BOM nie potwierdzi MFC.

Dwanaście lub dwadzieścia pomp

Cztery pompy na naczynie oznaczają 12 torów w systemie 3× i 20 w systemie 5×: kwas, zasada, antifoam i pożywka.

Jednoczesna praca wszystkich pomp sprawdza zasilanie i cykl programu.

Kontrolery LBR-A/B/C/D

Karty wymieniają opcjonalne kontrolery LBR-A, B, C i D oraz Siemens S7-200 z dotykowym ekranem LCD; LBR oznacza pakiety sterowania.

HMI i obsługa kanałów

Panel ma wyświetlać wartości i parametry wszystkich naczyń.

USB, dane i ustawienia

Producent deklaruje pamięć USB do transmisji, próbkowania, przeglądania i odczytu ustawień.

Integralność eksperymentu porównawczego

Kontrola referencyjna umieszczana okresowo na różnych stanowiskach pozwala wykryć trwały bias kanału, np. gorsze chłodzenie T5 albo dryft wejścia analogowego T2.

Wydajność akwizycji danych

Pięć kanałów z pH, DO, temperaturą, rpm, czterema pompami, alarmami i wyjściami regulatorów tworzy wielokrotnie większy strumień niż pojedynczy fermentor.

Cena

Bio-Equip publikuje rodzinne 10 000–50 000 USD dla conjoined glass, bez rozdzielenia 3×, 5×, napędu i pojemności.

Migawka identyfikacyjna egzemplarza i rodziny

Fakty przeniesione z kontrolowanego zakresu tej karty

• Hardware: off-site, napęd magnetyczny lub mechaniczny
• Hardware: Siemens PLC/S7-200 + 10-calowy HMI
• Hardware: cztery pompy na naczynie, USB i historia
• Hardware: XGC-5 pojawia się jako skrót XGC-5-H
• Software/tryb: PLC/HMI i aplikacja procesu są częścią dostawy; exact CPU, numer panelu, firmware, system operacyjny i rewizje nie są publiczne
• Software/tryb: USB, historia, transmisja do komputera albo zdalny monitoring występują zależnie od rodziny; format danych, porty i protokoły wymagają potwierdzenia as-built
• Software/tryb: producent nie publikuje repozytorium firmware/software, sum kontrolnych, procedury aktualizacji, backupu ani rollback
• Software/tryb: brak publicznego PSIRT, security.txt i advisory exact modeli; CVE komponentu wolno przypisać dopiero po identyfikacji wersji
• Software/tryb: BOM jest delivery-specific z powodu OEM/ODM i kontrolerów LBR-A/B/C/D/H lub BIOTECH-7000

Materiał fotograficzny i widoki źródłowe

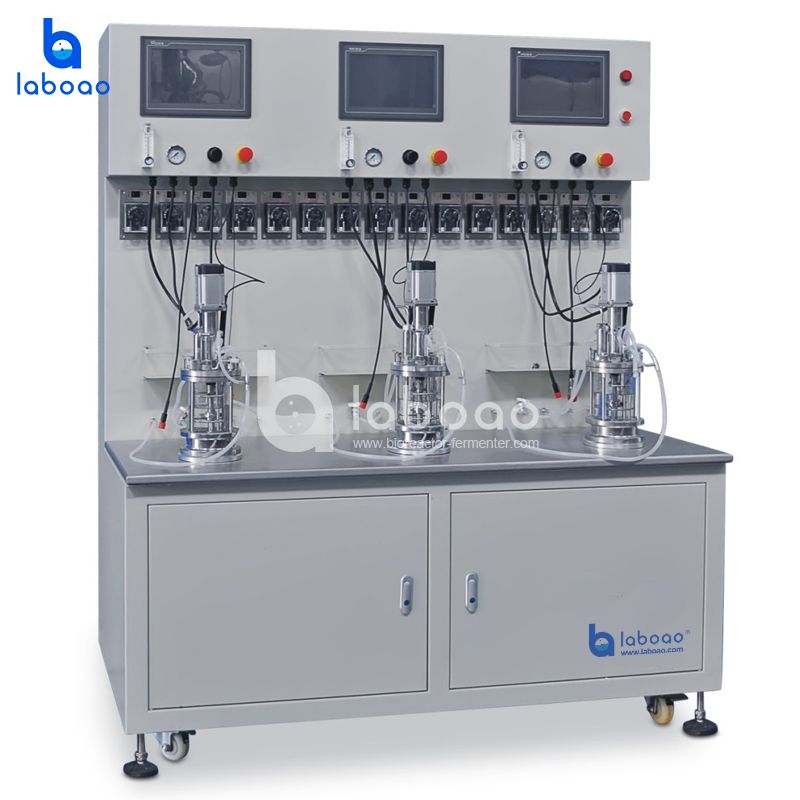

LABOAO Parallel Glass Bioreactor 3×/5× — widok 1 z materiałów producenta (800×800).

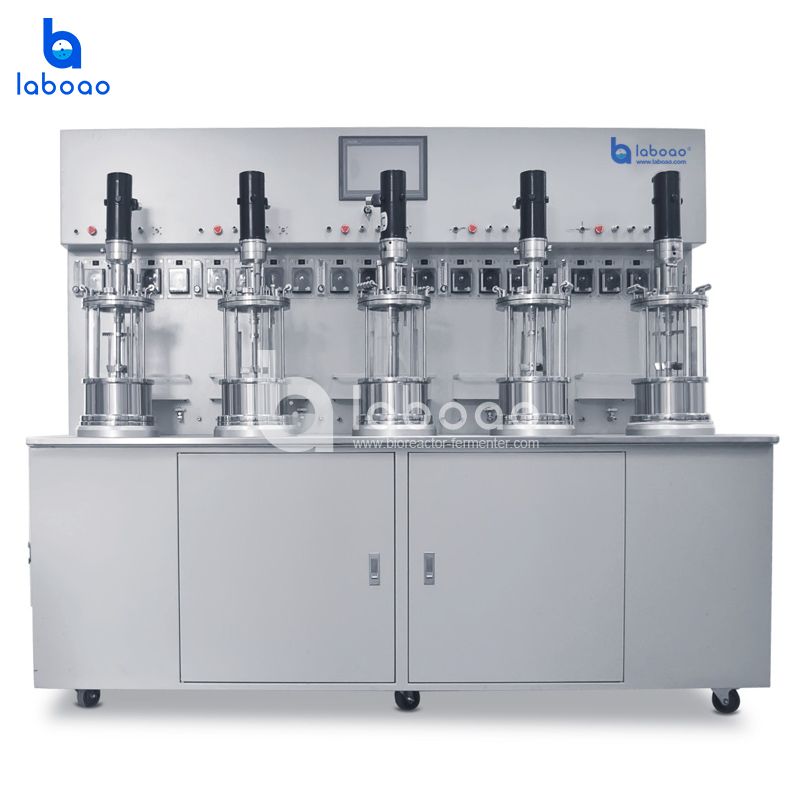

LABOAO Parallel Glass Bioreactor 3×/5× — widok 2 z materiałów producenta (800×800).

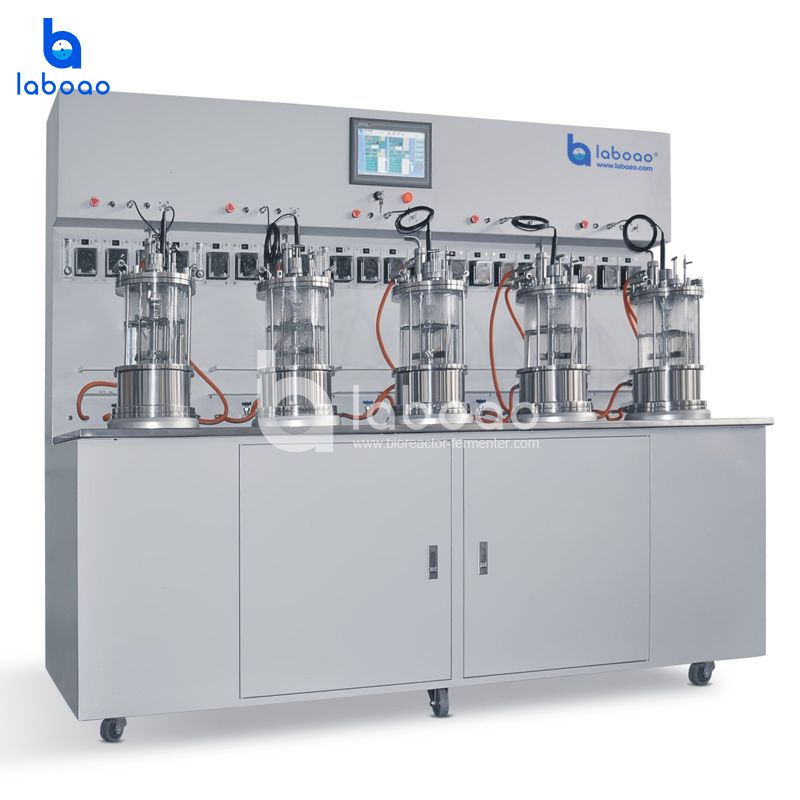

LABOAO Parallel Glass Bioreactor 3×/5× — widok 3 z materiałów producenta (800×800).

Ustalenia o automatyce rodziny LABOAO

Katalog LABOAO opisuje konfigurowalne i wykonywane jako private-label warianty urządzeń. W wielu kartach producent wymienia sterownik Siemens S7-200 oraz lokalny panel dotykowy LCD 7 lub 10 cali. Dokładny wariant automatyki pozostaje elementem konfiguracji zamówienia.

W kartach stalowych i wielostopniowych systemów producent deklaruje ochronę operacji hasłem oraz dwa poziomy dostępu: operatora i administratora. Dla części platform opisano rejestr alarmów, górne i dolne limity parametrów, kalibrację sond pH/DO/temperatury i pomp perystaltycznych oraz zachowanie historii trendów po restarcie.

W urządzeniach laboratoryjnych USB służy do eksportowania danych, przeglądania historii i odczytu ustawień. Materiały opisują także sterowanie według krzywych lub odcinków oraz sprzężenia DO–obroty, DO–feed i pH–feed. Warianty stalowe mogą mieć ręczny albo automatyczny SIP oraz opcjonalny CIP.

Strona wsparcia LABOAO deklaruje pomoc zdalną. Publiczne karty nie określają jednego wspólnego mechanizmu tej usługi dla całego portfolio, dlatego karta konkretnego modelu przypisuje zdalny dostęp tylko wtedy, gdy wskazuje go źródło modelowe.
