LABOAO GCM/GJM Multiple Parallel Mini Bioreactor

Zakres rodziny

LBR-GCM/GJM Series jest wielokanałową platformą mini-bioreaktorową LABOAO. Oficjalny katalog opisuje konfiguracje z 2, 4, 5, 8, 10 albo 12 naczyniami.

Oznaczenia i warianty

Katalog używa zapisu LBR-GCM/GIM Series; w pozostałych materiałach oraz listingach rynkowych występuje LBR-GCM/GJM Series. Końcowa litera M odróżnia platformę multiple/parallel od pojedynczych GC/GJ.

Liczba naczyń i objętość są parametrami zamówienia.

Skala i objętość robocza

Katalog podaje pojemności nominalne 0,2–1 L oraz typowy współczynnik napełnienia 65–80%, z wartością 70% jako optimum. Dla 0,2 L odpowiada to 130–160 mL, a dla 1 L 650–800 mL.

Zmiana naczynia z 0,2 L na 1 L zmienia geometrię i charakterystykę kLa.

Topologia sprzętowa

Typowa konfiguracja składa się z centralnego panelu, wielu naczyń szklanych, napędów, torów grzania/chłodzenia, sond pH/DO/temperatury, rotametrów lub opcjonalnych MFC oraz pomp perystaltycznych. Katalog mówi o czterech pompach przy każdym naczyniu.

Napęd GCM i GJM

GCM wykorzystuje magnetyczne sprzężenie napędu, GJM napęd mechaniczny. Magnetyczny wariant upraszcza granicę aseptyczną wokół wału i jest atrakcyjny dla hodowli wrażliwych na kontaminację.

Sterylizacja

Tabela GCM/GJM dopuszcza sterylizację off-site lub in-situ. Off-site oznacza demontaż i autoklawowanie naczynia lub zespołu; in-situ korzysta z grzania, zaworów, sekwencji i kontroli temperatury na stanowisku.

Pomiary procesu

Producent deklaruje pH, DO, temperaturę, rpm, pianę, feed, aerację i ciśnienie.

Pompy i cross-talk procesu

Zalecane jest wykonanie testu z różnymi, rozpoznawalnymi nastawami dla każdego kanału i porównanie eksportu z zachowaniem fizycznym.

Sterownik PLC i HMI

Dla pokrewnych platform LABOAO publikuje Siemens S7-200 i 10-calowy HMI.

HMI ma prezentować wszystkie wartości mierzone i parametry regulacji.

Dane, historia i synchronizacja czasu

Producent deklaruje zapisywanie parametrów, analizę, krzywe i eksport przez USB.

Konta i odpowiedzialność za zmiany

Jedno współdzielone konto utrudnia ustalenie, kto zmienił parametr i czy zmiana dotyczyła jednego, czy wszystkich naczyń.

Firmware i aktualizacje

Strona Support oferuje pomoc, instalację i instrukcje; nie archiwum oprogramowania.

OEM i zmienność dostawy

LABOAO oferuje OEM/ODM, a GCM/GJM jest konfigurowalny pod względem liczby naczyń i sterylizacji. Identyczne rdzenie nazw oraz opisy funkcji występują u innych dostawców.

W artykule zachowano jedynie potwierdzone funkcje: PLC, touch, przechowywanie parametrów i USB.

Cena i warunki porównania

Machinio publikuje listing LBR-GCM za 25 000 USD oraz drugi opis GCM/GJM za 9 999 USD.

Minimalny rejestr aktywów kanałowych

Takie rozdzielenie pozwala wykryć zamianę sond lub naczynia między kanałami, która w przeciwnym razie wygląda jak anomalia procesu.

Migawka identyfikacyjna egzemplarza i rodziny

Fakty przeniesione z kontrolowanego zakresu tej karty

• Hardware: wymienne małe naczynia, napęd magnetyczny lub mechaniczny
• Hardware: Siemens PLC, LCD touch computer, cztery pompy i USB
• Hardware: sterylizacja off-site lub in-situ zależnie od konfiguracji
• Hardware: liczba kanałów jest wariantem jednej platformy
• Software/tryb: PLC/HMI i aplikacja procesu są częścią dostawy; exact CPU, numer panelu, firmware, system operacyjny i rewizje nie są publiczne
• Software/tryb: USB, historia, transmisja do komputera albo zdalny monitoring występują zależnie od rodziny; format danych, porty i protokoły wymagają potwierdzenia as-built
• Software/tryb: producent nie publikuje repozytorium firmware/software, sum kontrolnych, procedury aktualizacji, backupu ani rollback
• Software/tryb: brak publicznego PSIRT, security.txt i advisory exact modeli; CVE komponentu wolno przypisać dopiero po identyfikacji wersji
• Software/tryb: BOM jest delivery-specific z powodu OEM/ODM i kontrolerów LBR-A/B/C/D/H lub BIOTECH-7000

Materiał fotograficzny i widoki źródłowe

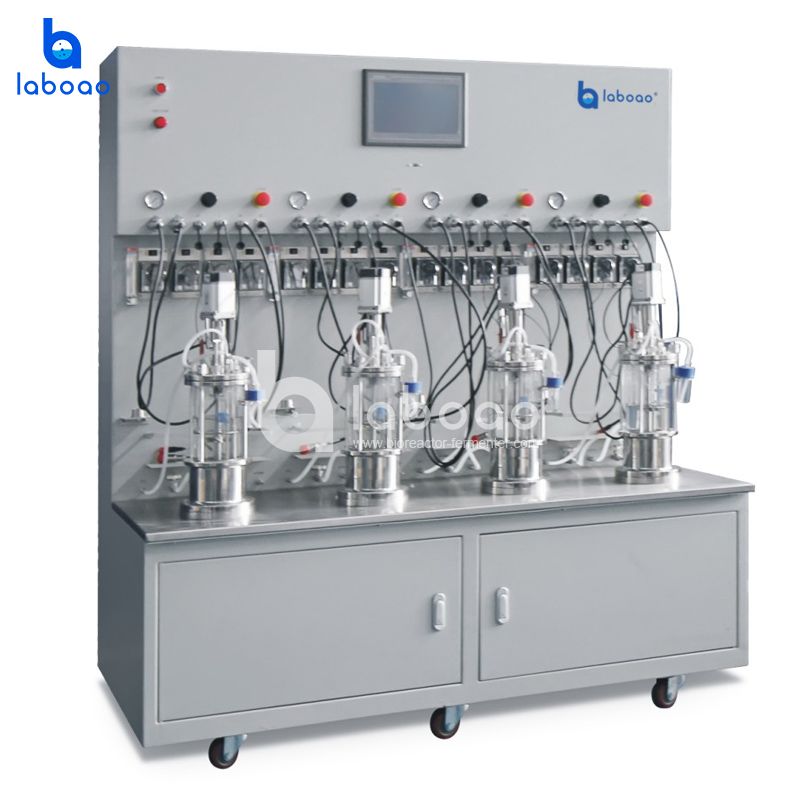

LABOAO GCM/GJM Multiple Parallel Mini Bioreactor — widok 1 z materiałów producenta (800×800).

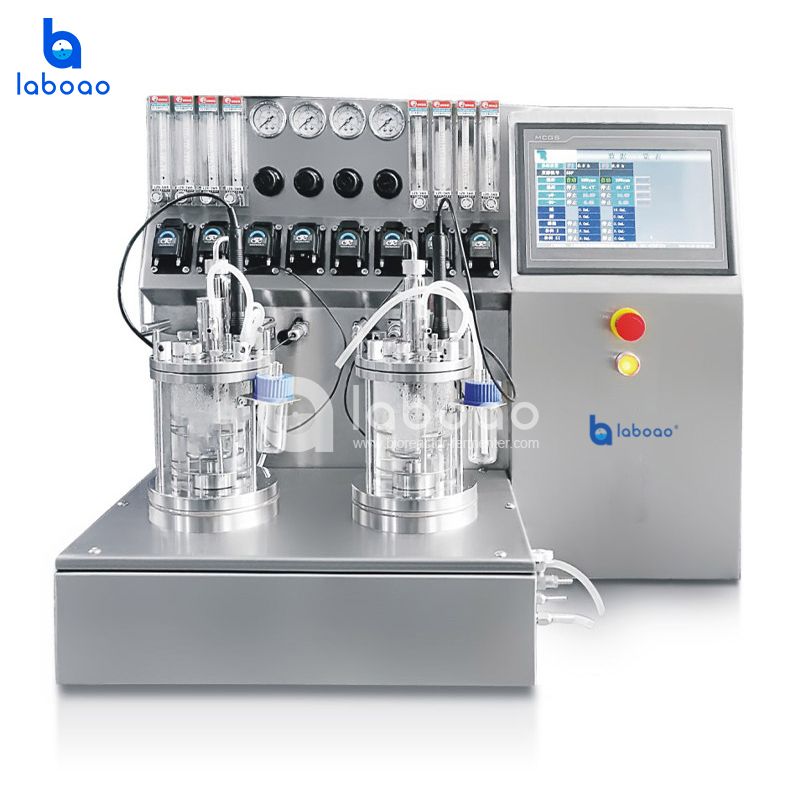

LABOAO GCM/GJM Multiple Parallel Mini Bioreactor — widok 2 z materiałów producenta (800×800).

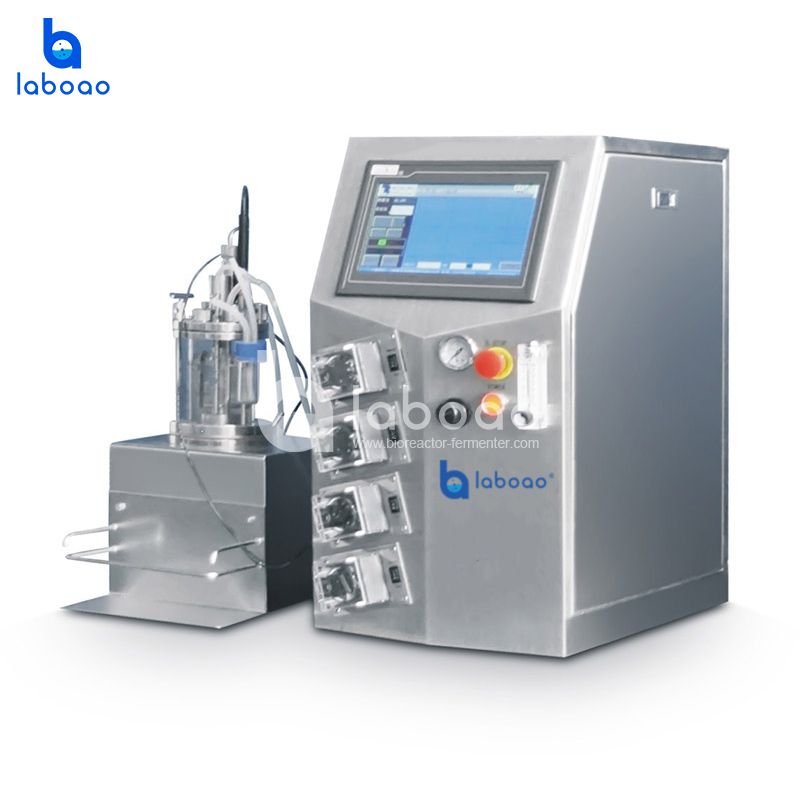

LABOAO GCM/GJM Multiple Parallel Mini Bioreactor — widok 3 z materiałów producenta (800×800).

Ustalenia o automatyce rodziny LABOAO

Katalog LABOAO opisuje konfigurowalne i wykonywane jako private-label warianty urządzeń. W wielu kartach producent wymienia sterownik Siemens S7-200 oraz lokalny panel dotykowy LCD 7 lub 10 cali. Dokładny wariant automatyki pozostaje elementem konfiguracji zamówienia.

W kartach stalowych i wielostopniowych systemów producent deklaruje ochronę operacji hasłem oraz dwa poziomy dostępu: operatora i administratora. Dla części platform opisano rejestr alarmów, górne i dolne limity parametrów, kalibrację sond pH/DO/temperatury i pomp perystaltycznych oraz zachowanie historii trendów po restarcie.

W urządzeniach laboratoryjnych USB służy do eksportowania danych, przeglądania historii i odczytu ustawień. Materiały opisują także sterowanie według krzywych lub odcinków oraz sprzężenia DO–obroty, DO–feed i pH–feed. Warianty stalowe mogą mieć ręczny albo automatyczny SIP oraz opcjonalny CIP.

Strona wsparcia LABOAO deklaruje pomoc zdalną. Publiczne karty nie określają jednego wspólnego mechanizmu tej usługi dla całego portfolio, dlatego karta konkretnego modelu przypisuje zdalny dostęp tylko wtedy, gdy wskazuje go źródło modelowe.
