LABOAO XGQ/XGQA/XSQ Airlift Bioreactor

Zakres rodziny

Producent kieruje je do kultur wymagających małych sił ścinających.

Exact wariant XGQ

Naczynie jest demontowane i sterylizowane w zewnętrznym autoklawie.

Exact wariant XGQA

Producent publikuje nominalne objętości 5, 7, 10, 15 i 20 L, stosunek średnicy do wysokości 1:4–5 oraz współczynnik napełnienia 70%. Zbiornik łączy fragment cylindra szklanego z płaszczem i elementami ze stali 316L.

Exact wariant XSQ

Ostatni zapis jest ofertą projektową, nie potwierdzeniem gotowego SKU dla każdej pojemności.

Karta podaje 316L, H:D 1:4–5, 70% napełnienia, guide tube, specjalny rozdział gazu oraz wskazania rotametru i mass flowmeter.

Zasada działania airlift

Mieszanie, transfer tlenu, stripping CO2 i shear są zatem sprzężone z jednym elementem wykonawczym: przepływem gazu.

Geometria i cyrkulacja

Smukłość 1:4–5 sprzyja różnicy hydrostatycznej i długiej drodze kontaktu gaz–ciecz.

Sparger i rozdział gazu

Producent mówi o specjalnym ventilation distribution mode lub space distributor, Bubble size wpływa na kLa i shear.

pH

XGQA i XSQ publikują pH 2–12, kontrolę PID, rozdzielczość 0,01 i dokładność deklarowaną ±0,02. Wartości są specyfikacją platformy, nie świadectwem kalibracji konkretnego egzemplarza.

Loop check śledzi sondę, transmitter, wejście PLC, tag i właściwą pompę.

DO

Zakres DO wynosi 0–100%, dokładność deklarowana ±3%, rozdzielczość 0,1%.

Temperatura

Publikowany zakres to od temperatury wody chłodzącej +5°C do 60°C, dokładność ±0,1°C, grzanie elektryczne i chłodzenie wodą.

Test obejmuje sensor referencyjny, utratę wody, awarię pompy, stuck heater i restart.

Ciśnienie

Karty podają ręczną regulację i manometr 0–0,20 MPa; literówka „Map” jest interpretowana jako MPa wyłącznie na podstawie kontekstu.

Test zatkanego filtra oraz zamkniętego wylotu potwierdza niezależną ochronę.

Piana i odpienianie

Producent wskazuje automatyczne dozowanie antifoam pompą perystaltyczną.

Sterowniki BLBIO-A/B/C/D

Producent oferuje BLBIO-A, B, C lub D z Siemens S7-200 i 10-calowym LCD touch screen. Nie mapuje wariantu kontrolera na XGQ/XGQA/XSQ ani pojemność.

System operacyjny i storage

Ekran About, tabliczka, wnętrze szafy i backup są źródłami exact.

Test zapełnienia storage potwierdza retencję i alarm.

Sieć i protokoły

Karty nie publikują Ethernetu, portów, usług, protokołów ani zdalnej chmury.

Wspólne punkty awarii

Jedna manipulacja wpływa na kilka parametrów.

OEM i aliasy

LABOAO oferuje OEM/ODM, a rodziny GQA/SQA oraz XGQ/XGQA/XSQ są podobne.

Haseł, portów, instrukcji serwisowej i CVE nie przenosi się z rebrandu.

Migawka identyfikacyjna egzemplarza i rodziny

Fakty przeniesione z kontrolowanego zakresu tej karty

• Hardware: airlift internal circulation, low shear
• Hardware: szkło off-site XGQ, szkło in-situ XGQA, stal XSQ
• Hardware: Siemens S7-200 + touch HMI i USB na granularnych kartach
• Hardware: brak exact pojemności i gas-control BOM w indeksie
• Software/tryb: PLC/HMI i aplikacja procesu są częścią dostawy; exact CPU, numer panelu, firmware, system operacyjny i rewizje nie są publiczne
• Software/tryb: USB, historia, transmisja do komputera albo zdalny monitoring występują zależnie od rodziny; format danych, porty i protokoły wymagają potwierdzenia as-built
• Software/tryb: producent nie publikuje repozytorium firmware/software, sum kontrolnych, procedury aktualizacji, backupu ani rollback
• Software/tryb: brak publicznego PSIRT, security.txt i advisory exact modeli; CVE komponentu wolno przypisać dopiero po identyfikacji wersji
• Software/tryb: BOM jest delivery-specific z powodu OEM/ODM i kontrolerów LBR-A/B/C/D/H lub BIOTECH-7000

Materiał fotograficzny i widoki źródłowe

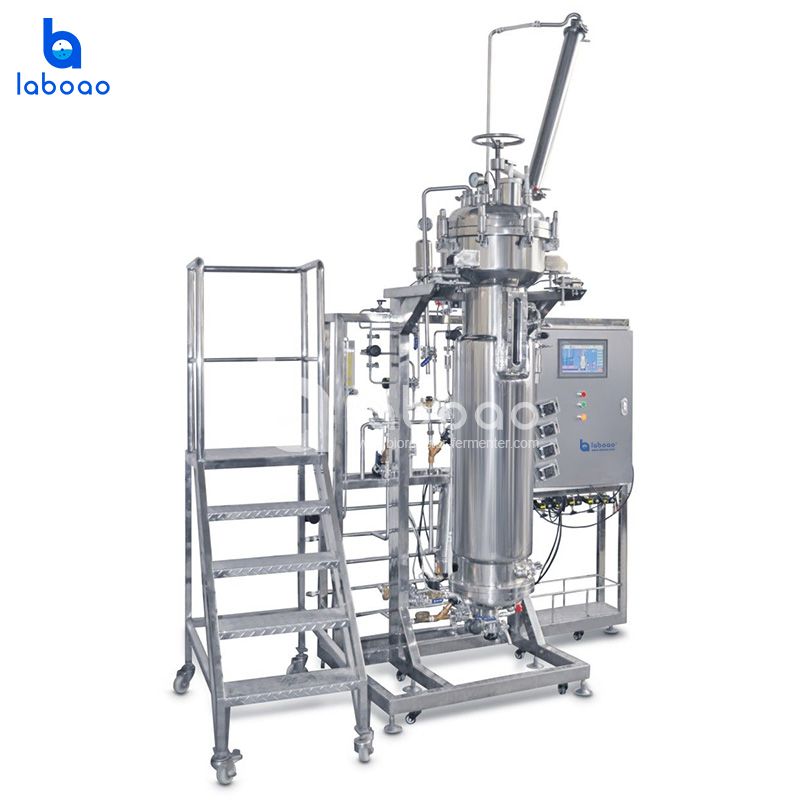

LABOAO XGQ/XGQA/XSQ Airlift Bioreactor — widok 1 z materiałów producenta (800×800).

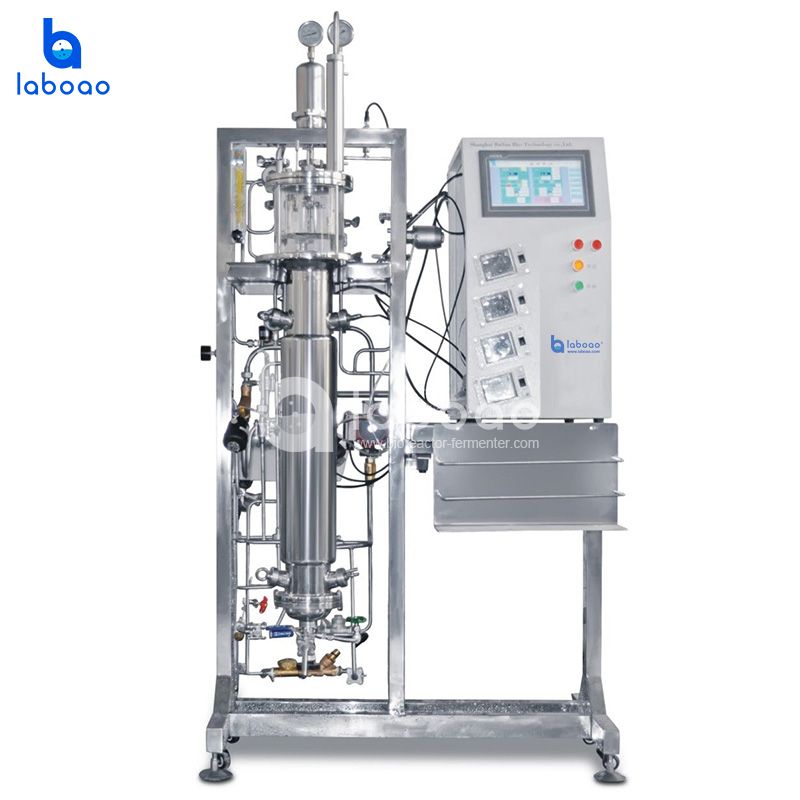

LABOAO XGQ/XGQA/XSQ Airlift Bioreactor — widok 2 z materiałów producenta (800×800).

LABOAO XGQ/XGQA/XSQ Airlift Bioreactor — widok 3 z materiałów producenta (800×800).

Ustalenia o automatyce rodziny LABOAO

Katalog LABOAO opisuje konfigurowalne i wykonywane jako private-label warianty urządzeń. W wielu kartach producent wymienia sterownik Siemens S7-200 oraz lokalny panel dotykowy LCD 7 lub 10 cali. Dokładny wariant automatyki pozostaje elementem konfiguracji zamówienia.

W kartach stalowych i wielostopniowych systemów producent deklaruje ochronę operacji hasłem oraz dwa poziomy dostępu: operatora i administratora. Dla części platform opisano rejestr alarmów, górne i dolne limity parametrów, kalibrację sond pH/DO/temperatury i pomp perystaltycznych oraz zachowanie historii trendów po restarcie.

W urządzeniach laboratoryjnych USB służy do eksportowania danych, przeglądania historii i odczytu ustawień. Materiały opisują także sterowanie według krzywych lub odcinków oraz sprzężenia DO–obroty, DO–feed i pH–feed. Warianty stalowe mogą mieć ręczny albo automatyczny SIP oraz opcjonalny CIP.

Strona wsparcia LABOAO deklaruje pomoc zdalną. Publiczne karty nie określają jednego wspólnego mechanizmu tej usługi dla całego portfolio, dlatego karta konkretnego modelu przypisuje zdalny dostęp tylko wtedy, gdy wskazuje go źródło modelowe.
