- Producent urządzenia / marka
- ILS Automation
- Grupa katalogowa
- ILS Automation
- Rodzaj pozycji
- historyczny model / rodzina, nie konkretna oferta
- Model / rodzina
- AFC 1000 Bioreactor Controller
- Typ rekordu
- historyczny projektowy kontroler i panel retrofitowy stalowego reaktora SIP/CIP
- SKU / numer katalogowy
- AFC 1000; wykonanie zgodne z P&ID instalacji
- Skala
- stalowe SIP/CIP od laboratorium do pilota; dokładne litry projektowe
- Architektura sterowania
- C7 — PLC z warstwą SCADA
- Segment
- P4 — pilotowy
- Ryzyko rebrandingu
- — Podstawa: ; sprawdzono:
- Powiązane modele i konfiguracje
- ILS Automation AFC 2000 Fermenter & Bioreactor Control System
DCI-Biolafitte BatchExpert+ retrofit / PLC upgrade - Oprogramowanie obsługujące
- Batch Expert+ILS Automation / DCI
Indeks danych technicznych
Parametry urządzenia i wariantów
Automatyka i sterowanie
| Parametr | Wartość |
|---|---|
| PLC/HMI | komponenty przemysłowe w linii AFC |
Interfejsy, sieć i protokoły
| Parametr | Wartość |
|---|---|
| Interfejs fizyczny | RS-485 |
| Protokół lub usługa | OPC |
| Interfejsy szeregowe linii AFC | RS-232/RS-485 |
| Interfejs fizyczny | RS-232 |
Oprogramowanie i firmware
| Parametr | Wartość |
|---|---|
| Oprogramowanie sterujące | ILS Batch Expert |
Parametry fizyczne i zasilanie
| Parametr | Wartość |
|---|---|
| Wymiary szafy na rysunku producenta | 24 × 16 × 18 cali — głębokość × szerokość × wysokość |
Pozostałe potwierdzone parametry
| Parametr | Wartość |
|---|---|
| Producent | Intelligent Laboratory Solutions / ILS Automation |
| Model/rodzina | AFC 1000 Bioreactor Controller |
| Typ | projektowy panel zastępczego sterowania |
| Obsługiwany aparat | istniejący stalowy reaktor SIP/CIP |
| Skala | laboratoryjna do pilotowej |
| Projekt wejściowy | P&ID instalacji |
| Funkcje | analog/serial/digital I/O, PID, sekwencje SIP/CIP |
| Integracje | ISM, OPC, GFC, wagi |
| Klasa sterowania | C7 — projektowy PLC/HMI/OPC i warstwa nadrzędna |
| Segment ceny | P4 |
| Sprzęt i komponent | stalowe reaktory SIP/CIP od skali laboratoryjnej do pilotowej |
| Sprzęt i komponent | panel projektowany po inwentaryzacji P&ID i akceptacji wymagań/testów |
| Sprzęt i komponent | analogowe i cyfrowe I/O oraz interfejsy szeregowe dobierane projektowo |
| Sprzęt i komponent | obsługa Mettler-Toledo ISM, wielu GFC, wag i innych instrumentów jako opcje |
| Sprzęt i komponent | PID, sekwencje SIP/CIP i on/off I/O zależne od zakresu modernizacji |
| Oprogramowanie lub tryb | oprogramowanie kontrolera dostosowane do konkretnego reaktora i zatwierdzonej specyfikacji |
| Oprogramowanie lub tryb | OPC do integracji z warstwą nadrzędną |
| Oprogramowanie lub tryb | ILS Batch Expert jako historyczna warstwa SCADA/HMI, akwizycji danych i zarządzania procesem |
| Architektura | otwarty system z przemysłowymi komponentami PLC, HMI i OPC |
| Funkcje projektowe | analogowe I/O, cyfrowe i szeregowe interfejsy, regulatory PID, sekwencje SIP/CIP i cyfrowe wejścia/wyjścia on/off |
| Obsługiwane instrumenty | sondy Mettler-Toledo ISM, regulatory przepływu gazu (GFC), wagi i inne urządzenia dobierane do instalacji |
| Integracja nadrzędna | OPC; ILS Batch Expert |
| Data broszury | styczeń 2011 r. |
szacunkowy przedział zakupowy
Cena i podstawa wyceny
- Czego dotyczy kwota
- Szacunek dla sprawnego, kompletnego stanowiska odpowiadającego karcie „AFC 1000 Bioreactor Controller” (stalowe SIP/CIP od laboratorium do pilota; dokładne litry projektowe), przed kosztami VAT, transportu, FAT/SAT, kwalifikacji, materiałów jednorazowych i integracji zakładowej.
- Metoda
- Nie znaleziono publicznej ceny dokładnie tej konfiguracji. Przedział wyznaczono z segmentu P4, skali i złożoności sterowania C7, a następnie skonfrontowano z punktem rynkowym: rynek wtórny: laboratoryjne bioreaktory około 20–30 tys. USD; nowe około 60 tys. USD. To estymacja planistyczna, nie oferta.
- Pewność
- niska
- Weryfikacja
- 2026-09-03
Źródło / punkt porównawczy: rynek wtórny: laboratoryjne bioreaktory około 20–30 tys. USD; nowe około 60 tys. USD.
Zastosowania
Ustalenia pierwszej fazy
Historyczny projektowy panel do zachowanych stalowych reaktorów SIP/CIP. ILS odtwarzał P&ID, wymagania, projekt i testy, a następnie produkował oraz instalował kontroler dopasowany do konkretnego aparatu.
Źródła identyfikacji
- ILS Automation — historyczna broszura AFC 1000
- ILS — AFC 1000, P&ID, SIP/CIP i opcje interfejsów
- ILS — późniejsze AFC 2000/3000 jako kontekst linii retrofitowej
- ILS — Batch Expert+ i warstwa SCADA/SQL
Ostatnia kontrola rekordu: 2026-09-08.
ILS AFC 1000 był projektowanym pod konkretną instalację systemem zastępczego sterowania stalowymi bioreaktorami i fermentorami SIP/CIP od skali laboratoryjnej do pilotowej. ILS opracowywał panel na podstawie P&ID istniejącego aparatu, uzgodnionych wymagań oraz specyfikacji projektu i testów.
Źródło: ILS Automation, „Automation and Integration for Bioreactors, Laboratories and Manufacturing”, styczeń 2011, s. 3. Rysunek producenta przedstawia bok i front szafy AFC 1000 z HMI, przyłączami, zdejmowanym panelem bocznym i wymiarami.
Parametry potwierdzone przez producenta
Zakres modernizacji
AFC 1000 powstał dla stalowych reaktorów, których mechaniczna część pozostawała użyteczna po zakończeniu eksploatacji pierwotnego kontrolera. Produktem ILS był nowy układ sterowania dopasowany do zachowanego aparatu, a nie jeden reaktor o stałej pojemności i wyposażeniu.
Proces realizacji obejmował odtworzenie lub opracowanie P&ID istniejącego systemu, przygotowanie wymagań oraz specyfikacji projektu i testów do zatwierdzenia przez użytkownika, a następnie wykonanie, instalację i wsparcie panelu sterowniczego. Dlatego konkretne moduły I/O, liczba pętli i instrumenty zależały od projektu.
Szafa sterownicza

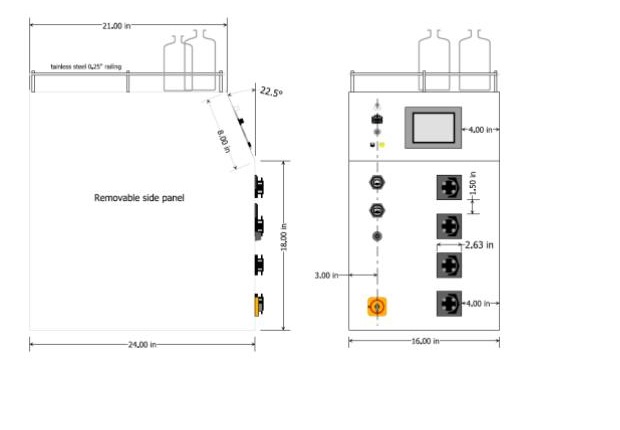

Rysunek producenta pokazuje obudowę o szerokości 16 cali, wysokości 18 cali i głębokości 24 cali. Front zawiera HMI, wyłącznik awaryjny i zestaw przyłączy. Bok jest zdejmowany; na górze znajduje się pochylony wspornik na dwa pojemniki, wysunięty na 21 cali.
ILS określał linię AFC jako otwarty system wykorzystujący przemysłowe PLC, HMI i OPC. W AFC 1000 analogowe, cyfrowe oraz szeregowe I/O dobierano do modernizowanego reaktora. Producent wymieniał również regulatory PID, kroki sekwencyjne SIP/CIP oraz cyfrowe I/O on/off.
Instrumenty i komunikacja
Wśród obsługiwanych opcji broszura wymienia sondy Mettler-Toledo ISM, wiele regulatorów przepływu gazu, wagi oraz inne instrumenty. Ogólny opis rodziny AFC wskazuje interfejsy RS-232/485. OPC umożliwiał połączenie warstwy sterowania z systemem nadrzędnym.
Oprogramowanie nadrzędne
Historycznym systemem nadrzędnym linii był ILS Batch Expert. Broszura AFC opisuje łatwą integrację kontrolerów przez OPC. Funkcje i kolejne generacje platformy opisuje osobny artykuł ILS Batch Expert / Batch Expert+.
AFC 1000 pozostawał lokalnym, projektowym panelem kontroli aparatu; Batch Expert pełnił rolę nadrzędnego SCADA/HMI, akwizycji danych i zarządzania procesem.
Granica identyfikacji
Nazwa AFC 1000 identyfikuje panel sterowania i projekt integracji ILS. Stalowy zbiornik zachowuje własnego producenta, model, numer seryjny i dokumentację ciśnieniową. Sondy, napędy, zawory, regulatory przepływu i wagi są osobnymi składnikami konfiguracji, nawet gdy zostały przyłączone do panelu AFC 1000.
Fotografie AFC 100 i AFC 900 umieszczone na tej samej stronie broszury przedstawiają inne modele. Nie są ilustracjami AFC 1000.
Źródła
- ILS Automation — Automation and Integration for Bioreactors, Laboratories and Manufacturing — oficjalna broszura ze stycznia 2011 r.; definicja AFC 1000, rysunek szafy i opcje integracji.
- ILS Automation — Batch Expert+ — bieżąca strona następnej generacji systemu nadrzędnego.
- DCI — DCI, Inc. acquires ILS Automation — informacja o przejęciu ILS i ciągłości portfolio automatyki bioprocesowej.
