IKA HABITAT cell

Model różni się od HABITAT ferment wydajnością czterech MFC. Bieżąca strona rodziny podaje dla cell 8–2000 cc/min; szczegółowa tabela techniczna 10–2000 cc/min dla każdego gazu.

Dokładny numer pliku to 10015408_1.jpg; obraz przedstawia konfigurację naczynia, nie pełny zakres dostawy 0010007533.

Granice modelu i zakres dostawy

| --- | --- | | główny segment | hodowla komórek wrażliwych | | gazowanie | 4 MFC; 8–2000 cc/min w portfolio, 10–2000 w tabeli | | HMI i dane | tablet 10,4 cala; 32 GB w control unit | | sieć | Ethernet, Wi‑Fi, OPC UA | | pełny system | control unit package + osobny vessel package |

Wymiary, zasilanie i pamięć

Karta opisowa podaje wymiary wieży 223 × 402 × 450 mm, natomiast tabela techniczna 224 × 624 × 405 mm i masę 14 kg.

Zasilanie wynosi 100–240 V, 50/60 Hz. Typowy pobór to 300 W, maksimum 1100 W, standby 10 W; zabezpieczenie 2 × T5,0 A 250 V. Dopuszczalna temperatura otoczenia to 5–40°C, a wilgotność 80% do 31°C, malejąca do 50% przy 40°C.

Control unit ma 32 GB pamięci danych.

Interfejsy i topologia

Producent opisuje dostęp przez tablet, smartphone, laptop lub PC.

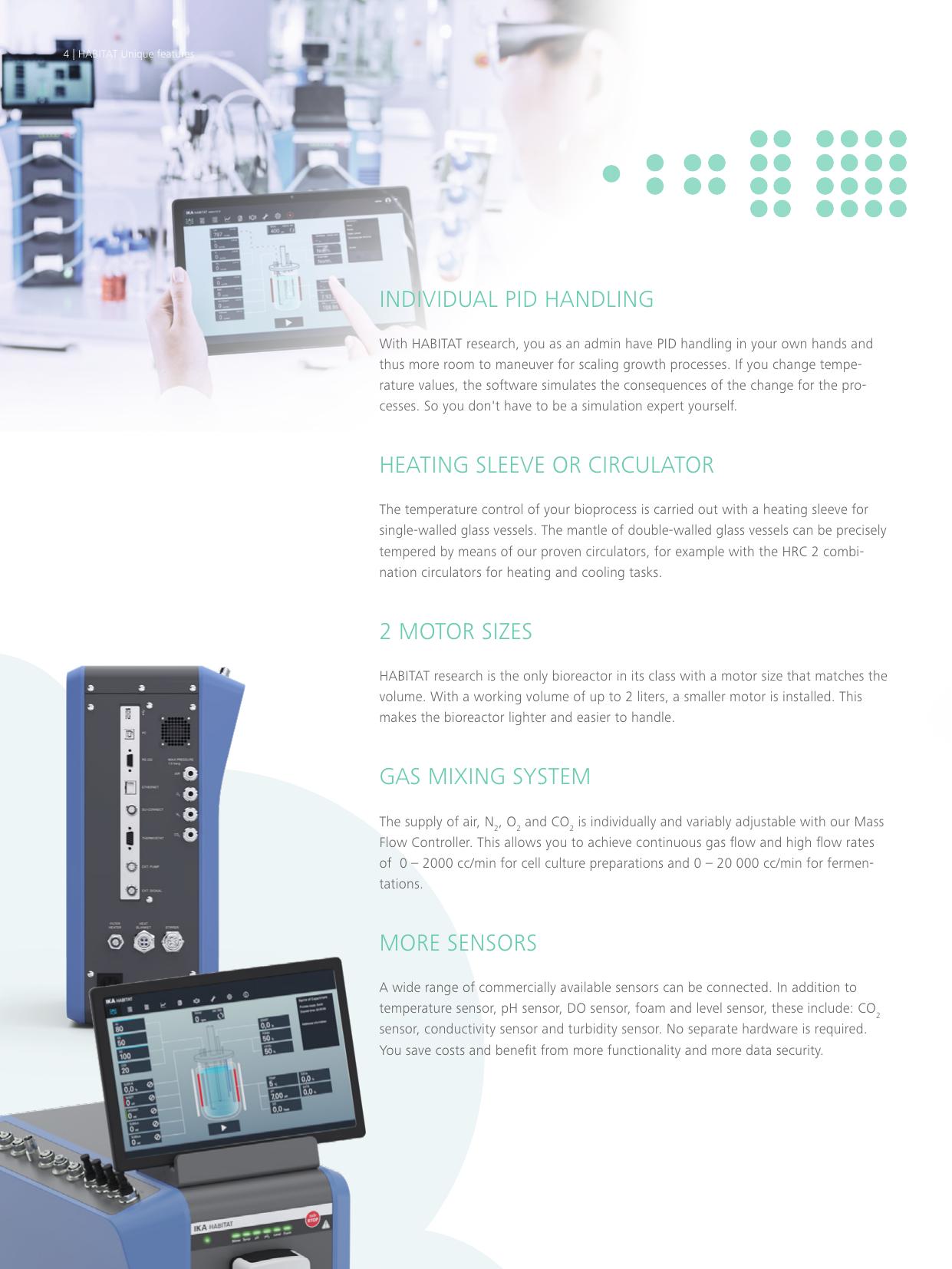

Cztery MFC dla cell

Wieża ma cztery osobne mass flow controllers dla air, O2, N2 i CO2. Tabela techniczna podaje 10–2000 cc/min dla każdego toru i dokładność pomiaru/sterowania ±2% full-scale range. Strona portfolio podaje dolną granicę 8 cc/min.

Zakres input pressure wynosi 200–3000 mbar, a output pressure 200–1000 mbar.

Znaczenie skali gazowania

Dla 0,25 L maksimum 2 L/min odpowiada matematycznie 8 vvm; dla 0,5 L — 4 vvm, 1 L — 2 vvm, 2 L — 1 vvm, 5 L — 0,4 vvm, 10 L — 0,2 vvm.

Jednocześnie minimum MFC ma duży względny błąd wynikający z ±2% FSR.

Przenoszenie receptury z ferment 20 L/min jest niedopuszczalne bez konwersji.

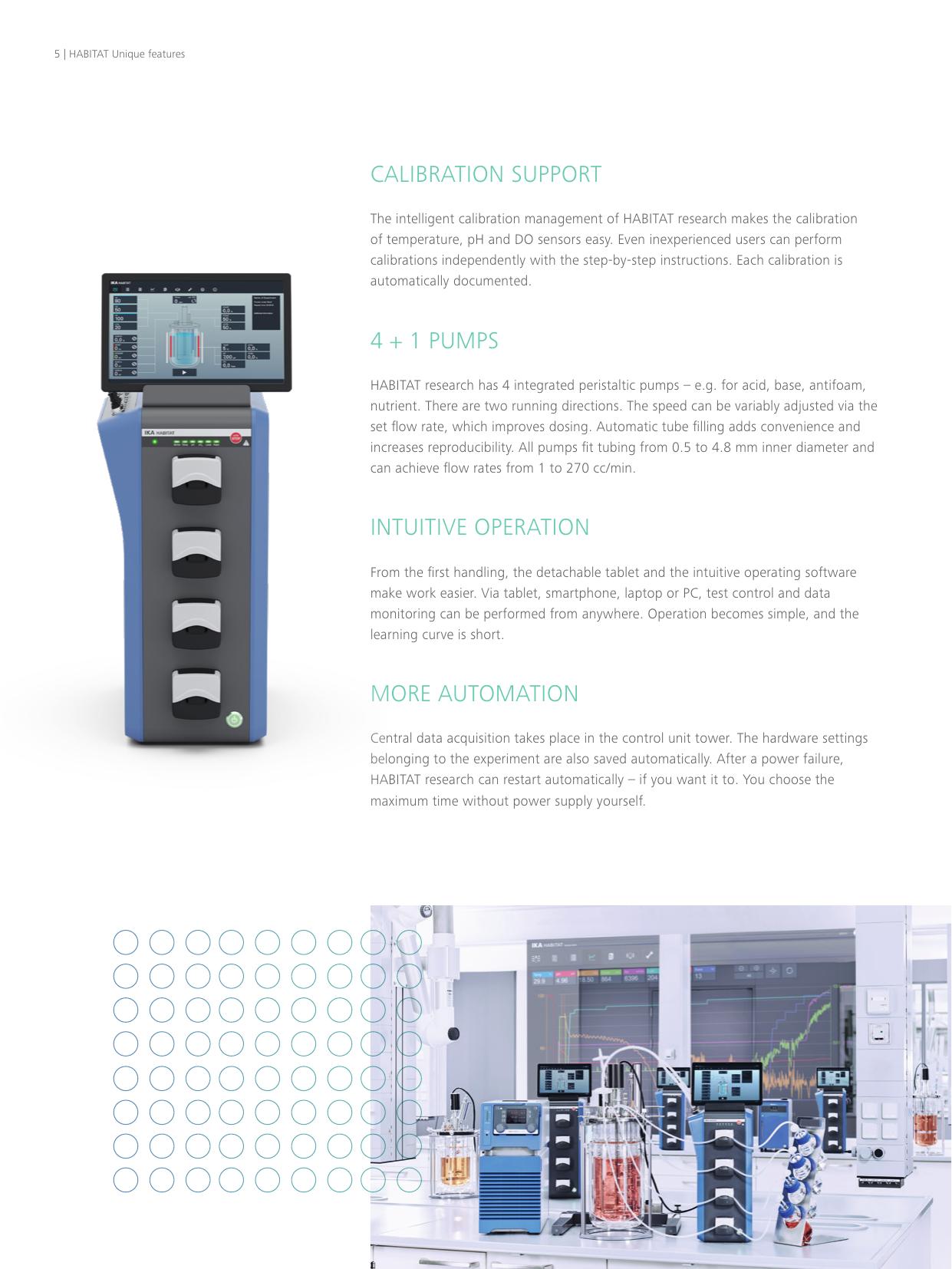

Cztery pompy Watson-Marlow

HABITAT ma cztery głowice Watson-Marlow 114DV. Aktualna tabela podaje 0,3–270 mL/min, dokładność kontroli ±0,3 mL/min, prędkość 33–400 rpm i odwracalny kierunek.

Obsługiwane silicone tubing ma średnicę wewnętrzną 0,5–4,8 mm, zewnętrzną 4,1–8,4 mm i twardość 50–60 Shore A.

Funkcje bazowe to acid, base, antifoam i level.

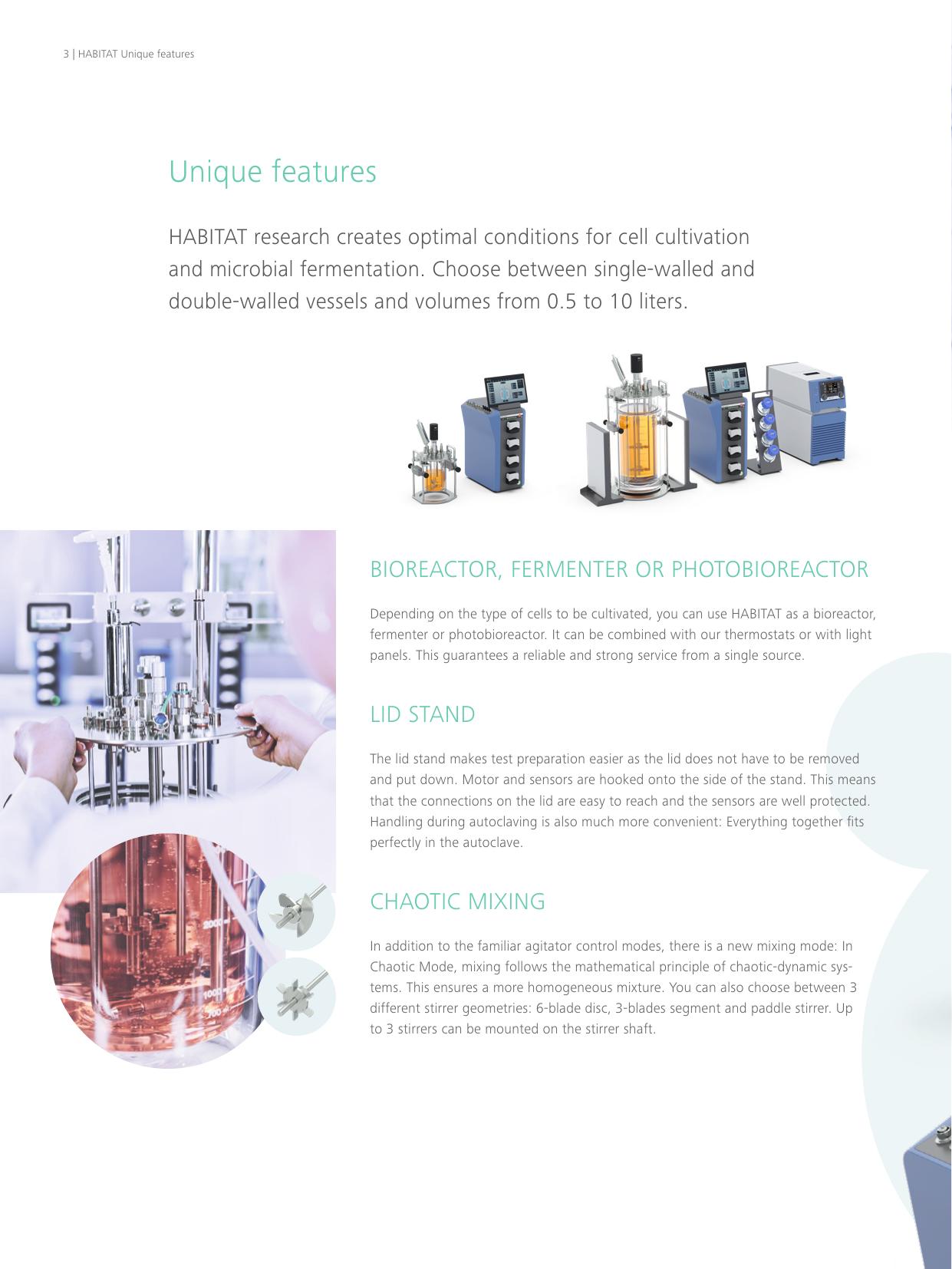

Mieszanie i Chaotic Mode

Zakres mieszania to 1–2200 rpm. Deklarowana odchyłka wynosi ±2% powyżej lub równo 100 rpm oraz ±5 rpm poniżej 100 rpm.

Można stosować 6-blade disc, 3-blade segment i surface impeller, do trzech na wale.

Limity niezależne od PID i właściwy motor dla objętości są konieczne; producent stosuje mniejszy motor do working volume do 2 L.

Temperatura i system cieplny

HABITAT obsługuje heating blanket 250 W, thermostat i zewnętrzny Pt1000. Zakres roboczy z double-wall vessel i termostatem wynosi 5–80°C.

Producent opisuje symulację skutku zmian temperatury w ramach PID handling dla administratora.

Sensory podstawowe i opcjonalne

Analogowy pH ma 0–14, rozdzielczość 0,01, dokładność pomiaru ±0,02 oraz kontroli ±0,05. pO2 ma 0–200% saturation, rozdzielczość 0,01% i deklarowaną dokładność ±0,3% saturation.

Opcje cyfrowe obejmują Hamilton EasyFerm Bio Arc pH, OxyFerm FDA Arc DO, VisiFerm RS485-ECS optical DO oraz EasyFerm Plus ORP Arc. Optical DO ma zakres do 300% i dokładność ±1%; cyfrowy DO do 200% z ±2%.

BlueVary off-gas analizuje O2/CO2 i umożliwia OUR, CER, RQ oraz RQ feeding.

Naczynia cell

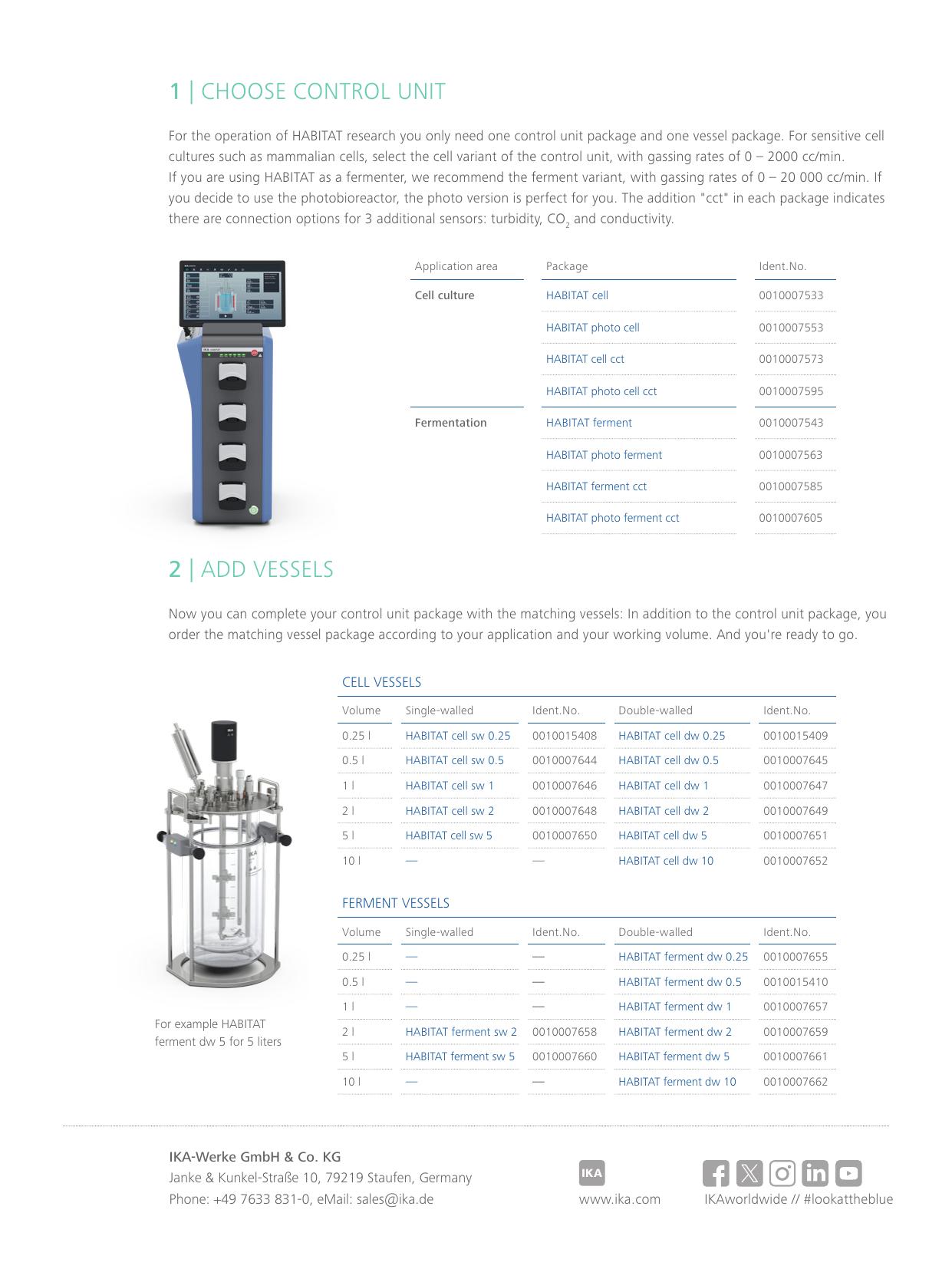

Starsza oficjalna broszura wymienia single-wall i double-wall 0,5, 1, 2 i 5 L oraz double-wall 10 L. Kody obejmują 0010007644–0010007652.

Naczynie określa motor, impellers, sparger, probes, stand, heating/cooling i lid.

Dane, tablet i 32 GB storage

Producent deklaruje real-time visualization, complete process documentation i calibration management.

Auto-restart po zaniku zasilania

Jest to funkcja dostępności i zarazem ryzyko.

Udokumentowane fakty o platformie IKA HABITAT

Karta opisuje IKA HABITAT cell. Udokumentowana skala: 0,25/0,5–10 L zależnie od naczynia. HABITAT składa się z jednostki sterującej i dobieranego pakietu naczynia. Producent opisuje odłączany tablet 10,4 cala oraz centralne gromadzenie danych w wieży sterującej.

Karta danych wymienia Ethernet, OPC UA, USB, RS232, PC connect, external signal input 4–20 mA, external pump, single-use unit i thermostat. Platforma ma cztery MFC dla powietrza, O2, N2 i CO2; wariant cell ma profil do 2000 cc/min, a ferment do 20 000 cc/min. Bazowe sensory obejmują temperaturę, pH, DO, pianę i poziom, a warianty cct dodają turbidity, CO2 i conductivity.

Producent dokumentuje krokową kalibrację temperatury, pH i DO, automatyczny zapis konfiguracji hardware eksperymentu, Chaotic Mode, możliwość modyfikacji PID przez administratora oraz konfigurowalne wznowienie pracy po zaniku zasilania z maksymalnym czasem przerwy.

Galeria rodziny i rzeczywiste widoki interfejsu HABITAT

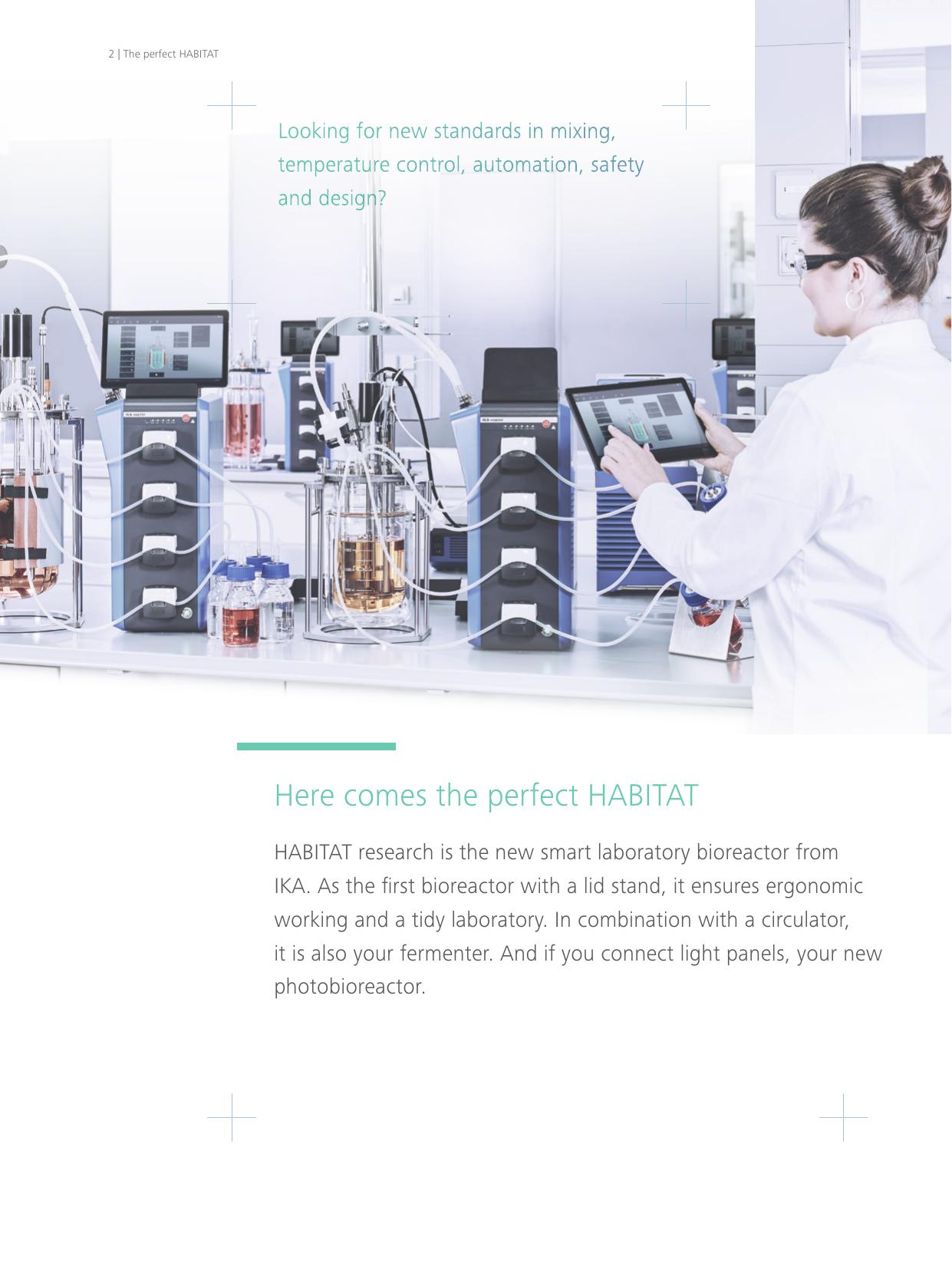

IKA HABITAT cell — oficjalna plansza rodziny HABITAT z urządzeniem i panelem operatorskim. Źródło: IKA.

IKA HABITAT research — oficjalna plansza katalogowa pokazująca rzeczywisty sprzęt, oprogramowanie lub konfigurację; profil rodziny. Źródło: IKA.

IKA HABITAT research — oficjalna plansza katalogowa pokazująca rzeczywisty sprzęt, oprogramowanie lub konfigurację; profil rodziny. Źródło: IKA.

IKA HABITAT research — oficjalna plansza katalogowa pokazująca rzeczywisty sprzęt, oprogramowanie lub konfigurację; profil rodziny. Źródło: IKA.

IKA HABITAT research — oficjalna plansza katalogowa pokazująca rzeczywisty sprzęt, oprogramowanie lub konfigurację; profil rodziny. Źródło: IKA.
