- Model / rodzina
- BioPilot 40 L Microbial
- Typ rekordu
- stalowy bioreaktor SIP do procesów mikrobiologicznych
- Skala
- 9–34 L roboczo; 40 L całkowicie
- Architektura sterowania
- C8 — DCS lub automatyka zakładowa
- Segment
- P4 — pilotowy
- Ryzyko rebrandingu
- umiarkowane — BioPilot 40 L Microbial jest naczyniem linii Applikon/Getinge dostarczanym z projektową platformą Pro-Control wielu producentów; tabliczki vessel/skidu/PLC muszą być rozdzielone, bez założenia white-label.Podstawa: exact-manual; sprawdzono: 2026-09-07
- Niepewność BOM
- wysoka — BioPilot 40 L Microbial ma projektowe wykonanie napędu, wirników, spargera, sensorów, CIP/SIP i MFC oraz automatykę Siemens/Rockwell/DeltaV/iFIX; exact CPU, firmware, HMI, software i sieć wynikają wyłącznie z as-built.Podstawa: exact-manual; sprawdzono: 2026-09-07
- Powiązane modele i konfiguracje
- Getinge / Applikon BioPilot 70 L Microbial
Getinge / Applikon BioPilot 140 L Microbial
Indeks danych technicznych
Parametry urządzenia i wariantów
Skala i wydajność
| Parametr | Wartość |
|---|---|
| objętość całkowita | 40 L |
Proces i naczynie
| Parametr | Wartość |
|---|---|
| materiał | 316L, Ra <0,4 µm |
Mieszanie i napęd
| Parametr | Wartość |
|---|---|
| napęd | magnetyczny, top- lub bottom-mounted |
Pozostałe potwierdzone parametry
| Parametr | Wartość |
|---|---|
| zakres roboczy | 9–34 L |
| H/D całkowite | 3,0 |
| H/D robocze | 2,4 |
| maks. prędkość końcówki | 3 m/s |
| Sprzęt i komponent | 316L, Ra <0,4 µm |
| Sprzęt i komponent | magnetyczny napęd od góry lub dołu; końcówka do 3 m/s |
| Sprzęt i komponent | wirniki Rushton lub marine |
| Sprzęt i komponent | sparger porous, L albo ring |
| Sprzęt i komponent | pH i polarograficzny DO 12 mm w DN25 |
| Potwierdzona cecha konfiguracji | stal 316L w częściach kontaktujących się z procesem |
| Potwierdzona cecha konfiguracji | elektropolerowana powierzchnia Ra poniżej 0,4 µm |
| Potwierdzona cecha konfiguracji | sterylizacja in place SIP |
| Potwierdzona cecha konfiguracji | magnetycznie sprzężony napęd |
| Potwierdzona cecha konfiguracji | impellery Rushton lub marine o średnicy 0,3–0,5 D |
| Potwierdzona cecha konfiguracji | gazowy overlay |
| Potwierdzona cecha konfiguracji | wodny kondensator exhaust |
| Potwierdzona cecha konfiguracji | resterilizowalny sample system w porcie DN25 |
| Potwierdzona cecha konfiguracji | dolny resterilizowalny bellows drain |
| Potwierdzona cecha konfiguracji | sensor pH 12 mm w DN25 |
| Potwierdzona cecha konfiguracji | polarograficzny DO 12 mm w DN25 |
| Potwierdzona cecha konfiguracji | Pt100 w dolnej ścianie |
| Potwierdzona cecha konfiguracji | poziom z sensora konduktometrycznego albo load cells |
| Potwierdzona cecha konfiguracji | sterownik pro-Control, ez2-Control lub V-Control zależnie od projektu |
szacunkowy przedział zakupowy
Cena i podstawa wyceny
- Czego dotyczy kwota
- Kompletny BioPilot Microbial 40 z automatyką; rynek wtórny starszego hardware może być wielokrotnie tańszy.
- Metoda
- Nie znaleziono jawnej ceny bieżącego wariantu 40 L. Punkty odniesienia to starszy, wstępnie przetestowany BioBench 30 L za 6 300 USD i system 30 L z ADI1035 za 12 410 USD; przedział uwzględnia nową automatykę i kompletację.
- Pewność
- niska
- Weryfikacja
- 2026-09-03
Źródło / punkt porównawczy: eBay — starszy Applikon BioBench 30 L za 6 300 USD.
Zastosowania
Ustalenia pierwszej fazy
Smuklejsza geometria dla procesów mikrobiologicznych i magnetycznie sprzęgany mieszacz od dołu lub od góry.
Źródła identyfikacji
- karta produktu Getinge
- oficjalna karta platformy Pro-Control
- Getinge — BioBench, BioPilot i BioProduction brochure
- Getinge — oficjalna karta pro-Control
- Getinge — oficjalna karta kompletnych systemów BioBundle
- Getinge — portfolio bioprocesowe Applikon
Ostatnia kontrola rekordu: 2026-09-09.
BioPilot 40 L Microbial jest najmniejszym stalowym bioreaktorem BioPilot zoptymalizowanym dla procesów mikrobiologicznych. Ma 40 L całkowicie, 9–34 L roboczo, H/D 3,0 całkowicie i 2,4 roboczo.
Stalowy system BioPilot. Źródło obrazu: www.getinge.com.
Naczynie i proces
Rodzina jest wykonana z farmaceutycznej stali 316L o Ra <0,4 µm, przeznaczona do SIP i dostępna z pakietem walidacyjnym cGMP/GAMP. Wirniki Rushtona lub marine mają 0,3–0,5 średnicy naczynia; dokładna liczba i położenie wynikają z projektu.
Klasyczne pH i polarograficzny DO 12 mm oraz Pt100 są montowane w portach DN25.
Rola skali 40 L
BioPilot 40 L Microbial jest najmniejszym bieżącym naczyniem stalowym tej linii mikrobiologicznej. Zakres 9–34 L obejmuje rozwój procesu, scale-down i mniejszą produkcję. Względem BioPilot 30 L Cell ma smuklejszą geometrię i limit prędkości końcówki 3 m/s zamiast 1 m/s.
Robocze H/D 2,4 jest inne niż 2,2 w wariantach 70/140/270 L.
Tożsamość skidu i naczynia
Konfiguracja skidu określa orientację napędu, liczbę i typ wirników, sparger, instrumentację, zawory, MFC i wykonanie CIP/SIP.
Napęd top- lub bottom-mounted
Limit 3 m/s odnosi się do prędkości końcówki, nie bezpośrednio do rpm.
Wirniki Rushtona i marine
Producent przewiduje wirniki Rushtona lub marine o średnicy 0,3–0,5 D.
Spargery i zapotrzebowanie tlenowe
Próba I/O potwierdza gaz, zakres, jednostkę i reakcję po awarii.
Instrumentacja pH, DO i Pt100
Sondy pH i polarograficzne DO 12 mm oraz Pt100 są montowane w DN25. Każdy tor otrzymuje model, serial, zakres, datę kalibracji, tag, adres I/O i skalowanie.
Parametry PID, kolejność, priorytety i limity podlegają kontroli zmian.
Pt100 wpływa na płaszcz i szybkość biologii.
Płaszcz i media termiczne
Zawory, wymiennik, pompy i źródło medium są częścią granicy systemu.
OPC, PIMS i historian
Lucullus PIMS i Getinge OPC server są opcjami integracji.
Dokładne wykonanie BioPilot Microbial 40 L
Oficjalna tabela podaje objętość całkowitą 40 l, zakres roboczy 9–34 l, H/D 3,0 dla całkowitej i 2,4 dla roboczej oraz maksymalną tip speed 3 m/s.
Naczynie i elementy kontaktujące się z procesem wykonano ze stali 316L z elektropolerowaną powierzchnią Ra poniżej 0,4 µm. Układ jest SIP, ma otwartą ramę i magnetycznie sprzężony napęd montowany u góry lub u dołu zależnie od wykonania.
Impellery Rushton lub marine mają średnicę około 0,3–0,5 średnicy zbiornika. Dostępne są spargery porous, L i ring, overlay, wodny exhaust condenser, resterilizowalny sample system w DN25 i dolny bellows drain. Dodatki prowadzą przez sterylizowalne push valves i resterilizowalne porty. Każdy zawór i pozycja musi znaleźć się w P&ID as-built.

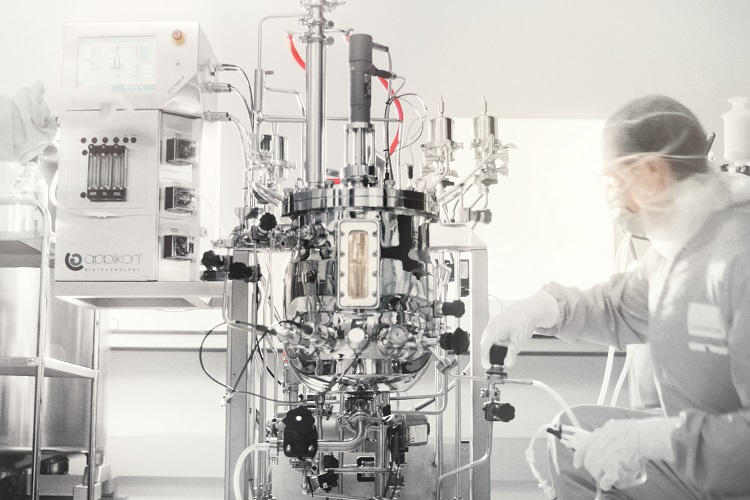

Oficjalny widok systemu BioPilot w otoczeniu procesowym. Źródło: https://www.getinge.com/int/products/applikon-biopilot/.

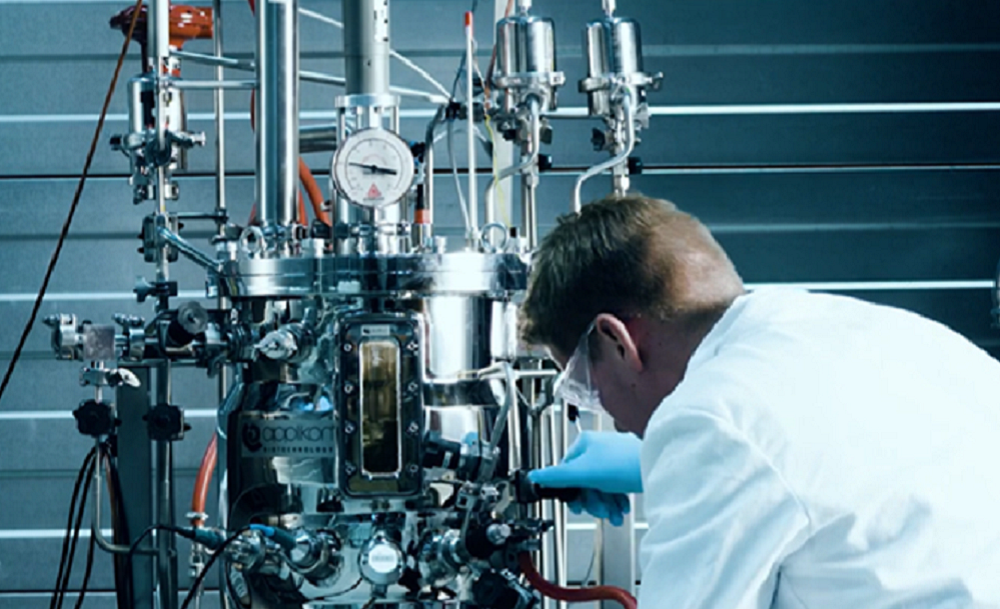

Widok obsługi stalowego systemu rodziny Applikon; dokładny model należy potwierdzić z tabliczki. Źródło: https://www.getinge.com/int/products/applikon-biopilot/.
Sterowanie, SIP i odbiór instalacji
BioPilot może współpracować z pro‑Control, ez2‑Control, V‑Control/DeltaV lub inną automatyką projektu. Publiczna karta nie przypisuje jednego CPU ani firmware do wszystkich skal. Dla pro‑Control producent wymienia Siemens lub Allen‑Bradley, iFix, DeltaV, Lucullus PIMS i opcjonalny serwer OPC. Ostateczną platformę ustala się z szafy i backupu.
pH i polarograficzny DO są montowane w DN25 w dolnej ścianie, temperatura korzysta z Pt100, a piana i poziom z sensorów konduktometrycznych; poziom może też pochodzić z load cells. Regulacja łączy pompy, MFC/rotametry, napęd i płaszcz.
Źródła
- karta produktu Getinge.
- oficjalna karta platformy Pro-Control.
- Getinge — BioBench, BioPilot i BioProduction brochure.
- Getinge — oficjalna karta pro-Control.
- Getinge — oficjalna karta kompletnych systemów BioBundle.
- Getinge — portfolio bioprocesowe Applikon.
Źródła sieciowe sprawdzono 2026-09-09. Parametry rodziny przenoszono wyłącznie tam, gdzie oficjalna tabela lub karta obejmuje wskazany model; elementy automatyki pozostawiono zależne od konfiguracji, jeśli producent oferuje więcej niż jedną platformę.
