Getinge / Applikon BioPilot 130 L Cell

BioPilot 130 L Cell jest największym bieżącym wariantem BioPilot dla hodowli komórkowej. Ma 130 L objętości całkowitej, pracuje w zakresie 21–100 L i zachowuje geometrię H/D 1,5 całkowicie oraz 1,0 roboczo. Magnetyczne mieszadło jest montowane od góry, z limitem końcówki 1 m/s.

BioPilot na stalowym skidzie. Źródło obrazu: www.getinge.com.

Parametry i segment

Zakres do 100 L roboczo lokuje model w seed train i małej produkcji. Microbial 140 osiąga podobną pojemność roboczą, ale ma H/D 3,0/2,2 i limit prędkości końcówki 3 m/s.

Proces i konstrukcja

Stal 316L i powierzchnia Ra <0,4 µm mają wspierać czyszczenie, SIP i ograniczenie biofilmu.

Wirniki Rushtona lub marine mają 0,3–0,5 średnicy naczynia.

pH, DO i Pt100 są montowane w portach DN25 dolnej ściany.

Znaczenie skali 100 L

BioPilot 130 L Cell ma 21–100 L roboczo i jest największym bieżącym naczyniem linii Cell.

Zakres nakłada się z Cell 60 w 21–40 L, co umożliwia kontrolowany transfer; vessel i bezwładność cieplna są inne.

Maksimum 100 L jest identyczne jak dla Microbial 140; geometria i limit różnią się radykalnie. Cell 130 ma H/D 1,5/1,0 oraz 1 m/s; Microbial 140 ma 3,0/2,2 i 3 m/s.

Geometria Cell i ograniczenie ścinania

Krótsza geometria H/D 1,5 całkowicie i 1,0 roboczo jest typowa dla tej linii. Limit końcówki 1 m/s chroni przed intensywnością przewidzianą dla fermentacji mikrobiologicznej; nie gwarantuje tolerancji każdej linii komórkowej.

Praca przy 21 i 100 L daje inne wysokości cieczy, headspace i wymianę gazową.

Top-mounted magnetic drive

Napęd magnetyczny jest montowany od góry. Ewidencja obejmuje silnik, falownik, sprzęgło, wirnik oraz firmware napędu.

Wirniki i scale-up

Rushton lub marine o średnicy 0,3–0,5 D są konfiguracjami projektowymi.

Sparger, overlay i kaskada DO

Próba I/O fizycznie potwierdza gaz.

Parametry PID, kolejność oraz limit 1 m/s są wersjonowane.

Płaszcz i bilans cieplny

Pt100 w DN25 zasila regulator temperatury.

pH, DO i jakość toru

Klasyczne pH 12 mm i polarograficzny DO 12 mm w DN25 mapuje się od portu przez transmitter i I/O do tagu.

Foam, level i load cells

Rzeczywistą opcję ustala BOM.

Ochrona przed profilem Microbial 140

Chronione parametry obejmują H/D, średnicę wirnika, sparger, limity, mapping i skale analogów.

OPC, Lucullus i prawa zapisu

Źródło polecenia i arbitraż HMI/PIMS/DCS są jawne.

Granice seed train i downstream

Zaufanie wyłącznie do jednego historianu jest niewystarczające, jeśli oba systemy korzystają ze wspólnego źródła tagów albo receptury.

Dokładne wykonanie BioPilot Cell 130 L

Oficjalna tabela podaje objętość całkowitą 130 l, zakres roboczy 21–100 l, H/D 1,5 dla całkowitej i 1,0 dla roboczej oraz maksymalną tip speed 1 m/s. Warianty Cell są szersze i ograniczone do 1 m/s, a Microbial mają H/D 3,0 i dopuszczają 3 m/s.

Naczynie i elementy kontaktujące się z procesem wykonano ze stali 316L z elektropolerowaną powierzchnią Ra poniżej 0,4 µm. Układ jest SIP, ma otwartą ramę i magnetycznie sprzężony napęd montowany u góry lub u dołu zależnie od wykonania.

Impellery Rushton lub marine mają średnicę około 0,3–0,5 średnicy zbiornika. Dostępne są spargery porous, L i ring, overlay, wodny exhaust condenser, resterilizowalny sample system w DN25 i dolny bellows drain. Dodatki prowadzą przez sterylizowalne push valves i resterilizowalne porty. Każdy zawór i pozycja musi znaleźć się w P&ID as-built.

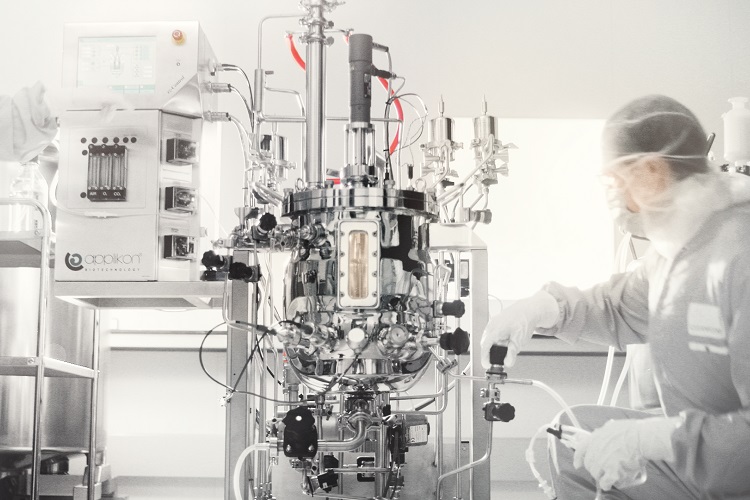

Oficjalny widok systemu BioPilot w otoczeniu procesowym. Źródło: https://www.getinge.com/int/products/applikon-biopilot/.

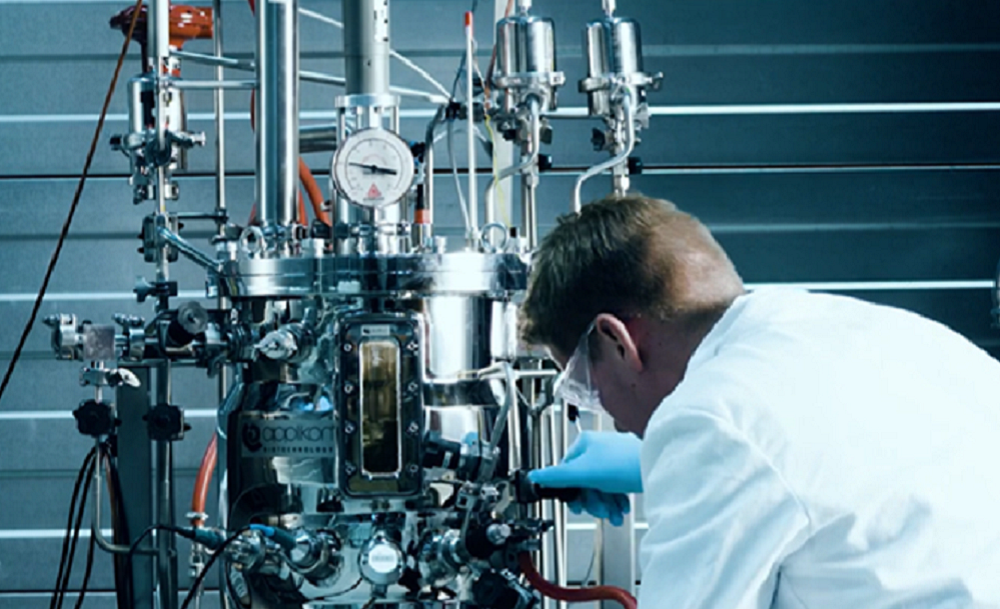

Widok obsługi stalowego systemu rodziny Applikon; dokładny model należy potwierdzić z tabliczki. Źródło: https://www.getinge.com/int/products/applikon-biopilot/.

Sterowanie, SIP i odbiór instalacji

BioPilot może współpracować z pro‑Control, ez2‑Control, V‑Control/DeltaV lub inną automatyką projektu. Publiczna karta nie przypisuje jednego CPU ani firmware do wszystkich skal. Dla pro‑Control producent wymienia Siemens lub Allen‑Bradley, iFix, DeltaV, Lucullus PIMS i opcjonalny serwer OPC. Ostateczną platformę ustala się z szafy i backupu.

pH i polarograficzny DO są montowane w DN25 w dolnej ścianie, temperatura korzysta z Pt100, a piana i poziom z sensorów konduktometrycznych; poziom może też pochodzić z load cells. Regulacja łączy pompy, MFC/rotametry, napęd i płaszcz.

Źródła

• karta produktu Getinge.
• oficjalna karta platformy Pro-Control.
• Getinge — BioBench, BioPilot i BioProduction brochure.
• Getinge — oficjalna karta pro-Control.
• Getinge — oficjalna karta kompletnych systemów BioBundle.
• Getinge — portfolio bioprocesowe Applikon.

Źródła sieciowe sprawdzono 2026-09-09. Parametry rodziny przenoszono wyłącznie tam, gdzie oficjalna tabela lub karta obejmuje wskazany model; elementy automatyki pozostawiono zależne od konfiguracji, jeśli producent oferuje więcej niż jedną platformę.
