Eppendorf DASGIP Parallel Bioreactor System — rodzina

DASGIP Parallel Bioreactor System jest modułową platformą do równoległego sterowania maksymalnie 16 bioreaktorami laboratoryjnymi. Obejmuje konfiguracje do hodowli komórek i fermentacji mikrobiologicznej, szkło oraz single-use, objętości robocze 200 mL–1,8 L, komputer procesowy z DASware i wyspecjalizowane moduły Bioblock, MX, MP, EGC, OD oraz GA. Konfiguracje różnią się napędem, gazowaniem, logiką DO i przeznaczeniem.

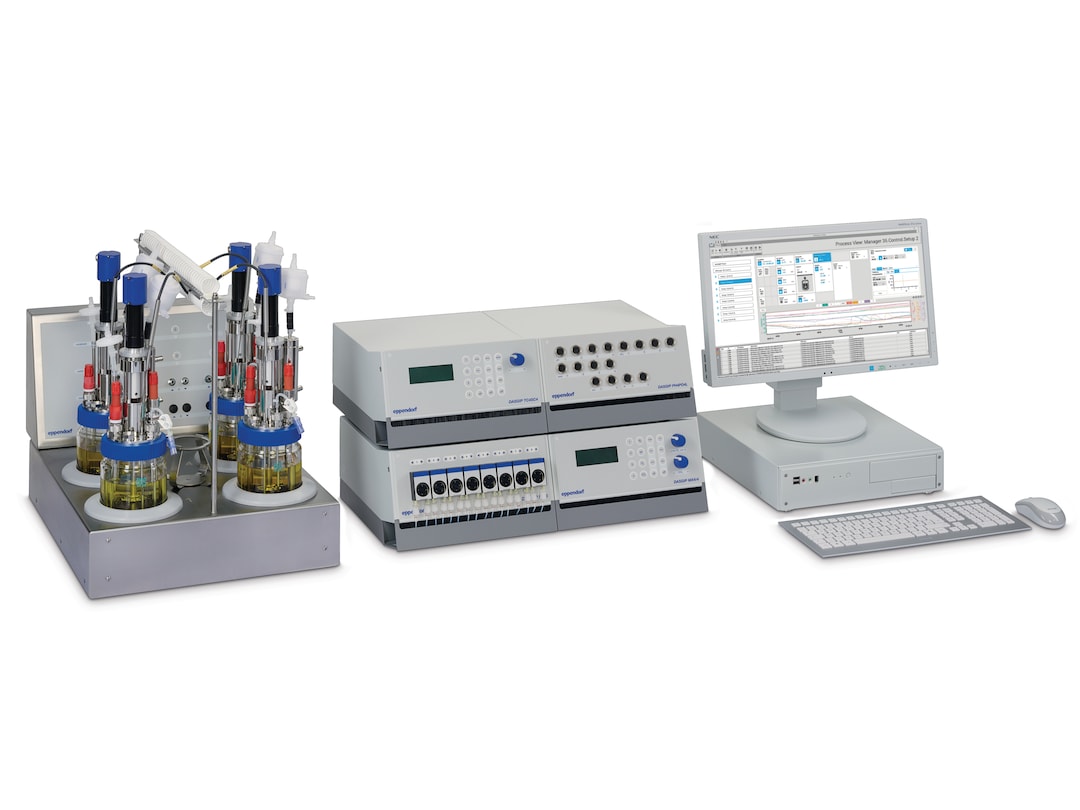

DASGIP Parallel Bioreactor System do mikrobiologii z Bioblock. Źródło obrazu: www.eppendorf.com.

Identyfikacja i status

Bieżąca polska karta produktu pokazuje dziesięć pozycji: cell culture glass 4/8/12/16, cell culture single-use 4/8/12/16 oraz microbial glass 4/8. Oficjalne broszury z kwietnia 2022 r. opisują także microbial glass 16 i microbial single-use 4/8/16.

Liczby 4/8/12/16 są grupowane w obrębie konfiguracji, jeżeli powielają ten sam tor.

Porównanie konfiguracji

Istnieje istotna rozbieżność pH: angielska broszura cell culture z 2022 r. mówi CO2/base, a bieżąca polska tabela dla rodziny wyświetla kwas i/lub zasada w obu kolumnach. Konkretny BOM pomp/gazów i logika DASware są rozstrzygające.

SKU i ceny bieżącej karty

To odczyt maszynowego pola strony, nie oferta. Wysoka wartość i możliwość 16 procesów plasują system w segmencie zaawansowanego laboratoryjnego rozwoju procesu.

Broszury podają dodatkowo 76DG16MBBB oraz 76DG04MBSU, 76DG08MBSU, 76DG16MBSU.

Wymiary, masa i energia

Czterostanowiskowa konfiguracja bez komputera procesowego ma około 140 × 70 × 53 cm. Bieżąca tabela podaje dla cell culture 78 kg z Bioblock / 60 kg bez, a dla microbial 96 kg / 78 kg bez.

Typowy pobór mocy dla 4-fold:

Instalacja 16-fold zajmuje znacząco więcej przestrzeni niż DASbox i tworzy wspólną domenę zasilania/komunikacji.

Modułowa architektura

DASGIP buduje funkcje z modułów. Oficjalne materiały identyfikują:

• Bioblock — grupowa termoregulacja i stanowiska naczyń; - MX4/4 — TMFC dla cell culture, do 50 sL/h; - MX4/4H — wysokoprzepływowe gazowanie microbial, do 250 sL/h; - MP8 — precyzyjne, niższe zakresy pomp; - MP4 — wyższe przepływy do 5 L/h; - EGC4 — bezcieczowa kondensacja wydechu Peltiera; - OD4 — równoległy pomiar optical density; - GA4 — analiza O2/CO2 w gazie wylotowym; - komputer procesowy z DASware control.

Każdy moduł jest osobnym aktywem: model, serial, hardware revision, firmware, pozycja, cztery przypisane reaktory i interfejs komunikacyjny.

Komputer procesowy i DASware

Interfejsem użytkownika jest komputer procesowy z monitorem.

Równoległość i blast radius

Zalecane jest trwałe ID modułu i portu.

Każda zamiana naczynia aktualizuje mapping i audit trail.

Napędy i mieszadła

Cell culture standardowo używa pitched-blade i 30–1250 rpm, z opcją 100–1600 rpm. Microbial standardowo ma Rushton i 100–1600 rpm, z opcją 30–1250 rpm.

Vessel profile wiąże impeller, drive model, kierunek, min/max, rate-of-change, working volume i wymagania shear.

Bioblock i temperatura

Ogrzewanie/chłodzenie jest zintegrowane w DASGIP Bioblock; dodatkowe cooling fingers są opcjonalne. Zakres jest opisany jako od 5 K powyżej temperatury czynnika chłodniczego do 99°C, z zastrzeżeniem warunków procesu.

Górny limit urządzenia i limit procesu to różne wartości.

Gazowanie cell culture

MX4/4 oferuje typowo 0,1–50 sL/h i CO2 do 40 sL/h. Kaskada DO obejmuje O2 concentration oraz gas flow.

CO2 uczestniczy w regulacji pH w konfiguracji opisanej broszurą.

Gazowanie microbial

MX4/4H osiąga 0,5–250 sL/h, a CO2 do 150 sL/h. Karta dopuszcza TMFC lub rotametr, więc nie każda instalacja ma ten sam poziom automatyzacji.

Pompy MP8 i MP4

Zakres do 5 L/h jest znaczący przy naczyniu 200 mL–1,8 L.

Sensory, redox i piana

System obsługuje standardowe sensory pH/DO i level/foam; w microbial również opcjonalny ORP.

Każdy sensor ma manufacturer, model, serial, digital/analog interface, calibration, range, firmware (jeżeli cyfrowy) i port.

OD4 i GA4

OD4 umożliwia równoległy pomiar absorbance i korelację z OD600/cell dry weight.

GA4 mierzy exhaust O2/CO2 i pozwala obliczać OTR, CTR oraz RQ. EGC4 lub chłodzenie wodne ogranicza kondensację.

DASware analyze, PAT i systemy nadrzędne

Producent przewiduje integrację z nutrient analyzers, MS, Raman, control units i supervisory process control systems.

Każdy driver/gateway i każde urządzenie PAT jest osobnym aktywem.

Bioprocess Autosampler

Karta pokazuje integrację DASGIP z Bioprocess Autosampler, w tym dual-head dla dwóch systemów.

Remote access i chmura

Broszury mówią o remote access przez DASware.

Porty, konta i domyślne hasła

Rozpoznanie rozpoczyna się od instrukcji instalacyjnej, konfiguracji PC i switcha, ARP/DHCP oraz pasywnego capture.

Wyniki pełnego researchu Eppendorf i New Brunswick

Model i platforma

Karta opisuje Eppendorf DASGIP Parallel Bioreactor System — rodzina. Udokumentowana skala: 0,2–1,8 L, do 16 równoległych naczyń. DASware control jest platformą SCADA dla DASbox i DASGIP. Materiały wersji 6 pokazują logowanie, równoległy Process View, trendy i edytor skryptów; system może monitorować i sterować maksymalnie 24 bioreaktorami.

Naczynie procesowe, control station, komputer z oprogramowaniem oraz integracja nadrzędna są osobnymi warstwami. Przejęcie marki New Brunswick przez Eppendorf nie zmieniło automatycznie elektroniki ani oprogramowania historycznych BioFlo.

Udokumentowane oprogramowanie

DASware control 6 jest oferowany jako SCADA dla DASbox i DASGIP. DASware connect przedstawia integrację systemu bioprocesowego z klientem zewnętrznym przez OPC. BioCommand pozostaje odrębną platformą właściwą dla wielu starszych urządzeń New Brunswick.

Oficjalny ekran logowania DASware control 6; nie jest lokalnym HMI historycznego New Brunswick.

Oficjalny Process View i trendy DASware control 6.

Oficjalny diagram warstwy integracyjnej DASware connect.

Dodatkowy materiał ilustracyjny
