Cytiva Xcellerex XDR-500

Xcellerex XDR-500 jest produkcyjnym bioreaktorem jednorazowym do hodowli komórkowej w zakresie 100–500 L. Współdzieli automatykę X-Station z rodziną XDR, lecz ma własny vessel, worki ReadyKleer, charakterystykę mieszania i wymagania instalacyjne. Jest zarazem największym modelem, który Cytiva wymienia jako standardowo integrowany z Xcellerex Automated Perfusion System.

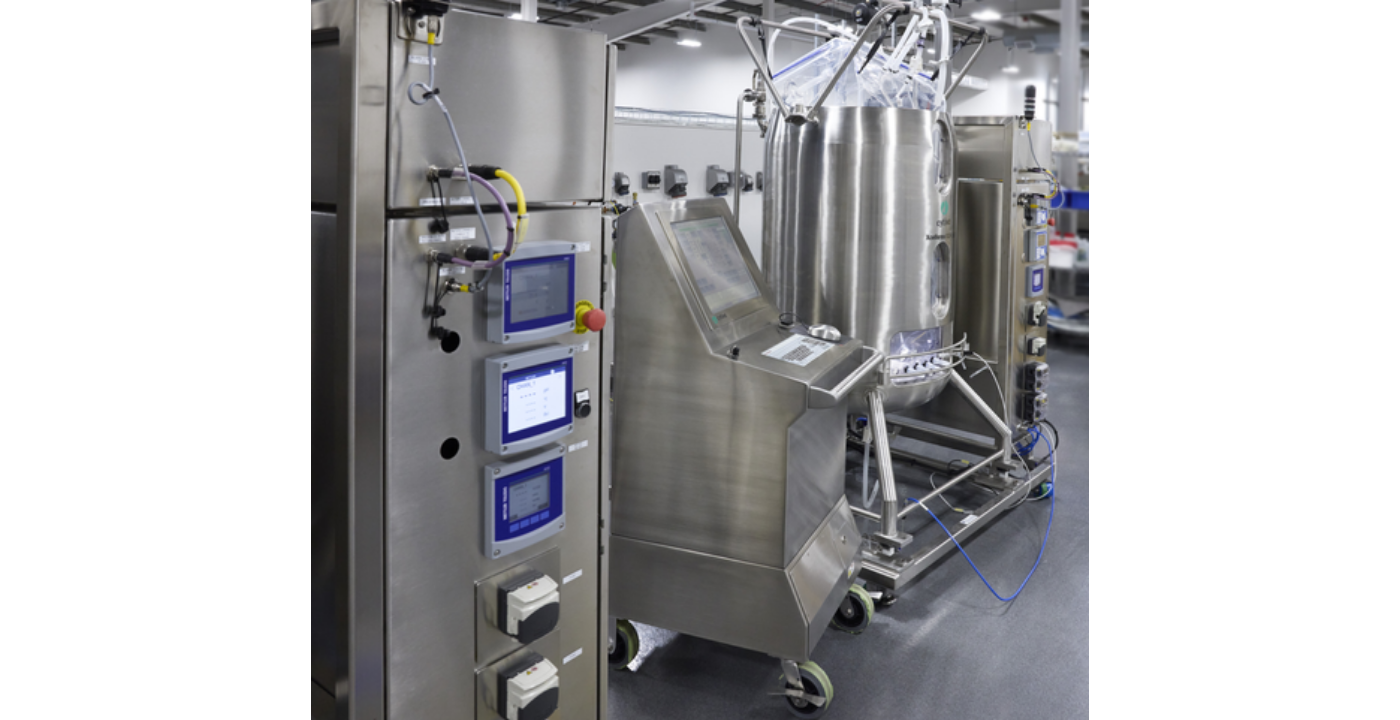

Źródło: oficjalna karta produktu Cytiva XDR-50–2000, obraz podpisany „Xcellerex XDR-500 in facility”.

Najważniejsze dane

Identyfikacja modelu i generacji

W dokumentach i na rynku występują nazwy Xcellerex XDR-500, GE Xcellerex XDR-500, GE Healthcare XDR-500 i Cytiva XDR-500. Rebranding nie wystarcza do datowania hardware. Numer seryjny, rok, diagram elektryczny i komplet dokumentacji są pewniejsze niż logo na drzwiach.

Nowszy Xcellerex X-platform X-500 ma numer 29722351, odmienną konstrukcję cabinet i worków z filmu Allegro, HMI 21,5 cala, kamerę IR piany oraz wybór PlantPAx albo DeltaV. Jest odrębnym modelem od klasycznego XDR-500.

XDR-500 różni się również od XDR-200, XDR-1000 i XDR-2000. Dwie największe skale klasycznej rodziny mają półautomatyczny hoist i front-loading bag. XDR-500 nadal wymaga instalacji worka od góry. Fotografia cylindrycznego vessel bez tabliczki nie jest zatem wystarczającym dowodem exact-model.

Udokumentowany egzemplarz z 2016 r.

Galeria HealthStar przedstawia konkretną sztukę GE Healthcare Bio-Sciences Corp. o numerze seryjnym 29193605, wyprodukowaną w 2016 r. Ogłoszenie podaje stock number 1838-02; fotografia tabliczki pozwala odczytać parametry zasilania i obudowy. Ten zestaw jest cennym wzorcem rozpoznawczym, ale nie należy traktować go jako konfiguracji każdej dostawy.

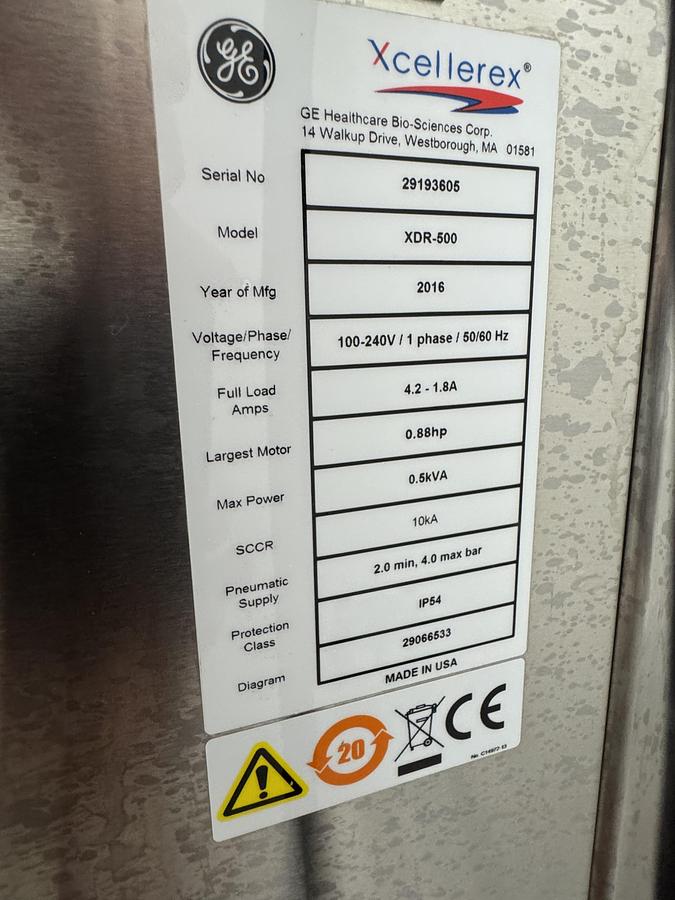

Źródło: HealthStar — used Xcellerex 500 L XDR-500, stock 1838-02, exact serial 29193605.

Parametr z tabliczki 29193605	Wartość
Model / rok	XDR-500 / 2016
Zasilanie	100–240 V, 1 faza, 50/60 Hz
Full-load current	4,2–1,8 A
Największy silnik	0,88 hp
Moc maksymalna	0,5 kVA
SCCR	10 kA
Zasilanie pneumatyczne	minimum 2,0 bar, maksimum 4,0 bar
Stopień ochrony	IP54
Numer diagramu	29066633
Miejsce produkcji	USA

Są to dane jednej tabliczki, prawdopodobnie dotyczące konkretnego modułu, a nie sumaryczne zapotrzebowanie X-Station, TCU i wszystkich akcesoriów. Projekt instalacji powinien opierać się na electrical drawings i utility matrix całego serialu.

Wymiary, masa i różnice rewizji

Bieżący data file CY11759 podaje 170 × 224 × 116 cm i 669 kg dla pustego XDR-500. Starsza instrukcja 29-0646-43 AA zawiera inną tabelę: 172 × 276 × 120 cm i 534 kg. Rozbieżności są zbyt duże, by uznać je za zaokrąglenie. Mogą wynikać z rewizji konstrukcji, innej granicy systemu albo sposobu pomiaru. W kartotece egzemplarza należy przechowywać obie wartości jako dane z różnych dokumentów i rozstrzygać na podstawie drawing przypisanego do serialu.

Starsza instrukcja wymaga dla XDR-500 co najmniej 272 cm wysokości pomieszczenia, 122 cm otworu drzwiowego i 1 m wolnej przestrzeni roboczej wokół jednostki podczas instalacji. Podłoże ma być równe, aby ciężar rozkładał się na koła. Do masy pustej dochodzi 500 L medium, worek, tubing i osprzęt; obciążenie oraz środek ciężkości trzeba liczyć dla stanu procesowego.

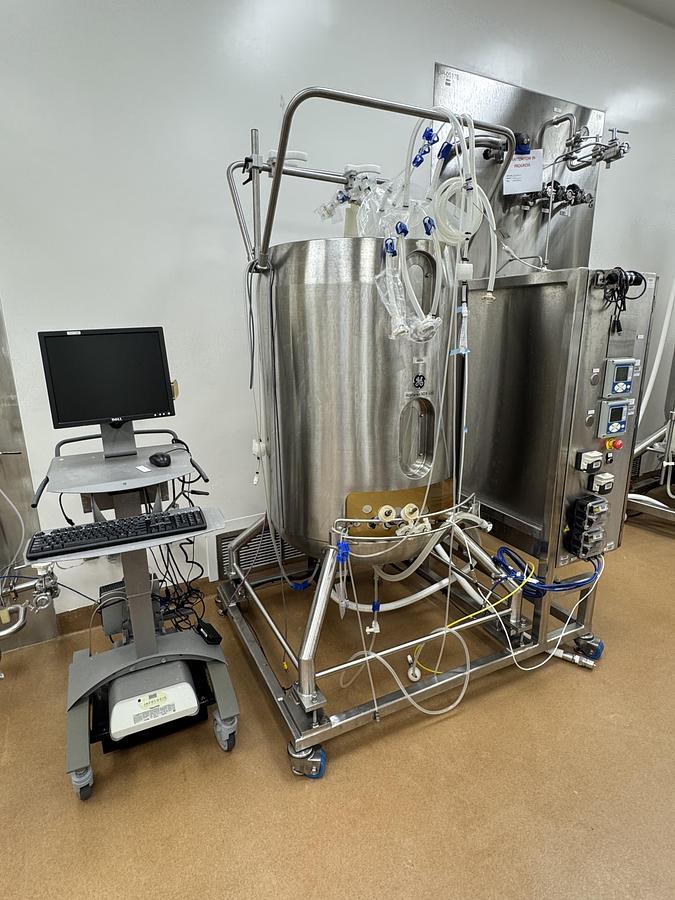

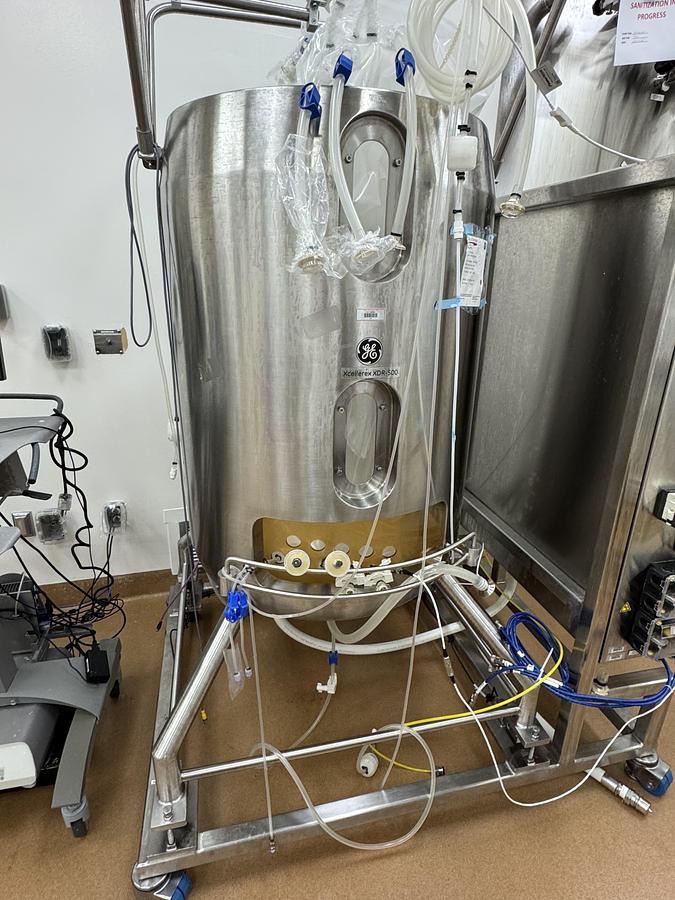

Źródło: HealthStar, exact XDR-500 serial 29193605. Kadr dokumentuje rzeczywistą kompletność zestawu, nie bieżący standard Cytiva.

Instalacja worka od góry

XDR-50, XDR-200 i XDR-500 wykorzystują top-loading bag installation i nie mają drzwi podpierających worek jak XDR-1000/2000. Instrukcja każe obniżyć i zablokować lift mieszadła, oczyścić i osuszyć ścianę vessel, zabezpieczyć okna akrylowe, wyjąć przednią część tubing managera i podporę sond, a następnie opuścić worek portami sond do przodu.

Woda pozostawiona na ścianie może zostać błędnie uznana za wyciek. Jest to istotne dla analizy alarmu: fotografia, wilgotność, test szczelności i historia instalacji worka mogą rozstrzygnąć, czy zdarzenie było awarią filmu, pozostałością po myciu czy błędnym odczytem.

Silne magnesy w podstawie systemu i impellerze worka są osobnym zagrożeniem dla osób z implantami medycznymi. Dla integralności procesu ważniejsze jest prawidłowe sprzęgnięcie. PLC może widzieć komendę i prędkość napędu, a mimo to nie dowodzić rzeczywistego ruchu cieczy przy źle osadzonym worku.

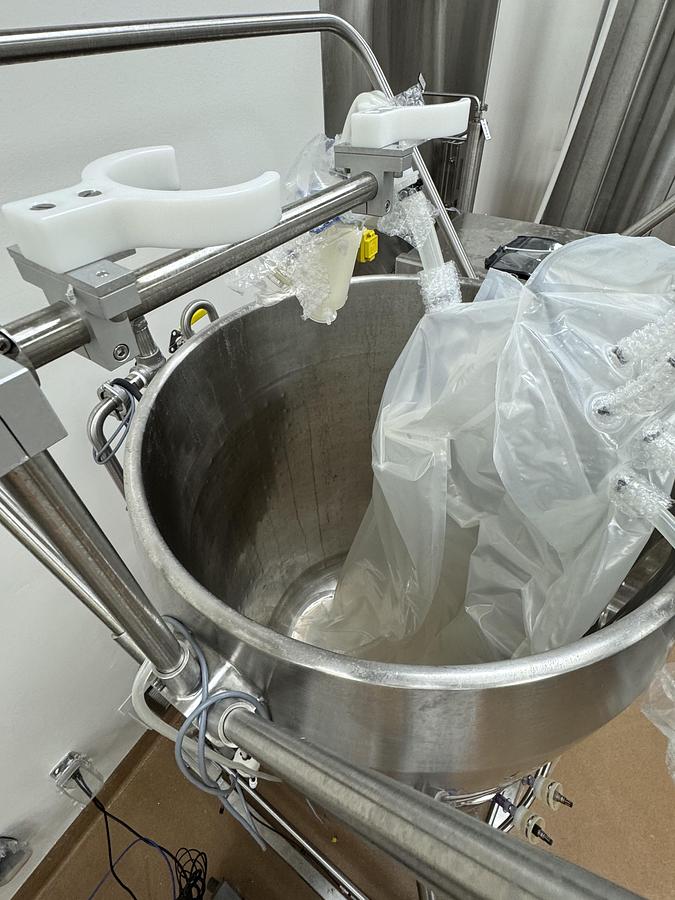

Źródło: HealthStar, galeria exact XDR-500 z 2016 r.. Widoczna otwarta górna część vessel i jednorazowy biocontainer.

Worki ReadyKleer i spargery

Bieżąca standardowa konfiguracja cell-culture ma dwa warianty ReadyKleer Pro: 29713201 ze złączami AseptiQuik oraz 29712669 ze złączami ReadyMate. Oba mają porty dodatków, overlay z sensorem ciśnienia, sample, termowell, harvest, exhaust, wtórny sparger i sześć portów sensorowych.

W standardowym Pro cztery dyski 20 µm znajdują się w pozycjach 1, 3, 5 i 7; pozycje 2, 4, 6 i 8 są zaślepione. Linia E prowadzi overlay i czujnik ciśnienia, N — wtórny sparger, O — harvest, P — exhaust z filtrem 0,2 µm, a T/U są dodatkowymi portami sensorów. Różnica AseptiQuik/ReadyMate dotyczy terminalnych złączy linii cieczowych i musi być zgodna z resztą ścieżki produktu.

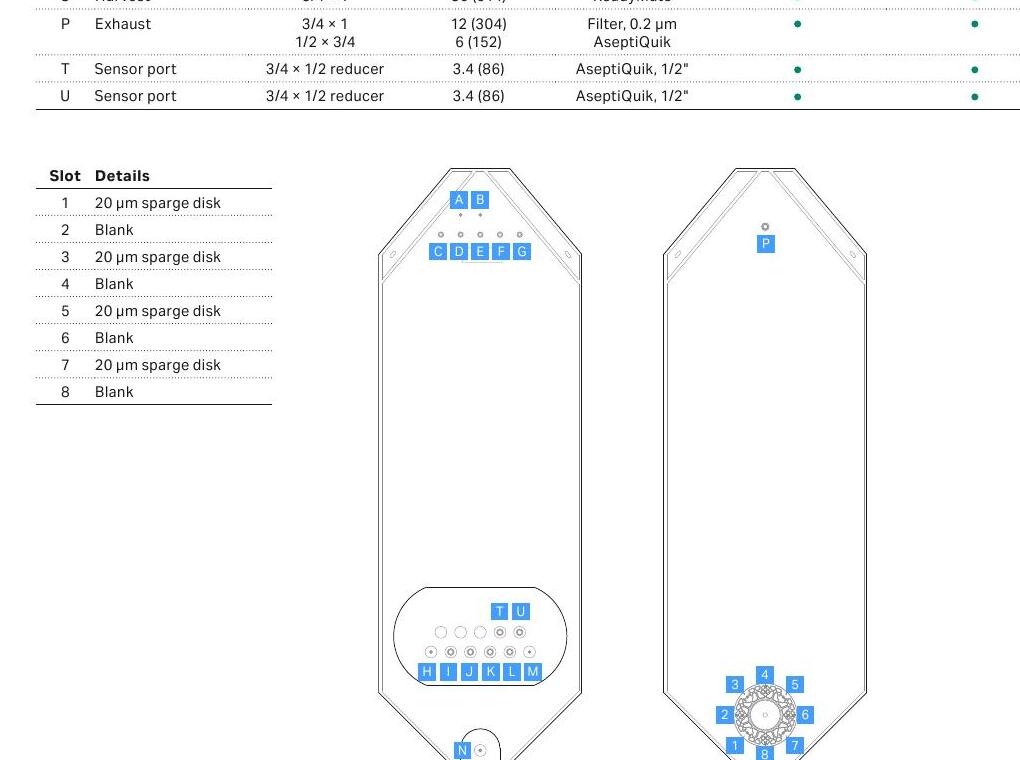

Źródło: Cytiva XDR-50–2000 data file CY11759, strona exact XDR-500 z numerami 29713201 i 29712669. Kadr nie zastępuje kontrolowanego bag drawing.

Starsza charakterystyka engineering używa worka XDA-500 Pro 888-0070-C z trzylopatkowym impellerem i ośmioma aktywnymi dyskami 2 µm. To inny układ niż bieżący ReadyKleer Pro z czterema aktywnymi dyskami. Wyników kLa nie wolno stosować bez sprawdzenia, czy proces ma ten sam sparger i worek.

Warstwa kontaktowa rodziny jest wykonana z ULDPE zgodnego z USP Class VI, a producent deklaruje zgodność z USP 85 LAL. Custom Bag może zmieniać tubing, długości, filtry, złącza i spargery. Etykieta, lot, rewizja drawing i certificate of conformity mają większą wartość niż ogólna nazwa ReadyKleer.

Mieszadło i charakterystyka exact XDR-500

Standardowa tabela przypisuje XDR-500 mieszadło M40e z trzema łopatami po 40°. W badaniu engineering średnica impellera wynosiła 0,264 m, a stała momentu napędu 2,04 Nm/A ±10%. Kierunek przeciwny do wskazówek zegara zapewniał przepływ ku górze. Dane te są znacznie lepszym punktem odniesienia niż interpolacja z innego modelu.

Badanie czasu mieszania wykonano przy 100, 300 i 500 L oraz 30, 115 i 200 rpm, w 37°C. Tm95 mierzono po skoku pH w dziewięciu pozycjach przy 500 L, z odpowiednim ograniczeniem liczby sond przy mniejszych objętościach. Najkrótszy wynik wyniósł 12 s przy 100 L i 200 rpm; najdłuższy 192 s przy 500 L i 30 rpm. Są to wyniki dla PBS i opisanej metody, nie gwarantowane limity każdego medium.

KLa badano przy 100/300/500 L, 40/120/200 rpm i 1/10,5/20 L/min powietrza z ośmioma dyskami 2 µm. Zmierzone wartości mieściły się w 4,3–72,8 h⁻¹. Dodatkowa estymacja dla 500 L, 200 rpm i 30 L/min dała około 40 h⁻¹. Wzrost objętości obniżał kLa, a wzrost obrotów i przepływu powietrza go zwiększał.

Przy 500 L i gazowaniu 10 L/min stosunek Pg/P0 wynosił średnio 0,88. Powyżej 130 rpm power number stabilizował się w pobliżu 0,98. Te liczby pozwalają kontrolować spójność raportów scale-up, ale tylko przy zgodnej geometrii i właściwościach medium.

Ogrzewanie i chłodzenie

W badaniu użyto chłodzonej powietrzem TCU o 9 kW grzania i 1,5 HP chłodzenia. Testowano przejścia 5→20°C, 20→37°C, 5→37°C oraz 37→5°C, 37→20°C i 20→5°C dla trzech objętości. Ogrzewanie 5→20°C trwało poniżej 1,5 h w każdym testowanym wolumenie. Najdłuższe było chłodzenie 37→5°C: około 3–7 h zależnie od objętości.

Starsza instrukcja podaje objętość napełnienia płaszcza XDR-500 równą 18 L. Dla pracy 15–50°C zaleca wodę destylowaną; poniżej 15°C potrzebny jest antifreeze. Podany przykład mieszaniny dla temperatur do −15°C obejmuje 10% OptiShield Plus, 50% glikolu propylenowego i 40% wody destylowanej. Skład należy potwierdzić z instrukcją konkretnej TCU i wymaganiami zakładu.

TCU może być autonomiczna albo wykorzystywać zakładową wodę lodową lub glikol.

Sensory, MFC i pompy

Standard obejmuje po dwie sondy pH i DO, jednorazowy sensor ciśnienia, RTD w thermowellu i cztery load cells. Opcjonalny tor rozpuszczonego CO2 może być wewnętrzny lub zewnętrzny i korzysta z dedykowanego transmitera. Dwa kanały pH/DO są wartościowe tylko wtedy, gdy logika rejestruje oba, rozróżnia aktywny kanał i zachowuje kalibracje.

Cztery MFC są standardem, a dwa kolejne opcją. Konfiguracja może obsługiwać air, O2, CO2, N2, overlay i kilka elementów sparger. Dla każdego toru należy związać fizyczny gaz, tag, zakres, jednostkę, współczynnik konwersji, adres PROFIBUS, zawór i świadectwo kalibracji. Błędne mapowanie może dawać poprawny procent na HMI przy niewłaściwym gazie.

W I/O cabinet mieszczą się do czterech pomp. On/off używa głowicy Watson-Marlow 114, a variable-speed — 313 lub 520. Starsza instrukcja podaje przykładowe maksima: seria 313 do 100 rpm w normal i 360 rpm w high-flow, z przepływami do 0,5 lub 1,75 L/min; seria 520 do 190/360 rpm i 2,85/5,4 L/min. Zewnętrzna seria 620 w tej instrukcji osiąga 250 rpm i 16,8 L/min. Bieżący data file wymienia zewnętrzne 530/630/730, co ponownie wskazuje na różnice generacji.

X-Station i rozdzielenie szaf

Platforma rozdziela gas management od AC power, pomp i transmitterów w dwóch szafach 304 SS. Zmniejsza to sprzężenia funkcjonalne, ale zwiększa liczbę kabli, adresów i punktów serwisowych. Dokumentacja as-built powinna pokazywać każdy przewód pomiędzy vessel, gas cabinet, I/O cabinet, X-Station, TCU i urządzeniami zewnętrznymi.

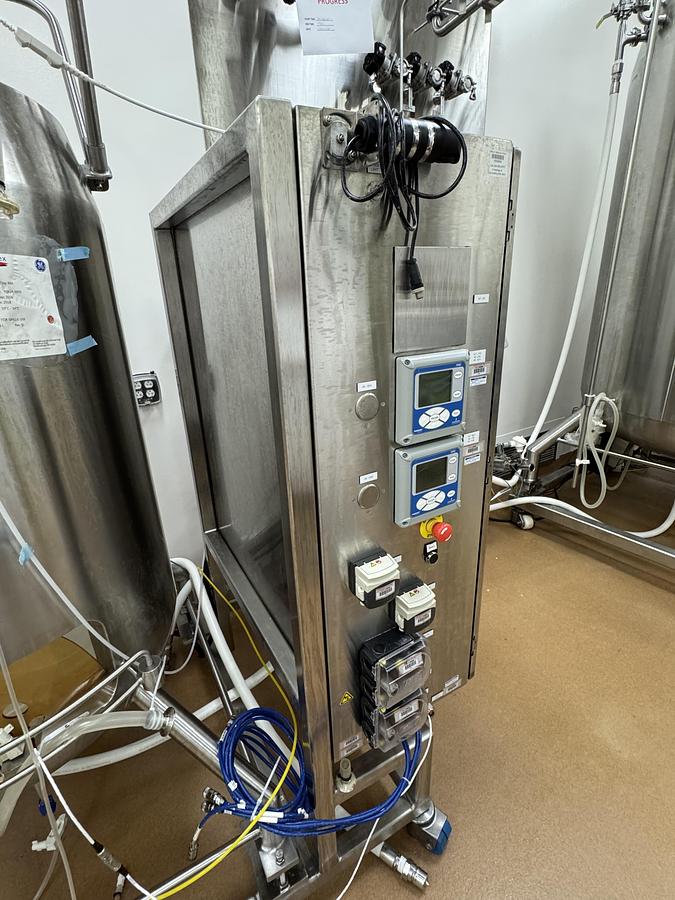

Źródło: HealthStar, exact XDR-500 serial 29193605. Widoczne interfejsy, transmittery i strefa pomp.

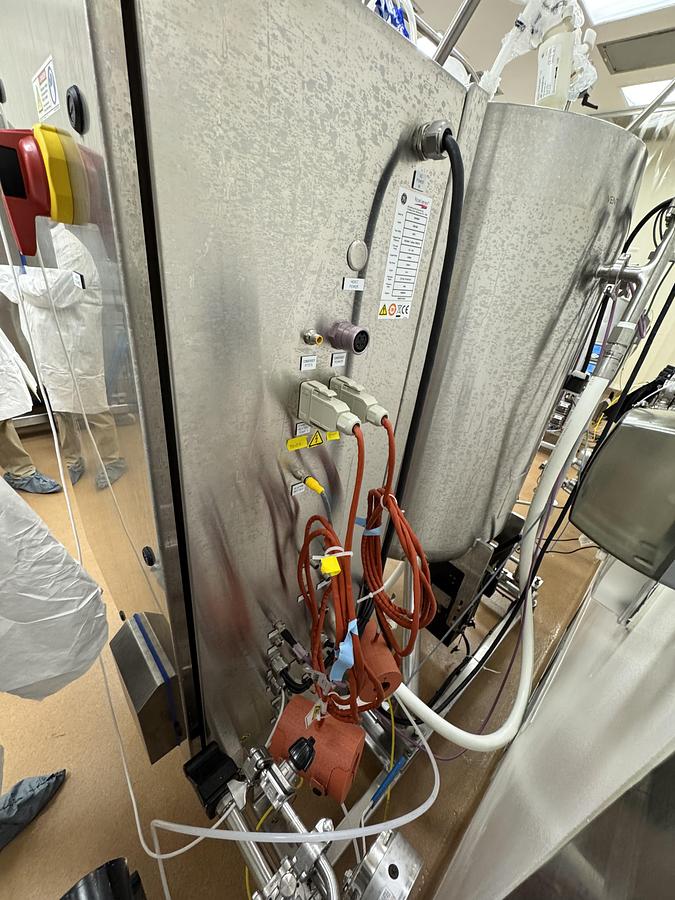

Źródło: HealthStar, exact XDR-500 serial 29193605. Kadr pomaga odtworzyć granicę kablową konkretnej rewizji.

X-Station zawiera skalowalny Rockwell/Allen-Bradley PLC/PAC i komputer klasy serwerowej dla HMI oraz historian. Konsola ma ekran 19 cali, klawiaturę i mysz do środowiska wash-down oraz UPS. Bieżąca tabela podaje 601 × 1466 × 798 mm i 146 kg. Jedna X-Station może sterować maksymalnie czterema reaktorami, dlatego kompromitacja wspólnej konsoli może dotyczyć kilku jednostek.

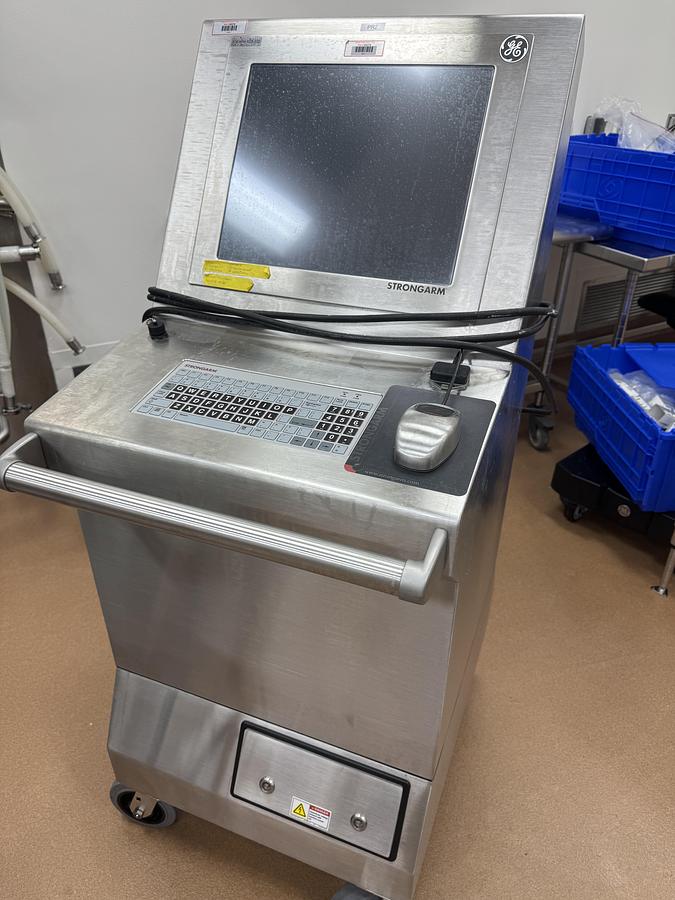

Źródło: HealthStar, galeria exact XDR-500. Fotografia pokazuje starszą konsolę GE/Wonderware; wersję software trzeba odczytać z systemu.

Warstwa HMI, historian i raporty

Bieżąca dokumentacja nazywa środowisko Figurate powered by AVEVA, wcześniej Wonderware. Aplikacja współpracuje z Allen-Bradley PLC/PAC, Windows Server i data historian. Publiczne źródła nie określają jednak buildów standardowego XDR-500. Starsza sztuka z 2016 r. może mieć zupełnie inną wersję Windows, Wonderware, SQL i driverów niż system po retrofit.

HMI pokazuje vessel, pompy, MFC, PV, SP, CV i totalizery. Mapping control wiąże pętle z elementami wykonawczymi, obsługuje split-range i lookup table. Setpoint table ma do 20 kroków. Alarmy obejmują HiHi/Hi/Lo/LoLo, deadband oraz major/minor deviation. Dostępne są PID faceplates, trendy, recipe manager, status platformy, raporty i ekran APS.

Raportowanie wykorzystuje makroaktywny workbook Excel; można łączyć dane procesu z alarm/event data i prezentować je tabelarycznie lub graficznie. Serwer ma narzędzia SQL do dalszych zapytań. Nowsza instrukcja rodziny używa katalogu C:\XDRReports\, ale ścieżka i format konkretnej starszej dostawy wymagają odczytu.

Elektronika, firmware i storage

Na zatrzymanym i zabezpieczonym systemie zbiera się:

• catalog number, series i firmware CPU PLC/PAC;
• numery wszystkich modułów I/O, komunikacyjnych i napędowych;
• wersję projektu i środowiska Studio 5000/RSLogix;
• model IPC/server, serial nośnika, SMART, partycje i hash obrazu;
• wersje Windows, AVEVA/Wonderware, historian, SQL, driverów i Figurate;
• ustawienia UPS, BIOS, boot order, portów USB i Ethernet;
• konfigurację MFC, pomp, transmitterów, wag i TCU;
• licencje, certyfikaty, konta usługowe i recovery media.

Sieć i wariant bez X-Station

PROFIBUS służy do komunikacji urządzeń i połączenia cabinet z X-Station. Ethernet zapewnia łączność lokalną i LAN. Producent dopuszcza bezpośrednie połączenie cabinet z automatyką Rockwell Automation, DeltaV albo Siemens, a także Figurate automation for DeltaV DCS. Takie wdrożenie może przenosić HMI, historian i konta do infrastruktury zakładowej.

Topologia powinna oddzielać urządzenia polowe, sterowanie, serwer/HMI, engineering oraz integracje z MES i historian. Zdalny dostęp dostawcy wymaga bramy, MFA, akceptacji czasowej i pełnego logu sesji. Pasywna obserwacja oraz eksport konfiguracji są bezpieczniejsze niż skanowanie prowadzącej batch instalacji.

Konta i funkcje cyberbezpieczeństwa

HMI używa trzech ról: Operator, Supervisor i Engineer; użytkownicy mają unikalne nazwy i hasła.

Cytiva deklaruje application execution control, który zezwala na uruchamianie tylko zarejestrowanych programów. Nieużywane USB i Ethernet mają fizyczne blokady. Skuteczność trzeba potwierdzić na danej stacji: odczytać wersję polityki allowlisting, listę wyjątków, prawa administracyjne, porty wewnątrz cabinet i procedurę aktualizacji.

Projekt wspiera środowiska wymagające 21 CFR Part 11 i GAMP 5, ale producent zaznacza, że klient musi wdrożyć procedury operacyjne. Audit trail, e-signature, polityka kont, synchronizacja czasu, retencja i change-control są dowodami wdrożenia; napis „Part 11 compliant” w tabeli nie jest samodzielnym certyfikatem.

CVE: profil zależny od wersji

Dla instalacji z AVEVA System Platform 2020 R2 P01 istotne są m.in. CVE-2021-32977/981/985, CVE-2021-33008/010 w AutoBuild, CVE-2021-32959/971/987/999 w SuiteLink, CVE-2021-38410 w Platform Common Services i CVE-2022-0835 dotyczące poświadczeń w pamięci lub dumpach. SuiteLink do 3.7.0 może podlegać CVE-2024-7113.

System Platform 2017 Update 2 i starsze należy sprawdzić pod kątem CVE-2019-6525. Obecność klienta AVEVA nie oznacza obecności podatnego AutoBuild, SuiteLink Server, PCS Portal albo IDE. Granice wersji i poprawki opisuje karta AVEVA System Platform.

Tak samo postępuje się z Rockwell, Windows, SQL, UPS i urządzeniami PROFIBUS. Nazwa producenta bez numeru katalogowego, firmware i aktywnej usługi nie wystarcza do przypisania CVE. W raporcie trzeba rozróżnić affected, not affected, component absent i version unknown.

Automated Perfusion System

APS integruje XDR-50, XDR-200 i XDR-500 z cell-retention TFF, pompami perfusion media, permeatu i bleed, sensorami ciśnienia/przepływu, wagami oraz automatycznym przełączaniem filtrów. System obsługuje skale poniżej 50 L do 500 L i korzysta ze wspólnego interfejsu oraz raportu batch.

Przy XDR-500 granica OT obejmuje pełny bilans masy feed/harvest/bleed, TMP i delta-P, stan zaworów, prędkości pomp, flow quality i logikę przełączania dwóch filtrów. Awaria jednego sensora nie może pozostać zamaskowana last-good-value bez flagi jakości. Po utracie łączności procedura musi określać, czy perfuzja zatrzymuje się, utrzymuje ostatnią wartość czy przechodzi do ograniczonego trybu.

Udokumentowany proces 500 L

Cytiva opisała fed-batch CHO w XDR-500 jako część pełnego procesu mAb. W wynikach dla 500 L podano 97% viability przy harvest, titer 4,6 g/L, maksymalną VCD 48 × 10⁶ komórek/mL i turbidity 3385 FNU. Wcześniejsze zdanie na tej samej stronie używa jednostki g/mL; tabela wyników i porównanie ze skalą 50 L wskazują, że poprawną jednostką jest g/L. Karta zachowuje tę korektę jawnie, zamiast powielać oczywistą niespójność redakcyjną.

Proces downstream otrzymał 407,2 kg wsadu do filtracji wirusowej i 407,4 kg filtratu, z titer 3,7 g/L. TFF przy 500 L działało na membranie Delta 30 kDa 2,5 m², TMP 1,5 bar i recyrkulacji 15 L/min. Te dane pokazują zależności między XDR-500 a filtracją i UNICORN, ale nie są parametrami sterownika bioreaktora.

Pakiet dowodowy i test odtworzenia

Pełny pakiet obejmuje obraz nośnika, eksport PLC, Galaxy/HMI, historian, bazy SQL, raporty, receptury, mapping, alarmy, konfiguracje urządzeń, licencje, certyfikaty i dokumentację as-built. Każdy element otrzymuje hash, czas UTC, operatora i metodę pozyskania. Jawne hasła i tokeny powinny trafić do kontrolowanego sejfu, nie do publicznej karty.

Restore należy testować na odseparowanym stanowisku. Odtworzenie obrazu Windows bez projektu PLC, licencji i historian nie jest sukcesem. Po recovery sprawdza się komunikację PROFIBUS, wszystkie kanały analogowe, kierunki pomp, mapping gazów, alarmy, receptury, czas, raporty, UPS i zachowanie po utracie łącza — na wodzie lub innym bezpiecznym medium.

Rynek wtórny i kompletność

Nowy XDR-500 należy do segmentu P5 i jest wyceniany projektowo; ogłoszenie HealthStar również nie podaje ceny. Zakres projektu obejmuje X-Station, cabinet, TCU, licencje, sondy, pompy, MFC, APS, dokumentację IQ/OQ i zgodne worki.

Źródło: HealthStar, exact XDR-500 serial 29193605. Fotografia dokumentuje stan rzeczywistego egzemplarza z 2016 r.

Luki publicznej dokumentacji

Te różnice nie są pretekstem do uśredniania. Są sygnałem, że numer seryjny, diagram 29066633 w egzemplarzu z 2016 r., Configuration Specification i natywne eksporty muszą stanowić jeden rekord. Dane rodziny pomagają zaplanować oględziny, lecz nie zastępują danych as-built.
