- Producent urządzenia / marka
- Cytiva
- Grupa katalogowa
- Cytiva / Pall / GE Healthcare Life Sciences
- Rodzaj pozycji
- nowy / konfigurowalny produkt producenta
- Model / rodzina
- Xcellerex XDR-10
- Typ rekordu
- laboratoryjny jednorazowy bioreaktor mieszadłowy
- SKU / numer katalogowy
- worki 29041068 / 29041069; ReadyKleer 29713144 / 29713147
- Skala
- 4,5–10 L roboczo
- Architektura sterowania
- C9 — Architektura hybrydowa albo otwarta integracja
- Ryzyko rebrandingu
- wysokie — Xcellerex XDR-10 należy do udokumentowanej ciągłości Xcellerex → GE Healthcare → Cytiva; oficjalna zmiana marki zachowywała specyfikacje i numery części, dlatego sama nazwa handlowa nie identyfikuje epoki ani rewizji.Podstawa: manufacturer-family; sprawdzono: 2026-09-07
- Niepewność BOM
- wysoka — Xcellerex XDR-10 występuje z różnymi BPC, opcjami skidu i generacjami X-Station/modernizacji oraz automatyką Allen-Bradley i oprogramowaniem Wonderware/AVEVA; exact PLC, IPC, Windows, SQL, firmware i sieć są as-built.Podstawa: exact-manual; sprawdzono: 2026-09-07
- Powiązane modele i konfiguracje
- Cytiva Xcellerex XDR-50
Indeks danych technicznych
Parametry urządzenia i wariantów
Temperatura i termostatowanie
| Parametr | Wartość |
|---|---|
| Temperatura | dwie maty grzejne |
Interfejsy, sieć i protokoły
| Parametr | Wartość |
|---|---|
| Protokół | PROFIBUS |
| Interfejs fizyczny | Ethernet |
| Interfejs fizyczny | USB |
Parametry fizyczne i zasilanie
| Parametr | Wartość |
|---|---|
| Masa | opcjonalna waga stołowa |
Pozostałe potwierdzone parametry
| Parametr | Wartość |
|---|---|
| Objętość | 4,5–10 L, turndown 2,2:1 |
| Naczynie | biały akryl, średnica wewnętrzna 8 cali |
| Geometria | H/D 1,5 |
| Mieszanie | dolny napęd magnetyczny, M40E, trzy łopaty 40° |
| Zakres badania | 40–360 rpm |
| pH/DO | po jednym standardowym kanale |
| Gazy | cztery MFC, opcjonalnie dwa dalsze |
| Pompy | trzy wewnętrzne, opcjonalnie czwarta; do dwóch zewnętrznych |
| Sterowanie | Allen-Bradley/Rockwell, HMI/historian AVEVA, laptop |
| Magistrale | PROFIBUS i Ethernet w architekturze rodziny |
| Sprzęt i komponent | vessel: biały akryl, 8 cali |
| Sprzęt i komponent | M40E: trzy łopaty 40° |
| Sprzęt i komponent | dwie maty grzejne |
| Sprzęt i komponent | opcjonalna waga stołowa |
| Sprzęt i komponent | Allen-Bradley + laptop |
| Oprogramowanie lub tryb | AVEVA Solutions HMI/historian — bieżące nazewnictwo dokumentu |
| Oprogramowanie lub tryb | Wonderware — nazwa spotykana w starszych materiałach |
| Oprogramowanie lub tryb | dokładna wersja zależna od dostawy |
| Sprzęt i komponent | zakres karty: stołowy XDR 10 l z Master/Max, własną instrukcją 29-0645-86 i architekturą inną niż duże XDR |
| Sprzęt i komponent | naczynie/holder, disposable, napęd, I/O, OIT i stacja serwerowa są osobnymi elementami BOM |
| Sprzęt i komponent | logo Xcellerex, GE, Pall lub Cytiva jest wskaźnikiem epoki, nie dowodem wersji automatyki |
| Sprzęt i komponent | mapę sensorów, pomp, gazów, load cells i linii trzeba potwierdzić dla konkretnego disposable i szafy |
| Oprogramowanie lub tryb | właściwa warstwa sterowania: kontroler Master/Max opisany w instrukcji XDR-10; nie należy przypisywać mu architektury dużych X-Station |
| Oprogramowanie lub tryb | wersje OS, HMI/runtime, PLC, bazy, licencji i projektu identyfikuje się niezależnie |
| Oprogramowanie lub tryb | brak CVE po nazwie Xcellerex XDR-10 nie obejmuje komponentów Windows, SQL, Wonderware, Rockwell, UNICORN ani gatewaya |
| Oprogramowanie lub tryb | backup obejmuje projekt PLC/HMI, receptury, bazę, konta, licencje i konfigurację sieciową |
| Oprogramowanie lub tryb | zgodność Part 11 wymaga zweryfikowanego wdrożenia ról, audit trail, retencji i procedur |
obserwowana cena ofertowa
Cena i podstawa wyceny
- Czego dotyczy kwota
- Używany system XDR-10 z 2021 r.: kontroler, naczynie, waga, rejestrator danych i instrukcja; bez zewnętrznego PC/software, o ile nie pokazano ich na zdjęciach.
- Metoda
- Kwota przepisana z publicznej oferty lub cennika; nie przeliczano jej na PLN, aby nie ukrywać ryzyka kursowego i podatkowego.
- Pewność
- wysoka
- Weryfikacja
- 2026-09-03
Źródło / punkt porównawczy: UniGreenScheme — XDR-10 Master Max.
Zastosowania
Ustalenia pierwszej fazy
Najmniejszy XDR: akrylowe naczynie, maty grzejne, laptop, Allen-Bradley i AVEVA; inny hardware niż skale 50–2000.
Źródła identyfikacji
- oficjalny datasheet Cytiva XDR-10
- oficjalny datasheet XDR-10
- oficjalna charakterystyka rodziny XDR
- Cytiva — oficjalny katalog instrukcji IFU
- Cytiva — Xcellerex XDR-10 Operating Instructions 29-0645-86 AA
- Cytiva — Xuri W25 Product Documentation 29087820/29064922
- GE Healthcare/Cytiva — porównanie WAVE 2/10 i Xuri W25 z diagramem architektury
- Cytiva — XDR-50 z APS, parametry i Wonderware
Ostatnia kontrola rekordu: 2026-09-09.

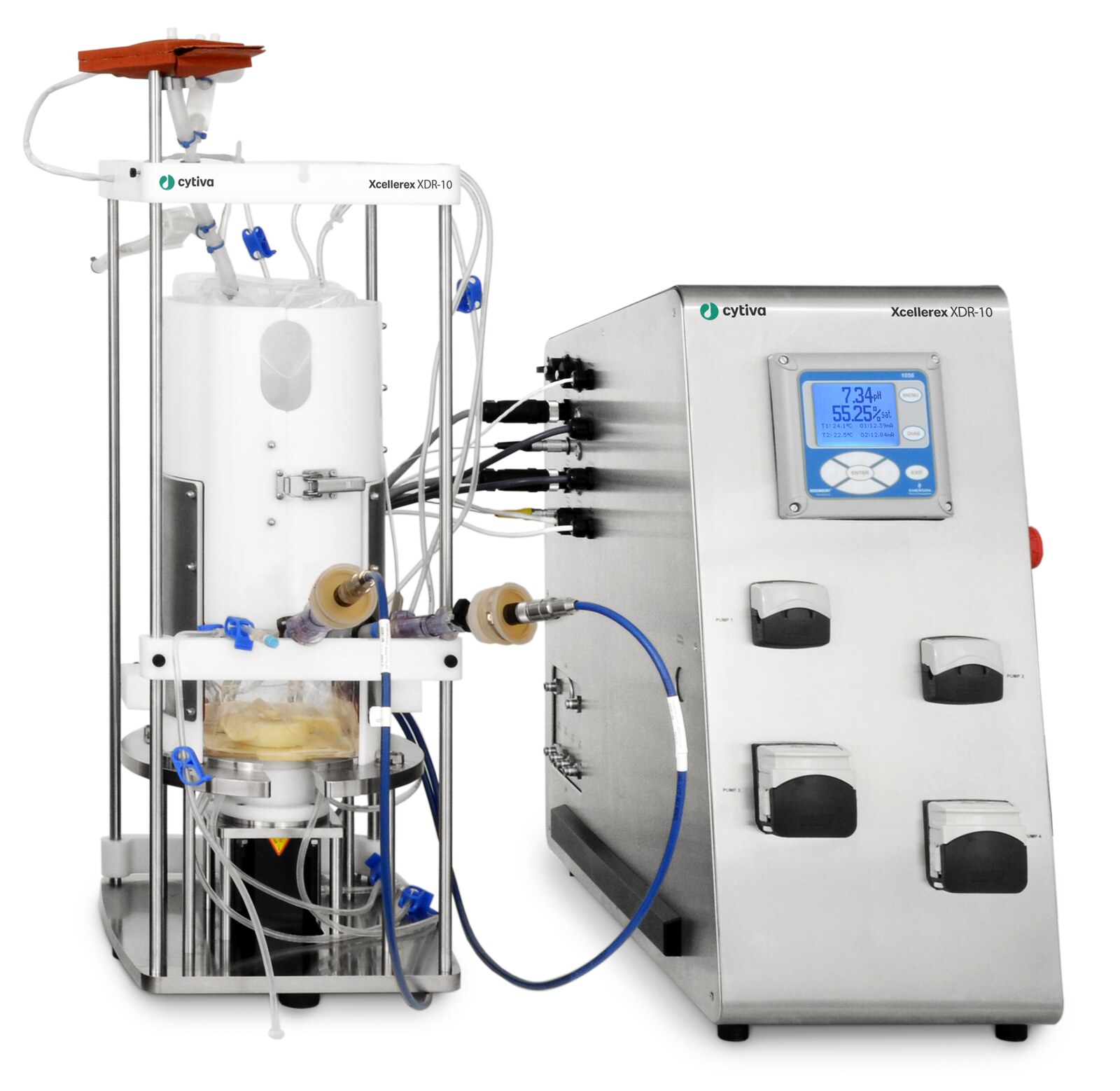

Xcellerex XDR-10 jest najmniejszym mieszadłowym bioreaktorem jednorazowym rodziny XDR. Pracuje w zakresie 4,5–10 L i służy do rozwoju procesu oraz przygotowania skali przed systemami 50–2000 L.
Źródło: Cytiva — Xcellerex XDR-10 Single-use Stirred Tank Bioreactor.
Identyfikacja i parametry
Maksymalna objętość robocza wynosi 10 L, minimalna 4,5 L, turndown 2,2:1, średnica wewnętrzna naczynia 8 cali, a H/D 1,5. Białe naczynie akrylowe współpracuje z jednokierunkowym, dolnym napędem magnetycznym i trójłopatowym impellerem M40E o kącie łopat 40°.
Standardowe worki to Pro 29041068 i ProPlus 29041069. Aktualniejszy dokument rodziny pokazuje także ReadyKleer Pro 29713144 i ReadyKleer Plus 29713147; numer worka jest więc istotnym markerem generacji i konfiguracji.
Standard obejmuje po jednym kanale pH i DO, cztery MFC z opcją dwóch dodatkowych, trzy pompy wewnętrzne z opcją czwartej oraz do dwóch pomp zewnętrznych. Parametry mieszania przebadano w zakresie 40–360 rpm, a przepływ powietrza 0,05–1 L/min; są to zakresy eksperymentalnej charakterystyki, nie automatycznie dopuszczalne nastawy każdego worka i procesu.
Automatyka i dane
Wariant katalogowy używa sprzętu Allen‑Bradley/Rockwell, HMI i historian AVEVA (historycznie Wonderware) oraz komputera przenośnego. Rodzina XDR komunikuje urządzenia po PROFIBUS, a warstwę operatorską i sieć zakładową po Ethernet.
Bezpieczeństwo IT/OT
Wspólna dla XDR dokumentacja opisuje trzy role HMI: Operator, Supervisor i Engineer, indywidualne nazwy oraz hasła, application execution control i fizyczne blokady nieużywanych USB/Ethernet.
Najważniejsze powierzchnie ataku to laptop/Windows, AVEVA, baza historian, PLC Allen‑Bradley, PROFIBUS, Ethernet, porty serwisowe oraz zdalne wsparcie integratora.
Odrębność konstrukcyjna od XDR-50
XDR-10 wykorzystuje lekkie akrylowe naczynie, maty grzejne, opcjonalną wagę stołową i laptop. XDR-50 w bieżącej rodzinie ma płaszczowy vessel ze stali 304/304L, trzy load cells, opcjonalną TCU i pełną X-Station lub integrację DCS.
Akrylowe naczynie i worki
Białe akrylowe naczynie podtrzymuje jednorazowy biocontainer i napęd.
Źródło: LabX — GE XDR-10 Master Max Single Use Bioreactor System.
Standardowe worki Pro 29041068 i ProPlus 29041069 oraz nowsze ReadyKleer Pro 29713144 i ReadyKleer Plus 29713147 są markerami konfiguracji i generacji.
Fotografuje się etykietę, orientację, spargery, filtry, linie gazowe/cieczowe i porty sond.
Mieszadło M40E i zakres charakterystyki
Trójłopatowy impeller M40E o kącie 40° jest sprzęgany magnetycznie od dołu. Opublikowane badania obejmowały 40–360 rpm; ten zakres opisuje charakterystykę, nie automatycznie dopuszczalne wartości dla każdej linii komórkowej.
Dwie maty grzejne
W przeciwieństwie do większych płaszczowych XDR-10 wykorzystuje dwie maty.

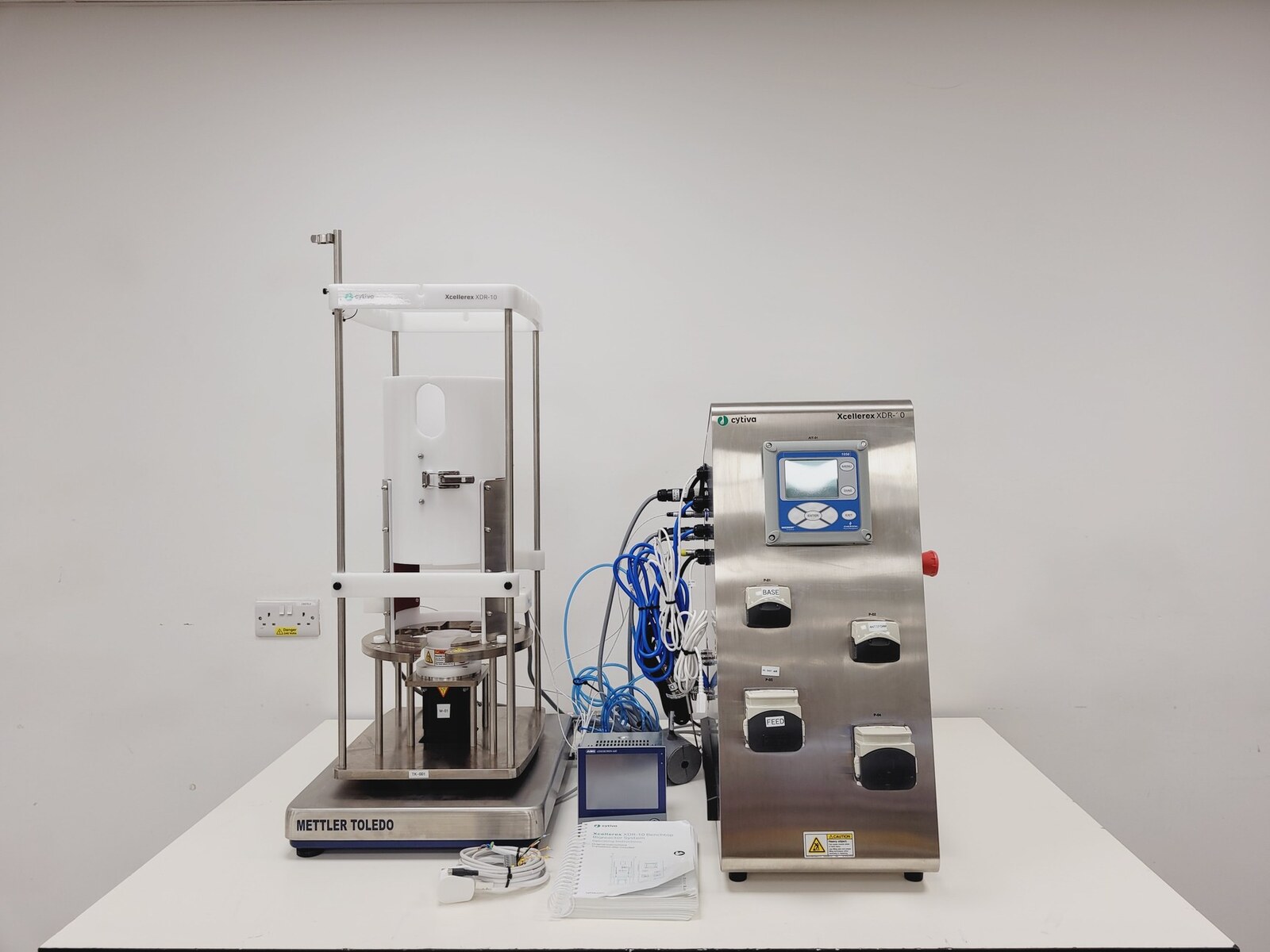

Opcjonalna waga stołowa
XDR-10 wykorzystuje opcjonalną wagę stołową, podczas gdy XDR-50–2000 mają zintegrowane load cells.
Źródło: UniGreenScheme — Cytiva Xcellerex XDR-10 Master Max Benchtop Bioreactor System.
Waga ma własny rekord aktywa, nawet jeśli została dostarczona jako opcja.
pH i DO
Niezależne limity napędu i MFC są zabezpieczeniem przed błędem pomiarowym.
MFC i badany przepływ powietrza
Cztery MFC są standardem, a dwa dodatkowe opcją. Badania charakterystyki wykorzystywały 0,05–1 L/min powietrza.
Pompy i dozowanie
Funkcje feed, acid, base, antifoam, harvest lub inne są przypisaniem konfiguracji.
AVEVA, Wonderware i historian
Nowsze materiały używają nazwy AVEVA, starsze Wonderware.
Receptury i propagacja do większej skali
XDR-10 jest używany w rozwoju procesu.
Wyniki pełnego researchu Cytiva, Pall, GE i Xcellerex
Model, generacja i automatyka
Karta opisuje Cytiva Xcellerex XDR-10. Udokumentowana skala: 4,5–10 L roboczo. Nazwy Xcellerex, GE Healthcare Life Sciences, Pall Life Sciences i Cytiva występują w dokumentacji z różnych okresów; samo logo nie określa generacji sterowania.
Instrukcja XDR-10 29-0645-86 opisuje kontroler Master/Max właściwy dla tej skali; nie jest to architektura dużych X-Station.
Naczynie lub holder, jednorazowy biocontainer, napęd, szafa I/O, panel OIT, stacja software i serwer danych są odrębnymi składnikami. Parametry automatyki są przenoszone między rozmiarami tylko wtedy, gdy ta sama instrukcja jawnie obejmuje oba modele.
