Czech Brewery System Dixell XR20D

Producent urządzenia / marka: Czech Brewery System
Grupa katalogowa: Czech Brewery System
Rodzaj pozycji: nowy / konfigurowalny produkt producenta
Model / rodzina: Dixell XR20D
Typ rekordu: zewnętrzny cyfrowy regulator temperatury fermentora
SKU / numer katalogowy: XR20D
Skala: jeden zbiornik lub moduł systemu temperatury
Architektura sterowania: C2 — Kontroler embedded z lokalnym ekranem
Segment: P1 — otwarty / niskobudżetowy
Ryzyko rebrandingu: niskie — Dixell XR20D jest transparentnie identyfikowany jako regulator Dixell dystrybuowany przez CBS; exact marka i rodzina dokumentacji są zachowane, bez przesłanki ukrytego white-label.Podstawa: exact-manual; sprawdzono: 2026-09-07
Niepewność BOM: umiarkowana — Dixell XR20D ma udokumentowaną architekturę I/O, logikę i warianty wykonania, lecz pełny kod zamówieniowy, CPU, PCB, firmware, sensor, przekaźnik, zasilanie i opcje komunikacyjne trzeba potwierdzić dla egzemplarza.Podstawa: exact-manual; sprawdzono: 2026-09-07
Powiązane modele i konfiguracje: Czech Brewery System Dixell XR20CX
Czech Brewery System C2105
Czech Brewery System TTMMCS1-1AS
Czech Brewery System TTMMCS2-1AS

Indeks danych technicznych

Parametry urządzenia i wariantów

Interfejsy, sieć i protokoły

Parametr	Wartość
Interfejs serwisowy	pięciopinowy Hot Key
Sieć	RS-485 deklarowane przez CBS
Interfejs fizyczny	RS-485

Oprogramowanie i firmware

Parametr	Wartość
Interfejs webowy	Nie znaleziono dla samego regulatora

Bezpieczeństwo IT

Parametr	Wartość
CVE	Nie znaleziono CVE przypisanego dokładnie do tego modelu i firmware

Parametry fizyczne i zasilanie

Parametr	Wartość
Zasilanie	zależne od wariantu: 12, 24, 110 lub 230 V

Oferta i cykl życia

Parametr	Wartość
Cena	91 EUR netto

Pozostałe potwierdzone parametry

Parametr	Wartość
Producent regulatora	Dixell
Sprzedawca/integrator	Czech Brewery System / Breworx
Model	XR20D
Format	4 moduły DIN, 70 × 85 mm, głębokość 61 mm
Montaż	szyna omega DIN
Ochrona obudowy	IP20
Pobór	maks. 3 VA
Sensor	1 × PTC albo NTC
Wejście cyfrowe	styk bezpotencjałowy
Przekaźnik	SPDT 8(3) A albo SPST 20(8) A / 250 VAC
Pamięć	EEPROM
Sprzęt	kod, zasilanie, przekaźnik, PCB, serial
Pomiar	PTC/NTC, PbC, Ot, lokalizacja sondy
Regulacja	SP, Hy, CH, LS, US, OdS, AC
Awaria sondy	COn, COF
Defrost	IdF, MdF, dFd, dAd
Alarmy	ALC, ALU, ALL, ALd, dAO, historia
Wejście	i1P, i1F, did, nPS, odc
Integracja	WJ500, VM800, RS-485, adres, host
Serwis	Hot Key ID/hash, rEL, Ptb, hasła/poziomy
Sprzęt i komponent	Dixell XR20D, 4 moduły DIN, 70 × 85 × 61 mm, montaż na szynie omega
Sprzęt i komponent	IP20; 0…60°C; 20–85% RH bez kondensacji
Sprzęt i komponent	warianty zasilania: 12 VAC/DC, 24 VAC/DC, 110 VAC albo 230 VAC; oferowany wariant nieokreślony
Sprzęt i komponent	pobór maks. 3 VA
Sprzęt i komponent	1 × PTC −50…+150°C albo NTC −40…+110°C
Sprzęt i komponent	wejście cyfrowe na styk bezpotencjałowy
Sprzęt i komponent	przekaźnik SPDT 8(3) A albo SPST 20(8) A / 250 VAC — zależnie od wykonania
Sprzęt i komponent	zaciski śrubowe do 2,5 mm²
Sprzęt i komponent	pięciopinowe gniazdo Hot Key; pamięć EEPROM
Sprzęt i komponent	RS-485 deklarowane przez CBS, ale bez pinoutu/protokołu w powiązanej instrukcji
Oprogramowanie lub tryb	instrukcja 1592007211 XR20C-D GB r1.0 z 25.08.2014
Oprogramowanie lub tryb	logika cooling/heating z Hy; off-cycle defrost IdF/MdF
Oprogramowanie lub tryb	awaria sondy sterowana COn/COF
Oprogramowanie lub tryb	wejście: EAL, bAL, PAL, dor, dEF, disabled lub Htr
Oprogramowanie lub tryb	alarmy HACCP z minimum/maksimum i czasem trwania
Oprogramowanie lub tryb	Hidden Menu i blokada POF; karta CBS dodatkowo deklaruje trzy poziomy chronione hasłami
Oprogramowanie lub tryb	Hot Key upload/download listy parametrów i restart po downloadzie
Poświadczenia fabryczne	Nie znaleziono publicznego domyślnego loginu/hasła sieciowego
Separacja	Izolowana magistrala/szafa, bez bezpośredniej trasy z sieci biurowej

obserwowana cena ofertowa

Cena i podstawa wyceny

91 EUR netto

Czego dotyczy kwota: Sam regulator Dixell XR20D; publiczna karta nie rozstrzyga napięcia, wariantu przekaźnika ani tego, czy zawiera sondę, WJ500, VM800, Hot Key lub interfejs RS-485.
Metoda: Kwotę odczytano z publicznej karty produktu i danych strukturalnych oferty; parametry rodziny zweryfikowano w podlinkowanej instrukcji PDF.
Pewność: wysoka dla ceny, średnia dla kompletacji
Weryfikacja: 2026-09-04

Źródło / punkt porównawczy: CBS — Dixell XR20D.

Zastosowania

piwowarstwo, cydrownictwo i napoje fermentowane produkcja biofarmaceutyczna lub przemysłowa

Ustalenia pierwszej fazy

Mikroprocesorowy regulator temperatury sprzedawany jako komponent systemów sterowania zbiornikami.

Źródła identyfikacji

Ostatnia kontrola rekordu: 2026-09-08.

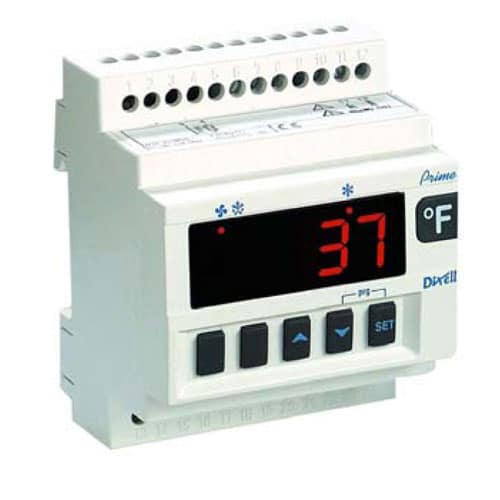

Dixell XR20D jest mikroprocesorowym termostatem na szynę DIN stosowanym przez Czech Brewery System w instalacjach temperatury zbiorników Breworx. Karta integratora deklaruje trzy poziomy parametryzacji chronione hasłami, możliwość pracy w sieci RS-485, górny i dolny alarm oraz współpracę z puszką WJ500 i elektrozaworami VM800.

Odrębność względem XR20CX

XR20D jest wykonaniem na szynę DIN, zaś XR20CX oferowanym jako panel 32 × 74 mm. XR20D ma klasę IP20, a XR20CX deklarowane IP65 frontu.

Różni się także integracja: karta XR20D wskazuje WJ500, VM800, RS-485 i trzy poziomy parametryzacji.

Obudowa DIN

Instrukcja podaje cztery moduły DIN, 70 × 85 mm i głębokość 61 mm. Urządzenie montuje się na szynie omega.

Instrukcja określa środowisko pracy bez kondensacji, gazów korozyjnych i zabrudzeń.

XR20D jest modułem DIN montowanym w dodatkowej obudowie chroniącej go przed atmosferą browaru.

Warunki środowiskowe

Temperatura pracy wynosi 0…60°C, magazynowania −30…+85°C, a wilgotność 20…85% bez kondensacji. Instrukcja zaleca przepływ powietrza przez otwory chłodzące.

Zasilanie — wariant zależny od kodu

Instrukcja rodziny wymienia 12 VAC/DC ±10%, 24 VAC/DC ±10%, 110 VAC ±10% 50/60 Hz oraz 230 VAC ±10% 50/60 Hz.

Sonda PTC lub NTC

Zakres PTC wynosi −50…+150°C, a NTC −40…+110°C. Typ wybiera parametr PbC.

Karta CBS używa określenia „integrated thermo sensor”; instrukcja opisuje wejście zewnętrznej sondy.

Dokładność i rozdzielczość

Dokładność przy temperaturze otoczenia 25°C wynosi ±0,7°C ±1 cyfra. Rozdzielczość jest wybierana: 0,1°C, 1°C lub 1°F.

Parametr Ot pozwala skorygować sondę w zakresie −12…+12°C.

Przekaźnik — dwie wersje

Instrukcja przewiduje SPDT 8(3) A / 250 VAC albo SPST 20(8) A / 250 VAC. Schematy XR20D mają osobne sekcje dla 8 A i 20 A.

Cena oraz tytuł karty nie rozstrzygają wariantu.

WJ500

CBS oferuje oddzielnie wycenianą puszkę połączeniową WJ500 do okablowania instalacji browarniczej.

VM800

Karta wymienia elektrozawory VM800 jako współpracujące elementy.

Logika chłodzenia

Zakres Hy wynosi 0,1…25,5°C lub 1…255°F. Wartość domyślna w instrukcji to 2,0°C / 4°F.

Parametry LS i US ograniczają dopuszczalny setpoint.

Chłodzenie i grzanie

Parametr CH wybiera cooling (CL) lub heating (Ht).

Karta handlowa mówi o dwóch zaworach chłodzenia i/lub grzania; instrukcja opisuje pojedynczy przekaźnik.

Opóźnienia i praca awaryjna

Domyślne AC według instrukcji wynosi 1 minutę.

Domyślne wartości w tabeli to 15 oraz 30 minut.

Wejście cyfrowe

Funkcję wybiera i1F.

Instrukcja wymienia external alarm EAL, serious alarm bAL, pressure switch PAL, door dor, defrost dEF, disabled LHt i inversion cooling/heating Htr.

Jego konfiguracja jest kluczową częścią rekordu urządzenia.

Alarm zewnętrzny i poważny

Funkcja pressure switch zatrzymuje sprężarkę i regulację po liczbie aktywacji nPS w okresie did.

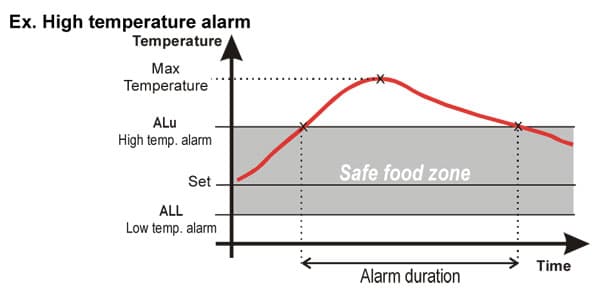

Alarmy temperatury

Instrukcja podaje domyślnie ALd 15 minut i dAO 1 godz. 30 min.

Rejestr HACCP

Przytrzymanie przycisku SET przez ponad 3 sekundy podczas wyświetlania alarmu wykonuje reset; komunikat rSt potwierdza operację.

Trzy poziomy i hasła

Karta CBS deklaruje parametryzację na trzech poziomach chronionych hasłami.

Ukryte menu udostępnia parametry zaawansowane. Parametr można przenosić między pierwszym poziomem a Hidden Menu.

Instrukcja zaznacza, że wartość zostaje zapisana nawet po wyjściu przez timeout.

RS-485

CBS deklaruje możliwość podłączenia regulatora do sieci RS-485.

Nie można na tej podstawie potwierdzić Modbus ani konkretnego portu zaciskowego.

Hot Key

Instrukcja potwierdza pięciopinowe gniazdo Hot Key. Parametry można wysłać z regulatora do klucza lub automatycznie pobrać z zaprogramowanego klucza po włączeniu.

Download kończy się restartem urządzenia z nowymi parametrami.

EEPROM

Instrukcja wprost podaje przechowywanie danych w nieulotnej pamięci EEPROM.

Firmware i rewizja instrukcji

Udostępniona instrukcja ma oznaczenie 1592007211 XR20C-D GB r1.0 25.08.2014. Parametr rEL jest opisany jako Software release, a tabela pokazuje wartość odniesienia 4.0.

Hot Key dotyczy listy parametrów.

CPU i PCB

EEPROM jest jedynym potwierdzonym typem storage.

Schematy połączeń

Instrukcja zawiera osobne schematy XR20D dla przekaźnika 8 A i 20 A.

Komponenty i interfejsy

Klawiatura, Hidden Menu, deklarowane hasła, Hot Key, wejście cyfrowe, sonda, przekaźnik, RS‑485, WJ500 i szafa sterownicza.

Minimalny rekord konfiguracji

Bez takiego zestawu nie można wiarygodnie odtworzyć regulatora po wymianie ani ocenić skutku różnic.

Cena

Czech Brewery System oferuje XR20D za 91 EUR netto.

Koszt kompletnej strefy obejmuje szafę IP, zasilanie, okablowanie, sensor, zawór i integrację RS-485, jeśli jest używana.

Granica produktu i wariantu

Dixell XR20D jest elementem systemu regulacji temperatury sprzedawanym przez Czech Brewery System. Pokrewna generacja termostatu Dixell; parametry i złącza należy czytać z instrukcji właściwej rewizji. Nie jest kompletnym bioreaktorem: jego skutki zależą od czujnika, zasilania, zaworu/sprężarki/grzałki, hydrauliki i nadrzędnego systemu.
