- Producent urządzenia / marka
- Czech Brewery System
- Grupa katalogowa
- Czech Brewery System
- Rodzaj pozycji
- nowy / konfigurowalny produkt producenta
- Model / rodzina
- TTMMCS1-8A
- Typ rekordu
- modułowy zestaw lokalnej regulacji temperatury fermentorów
- SKU / numer katalogowy
- TTMMCS1-8A
- Skala
- 8 fermentory × 1 strefa chłodzenia (8 torów)
- Architektura sterowania
- C2 — Kontroler embedded z lokalnym ekranem
- Ryzyko rebrandingu
- wysokie — TTMMCS1-8A jest zestawem CBS opartym na regulatorach STTC/FermFix, których exact funkcje i magistrala odpowiadają platformie WTG-Quantor; warianty A/AS nie identyfikują samodzielnie producenta elektroniki i łańcucha firmware.Podstawa: exact-manual; sprawdzono: 2026-09-07
- Niepewność BOM
- wysoka — TTMMCS1-8A jest wielokanałowym zestawem konfigurowalnym: puszki, regulatory, zawory, sensory, transformatory, RS-232/TempInfo/CellarMaster, host i rewizje mogą się różnić, a CPU, PCB, firmware, storage, protokół i recovery nie są publicznie zamrożone.Podstawa: exact-manual; sprawdzono: 2026-09-07
Indeks danych technicznych
Parametry urządzenia i wariantów
Interfejsy, sieć i protokoły
| Parametr | Wartość |
|---|---|
| Interfejs fizyczny | RS-232 |
Oferta i cykl życia
| Parametr | Wartość |
|---|---|
| Cena | 3727–4159 EUR netto |
Pozostałe potwierdzone parametry
| Parametr | Wartość |
|---|---|
| Producent | Czech Brewery System / Czech Mini Breweries |
| Model | TTMMCS1-8A |
| Typ | konfigurowalny lokalny system regulacji temperatury |
| Skala | 8 fermentorów × 1 strefa = 8 pętli |
| Regulatory | 8 × STTC-FC178F FermCont FIX |
| Puszki | 8 × CB100C albo 8 × CB100F |
| Zawory | 8 × STTC-MV15-24VS, DN15, 24 V AC, NC |
| Przewody | 8 × CCK-100 |
| Transformator | TRMC-23024-200, 230/24 V AC, 200 VA, IP65 |
| Zakres | sterowanie bez zbiorników, źródła chłodu i montażu |
| Klasa | C2 |
| Weryfikacja | 4 września 2026 r. |
| STTC-FC178F | 8 |
| TRMC-23024-200 | 1 |
| Sprzęt i komponent | TTMMCS1-8A: 8 fermentorów × 1 strefa = 8 lokalnych pętli |
| Sprzęt i komponent | 8 × STTC-FC178F, 8 × STTC-MV15-24VS i 8 × CCK-100 |
| Sprzęt i komponent | 8 × STTC-CB100C IP54 po 20 EUR albo 8 × STTC-CB100F FIX/IP65 po 74 EUR |
| Sprzęt i komponent | 1 × TRMC-23024-200: 230/24 VAC, 8,2 A, 200 VA, IP65, deklaracja dla 1–10 regulatorów |
| Sprzęt i komponent | cena: 8×(180+20+141+75)+399 = 3727 EUR albo 8×(180+74+141+75)+399 = 4159 EUR |
| Oprogramowanie lub tryb | osiem FC178F z osobnymi SP, alarmami, trybami i parametrami regulacji |
| Oprogramowanie lub tryb | opis opcjonalnego komputera przy CB100F nie jest dowodem kompletnego interfejsu |
| Oprogramowanie lub tryb | brak jednego firmware zestawu; regulatory trzeba identyfikować oddzielnie |
obserwowana cena ofertowa
Cena i podstawa wyceny
- Czego dotyczy kwota
- TTMMCS1-8A: zestaw dla 8 tanków i 8 torów chłodzenia; cena netto bez samych zbiorników. Dokładny zakres komponentów zależy od wyborów na karcie.
- Metoda
- Kwotę odczytano bezpośrednio z bieżącej, osobnej karty produktu WooCommerce; dla ofert przecenionych zachowano cenę aktualną, nie przekreśloną.
- Pewność
- wysoka dla ceny widocznej, średnia dla końcowej kompletacji
- Weryfikacja
- 2026-09-04
Źródło / punkt porównawczy: Czech Brewery System — TTMMCS1-8A.
Zastosowania
Ustalenia pierwszej fazy
Ręczny system pomiaru i regulacji temperatury dla 8 tanków; 8 niezależnych torów chłodzenia. Odrębna oferta A jest zestawem konfigurowalnym; zakres ceny wynika z wyboru elementów, a dokładny BOM trzeba zachować z zamówienia.
Źródła identyfikacji
- oficjalna karta konkretnej konfiguracji TTMMCS
- Czech Brewery System — TTMMCS1-8A, konfigurator, BOM i cena
- Czech Brewery System — odrębna oferta TTMMCS1-8AS
- Czech Brewery System — STTC-FC178F FermCont FIX
- Czech Brewery System — oficjalna karta lub kategoria rodziny TTMMCS1
Ostatnia kontrola rekordu: 2026-09-09.
TTMMCS1-8A jest konfigurowalnym systemem lokalnego pomiaru i regulacji temperatury dla ośmiu fermentorów mających po jednej strefie chłodzenia. Zestaw obejmuje ośmiu regulatorów STTC-FC178F, ośmiu puszek, ośmiu zaworów DN15, ośmiu zestawów przewodów i jednego transformatora TRMC-23024-200.
Bieżący przedział 3727–4159 EUR netto wynika wyłącznie z wyboru puszek: CB100C po 20 EUR albo CB100F po 74 EUR.
Reprezentatywna ilustracja komponentów systemu TTMMCS. Źródło obrazu: eshop.czechminibreweries.com.
Dokładny BOM i rachunek
Dolna granica to 8 × (180 + 20 + 141 + 75) + 399 = 3727 EUR. Górna wynosi 8 × (180 + 74 + 141 + 75) + 399 = 4159 EUR. Różnica 432 EUR jest dokładnie ośmiokrotnością 54 EUR między puszkami.
Odrębność od TTMMCS1-8AS
TTMMCS1-8AS ma osobną kartę, ceny 3453/3975 EUR oraz jawne warianty M i A. Wariant M jest lokalny, a wariant A umożliwia RS-232 do opcjonalnego CellarMaster.
Oba modele obsługują osiem jednostrefowych fermentorów; różnią się sposobem sprzedaży, ceną i dowodami dotyczącymi łączności.
Dolna granica ceny wariantu A jest wyższa od AS-M o 274 EUR, a górna od AS-A o 184 EUR.
Architektura funkcjonalna
Każdy FC178F mierzy temperaturę własnym sensorem, porównuje ją z nastawą i steruje przypisanym zaworem.
TTMMCS1-8A nie reguluje potwierdzonego pH, tlenu rozpuszczonego, gazów, piany, mieszania, poziomu, ciśnienia ani CIP. Układy tych parametrów są osobnymi aktywami.
Regulatory FC178F
FC178F jest cyfrowym regulatorem FermCont FIX montowanym przy zbiorniku. Karta potwierdza sensor temperatury i wyjście sterujące.
Mapowanie ośmiu kanałów
Kalibracja samego czujnika nie waliduje całego toru w instalacji.
CB100F i CB100C
CB100F jest puszką FIX/IP65 przeznaczoną do FC178F. Opis komponentu wspomina połączenie regulatora, zasilania, zaworu oraz opcjonalnego komputera. CB100C jest uproszczoną puszką IP54 dla centralnych szaf CTTCS.
Na karcie 1-8A oba typy są opcjami cenowymi.
IP54/IP65 obowiązuje przy właściwie zamkniętej obudowie.
Zawory MV15-24VS
Każda pętla ma zawór silnikowy DN15/G 1/2, zasilany 24 V AC i normalnie zamknięty. Nazwa oferty wskazuje stal AISI 304.
Kolejność na kolektorze, nastawy równoważące i stan pompy wpływają na czas chłodzenia niezależnie od elektroniki.
Transformator TRMC-23024-200
TRMC-23024-200 ma wejście 230 V / 50–60 Hz, wyjście 24 V AC / 8,2 A, moc 200 VA i obudowę IP65. Producent przewiduje go dla od jednego do dziesięciu regulatorów. Osiem kanałów wykorzystuje 80% limitu liczbowego.
CCK-100 i okablowanie
CCK-100 jest zestawem kabli i złączy dla jednej strefy. Karta zamawia osiem sztuk.
Cena i rynek wtórny
Cena 3727–4159 EUR netto dotyczy zestawu sterowania bez fermentorów. Dolna granica odpowiada ośmiu CB100C, górna ośmiu CB100F.
Szybki profil rodziny TTMMCS1
Czech Brewery System TTMMCS1-8A należy do grupy: modułowy system monitorowania i sterowania temperaturą. Zakres zapisany w rekordzie: 8 fermentory × 1 strefa chłodzenia (8 torów). Parametry liczbowe z obecnej karty pozostają nadrzędne wobec danych rodzinnych.
Rodziny TTMMCS składają się z modułów NANO rozmieszczonych przy zbiornikach oraz elementu zasilania/komunikacji.
NANOTERMINAL lub inny panel nadrzędny jest osobnym urządzeniem.
Ilustracje modelu i zewnętrznego sterowania
Źródło: oficjalny materiał CBS/producenta komponentu. Oficjalny schemat rodziny NANO; topologia referencyjna, nie as-built.

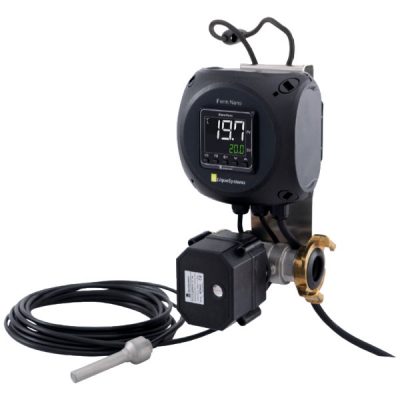

Źródło: oficjalny materiał CBS/producenta komponentu. Lokalny interfejs regulatora NANO jako komponent zestawu.
Źródło: oficjalny materiał CBS/producenta komponentu. Wariant zasilania/magistrali NANO; obecność wymaga potwierdzenia w BOM.
