Broadley-James BioNet Glass Bioreactors 3–20 L

Czym jest ta rodzina

Bieżący katalog obejmuje czternaście kompletnych symboli zamówieniowych w pięciu rozmiarach handlowych: 3, 5, 7, 15 i 20 L.

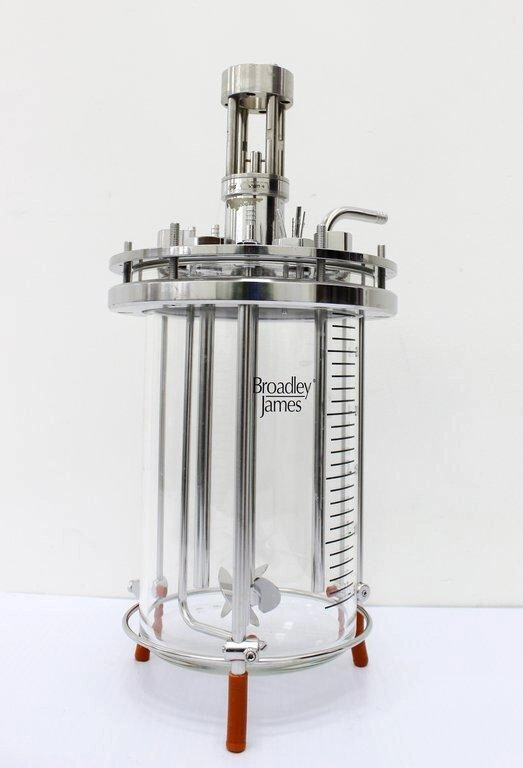

Źródło: oferta LabX 87999-3320160482.2, fotografia konkretnego używanego zespołu Broadley-James 3 L z widocznym logo na szkle. Kadr dokumentuje reprezentanta rodziny, a nie wszystkie 14 bieżących SKU.

Rodzina obejmuje naczynie, headplate, stand, retainer i mechaniczne elementy procesu. Funkcje cyfrowe zapewniają zewnętrzne kontrolery BioNet, M3 lub DeltaV oraz podłączone silniki, przetworniki i sondy.

BioNet nie oznacza tu kontrolera

Pierwsza generacja używała centralnego kontrolera i Utility Towers, a późniejsza M3 dzieliła automatykę na Pump Module, Gas MFC Module i Dual Vessel Utility Module. Naczynia współpracują z tą zewnętrzną automatyką.

Jak czytać symbole zamówieniowe

Symbol BV-C1001-03R można czytać jako kompletną kartę zespołu BioNet Vessel, w konfiguracji cell-culture, dla rozmiaru 3 L i szkła round-bottom. BV-M1002-07J jest zespołem microbial 7 L z płaszczem.

Pełna tabela czternastu wariantów

SKU	Aplikacja	Szkło	Total	Working	Minimum
BV-C1001-03R	cell culture	round-bottom, single-wall	3,2 L	2,7 L	0,47 L
BV-C1001-03J	cell culture	flat-bottom, jacketed	3,2 L	2,7 L	0,47 L
BV-M1002-03R	microbial	round-bottom, single-wall	3,2 L	2,7 L	0,47 L
BV-M1002-03J	microbial	flat-bottom, jacketed	3,2 L	2,7 L	0,47 L
BV-C1001-05R	cell culture	round-bottom, single-wall	5 L	3,75 L	1,5 L
BV-M1002-05R	microbial	round-bottom, single-wall	5 L	3,75 L	1,5 L
BV-C1001-07R	cell culture	round-bottom, single-wall	6,9 L	5,4 L	2 L
BV-C1001-07J	cell culture	flat-bottom, jacketed	6,9 L	5,4 L	2 L
BV-M1002-07R	microbial	round-bottom, single-wall	6,9 L	5,4 L	2 L
BV-M1002-07J	microbial	flat-bottom, jacketed	6,9 L	5,4 L	2 L
BV-C1001-15R	cell culture	round-bottom, single-wall	16,5 L	12 L	2,5 L
BV-M1002-15R	microbial	round-bottom, single-wall	16,5 L	12 L	2,5 L
BV-C1001-20R	cell culture	round-bottom, single-wall	23 L	16 L	2,5 L
BV-M1002-20R	microbial	round-bottom, single-wall	23 L	16 L	2,5 L

Trzy różne pojęcia objętości

Analogicznie „7 L” ma 6,9 L total oraz 5,4 L working.

Warianty 3 L

Rodzina 3 L ma cztery karty: cell-culture i microbial, każda w wersji R oraz J. Oficjalna karta round-bottom podaje wysokość całkowitą 400 mm, wewnętrzną wysokość szkła 254 mm i średnicę wewnętrzną 130 mm.

Headplate B5-12101-003 ma osiemnaście portów. Samo szkło R nosi numer B5-11001-03-R, a szkło z płaszczem J — B5-11002-03-J.

Warianty 5 L

Bieżący katalog pokazuje dwa zespoły 5 L: BV-C1001-05R i BV-M1002-05R. Oba mają 5 L total, 3,75 L working i 1,5 L minimum. Używają szkła round-bottom B5-11003-05-R oraz headplate wspólnego dla zakresu 5–7 L, B5-12102-5T7.

Ogólne materiały marketingowe mówią, że rodzina jest dostępna jako single-walled i jacketed. Encyklopedia nie tworzy wariantu na podstawie symetrii nazewnictwa.

Warianty 7 L

Rodzina 7 L ponownie obejmuje cztery karty. Total volume wynosi 6,9 L, working volume 5,4 L, a minimum 2 L. Wersja R używa szkła B5-11004-07-R; wersja J korzysta z B5-11005-07-J. Headplate ma numer B5-12102-5T7.

Karta jacketed podaje wysokość całkowitą 510 mm, wewnętrzną wysokość 357 mm i średnicę 160 mm. Płaszcz pozwala grzać lub chłodzić przez zewnętrzne źródło wody.

Warianty 15 L

Dwa symbole 15 L kończą się na R: BV-C1001-15R i BV-M1002-15R. Parametry wynoszą 16,5 L total, 12 L working i 2,5 L minimum. Szkło round-bottom ma numer B5-11006-15-R, a wspólna płyta dla 15 i 20 L — B5-12103-8T9.

Symbol 15R, opis szkła i blanket grzewczy identyfikują bieżący wariant round-bottom; historyczny adres URL zawiera słowo „jacketed”.

Warianty 20 L

BV-C1001-20R i BV-M1002-20R mają 23 L pojemności całkowitej, 16 L roboczej i 2,5 L minimalnej. Szkło nosi numer B5-11007-20-R; headplate to B5-12103-8T9. Oficjalna karta podaje wysokość całkowitą 800 mm, wewnętrzną wysokość 627 mm oraz średnicę 223 mm.

Zmieniają się wysokość słupa cieczy, położenie czujników, droga pęcherzyków i obciążenie mieszadła.

Szkło round-bottom R

Naczynia R mają dno zaokrąglone lub profilowane, co producent wiąże z mieszaniem.

Szkło jacketed J

Bieżące karty J występują dla 3 i 7 L. Naczynia mają płaskie dno oraz płaszcz, przez który zewnętrzny układ cyrkuluje wodę do grzania lub chłodzenia. Producent deklaruje precyzyjną kontrolę temperatury; samo szkło nie wykonuje regulacji i nie mierzy temperatury medium.

Materiały części mokrych

Producent opisuje szkło jako borokrzemianowe, części metalowe jako elektropolerowaną stal 316L, a seal materials jako silikon i Viton. nie zastępują certyfikatów materiałowych konkretnego zamówienia.

Autoklawowanie nie jest SIP

Określenie „fully autoclavable” oznacza możliwość sterylizacji zespołu w autoklawie zgodnie z właściwą instrukcją i konfiguracją.

Headplate i porty

Trzy podstawowe numery headplate to B5-12101-003 dla 3 L, B5-12102-5T7 dla 5–7 L i B5-12103-8T9 dla 15–20 L. Płyty są z elektropolerowanej 316L i mają gwintowane porty dla armatury. Karta 3 L podaje osiemnaście portów; w większych wersjach konieczny jest rysunek konkretnej płyty.

Liczba portów nie mówi, które funkcje zostały obsadzone.

Retainer, stand i stabilność

Standy zawierają podpory i silikonowe stopy stabilizujące naczynie.

Producent wskazuje ograniczenie drgań i sygnałów przenoszonych przez metalowy blat przy ustawieniu wielu naczyń.

Lipseal agitator

Dla mniejszych naczyń przykładem jest B2-LS101-2T5-M30, montowany w centralnym porcie M30, wykonany z 316L i używający wału 8 mm.

Lipseal opisuje mechanikę przejścia wału, nie model napędu.

Mieszadło ze sprzęgłem magnetycznym

Magnetic Agitator Assembly jest opcją; przykładowy numer dla 2–5 L to B2-MG101-2T5-M30. Zespół także używa portu centralnego oraz wału 8 mm po stronie wewnętrznej. Sprzęgło magnetyczne ogranicza klasyczne przejście wału przez uszczelnienie; nie usuwa wymagań dotyczących napędu, osłon i poprawnego osiowania.

Nie można na podstawie widoku szkła rozstrzygnąć, jaki sterownik silnika znajduje się poza kadrem.

Wirniki cell-culture

Producent opisuje przeciwny kierunek pompowania: Vortex kieruje ciecz w dół i tworzy wir, a Scoping pompuje ku górze.

Wirniki microbial

Typową opcją microbial jest Rushton 6-blade. Dla 2–3 L karta wymienia wirnik 46 mm B4-31002-2T3-B06, dostępny zarówno dla agitatora lipseal, jak i magnetycznego.

Wartości zadane znajdują się w zewnętrznym sterowniku.

Aeracja i sparger

Standardowa porowata końcówka ma według karty 15 µm; dostępne są także inne rozmiary porów.

Przepływomierz, zawór, gas-mixing module i źródło gazu należą do zewnętrznej instalacji.

Sampling, additions i kondensacja

Wśród akcesoriów są regulowane sample pipes, septum holder, triple port, media addition pipe oraz linie acid, base i antifoam.

Sensory dla 3 i 5 L

Karty rekomendują pH F-835-B225-DH oraz DO D540-B220-PT-D9 dla 3 i 5 L. Są to zalecenia doboru długości i konfiguracji, a nie potwierdzenie obecności sond w każdym zestawie.

Sensory dla 7 i 15 L

Dla 7 i 15 L bieżące karty angielskie wskazują pH F-835-B325-DH oraz DO D540-B320-PT-D9. Jedna wersja językowa karty 15 L pokazuje F-635-B325-DH.

Operacyjnie istotne są parametry rzeczywistej sondy: medium referencyjne, złącze, zakres temperatur, długość i kompatybilność z transmitterem.

Sensory dla 20 L

Karty 20 L rekomendują pH F-835-B420-DH i DO D540-B420-PT-D9. Dłuższa sonda odpowiada geometrii większego naczynia.

Uchwyty PG13.5 i sondy 12 mm

Housingi w portach M18 lub G-3/4 przyjmują elektrody pH lub redox, sensory DO, cell density oraz inne rurki o średnicy zewnętrznej 12 mm.

Dane i identyfikowalność

Naczynie nie przechowuje danych.

Dokumentacja publiczna i jej granice

Oficjalny katalog bioprocesowy z 2014 r. potwierdza nazwę BioNet, zakres pojemności oraz dostępność obu aplikacji, geometrii i typów mieszania.

Katalog informuje o dimensional and data sheets; bieżące publiczne archiwum dokumentacji jest zorientowane głównie na sensory, housingi i transmittery.

Rynek wtórny i zamienniki

Również oferty 6 L opisane ogólnie jako Broadley-James albo Applikon nie odpowiadają automatycznie żadnej z czternastu bieżących kart.

Minimalny dossier egzemplarza

Takie rozdzielenie pozwala wymienić szkło bez fałszywej zmiany wersji DCS oraz zaktualizować sterownik bez utraty historii mechanicznego zespołu.

Granica naczynia i kontrolera

W tej rodzinie granica jest wyjątkowo czytelna: rekord dotyczy szkła, płyty czołowej, standu, armatury, wału i elementów mieszających. To zespół pasywny klasy C0. Nie ma własnego procesora, pamięci nieulotnej, systemu operacyjnego, kont, firmware ani interfejsu sieciowego. Sygnały pH, DO, temperatury czy gęstości optycznej powstają dopiero w sondzie i transmitterze; regulację wykonuje zewnętrzny PCS. Dlatego filtr USB lub Ethernet nie powinien zwracać tego rekordu wyłącznie dlatego, że współpracujący BioNet M3 ma takie interfejsy.

Źródło: oficjalna broszura BioNet M3. Kadr pokazuje szklane naczynie należące do rodziny współpracującej z M3; nie dowodzi konfiguracji kontrolera żadnego konkretnego SKU BV.

W dokumentacji terenowej należy utworzyć relację „jest sterowane przez”, a nie scalać dwa urządzenia w jeden rekord. Po wymianie kontrolera naczynie zachowuje swój numer BV, lecz zmienia się powierzchnia cybernetyczna instalacji. Po wymianie szkła kontroler może zachować bazę, konta i sieć, choć zmieniają się geometria oraz parametry procesu. Takie rozdzielenie pozwala prawidłowo prowadzić historię konfiguracji.

Zakres katalogu 2014 i bieżących kart

Katalog z 2014 r. potwierdza wspólną rodzinę 3, 5, 7, 15 i 20 l, zastosowania cell culture i microbial, warianty single-wall oraz jacketed, a także dostępność napędu bezpośredniego i magnetycznego. Bieżące karty produktowe są dokładniejszym źródłem dla SKU i geometrii. Z ich listy wynika czternaście kombinacji; nie ma podstaw, by tworzyć brakujące symetryczne SKU 5J, 15J lub 20J.

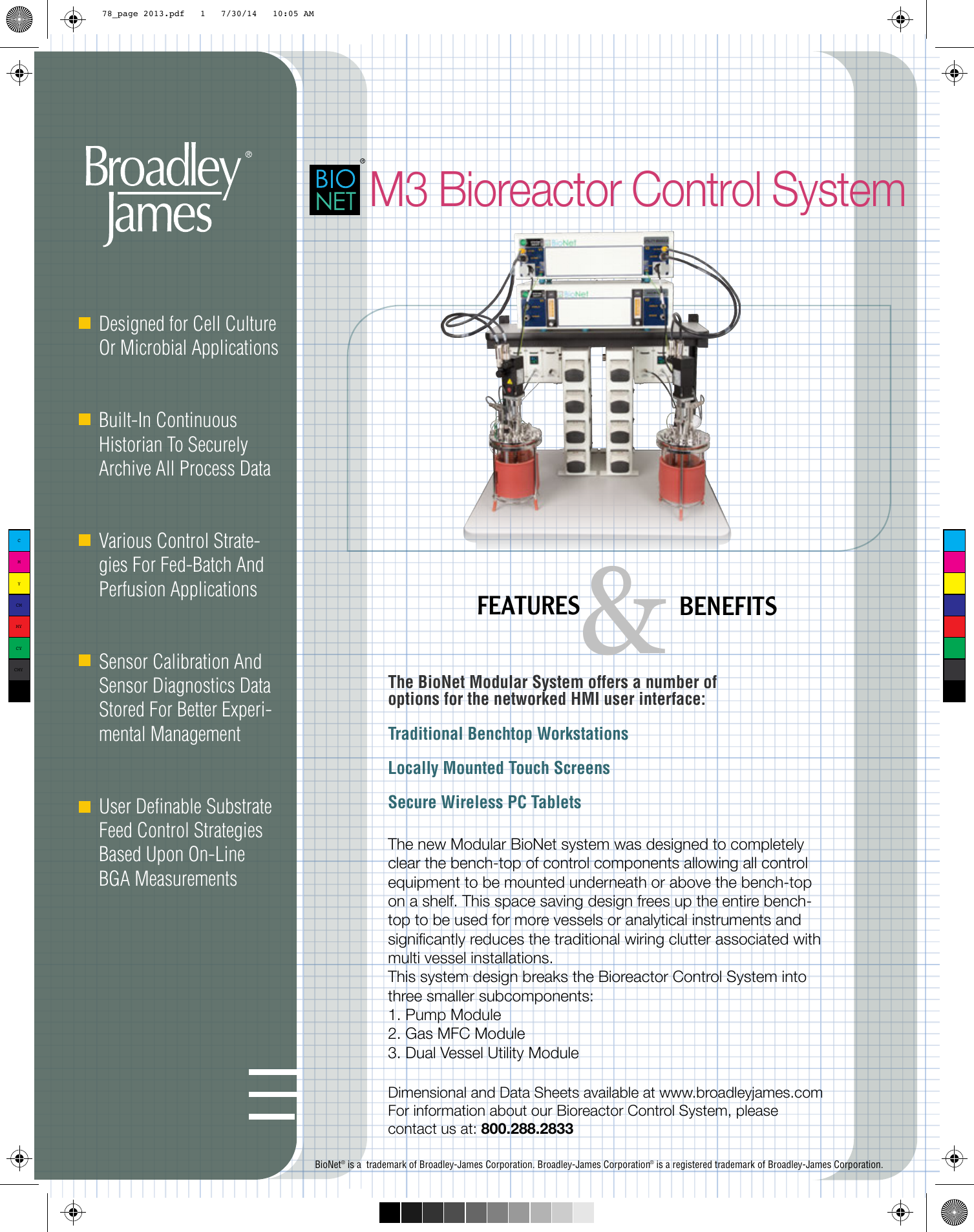

Źródło: oficjalny katalog Broadley‑James. Ilustracja dokumentuje kontekst integracyjny naczyń z modułami M3, ale funkcji pokazanych modułów nie należy przypisywać pasywnemu szkłu.

Elementy wymienne i ryzyko błędnej identyfikacji

Headplate B5-12101-003 dla 3 l, B5-12102-5T7 dla 5–7 l i B5-12103-8T9 dla 15–20 l są punktami integracji wielu akcesoriów. Port pusty, zaślepiony i obsadzony sondą są trzema różnymi stanami. Fotografia płyty z góry oraz mapa portów powinny wejść do odbioru, ponieważ nazwa wariantu nie odtwarza obsady.

Napęd lipseal i sprzęgło magnetyczne mają odmienną mechanikę, a oba wymagają zewnętrznego silnika i sterowania.

Sondy o podanych numerach są rekomendacjami dla długości i przyłącza. Każda może współpracować z różnymi transmitterami, a to transmitter wprowadza elektronikę, kalibrację cyfrową i ewentualną komunikację. Inwentaryzacja powinna wiązać numer sondy z numerem transmittera i kanałem wejściowym kontrolera. Dopiero ten łańcuch pozwala ocenić, gdzie można zmienić skalowanie lub wartość procesową.
